Yuvio Twin

Montagesätt	3-fas skena
Färg	Vit (RAL9016) Svart (RAL9005) Silvergrå (RAL9006)
Ljusfördelning	Direkt
Optik	Oval (ca 34x78°)
Servicelivslängd	L80 (25 °C) = 50 000 h
Ljusflöde	3000 - 5000 lm
Färgtemperatur	2700K 3000K 3500K 4000K Efficient White (3200K) Efficient Cool (4000K)
Färgåtergivning	Ra>80 Ra>90 Ra>95
Kapslingsklass	IP20
Styrning	Tänd/släck DALI Casambi

Beskrivning

Armaturtyp

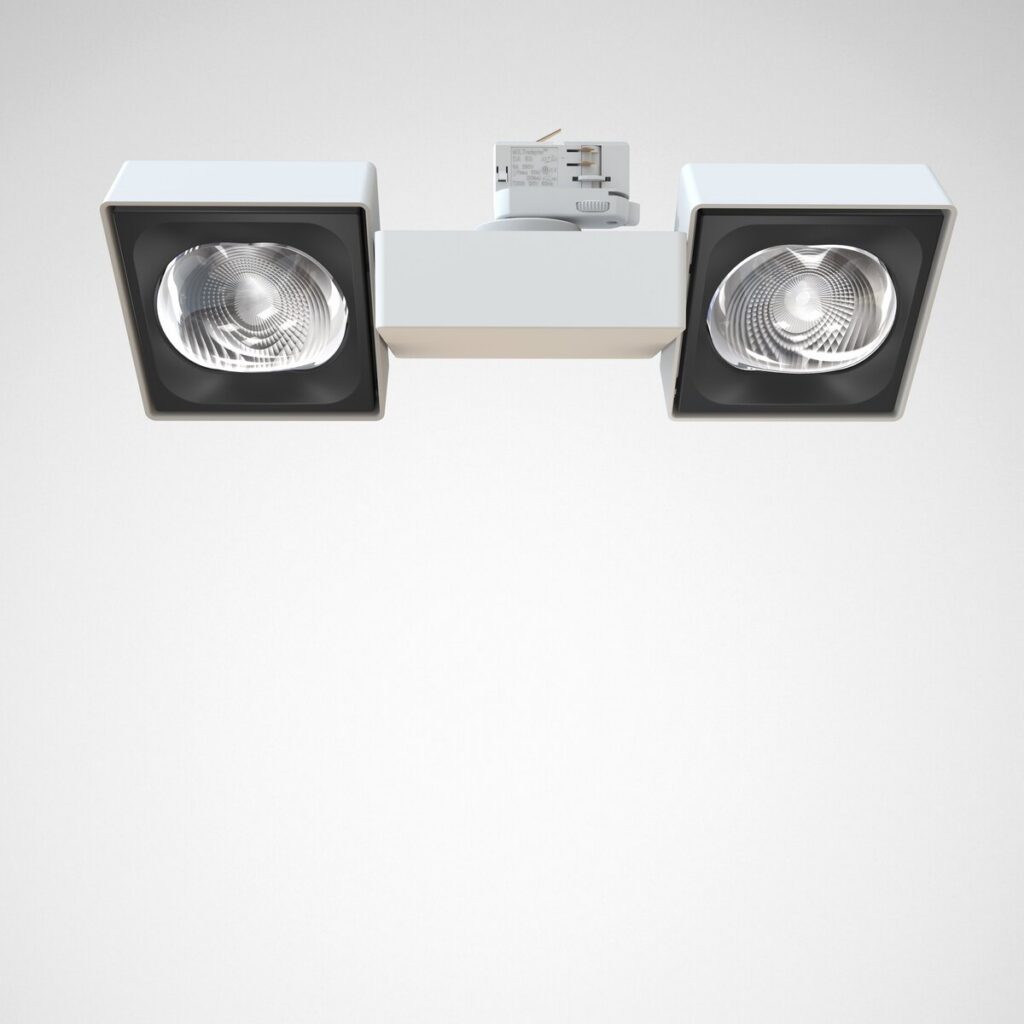

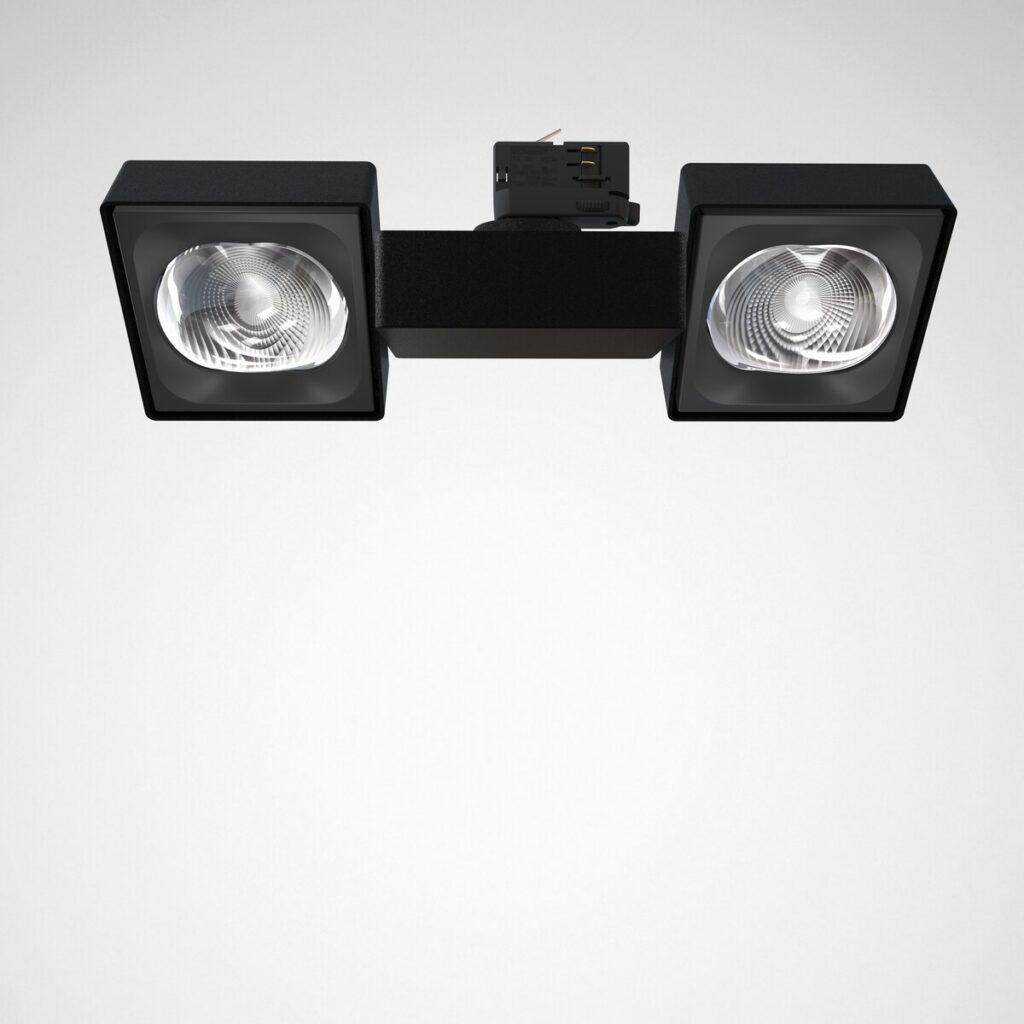

Spotlight för 3-fas skena, med friformslins och två spotlighthuvuden för dubbel asymmetrisk belysning. Kan vridas 314° och svängas 30° åt varje sida.

Monteringsmetoder

Montering på trefasskena enligt DIN EN 60570 via integrerad trefasskenaadapter. För integration i Nordic-Global-skena.

Optiskt system

Optiskt system med lins. Oval strålkarakteristik

LED-system

Fast ljusflöde och färgtemperatur. Armaturens ljusflöde 5900-10300 lm, anslutningseffekt 38-71 W, effektfaktor λ > 0,95, ljusfärg varmvit, neutralvit, BrilliantColor eller Efficient White korrelerad färgtemperatur (CCT) 3000/4000 K, allmänt färgåtergivningsindex (CRI) Ra > 80-95. Färgtolerans (initial MacAdam) ≤ 2 SDCM. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 50 000 timmar. Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.

Armaturstomme

Armaturstomme tillverkad av gjuten aluminium. Ytbehandling svart eller vit. Armaturmått (L x B x H): 400 mm x 125 mm x 138 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20. Tillåten omgivningstemperatur (ta): 25 °C Vikt: 2,3 kg.

Elektrisk anslutning

Drivdonet är integrerat i skenadaptern. Armaturens nominella driftspänning är 230 V, 50/60 Hz.

Elektriskt utförande

Med elektroniskt driftdon, tänd/släck, DALI-2 eller Casambi. Driven är integrerad i det tekniska höljet. Armaturen uppfyller de grundläggande kraven i tillämpliga EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt.

Ljusstyrning

Tillgänglig med CASAMBI-modul för integration i ett trådlöst styrbart mesh-nätverk med upp till 250 delningar. Systemet driftsätts med Casambi-appen (iOS och Android). Radiomodulens räckvidd under ideala förhållanden: 25,0 m. Radioräckvidden kan variera beroende på påverkande faktorer i omgivningen (t.ex. väggar, tak, golv, maskiner, stålbalkar, spänningsförande kablar). Radioräckvidden kan ökas genom att använda en extra radiomodul som repeater.

Artikellista – Yuvio Twin / YVTW 3P (3-fas skena)

Optik: L-OVL = Oval (twin) · Ljusflöde (lm): 30 = ~5 900–6 200 lm · 40 = ~7 700–7 800 lm · 50 = ~10 200–10 300 lm · Färgtemp: M33 = 3000K · M35 = 4000K · EW C41 = Efficient White 3200K · Styrning: ET = Tänd/släck · ETDD = DALI · ETBLE = Bluetooth · Färg: 01 = Vit · 05 = Svart

L-OVL · Oval

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9802240	YVTW 3P L-OVL 30-830 M33 ET 01	6 080 lm	Ra>80	3000K	Vit	Tänd/släck
9802440	YVTW 3P L-OVL 30-830 M33 ET 05	6 080 lm	Ra>80	3000K	Svart	Tänd/släck
9802840	YVTW 3P L-OVL 30-840 M35 ET 01	6 140 lm	Ra>80	4000K	Vit	Tänd/släck
9803040	YVTW 3P L-OVL 30-840 M35 ET 05	6 140 lm	Ra>80	4000K	Svart	Tänd/släck
9803140	YVTW 3P L-OVL 30-EW C41 ET 01	5 940 lm	Ra>90	3200K	Vit	Tänd/släck
9803340	YVTW 3P L-OVL 30-EW C41 ET 05	5 940 lm	Ra>90	3200K	Svart	Tänd/släck
9804040	YVTW 3P L-OVL 40-830 M33 ET 01	7 690 lm	Ra>80	3000K	Vit	Tänd/släck
9804240	YVTW 3P L-OVL 40-830 M33 ET 05	7 690 lm	Ra>80	3000K	Svart	Tänd/släck
9804640	YVTW 3P L-OVL 40-840 M35 ET 01	7 770 lm	Ra>80	4000K	Vit	Tänd/släck
9804840	YVTW 3P L-OVL 40-840 M35 ET 05	7 770 lm	Ra>80	4000K	Svart	Tänd/släck
9804940	YVTW 3P L-OVL 40-EW C41 ET 01	7 780 lm	Ra>90	3200K	Vit	Tänd/släck
9805140	YVTW 3P L-OVL 40-EW C41 ET 05	7 780 lm	Ra>90	3200K	Svart	Tänd/släck
9805840	YVTW 3P L-OVL 50-830 M33 ET 01	10 170 lm	Ra>80	3000K	Vit	Tänd/släck
9806040	YVTW 3P L-OVL 50-830 M33 ET 05	10 170 lm	Ra>80	3000K	Svart	Tänd/släck
9806440	YVTW 3P L-OVL 50-840 M35 ET 01	10 270 lm	Ra>80	4000K	Vit	Tänd/släck
9806640	YVTW 3P L-OVL 50-840 M35 ET 05	10 270 lm	Ra>80	4000K	Svart	Tänd/släck
9807051	YVTW 3P L-OVL 50-830 M33 ETDD 01	10 170 lm	Ra>80	3000K	Vit	DALI
9807251	YVTW 3P L-OVL 50-830 M33 ETDD 05	10 170 lm	Ra>80	3000K	Svart	DALI
9807951	YVTW 3P L-OVL 40-EW C41 ETDD 01	7 780 lm	Ra>90	3200K	Vit	DALI
9808151	YVTW 3P L-OVL 40-EW C41 ETDD 05	7 780 lm	Ra>90	3200K	Svart	DALI
9808863	YVTW 3P L-OVL 50-830 M33 ETBLE 01	10 170 lm	Ra>80	3000K	Vit	Bluetooth
9809063	YVTW 3P L-OVL 50-830 M33 ETBLE 05	10 170 lm	Ra>80	3000K	Svart	Bluetooth
9809463	YVTW 3P L-OVL 50-840 M35 ETBLE 01	10 270 lm	Ra>80	4000K	Vit	Bluetooth
9809663	YVTW 3P L-OVL 50-840 M35 ETBLE 05	10 270 lm	Ra>80	4000K	Svart	Bluetooth
9809763	YVTW 3P L-OVL 40-EW C41 ETBLE 01	7 780 lm	Ra>90	3200K	Vit	Bluetooth
9809963	YVTW 3P L-OVL 40-EW C41 ETBLE 05	7 780 lm	Ra>90	3200K	Svart	Bluetooth
