Datacenter

Med smartengine drar datacenter nytta av förbättrad övervakning av teknik och säkerhet. Det finmaskiga sensornätverket möjliggör realtidsmätning av temperatur, ljusstyrka och rörelse över hela området. Sensorer mäter även luftkvalité (VOC), lufttryck och luftfuktighet i datacentret.

smartengine möjliggör både ljusstyrd och beacon-baserad inomhusnavigering. Dessutom tillåter gränssnitt programmerbara aviseringar vid obehörig rörelse och stödjer därmed ditt säkerhetskoncept.

Lågvolt

Reducerad kostnad & ökad säkerhet

Säker SELV klass III, lågspänningskablar

  • Strömförsörjning och data via standard CAT5e (eller högre) / RJ45 IT-infrastruktur.
  • Inga certifierade elektriker eller elbesiktning behövs.
  • Plug&Play infrastuktur och enheter, många kompatibla LED-armaturtilverkare.
  • Oavbrutna och säkra förändringar och underhåll (ingen nätspänning vid armaturer).

Mjukvarudefinierad belysning

Reducerad driftsättningsansträngning och ökad flexibilitet

Enkel driftsättning (drag&drop), snabb provisionering/återprovisionering.

  • Helt konfigurerbar och servicebar av nätverkstekniker.
  • Potentiella problem kan lösas via programvara, även på distans. Inga onödiga väntetider.
  • Obehöriga eller oförväntade förändringar kan rapporteras via push-aviseringar, som varnar anläggningschefer.
  • Överlägsna säkerhetsstandarder (Google BOS-certifierad), långt överlägsen konventionell byggnadsteknik (t.ex. KNX- eller DALI-baserade system).

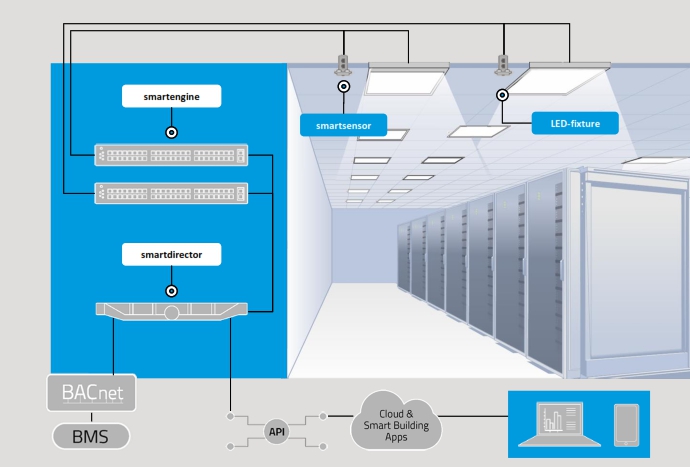

Centraliserat tillvägagångssätt

Reducerat underhåll och ökad tillförlitlighet

  • Underhållsfri, alla aktiva komponenter monterade i standard 19″ rack
    (alternativt för vägg- eller takmontage).
  • Enkel i design och reparation, alla komponenter kan bytas ut under drift (hot-swappable).
  • Tillförlitlighet genom flera punkter av redundans.
  • Ingen onödig värmeproduktion ute i datahallen.
  • Inga felkällor i taket eller i armaturen, inga värme/driver-relaterade problem i gångar med höga temperaturer.

Alternativ av kabeldragning

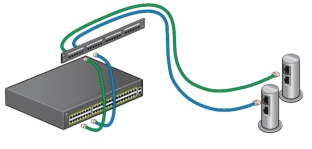

Alternativ #1

Dedikerade kablar med patchpanel och kontakter

  • Lägst investeringskostnad
  • Färre enheter i taket
  • Kan enkelt återanvändas till annan typ av installation
  • Mindre flexibilitet
  • Placering av kabeländen i användarområdet är mindre kontrollerad tills sensorn är monterad
  • Inte helt kompatibel med standarden för kabeldragning

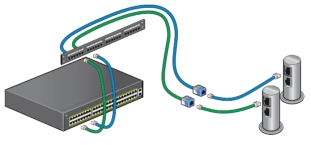

Alternativ #2

Dedikerade kablar med patchpanel och uttag

  • Högst flexibilitet
  • Helt kompatibelt med standarden för kabeldragning
  • Kan enkelt återanvändas till annan typ av installation
  • Enkel avgränsning för permanent kabelinstallation
  • Högst investeringskostnad
  • Fler enheter i taket
  • Kan kräva monteringsenhet för uttag

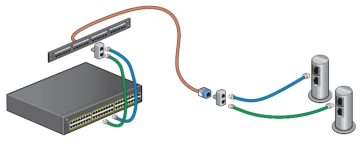

Alternativ #3

Delad kabel med patchpanel och uttag

  • Normalt lägst totalkostnad (beroende på arbetskostnad)
  • Reducerad kabelhärd (halverat antal kablar)
  • Helt kompatibelt med standarden för kabeldragning
  • Normalt högst kostnad för kablage
  • Splittern kan ibland täcka etikettområdet på en del patchpaneler.
  • Fler enheter i taket
  • Kan kräva monteringsenheter för uttag
  • Inte kompatibelt med LED-gateway och vissa armaturer med integrerade sensorer.

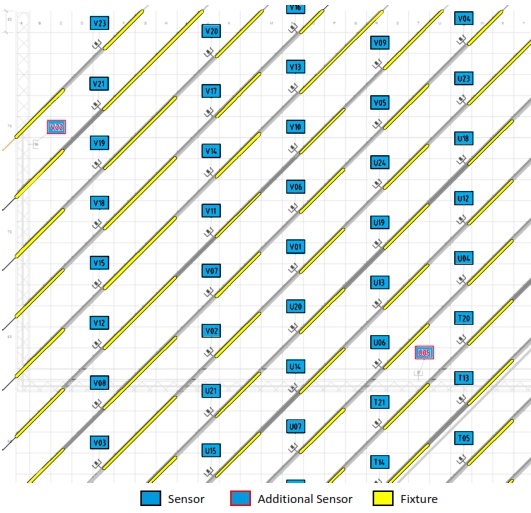

Finmaskigt sensornätverk

Det "digitala skinnet" för datacenter

  • Sensornätverk med hög densitet:
    • Temperatur
    • Ljusstyrka
    • Rörelse
    • BLE TX/RX (valfritt)
  • Ca 1 sensor per 5 m² i datahallarna.
  • Möjliggör ytterligare applikationer:
    • Miljöövervakning
    • Obehörig närvarodetektering
    • Ljusvägledning
    • “Lights out” datahallar med “Follow-Me / Shut-Off-läge” (se nästa rubrik nedan)
  • Ytterligare sensorer inkluderar:
    • Lufttryck
    • Luftfuktighet
    • VOC (motsvarande CO²)

Exempel

"Lights-Out" datahall med "Shut-Off"

Exempel från ett utfört projekt, hallens yta är totalt 2 500 m².

  • Maximal energianvändning:
    11,14 kWh med alla 504 st armaturer med 100% ljusstyrka.
  • Genomsnittlig energianvändning:
    1,33 kWh  med mjukvarufunktioner för dimning och zonindelning.
  • Viloläge:
    0,46 kWh utan rörelse detekterad inom datahallen, armaturer på 10% ljusstyrka.

Armaturförslag

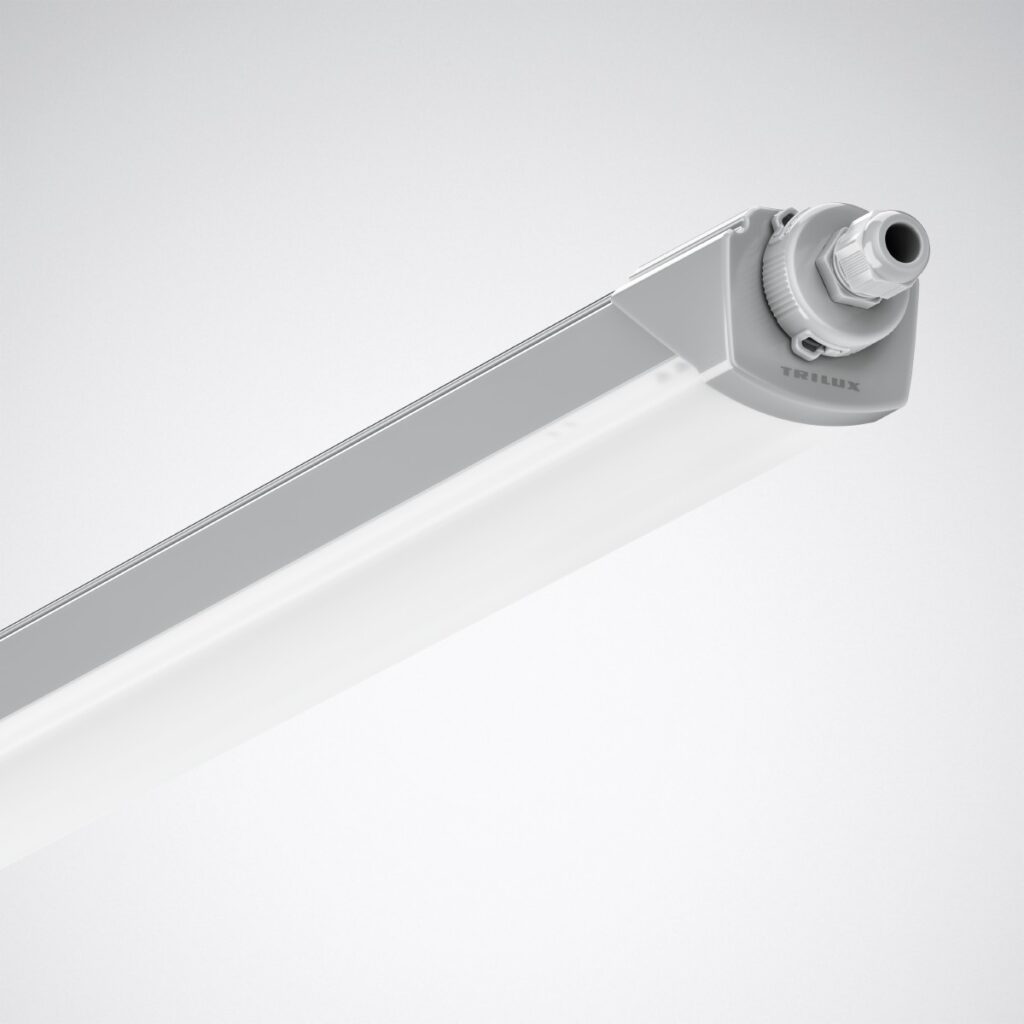

Standard: Deveo Fit

Utanpåliggande armatur med armaturstomme och kupa av polykarbonat.

Ljusflöde: 4 000 lm
Färgtemperatur: 4000K
Effekt: 32W
Effektivitet: 125 lm/W
Anslutning: RJ45

Finns tillgänglig både med eller utan integrerad smartsensor

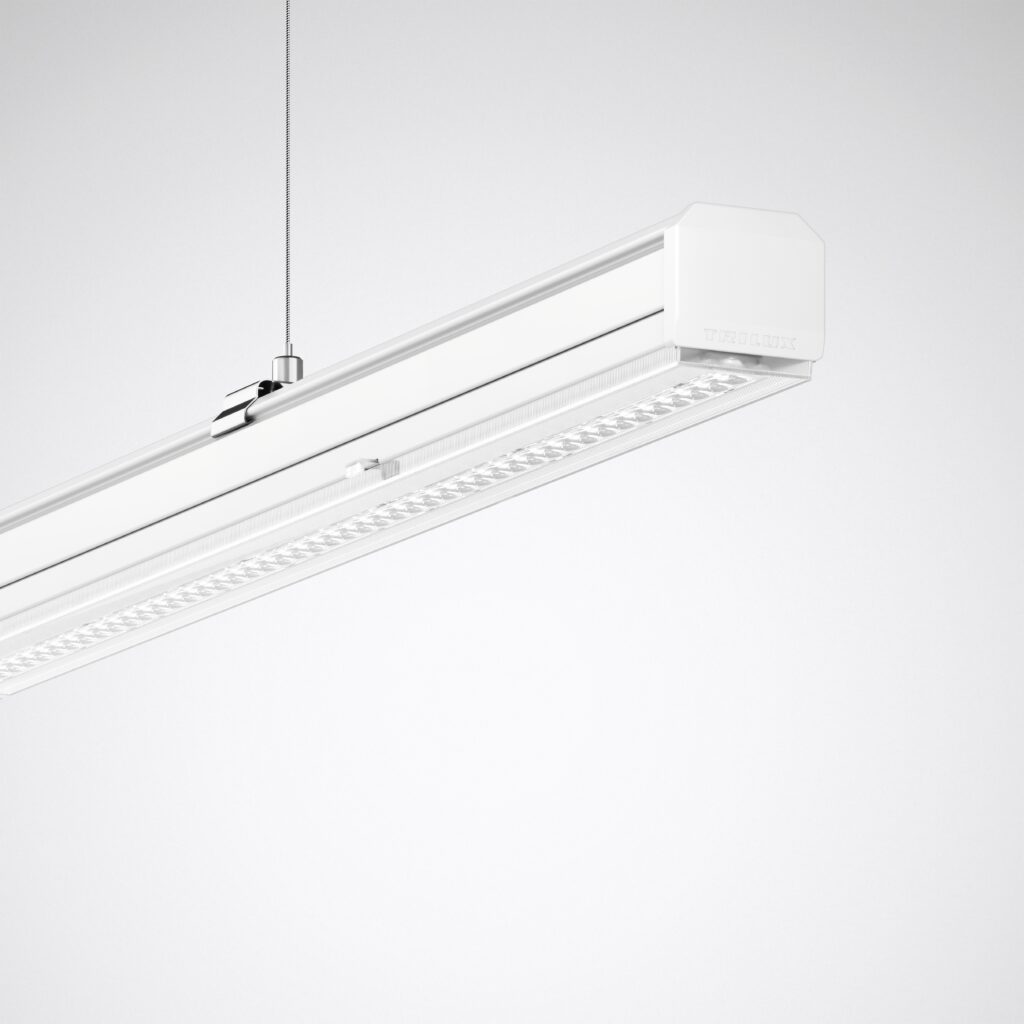

Premium: E-Line Next

Utanpåliggande eller pendlad armaturserie med armaturskena.

Ljusflöde: 4 500 lm
Färgtemperatur: 4000K
Effekt: 24W
Effektivitet: 188 lm/W
Anslutning: RJ45
Optik: Smalstrålande eller bredstrålande (fler alternativ på begäran)

smartsensor levereras monterat på blindlock för montage i armaturskenan.

Fallstudier om energibesparing

Baserad på smartengine

Energibesparing
0 %
  • Renovering
  • San Francisco, USA
  • 28 000 m²
  • Övervakningskameror kräver minimal belysning
Energibesparing
0 %
  • Nybyggnad
    Energibesparingen avser skillnaden mot ursprunglig specifikation
  •  Oregon och New York, USA
  • >93 000 m²
  • PUE <1.2
  • LEED Gold
Energibesparing
0 %
  • Renovering
  • San Francisco, USA
  • 5 00 m²
  • PUE 1.2
  • LEED Platinum
