Yuvio - Fyrkantig designspot med friformslins för butik och showroom - PROLJUS AB - TRILUX | oktalite

Montagesätt	3-fas skena
Färg	Vit (RAL9016) Svart (RAL9005) Silvergrå (RAL9006)
Ljusfördelning	Direkt
Optik	Superspot Spot Medium Flood Flood Oval (ca 34x78°)
Servicelivslängd	L80 (25 °C) = 50 000 h
Ljusflöde	2000 - 5000 lm
Färgtemperatur	2700K 3000K 3500K 4000K Brilliant Colour (3100K) Brilliant Food (2700K) Efficient White (3200K) Efficient Cool (4000K) Kött+Fisk Kött
Färgåtergivning	Ra>80 Ra>90 Ra>95
Kapslingsklass	IP20
Styrning	Tänd/släck DALI Casambi

Beskrivning

Armaturtyp

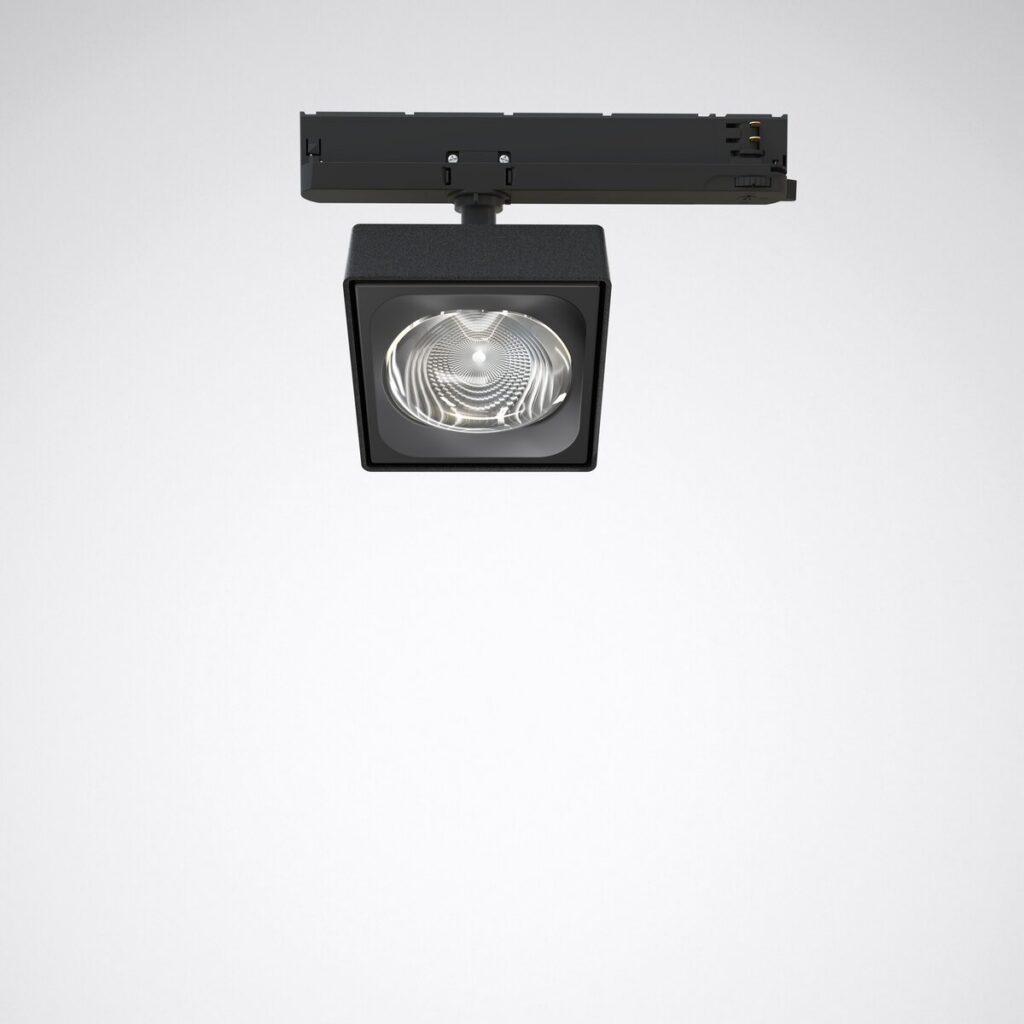

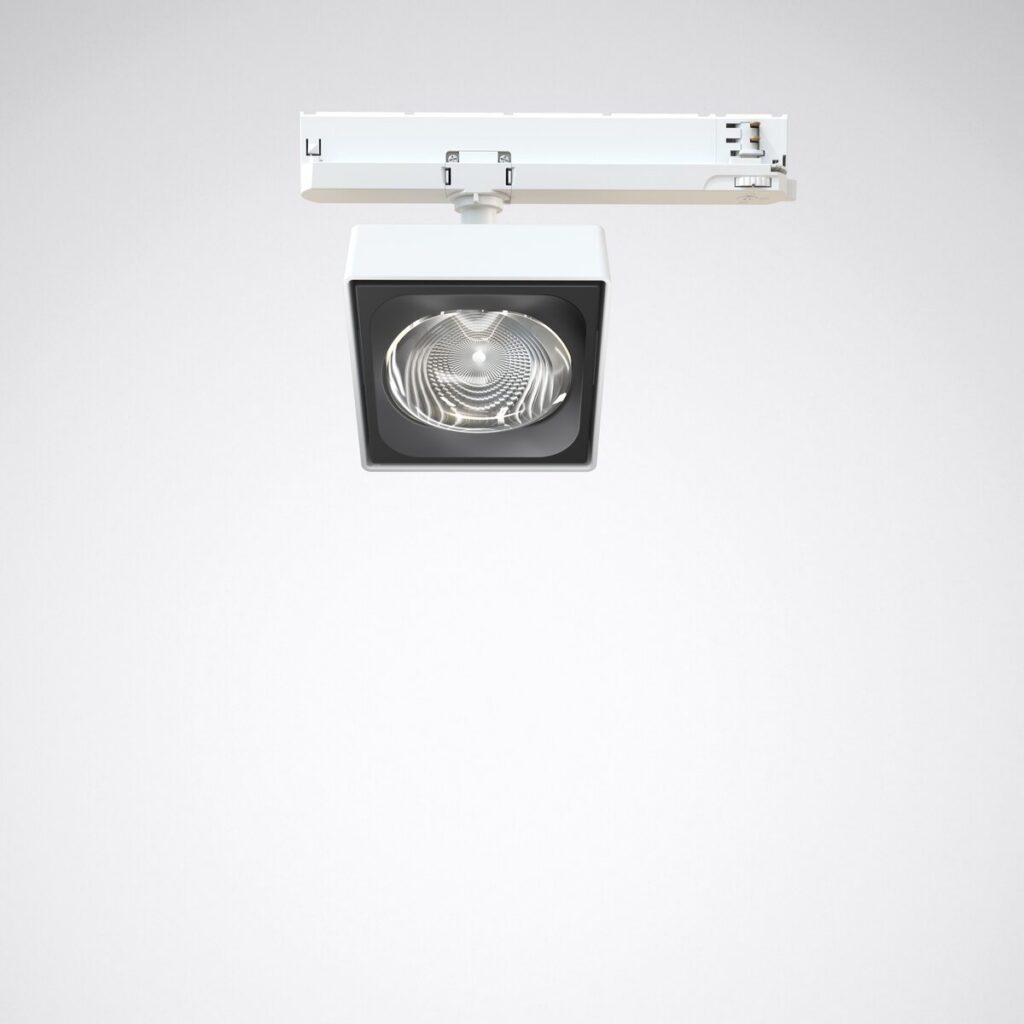

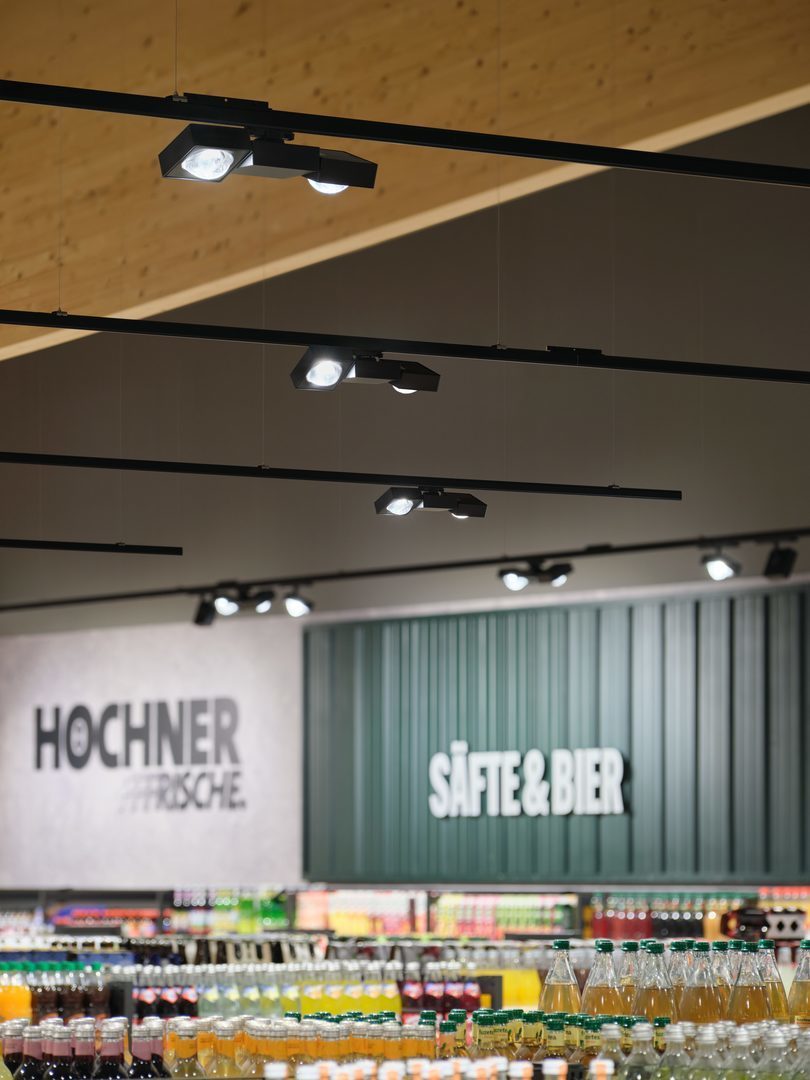

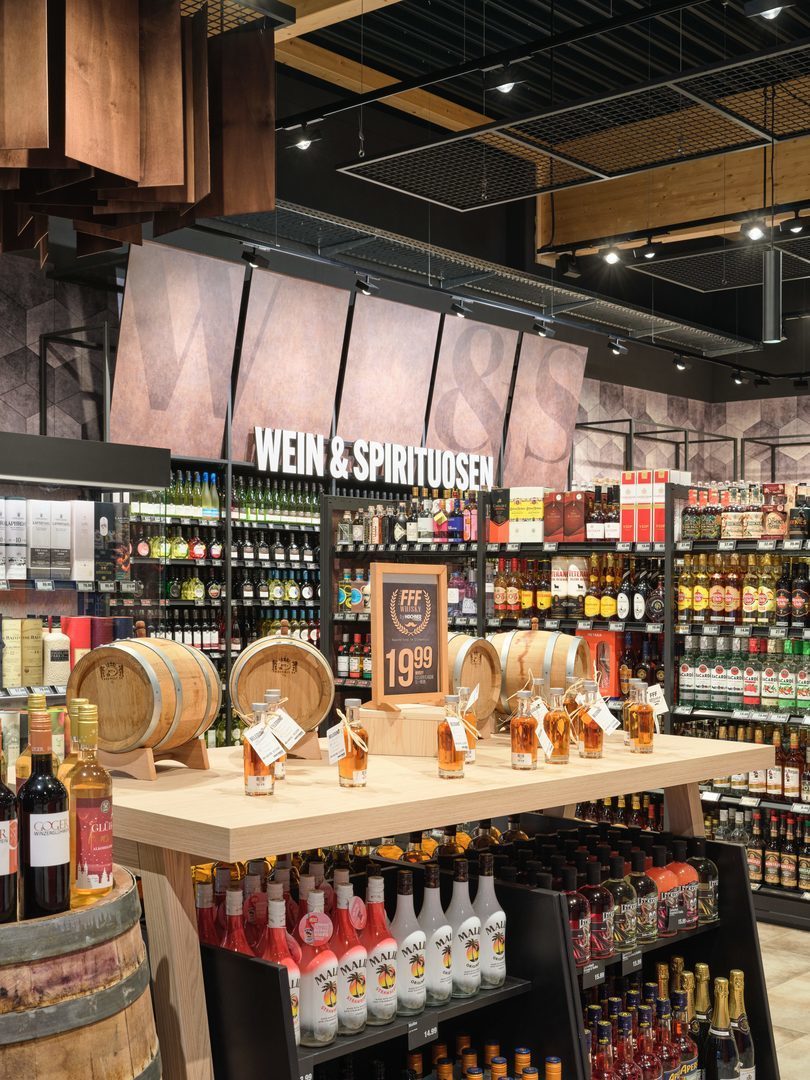

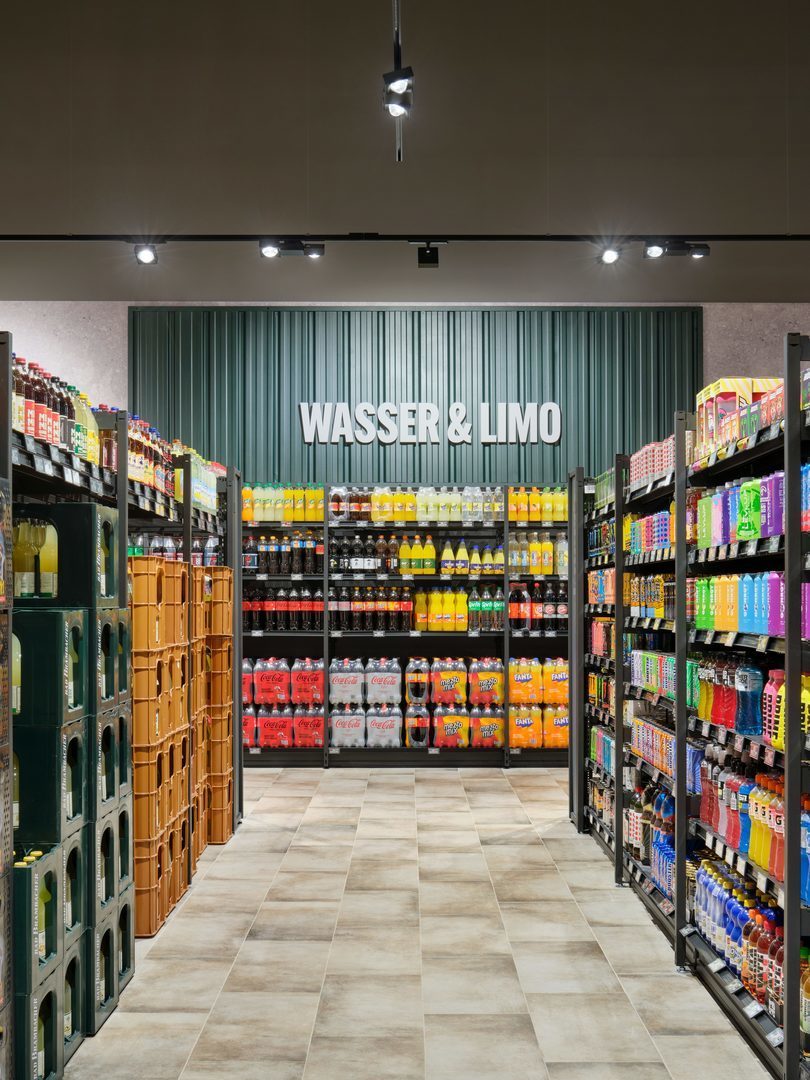

Spotlight för 3-fas skena, med friformslins för accentbelysning. Kan vridas 355° och svängas 110°.

Monteringsmetoder

Montering på trefasskena enligt DIN EN 60570 via integrerad trefasskenaadapter. För integration i Nordic-Global-skena.

Optiskt system

Optiskt system med lins. Oval eller medium flood.

LED-system

Fast ljusflöde och färgtemperatur. Armaturens ljusflöde 2700-5200 lm, anslutningseffekt 19-36 W, effektfaktor λ > 0,95, ljusfärg varmvit, neutralvit, BrilliantColor eller Efficient White korrelerad färgtemperatur (CCT) 3000/4000 K, allmänt färgåtergivningsindex (CRI) Ra > 80-95. Färgtolerans (initial MacAdam) ≤ 2 SDCM. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 50 000 timmar. Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.

Armaturstomme

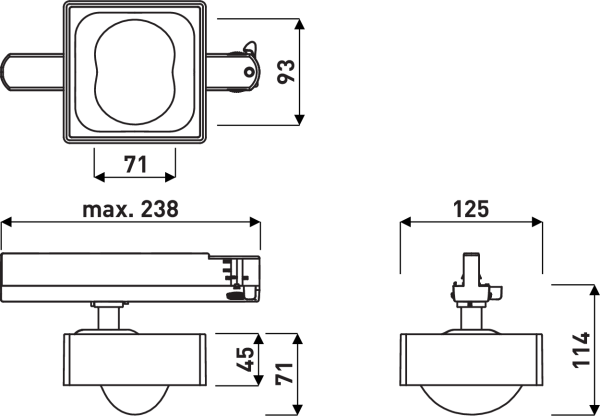

Armaturstomme tillverkad av gjuten aluminium. Ytbeläggning vit eller svart. Armaturmått (L x B x H): 238 mm x 125 mm x 117 mm. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP20. Tillåten omgivningstemperatur (ta): 25 °C Vikt: 0,9 kg.

Elektrisk anslutning

Drivdonet är integrerat i skenadaptern. Armaturens nominella driftspänning är 230 V, 50/60 Hz.

Elektriskt utförande

Med elektroniskt driftdon, tänd/släck, DALI-2 eller Casambi. Driven är integrerad i det tekniska höljet. Armaturen uppfyller de grundläggande kraven i tillämpliga EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt.

Ljusstyrning

Tillgänglig med CASAMBI-modul för integration i ett trådlöst styrbart mesh-nätverk med upp till 250 delningar. Systemet driftsätts med Casambi-appen (iOS och Android). Radiomodulens räckvidd under ideala förhållanden: 25,0 m. Radioräckvidden kan variera beroende på påverkande faktorer i omgivningen (t.ex. väggar, tak, golv, maskiner, stålbalkar, spänningsförande kablar). Radioräckvidden kan ökas genom att använda en extra radiomodul som repeater.

Artikellista – Yuvio Track / YV 3PTD (3-fas skena)

Optik: L-MF = Medium Flood · L-OVL = Oval · Ljusflöde (lm): 30 = ~2 700–3 100 lm · 40 = ~3 700–4 000 lm · 50 = ~4 900–5 000 lm · Färgtemp: M33 = 3000K · M35 = 4000K · EW C41 = Efficient White 3200K · BC C67 = Brilliant Color 3100K · Styrning: ET = Tänd/släck · ETDD = DALI · ETBLE = Bluetooth · Färg: 01 = Vit · 05 = Svart

L-MF · Medium Flood

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9767740	YV 3PTD L-MF 30-830 M33 ET 01	2 930 lm	Ra>80	3000K	Vit	Tänd/släck
9768340	YV 3PTD L-MF 30-830 M33 ET 05	2 930 lm	Ra>80	3000K	Svart	Tänd/släck
9769540	YV 3PTD L-MF 30-840 M35 ET 01	2 960 lm	Ra>80	4000K	Vit	Tänd/släck
9770140	YV 3PTD L-MF 30-840 M35 ET 05	2 960 lm	Ra>80	4000K	Svart	Tänd/släck
9770440	YV 3PTD L-MF 30-EW C41 ET 01	2 860 lm	Ra>90	3200K	Vit	Tänd/släck
9771040	YV 3PTD L-MF 30-EW C41 ET 05	2 860 lm	Ra>90	3200K	Svart	Tänd/släck
9772240	YV 3PTD L-MF 30-BC C67 ET 01	2 705 lm	Ra>95	3100K	Vit	Tänd/släck
9772840	YV 3PTD L-MF 30-BC C67 ET 05	2 705 lm	Ra>95	3100K	Svart	Tänd/släck
9775840	YV 3PTD L-MF 40-830 M33 ET 01	3 710 lm	Ra>80	3000K	Vit	Tänd/släck
9776440	YV 3PTD L-MF 40-830 M33 ET 05	3 710 lm	Ra>80	3000K	Svart	Tänd/släck
9777640	YV 3PTD L-MF 40-840 M35 ET 01	3 745 lm	Ra>80	4000K	Vit	Tänd/släck
9778240	YV 3PTD L-MF 40-840 M35 ET 05	3 745 lm	Ra>80	4000K	Svart	Tänd/släck
9778540	YV 3PTD L-MF 40-EW C41 ET 01	3 750 lm	Ra>90	3200K	Vit	Tänd/släck
9779140	YV 3PTD L-MF 40-EW C41 ET 05	3 750 lm	Ra>90	3200K	Svart	Tänd/släck
9789351	YV 3PTD L-MF 30-BC C67 ETDD 01	2 705 lm	Ra>95	3100K	Vit	DALI
9789951	YV 3PTD L-MF 30-BC C67 ETDD 05	2 705 lm	Ra>95	3100K	Svart	DALI
9787551	YV 3PTD L-MF 40-EW C41 ETDD 01	3 750 lm	Ra>90	3200K	Vit	DALI
9788151	YV 3PTD L-MF 40-EW C41 ETDD 05	3 750 lm	Ra>90	3200K	Svart	DALI
9784851	YV 3PTD L-MF 50-830 M33 ETDD 01	4 900 lm	Ra>80	3000K	Vit	DALI
9785451	YV 3PTD L-MF 50-830 M33 ETDD 05	4 900 lm	Ra>80	3000K	Svart	DALI
9786651	YV 3PTD L-MF 50-840 M35 ETDD 01	4 950 lm	Ra>80	4000K	Vit	DALI
9787251	YV 3PTD L-MF 50-840 M35 ETDD 05	4 950 lm	Ra>80	4000K	Svart	DALI
9798363	YV 3PTD L-MF 30-BC C67 ETBLE 01	2 705 lm	Ra>95	3100K	Vit	Bluetooth
9798963	YV 3PTD L-MF 30-BC C67 ETBLE 05	2 705 lm	Ra>95	3100K	Svart	Bluetooth
9796563	YV 3PTD L-MF 40-EW C41 ETBLE 01	3 750 lm	Ra>90	3200K	Vit	Bluetooth
9797163	YV 3PTD L-MF 40-EW C41 ETBLE 05	3 750 lm	Ra>90	3200K	Svart	Bluetooth
9793863	YV 3PTD L-MF 50-830 M33 ETBLE 01	4 900 lm	Ra>80	3000K	Vit	Bluetooth
9794463	YV 3PTD L-MF 50-830 M33 ETBLE 05	4 900 lm	Ra>80	3000K	Svart	Bluetooth
9795663	YV 3PTD L-MF 50-840 M35 ETBLE 01	4 950 lm	Ra>80	4000K	Vit	Bluetooth
9796263	YV 3PTD L-MF 50-840 M35 ETBLE 05	4 950 lm	Ra>80	4000K	Svart	Bluetooth

L-OVL · Oval

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9767940	YV 3PTD L-OVL 30-830 M33 ET 01	3 040 lm	Ra>80	3000K	Vit	Tänd/släck
9768540	YV 3PTD L-OVL 30-830 M33 ET 05	3 040 lm	Ra>80	3000K	Svart	Tänd/släck
9769740	YV 3PTD L-OVL 30-840 M35 ET 01	3 070 lm	Ra>80	4000K	Vit	Tänd/släck
9770340	YV 3PTD L-OVL 30-840 M35 ET 05	3 070 lm	Ra>80	4000K	Svart	Tänd/släck
9770640	YV 3PTD L-OVL 30-EW C41 ET 01	2 970 lm	Ra>90	3200K	Vit	Tänd/släck
9771240	YV 3PTD L-OVL 30-EW C41 ET 05	2 970 lm	Ra>90	3200K	Svart	Tänd/släck
9772440	YV 3PTD L-OVL 30-BC C67 ET 01	2 805 lm	Ra>95	3100K	Vit	Tänd/släck
9773040	YV 3PTD L-OVL 30-BC C67 ET 05	2 805 lm	Ra>95	3100K	Svart	Tänd/släck
9776040	YV 3PTD L-OVL 40-830 M33 ET 01	3 845 lm	Ra>80	3000K	Vit	Tänd/släck
9776640	YV 3PTD L-OVL 40-830 M33 ET 05	3 845 lm	Ra>80	3000K	Svart	Tänd/släck
9777840	YV 3PTD L-OVL 40-840 M35 ET 01	3 885 lm	Ra>80	4000K	Vit	Tänd/släck
9778440	YV 3PTD L-OVL 40-840 M35 ET 05	3 885 lm	Ra>80	4000K	Svart	Tänd/släck
9778740	YV 3PTD L-OVL 40-EW C41 ET 01	3 890 lm	Ra>90	3200K	Vit	Tänd/släck
9779340	YV 3PTD L-OVL 40-EW C41 ET 05	3 890 lm	Ra>90	3200K	Svart	Tänd/släck
9789551	YV 3PTD L-OVL 30-BC C67 ETDD 01	2 805 lm	Ra>95	3100K	Vit	DALI
9790151	YV 3PTD L-OVL 30-BC C67 ETDD 05	2 805 lm	Ra>95	3100K	Svart	DALI
9798563	YV 3PTD L-OVL 30-BC C67 ETBLE 01	2 805 lm	Ra>95	3100K	Vit	Bluetooth
9799163	YV 3PTD L-OVL 30-BC C67 ETBLE 05	2 805 lm	Ra>95	3100K	Svart	Bluetooth
9796763	YV 3PTD L-OVL 40-EW C41 ETBLE 01	3 890 lm	Ra>90	3200K	Vit	Bluetooth
9797363	YV 3PTD L-OVL 40-EW C41 ETBLE 05	3 890 lm	Ra>90	3200K	Svart	Bluetooth

Varumärke

Oktalite

Oktalite står för mervärde genom ljus i detaljhandeln. Vi belyser detaljhandeln bättre. Med rätt ljus vid rätt tidpunkt på rätt plats. Oktalite, medlem i Trilux Group, är din partner för utveckling och implementering av skräddarsydda koncept och LED-system för moderna affärer, butiker och showrooms. Vår erfarenhet, vårt kunnande för att skapa scener för upplevelsevärldar genom belysning och våra tjänster som fullserviceleverantör gör oss starka. Nationellt och internationellt. Vi drivs av viljan att optimera: med intelligenta och sofistikerade belysningslösningar från Oktalite vill vi göra ditt företag mer effektivt och mer framgångsrikt.

Yuvio Track
