Beskrivning
Armaturtyp

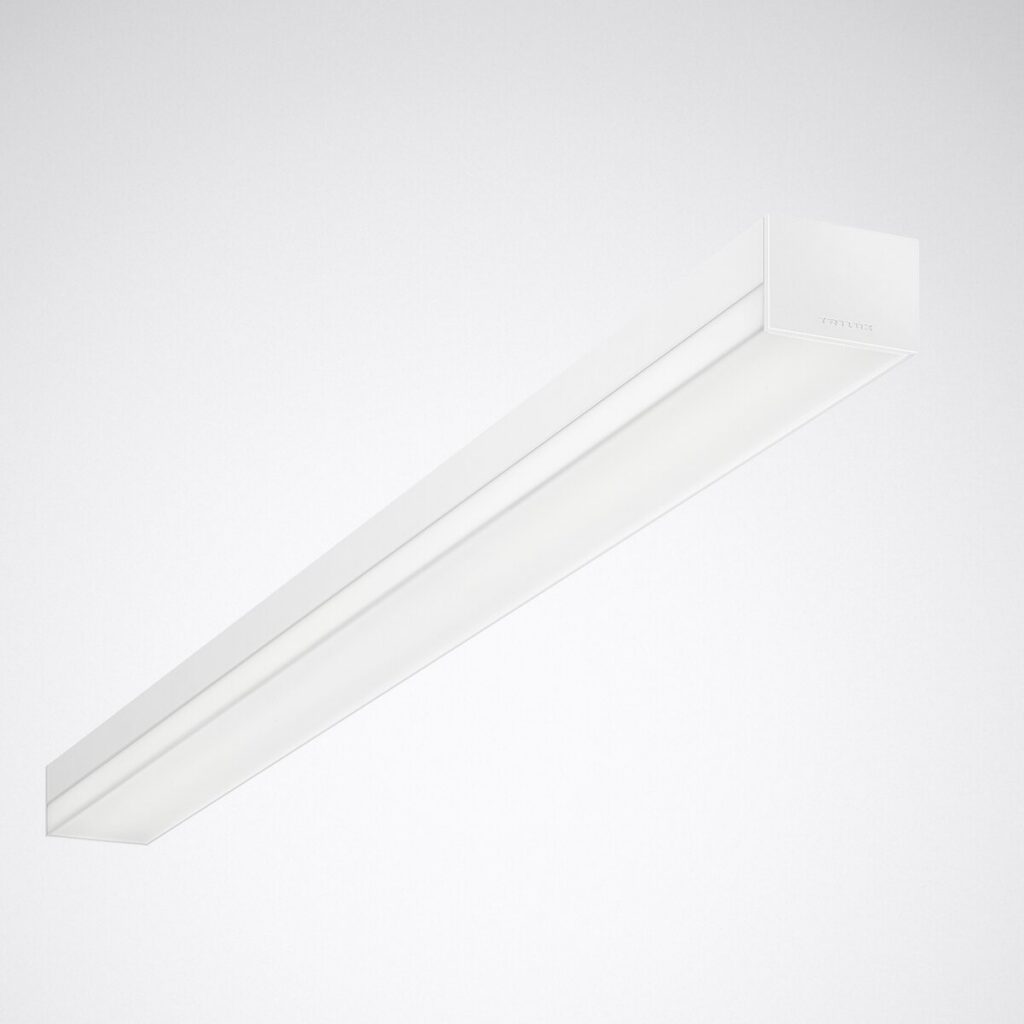

Utanpåliggande LED-armatur för engångsbruk eller för armaturskenor.
Användningsområden

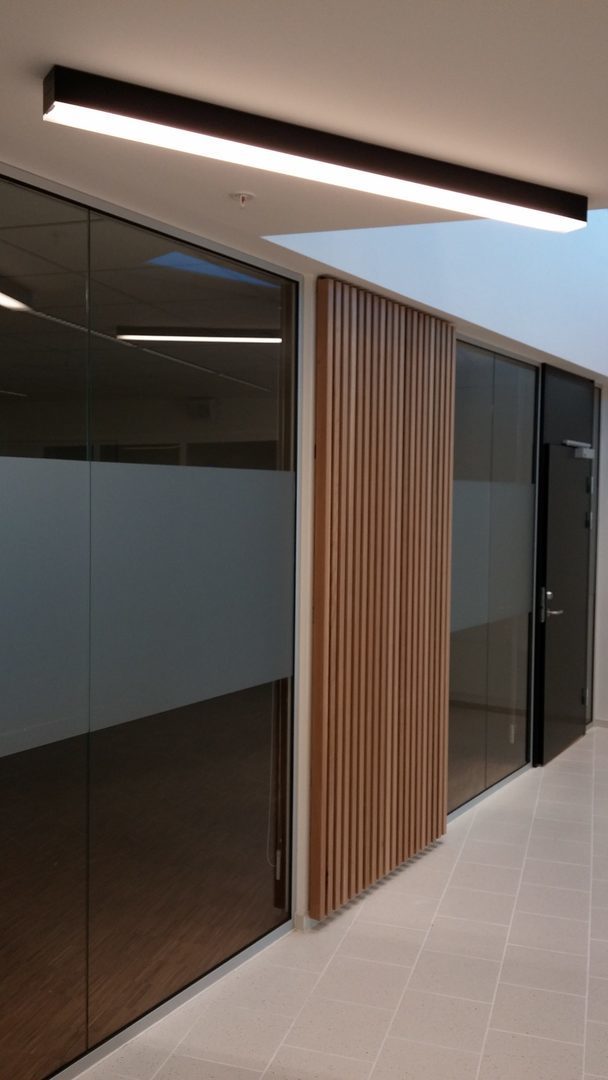

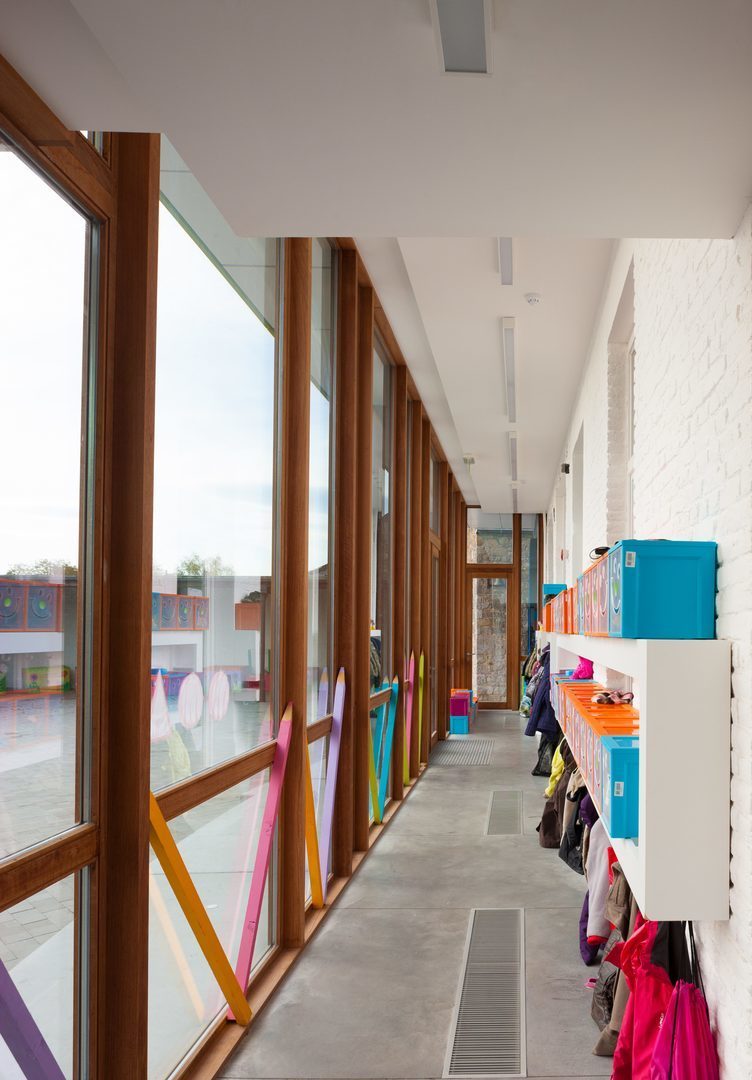

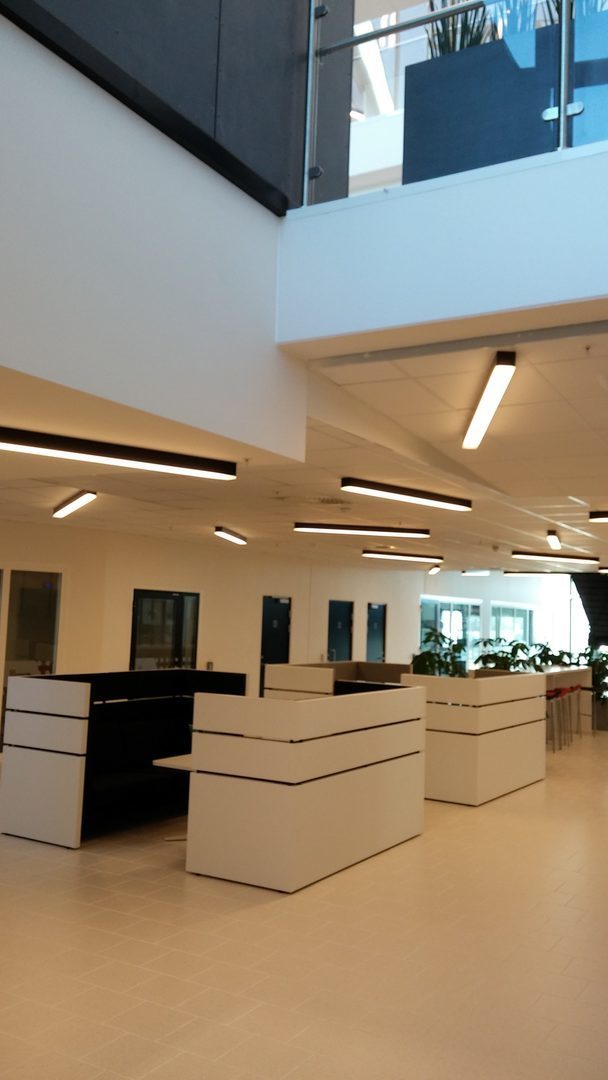

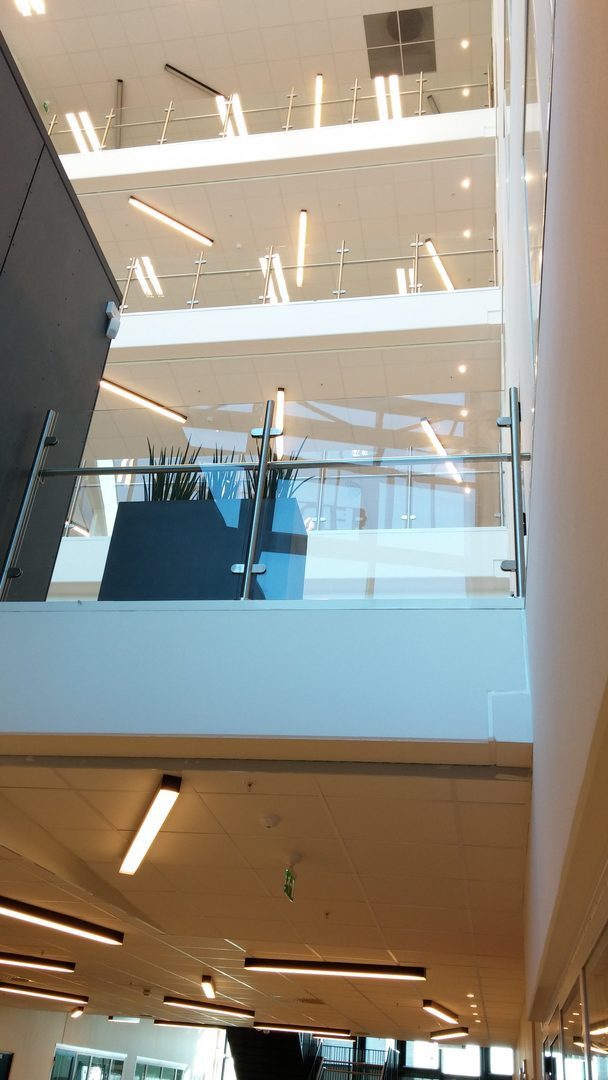

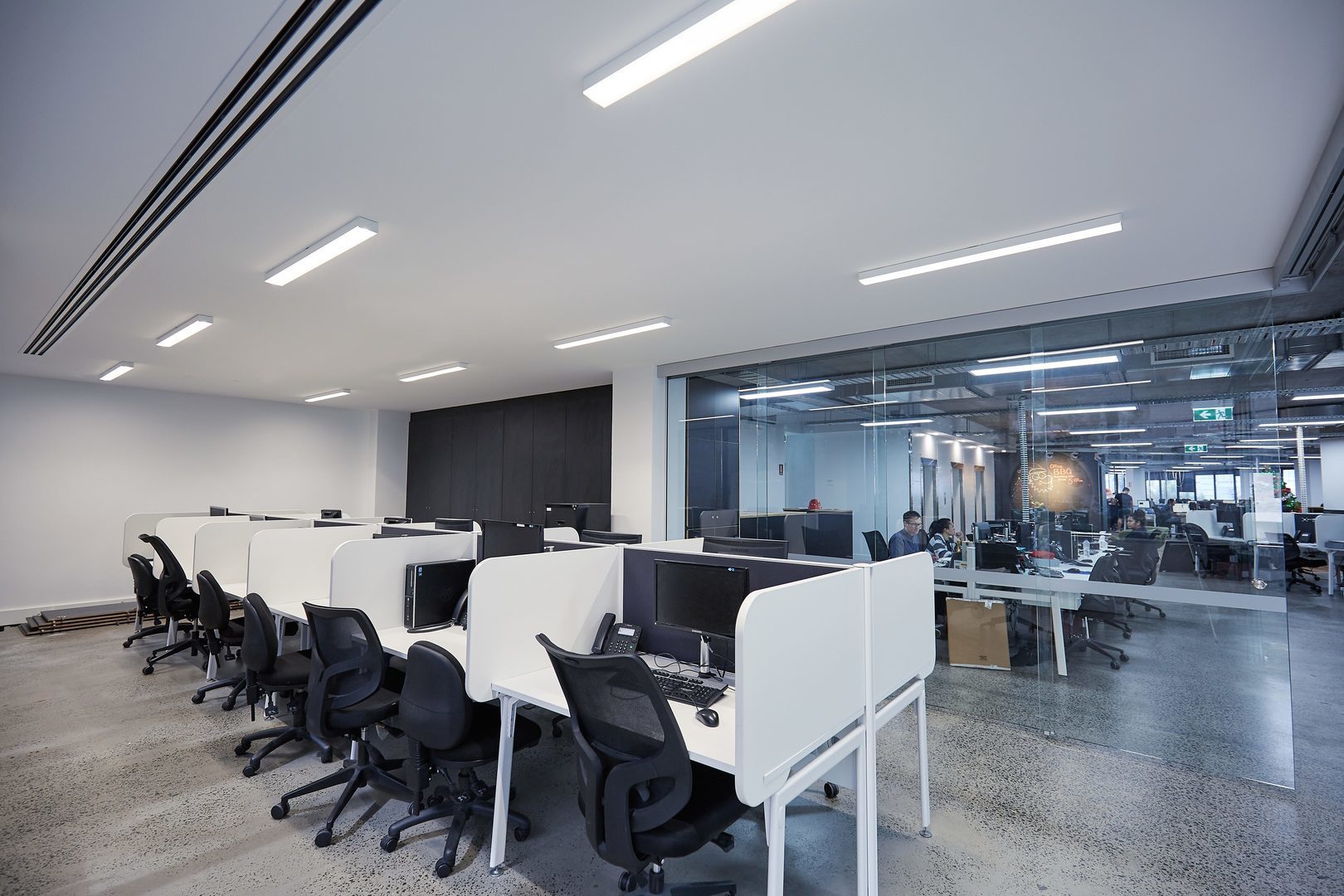

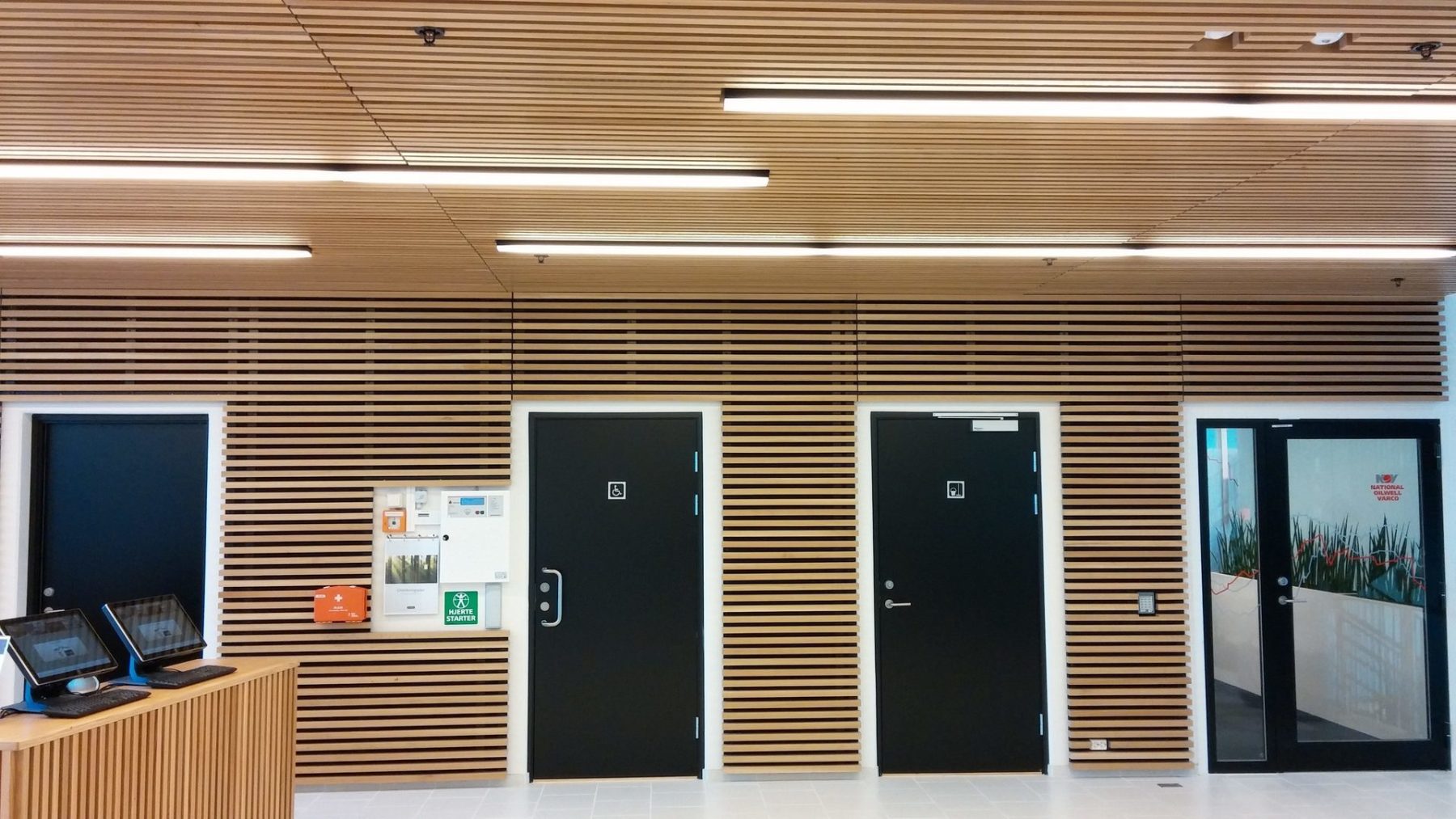

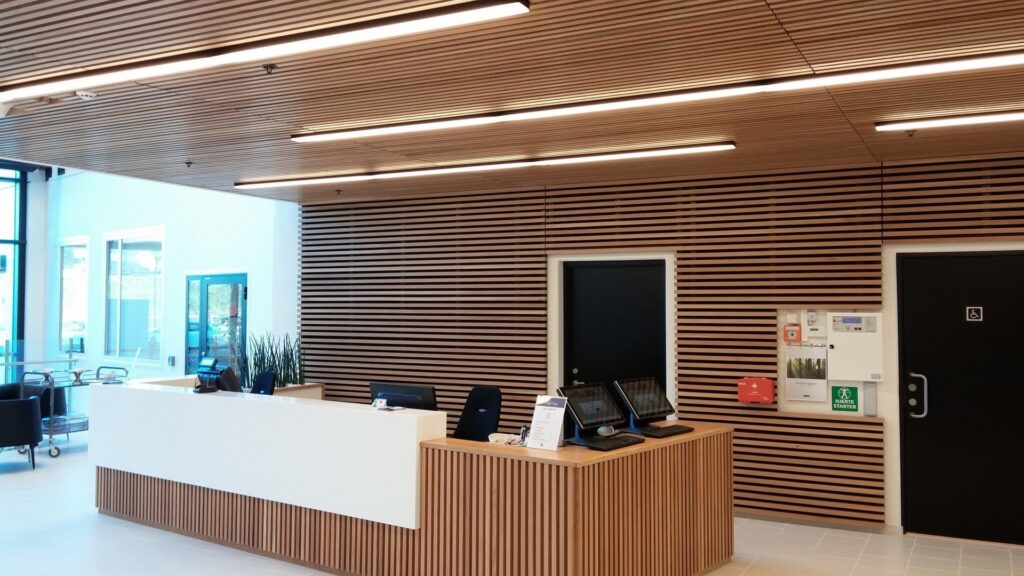

För innovativ belysning av mötesplatser, korridorer, prestigefyllda sidoutrymmen och inom hälso- och sjukvårdssektorn.
Monteringsmetoder
Utanpåliggande armatur för takmontering. Med separat beställda installationstillbehör även lämplig för användning i listtak (SFlow ZBP L1). För listtak i modul 100. Även lämplig för nedpendlat montage med tillbehör som beställs separat (ZS1P 2000).
Optiskt system
Med högeffektiv CDP-mikroprisma. Den mikrostrukturerade PMMA-prismaytan i det optiska systemet har en bländningsreducerande effekt, gulnar inte och grumlas inte. Invändig prismatisk struktur, rumssidans täckyta slät. Med symmetrisk begränsad bred ljusfördelning. Bländningsbedömning enligt UGR-klassning (EN 12464-1) < 19. Lämplig för bildskärmsarbetsplatser enligt EN 12464-1 via begränsad luminans L ≤ 1500 cd/m2 för strålvinkel över 65° runtom.
LED-system
Armaturens har fast ljusflöde och färgtemperatur. Armaturens ljusflöde 3700 lm, anslutningseffekt 30 W, effektfaktor λ > 0,95, maximal ljuseffektivitet för armaturen 123 lm/W. Färgremperatur varmvit, korrelerad färgtemperatur (CCT) 3000 K, allmänt färgåtergivningsindex (CRI) Ra > 80. Färgtolerans (initial MacAdam) ≤ 3 SDCM. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 50 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.
Armaturstomme

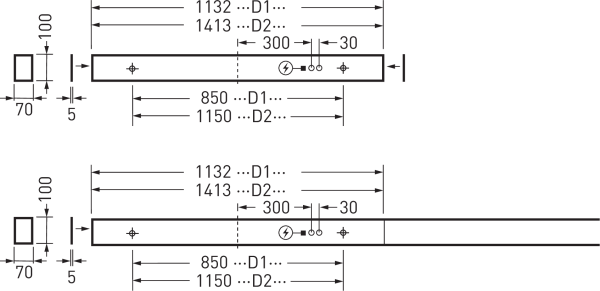

Armaturstomme i stålplåt. Ytbelagd vit (liknande RAL 9016). Mått (L x B): 1132 mm x 100 mm, armaturhöjd 70 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20, slagtålighet enligt IEC 62262: IK03, testtemperatur för trådglödtest enligt IEC 60695-2-11: 650 °C. Tillåten omgivningstemperatur (ta): -20 °C till 25 °C. Vikt: 3,6 kg.
Elektriskt utförande
Med elektroniskt driftdon, tänd/släck. Driftdonet är utbytbart enligt ekodesignkraven (VO (EU) 2019/2020). Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, driftdon och optiskt system) är tillgängliga i 15 år från fakturadatum. Rätten att göra rimliga ändringar förbehålls.
Användningsanvisning:
Anslutningskablar, ändstycken, linjekopplingar, vajerupphäng och takbaldakin måste beställas separat.
Demonteringsanvisning (PDF) för produkten finns på: https://www.trilux.com/EcoDesign
