So-Tube

Montagesätt	Pendlad
Form	Tubulär
Färg	Svart (RAL9017)
Ljusfördelning	Direkt/Indirekt
Kupa/glas	Akryl
Längd	895 mm 1350 mm 1805 mm 2260 mm
Optik	Smal Lambertian
Servicelivslängd	L80 (25 °C) = 50 000 h
Ljusflöde	800 - 8100 lm
Färgtemperatur	3000K 4000K TW (2700-6500K)
Färgåtergivning	Ra>80
Kapslingsklass	IP20
Slagtålighet	IK02
Styrning	DALI
Tillval	LiveLink

Beskrivning

Armaturtyp

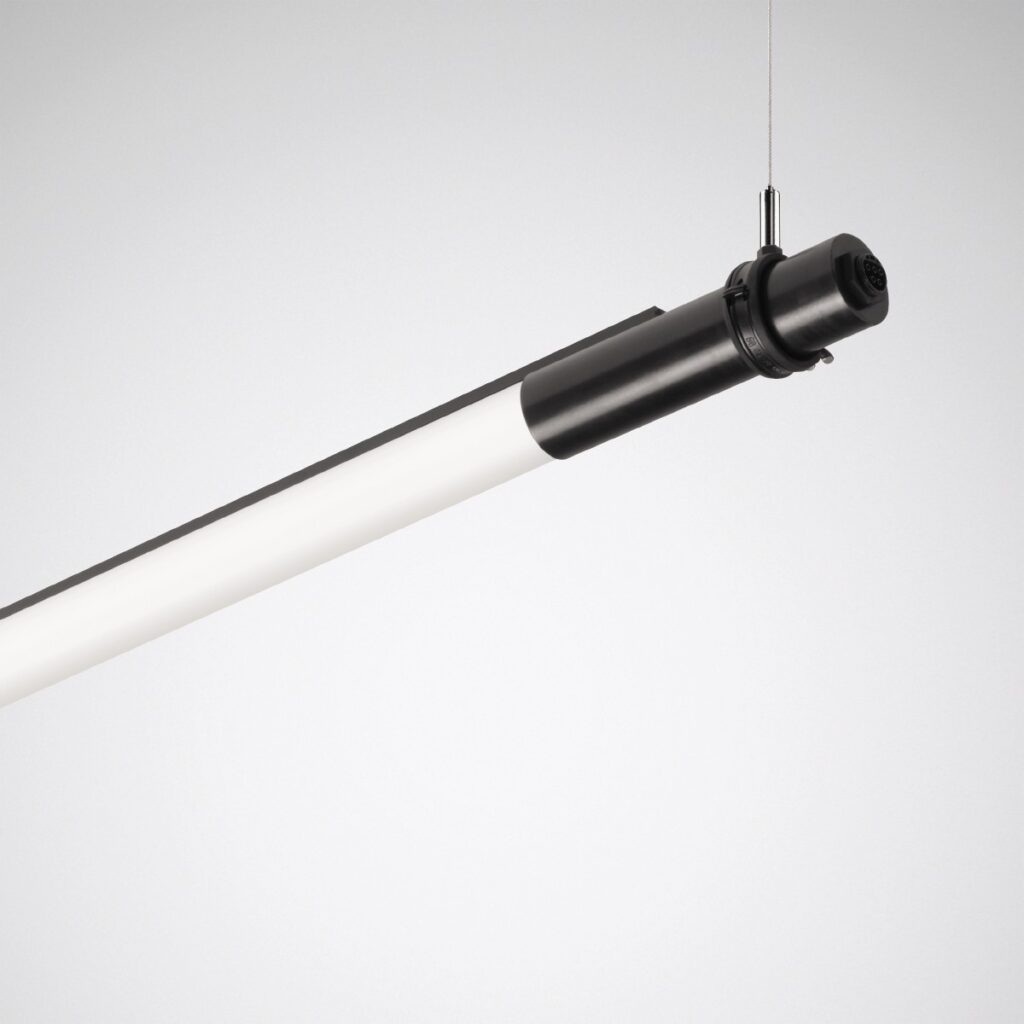

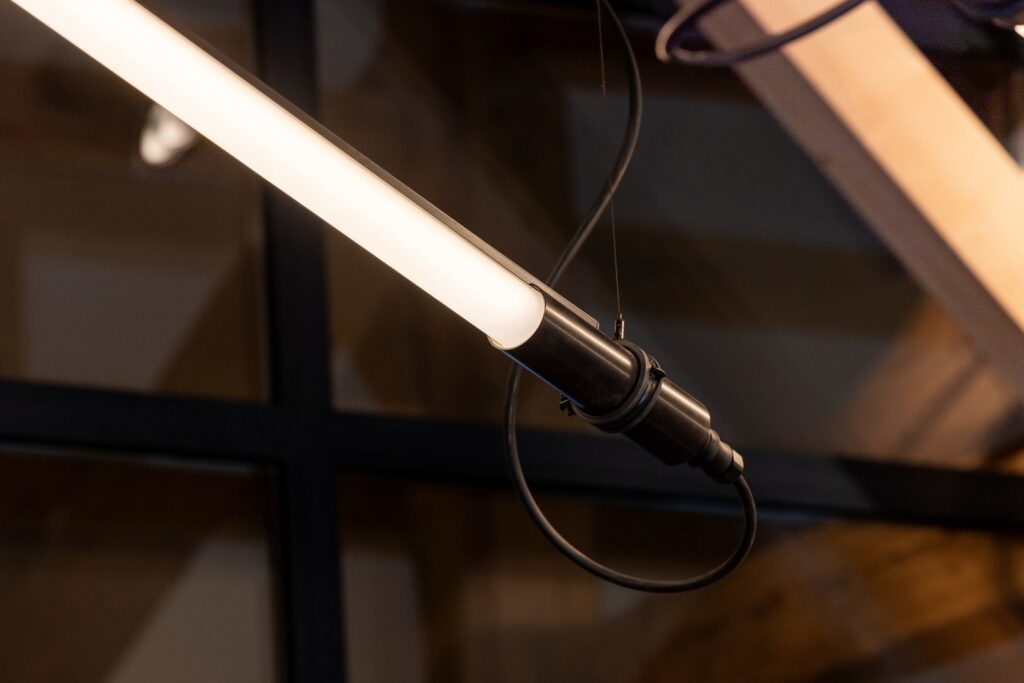

LED-rörarmatur av frostad PMMA för pendlad montering.

Användningsområden

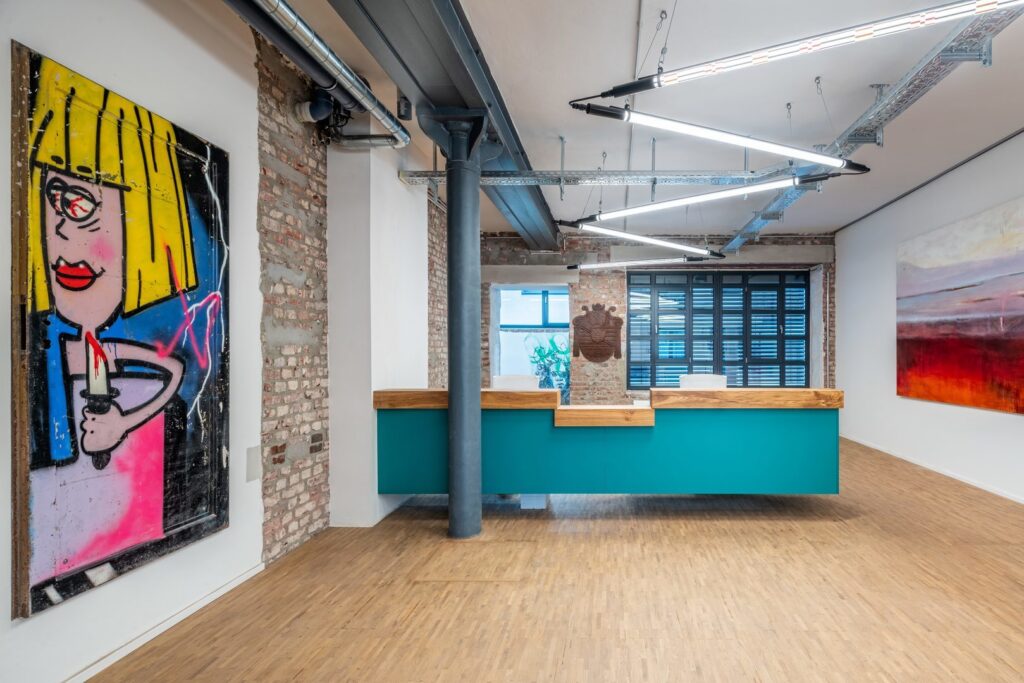

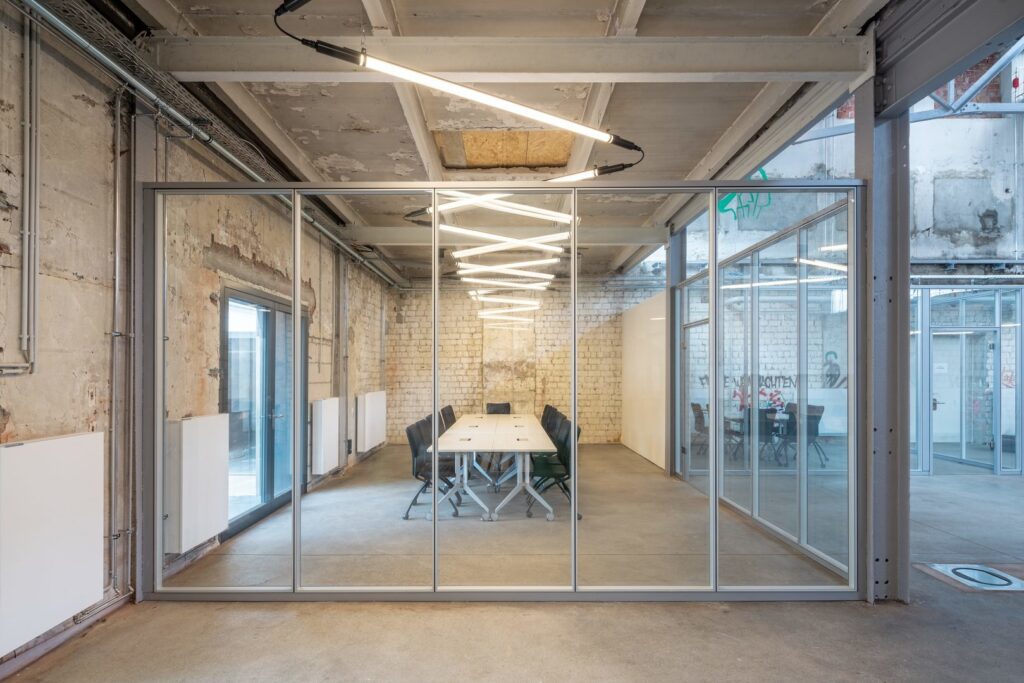

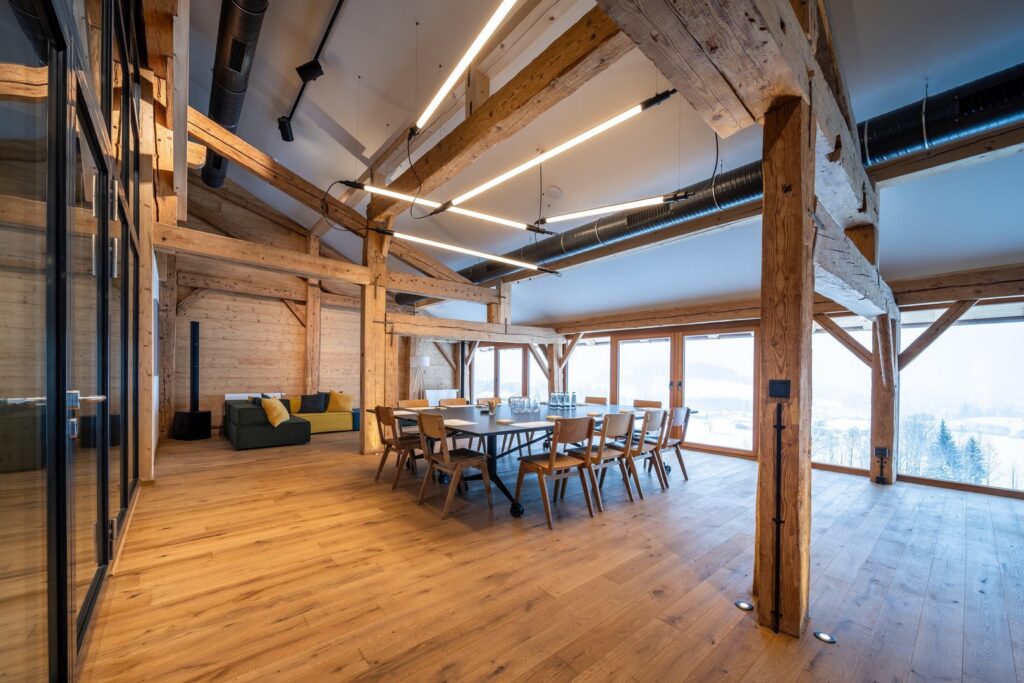

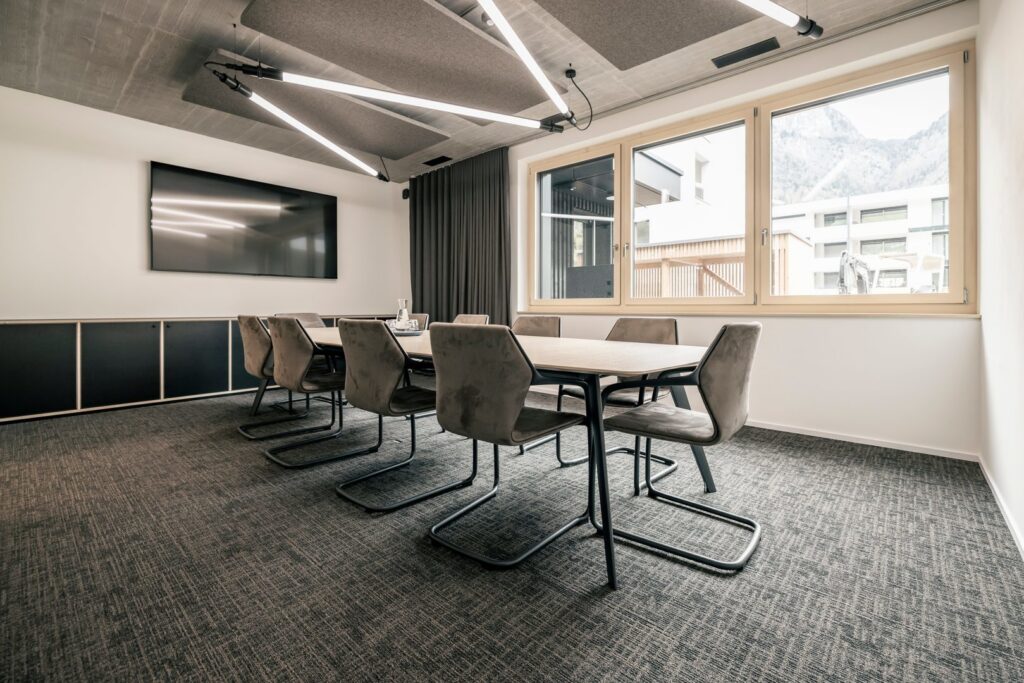

För innovativ belysning av representativa områden, kommunikationszoner, öppna kontorslandskap, trapphus och korridorer samt butiker.

Monteringssätt

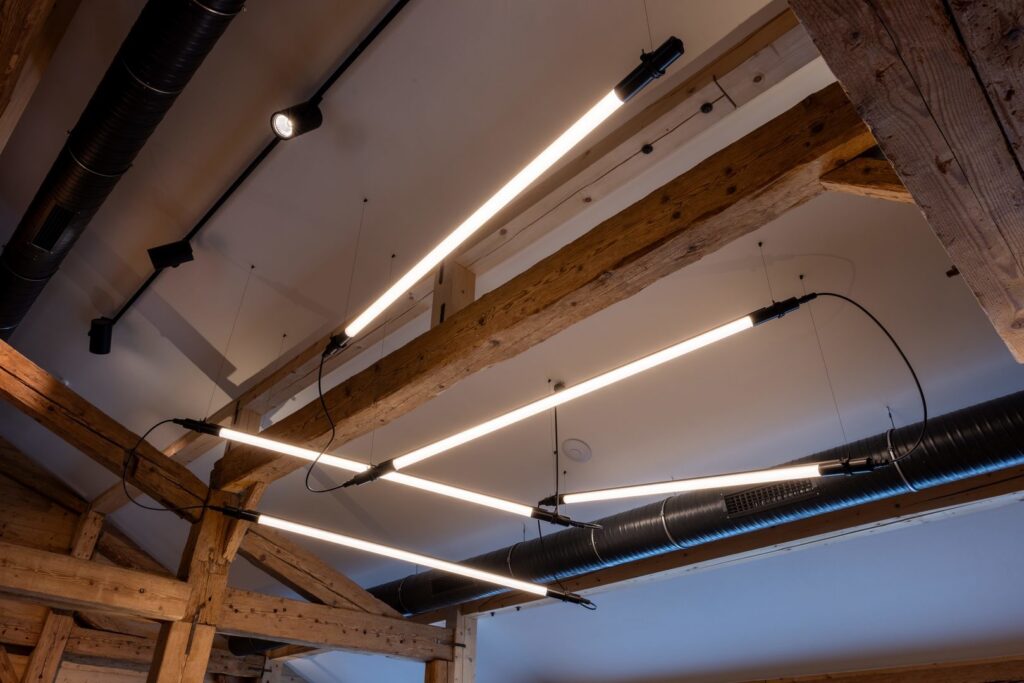

För pendlad montering inomhus. Monteringsklammer samt 1-punkt-wirependelset medföljer. För upphängningslängder på max. 3 000 mm.

Optiskt system

Med rörformad kupa av PMMA, frostad. Med lambertsk ljusintensitetsfördelning. Med främst direktstrålande ljusintensitetsfördelning. Med lätt indirekt andel för dekorativ belysning av ytor. Uppdelning av den totala ljusintensitetsfördelningen (direkt/indirekt): 88/12 %.

LED-system

Färgåtergivningsindex (CRI) Ra > 80, Genomsnittlig nominell livslängd L80(tq 25 °C) = 60 000 h.

Armaturstomme

Armaturstomme av frostad PMMA med svartlackerad aluminiumkanal. Gavlar av aluminium, svart, pulverbelagt. Armaturdiameter Ø 55 mm. Tillåten omgivningstemperatur (ta): -20 °C – +25 °C.

Elektrisk inkoppling

Anslutningsanordningar på båda framsidor som uttag eller kontakt (Typ WIELAND RST 20i5). Anslutningskabel och förbindelsekablar kan beställas separat som tillbehör. Vidarekoppling för realisering av flera användningar och linjearmaturer ingår i armaturen.

Elektriskt utförande

Med elektroniskt driftdon, digitalt dimbart (DALI). Armaturen uppfyller grundläggande krav i tillämpliga EU-direktiv och Produktsäkerhetslagen, och är dessutom försedd med CE-märkning.

Användningsinformation:

Anslutningskabel med anslutningskontakt för max. upphängningslängd 3000 mm samt förbindelsekablar (300 mm / 10 000 mm) med uttag och kontakt kan beställas separat som tillbehör.

D/H1 · 895 mm

Art.nr	Benämning	Optik	Ljusflöde	Ra	Färgtemp	Färg	Styrning	Övrigt
7797451	So-Tube G3 D/H1 DW 10-830 ETDD 05	DW	1 000 lm	Ra>80	3000K	Svart	DALI
7797551	So-Tube G3 D/H1 DW 10-840 ETDD 05	DW	1 000 lm	Ra>80	4000K	Svart	DALI
7797351	So-Tube G3 D/H1 DW 10-8TW ETDD 05	DW	1 000 lm	Ra>80	2700–6500K	Svart	DALI	Tunable White
6000692351	So-Tube G3 D/H1 DW-19 10-830 ETDD 05	DW-19	1 000 lm	Ra>80	3000K	Svart	DALI
6000692451	So-Tube G3 D/H1 DW-19 10-840 ETDD 05	DW-19	1 000 lm	Ra>80	4000K	Svart	DALI
7797151	So-Tube G3 D/H1 DW 20-830 ETDD 05	DW	2 000 lm	Ra>80	3000K	Svart	DALI
7797251	So-Tube G3 D/H1 DW 20-840 ETDD 05	DW	2 000 lm	Ra>80	4000K	Svart	DALI

D/H2 · 1 350 mm

Art.nr	Benämning	Optik	Ljusflöde	Ra	Färgtemp	Färg	Styrning	Övrigt
7796951	So-Tube G3 D/H2 DW 20-830 ETDD 05	DW	2 000 lm	Ra>80	3000K	Svart	DALI
7797051	So-Tube G3 D/H2 DW 20-840 ETDD 05	DW	2 000 lm	Ra>80	4000K	Svart	DALI
7796851	So-Tube G3 D/H2 DW 20-8TW ETDD 05	DW	2 000 lm	Ra>80	2700–6500K	Svart	DALI	Tunable White
6000692551	So-Tube G3 D/H2 DW-19 20-830 ETDD 05	DW-19	2 000 lm	Ra>80	3000K	Svart	DALI
6000692651	So-Tube G3 D/H2 DW-19 20-840 ETDD 05	DW-19	2 000 lm	Ra>80	4000K	Svart	DALI
7796651	So-Tube G3 D/H2 DW 40-830 ETDD 05	DW	4 000 lm	Ra>80	3000K	Svart	DALI
7796751	So-Tube G3 D/H2 DW 40-840 ETDD 05	DW	4 000 lm	Ra>80	4000K	Svart	DALI

D/H3 · 1 805 mm

Art.nr	Benämning	Optik	Ljusflöde	Ra	Färgtemp	Färg	Styrning	Övrigt
7796451	So-Tube G3 D/H3 DW 30-830 ETDD 05	DW	3 000 lm	Ra>80	3000K	Svart	DALI
7796551	So-Tube G3 D/H3 DW 30-840 ETDD 05	DW	3 000 lm	Ra>80	4000K	Svart	DALI
7796351	So-Tube G3 D/H3 DW 30-8TW ETDD 05	DW	3 000 lm	Ra>80	2700–6500K	Svart	DALI	Tunable White
6000692751	So-Tube G3 D/H3 DW-19 30-830 ETDD 05	DW-19	3 000 lm	Ra>80	3000K	Svart	DALI
6000692851	So-Tube G3 D/H3 DW-19 30-840 ETDD 05	DW-19	3 000 lm	Ra>80	4000K	Svart	DALI
7796151	So-Tube G3 D/H3 DW 60-830 ETDD 05	DW	6 000 lm	Ra>80	3000K	Svart	DALI
7796251	So-Tube G3 D/H3 DW 60-840 ETDD 05	DW	6 000 lm	Ra>80	4000K	Svart	DALI

D/H4 · 2 260 mm

Art.nr	Benämning	Optik	Ljusflöde	Ra	Färgtemp	Färg	Styrning	Övrigt
7795951	So-Tube G3 D/H4 DW 40-830 ETDD 05	DW	4 000 lm	Ra>80	3000K	Svart	DALI
7796051	So-Tube G3 D/H4 DW 40-840 ETDD 05	DW	4 000 lm	Ra>80	4000K	Svart	DALI
7795851	So-Tube G3 D/H4 DW 40-8TW ETDD 05	DW	4 000 lm	Ra>80	2700–6500K	Svart	DALI	Tunable White
6000692951	So-Tube G3 D/H4 DW-19 40-830 ETDD 05	DW-19	4 000 lm	Ra>80	3000K	Svart	DALI
6000693051	So-Tube G3 D/H4 DW-19 40-840 ETDD 05	DW-19	4 000 lm	Ra>80	4000K	Svart	DALI
7795651	So-Tube G3 D/H4 DW 80-830 ETDD 05	DW	8 000 lm	Ra>80	3000K	Svart	DALI
7795751	So-Tube G3 D/H4 DW 80-840 ETDD 05	DW	8 000 lm	Ra>80	4000K	Svart	DALI

Takkoppar

Art.nr	Benämning	Beskrivning	Färg
4601700	ZAA/01	Takkopp, rund	Vit
4601800	ZAA/03	Takkopp, rund	Silvergrå
7797800	ZAA/05	Takkopp, rund	Svart
5154691700	ZAE/01 515	Takkopp för 5-polig nätanslutning vid takuttag, fyrkantig	Vit
5154691800	ZAE/03 515	Takkopp för 5-polig nätanslutning vid takuttag, fyrkantig	Silvergrå
5157853800	ZAE/05 515	Takkopp för 5-polig nätanslutning vid takuttag, fyrkantig	Svart
7002300	ZAR/01	Takkopp, fyrkantig	Vit
7002400	ZAR/03	Takkopp, fyrkantig	Silvergrå
7853900	ZAR/05	Takkopp, fyrkantig	Svart
7002500	ZAR+LLWC 01	Takkopp, fyrkantig, med integrerad LiveLink WLAN-controller	Vit
7002600	ZAR+LLWC 03	Takkopp, fyrkantig, med integrerad LiveLink WLAN-controller	Silvergrå
7854000	ZAR+LLWC 05	Takkopp, fyrkantig, med integrerad LiveLink WLAN-controller	Svart

Anslutningskablar

Art.nr	Benämning	Beskrivning
7166400	So-Tube ZZT 515/3000 05	Anslutningskabel med kontaktdon och öppet, avskalat 35 mm-ände. Wieland-kontakt RST 20i5
7166500	So-Tube ZDV 515/1000 05	Anslutningskabel med kontaktdon och Wieland-kontakt RST 20i5
7166600	So-Tube ZDV 515/300 05	Anslutningskabel med kontaktdon och Wieland-kontakt RST 20i5

Wireupphäng

Art.nr	Benämning	Beskrivning
7797600	ZS/3000 05	1-punkts wireupphäng, max 3 000 mm

Tätplugg

Art.nr	Benämning	Beskrivning
7897200	So-Tube VSB Wieland RST20I5 05	Tätning för öppet kontaktdon i slutet av en linjekoppling
