Beskrivning
Armaturtyp

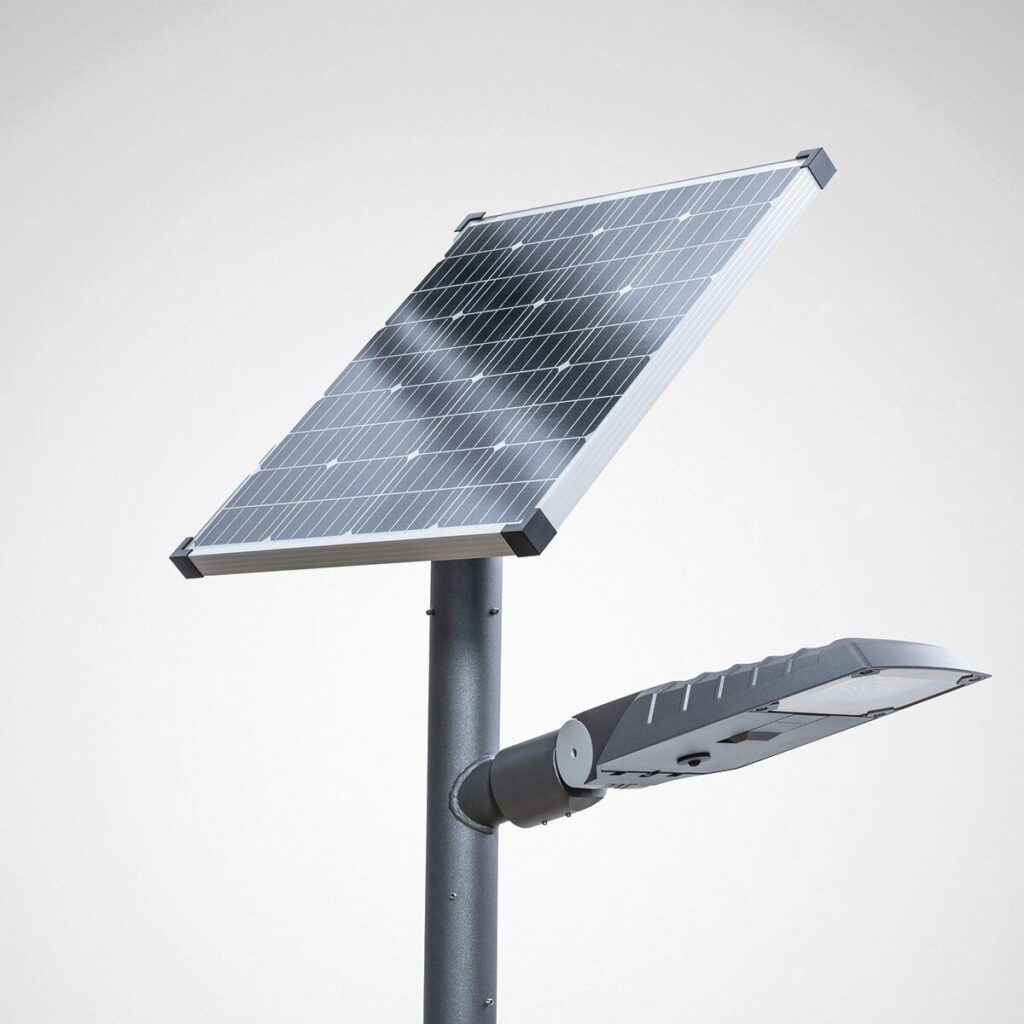

Solcellssystem för självförsörjande, energieffektiva utomhusbelysningslösningar. Solcellssystemet består av ett armaturhuvud (Trilux Lumega IQ 50N), stolpfäste, solcellsmodul (HSW Stadtfeld) och ett batteripaket med hållare. Armaturhuvudet har en integrerad passiv infraröd rörelsesensor (PIR). Ljus- och batterihantering (brinntid, dimrad kontinuerlig drift, rörelsedetektering) kan konfigureras via DIP-brytare i armaturhuvudet. Maximal effekt från solcellsmodulen (Pmax): 80 Wp.
Användningsområden
Gångzoner, Gångvägar i parker och grönområden, Bostäder, Parkeringsplatser.
Monteringsmetoder

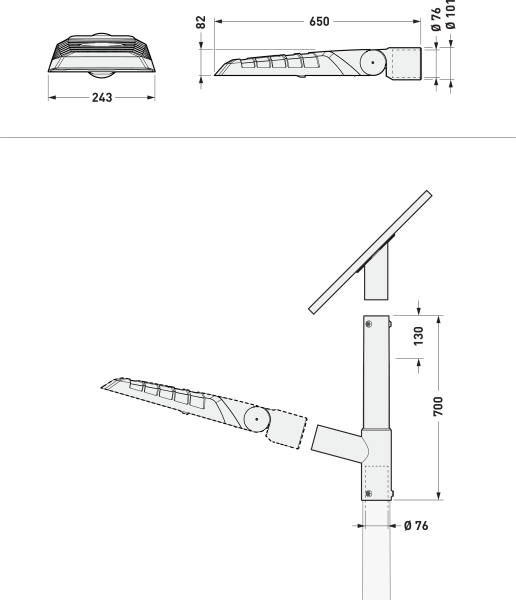

Armaturhuvudet och solcellsmodulerna monteras på stolpen med hjälp av det separata stolpfästet. Stolpfäste för stolptopp Ø 76 mm. Armaturhuvudets lutningsvinkel inställbar till -10°, 0°. Batteripaketet installeras inuti stolpen. Stolpe finns tillgänglig på begäran.
Optiskt system

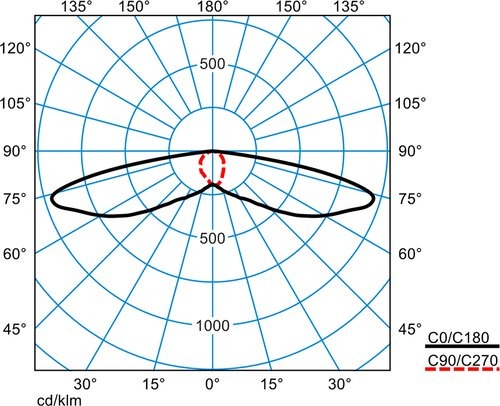

Som MLT-version (Multi-Lens Technology), bestående av högeffektiva UV- och temperaturbeständiga linssystem i 4-faldiga konfigurationer. Med symmetrisk bred ljusfördelning. Eftermontering av bak-/sidoskärm är möjlig som tillbehör som beställs separat.
LED-system
Fast ljusflöde och färgtemperatur. LED-systemet består av 2 MLT LED-moduler med vardera 4 LED-lampor. Armaturens ljusflöde 900 lm, anslutningseffekt 9 W, effektfaktor λ > 0,95, maximal ljuseffektivitet för armaturen 100 lm/W. Ljusfärg varmvit, korrelerad färgtemperatur (CCT) 3000 K, allmänt färgåtergivningsindex (CRI) Ra > 70. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 100 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020).
Armaturstomme
Armaturstomme tillverkad av pressgjuten aluminium. Vridbar enhet tillverkad av UV- och väderbeständig ASA. Armaturhus (huvudfärg) och vridbar enhet (tilläggsfärg) i kontrastfärger. Primärfärg antracit (liknande DB 703), tilläggsfärg silvergrå (liknande RAL 9006). Med metalleffekt, mycket väderbeständig. Fästelementen är lackerade i armaturhusets färg. CG-kammarlock av pressgjuten aluminium, öppnas utan verktyg via draglås. Det utbytbara locket av värmebehandlat, olaminerat säkerhetsglas är säkert fäst på armaturhuset med fyra fästelement i rostfritt stål. Locket är utrustat med en hållbar, UV-beständig polyuretantätning. Sjövädersanpassad beläggning på begäran. Mått (L x B x H): x x. Skyddsklass (EN 61140): III, kapslingsklass (DIN EN 60529): IP66, slagtålighet enligt IEC 62262: IK08. Tillåten omgivningstemperatur (ta): -10 °C till 35 °C. Vikt: 28,1 kg. Elektrisk anslutning
Elektrisk anslutning av de enskilda komponenterna via två separata anslutningskablar med kontaktdon. Anslutningskablarnas längd: 750 mm och 4500 mm. Med externt batteripaket för montering i stolpen. Batteriteknik: litiumjärnfosfat (LiFePo4). Nominell spänning: 12,8 V. Energi: 350 Wh. Mått (L x B x H): 280 mm x 85 mm x 71 mm. Vikt: 3,0 kg.
Elektriskt utförande
Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt.
Planeringsinformation:
Armaturen uppfyller kraven i EN 60598 och är konstruerad för vindpåverkan enligt EN 1991 (Eurocode) med en grundvindhastighet på upp till 30 m/s (motsvarande vindzon 4 i Tyskland) i terrängkategori 1. Snölast (upp till 1 kN/m2) och isbildning (upp till 2 cm) vid en monteringshöjd i enlighet med monteringsanvisningen beaktas. Utsatta platser (t.ex. broar, installation på byggnader eller direkt intill järnvägsspår) beaktas inte. Stötbelastningar beaktas inte.
