Beskrivning
Armaturtyp

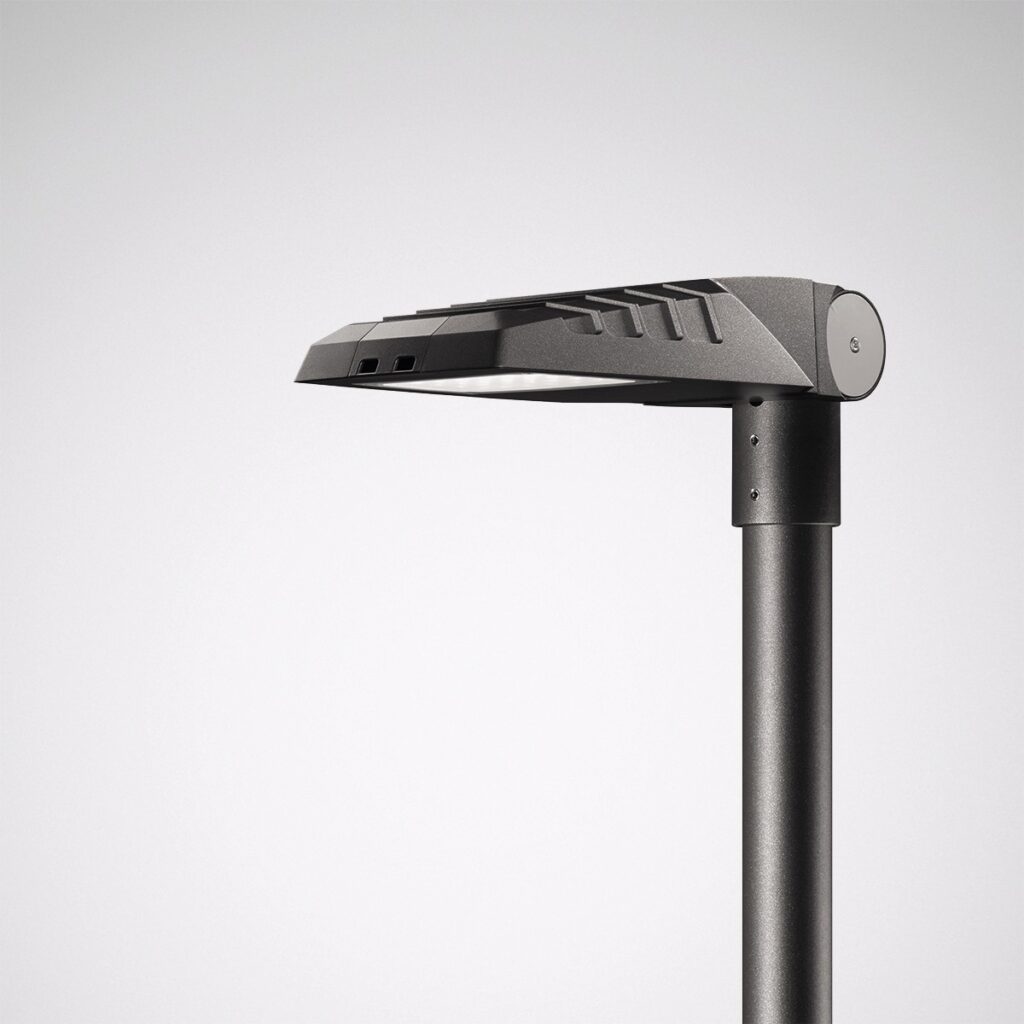

LED-armatur för montage på stolptopp eller arm, med tydliga linjer och attraktiv silhuett. Med en intelligent etikett för snabb åtkomst till armaturinformation med hjälp av QR-kod.
Ljusstyrning
Finns med självreglerande effektreducering via integrerad utvärderingselektronik. Reducering av armaturens ljusflöde till 50 % under en tidsperiod på 7 timmar (-2 h/+5 h). Tändningstidens mittpunkt definieras på nytt dagligen.
Monteringsmetoder
Stolptopp- och armmonterad på eller till stolptopp Ø 76 mm. Lutningsvinkel från 0° till 90°, kan ställas in i steg om 5°, skalanpassad. Enkel och snabb omställning från stolptopp till konsolarmatur med en skruv åtkomlig från utsidan. Montering på vägg är möjlig med ett separat beställt tillbehör. Stolpmontering via två fästskruvar i rostfritt stål enligt EN 60598-2-3. Även lämplig för montering på stolpar med stolptoppsdiameter Ø 42, 48 och 60 mm via reduktionsstycken som ska beställas separat. Matchande stolpe på begäran. Monteringshöjd max. 8000 mm.
Optiskt system
Som MLT-version (Multi-Lens Technology), bestående av högeffektiva UV- och temperaturbeständiga linssystem i 4-faldiga konfigurationer. Med symmetrisk eller asymmetrisk bred ljusfördelning, samt för övergångsställen. Ytterligare alternativ finns tillgängliga för flexibel anpassning till kundspecifika belysningsuppgifter. Eftermontering av en bak-/sidoskärm är möjlig som tillbehör som beställs separat.
LED-system
Fast ljusflöde och färgtemperatur, med ljusflödesstabilisering vid slutet av livslängden (CLO). LED-systemet består av 2 MLT LED-moduler med vardera 4 LED:er. Armaturens ljusflöde 1200-6900 lm, anslutningseffekt 8-67 W, Power Faktor λ > 0,9, maximal ljuseffektivitet för armaturen 150 lm/W. Färgtemperatur varmvit, korrelerad färgtemperatur (CCT) 2200/2700/3000/4000K, Finns på begäran även i Tunable White-version (2200 K – 4000 K). Allmänt färgåtergivningsindex (CRI) Ra > 70. Färgtolerans (initial MacAdam) ≤ 5 SDCM. Genomsnittlig nominell livslängd LCLO (tq 25 °C) = 100 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Armaturens nominella ljusflöde kan minskas med 50 % med hjälp av en app och NFC (Near Field Communication). Vid leverans är 100 % av det nominella ljusflödet inställt. Flimmer: Pst LM ≤ 1,0 vid full belastning.
Armaturstomme
Armaturstomme av pressgjuten aluminium. Vridbar enhet av UV- och väderbeständig ASA. Armaturstomme (huvudfärg) och vridbar enhet (tilläggsfärg) i kontrastfärger. Primärfärg antracit (liknande DB 703), tilläggsfärg silvergrå (liknande RAL 9006). Med metalleffekt, mycket väderbeständig. Fästelementen är lackerade i husets färg. CG-kammarlock av pressgjuten aluminium, öppnas utan verktyg via draglås. E-blocket kan tas bort utan verktyg. Det utbytbara locket av värmebehandlat, olaminerat säkerhetsglas är säkert fäst på armaturhuset med fyra fästelement i rostfritt stål. Locket är utrustat med en slitstark, UV-beständig polyuretantätning. Sjövädersbeständig beläggning på begäran. Mast finns tillgänglig på begäran. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP66, slagtålighet enligt IEC 62262: IK08. Tillåten omgivningstemperatur (ta): -40 °C till 25 °C. Vindfångsarea Fw = 0,110 m2. Vikt: 6,9 kg.
Elektrisk anslutning
Fabriksmonterad anslutningskabel. Anslutningskabelns längd: 8,0 m.
Elektriskt utförande
Med elektronisk transformator, digitalt dimbar (DALI). Styrdonsenhet enligt DALI-2-standarden (EN 62386). Styrdonsenheten är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Armatur med justerbart armaturljusflöde, reduktion upp till 50 %, via app och NFC (Near Field Communication). Överspänningsmotstånd Differential Mode / Common Mode: 6 kV / 10 kV. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Installationsinformation:
Vid installation på elektriskt isolerande monteringssystem (t.ex. plast-, trä- eller betongstolpar, isolerade integrerade metallstolpar, vajerupphäng, väggfäste) måste LED-armaturhuset anslutas på plats till en fungerande elektriskt ledande jordanslutning. Observera att ledare med gul/grön ledarisolering inte får användas för ledaranslutning mellan mastkopplingslåda och armatur.
Anmärkning om tillbehör: skärmning MLT ZAH vp/4 st. (TOC 6818500) / MLT ZAS G4 p4 (TOC 7851000):
Antal nödvändiga avskärmningar / antal förpackningsenheter med 4 stycken vardera: 2 / 1.
Planeringsinformation:
Armaturen uppfyller kraven i EN 60598 och är konstruerad för vindpåverkan enligt EN 1991 (Eurocode) med en grundvindhastighet på upp till 30 m/s (motsvarande vindzon 4 i Tyskland) i terrängkategori 1. En snölast (upp till
