Beskrivning
Armaturtyp

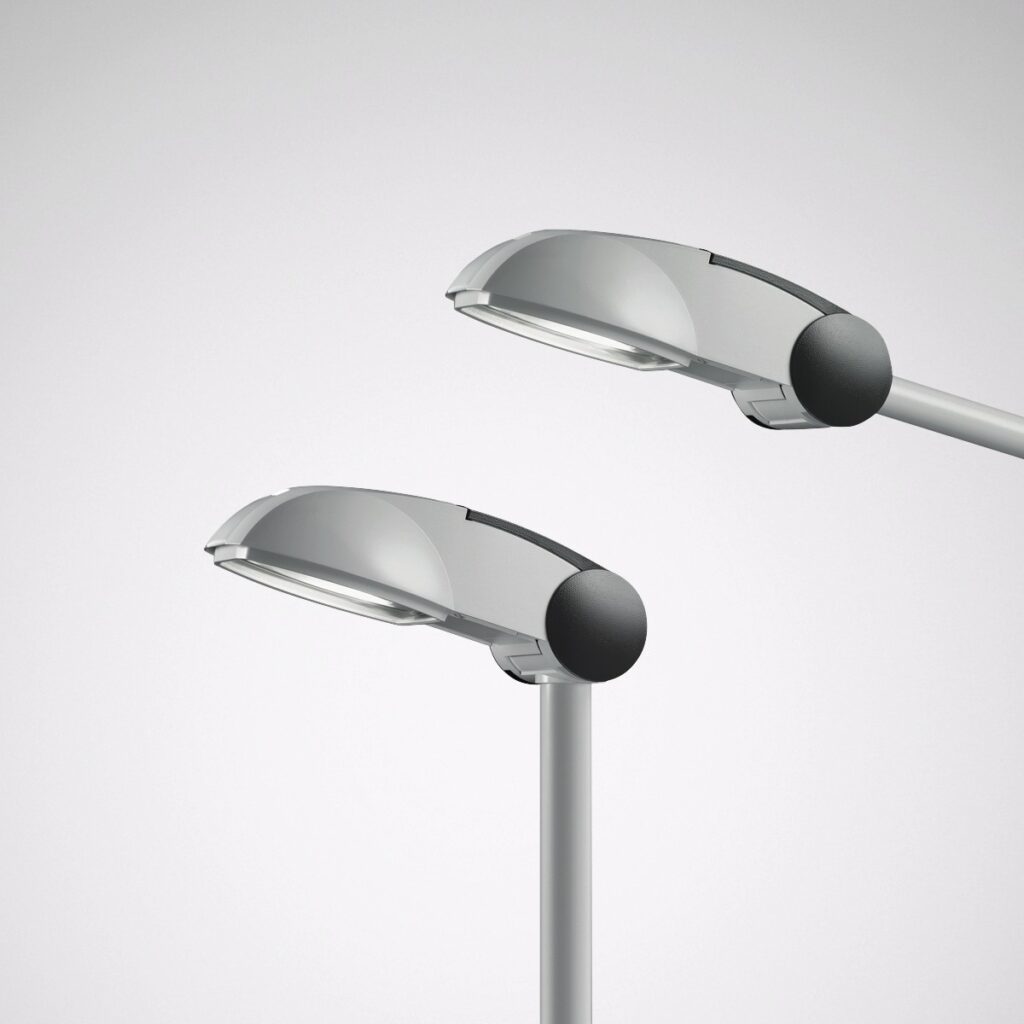

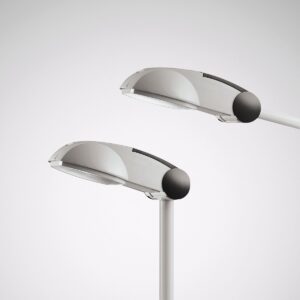

LED-armatur för montage på stolptopp eller arm. Med intelligent etikett för snabb åtkomst till armaturinformation med hjälp av QR-kod.
Användningsområden

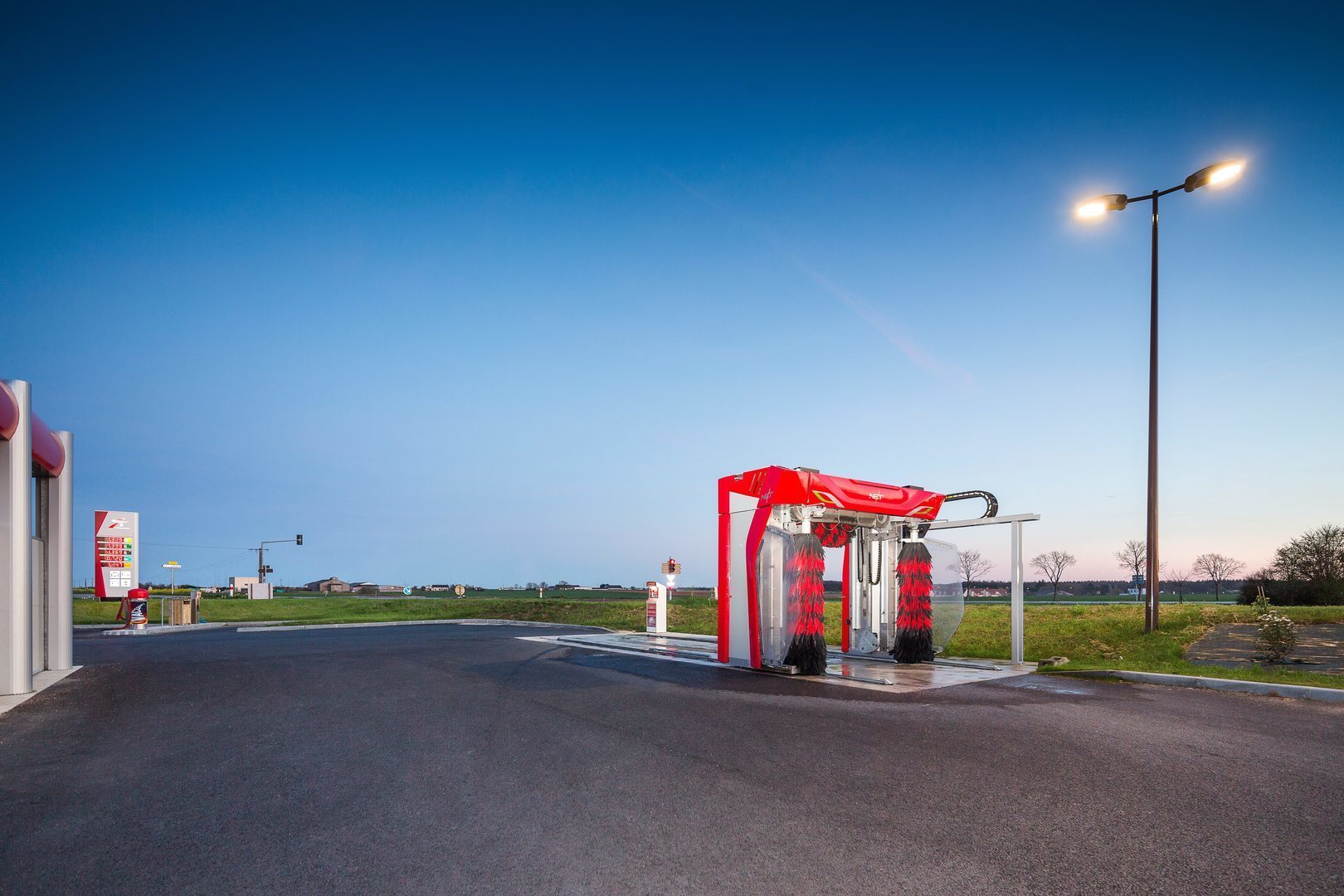

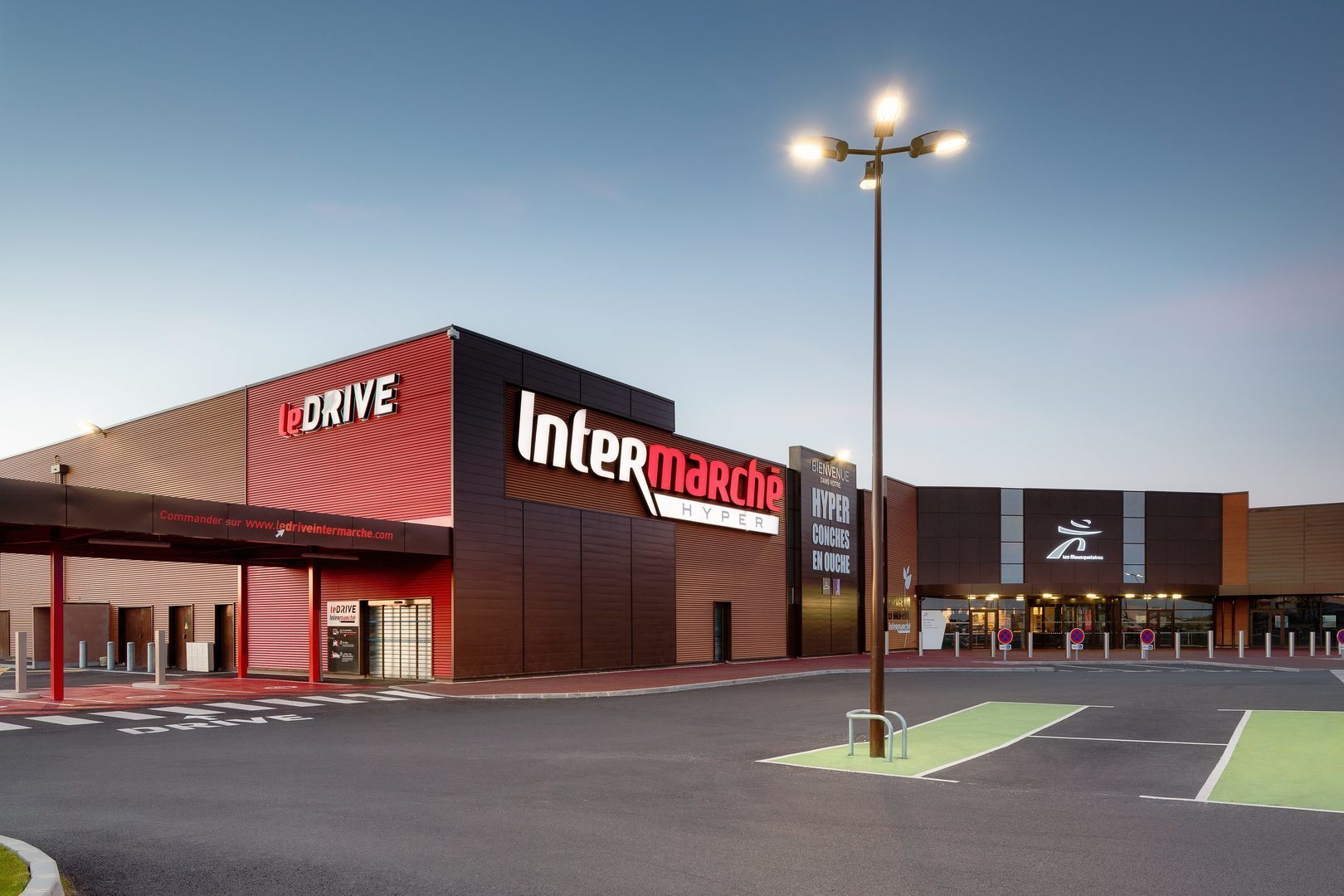

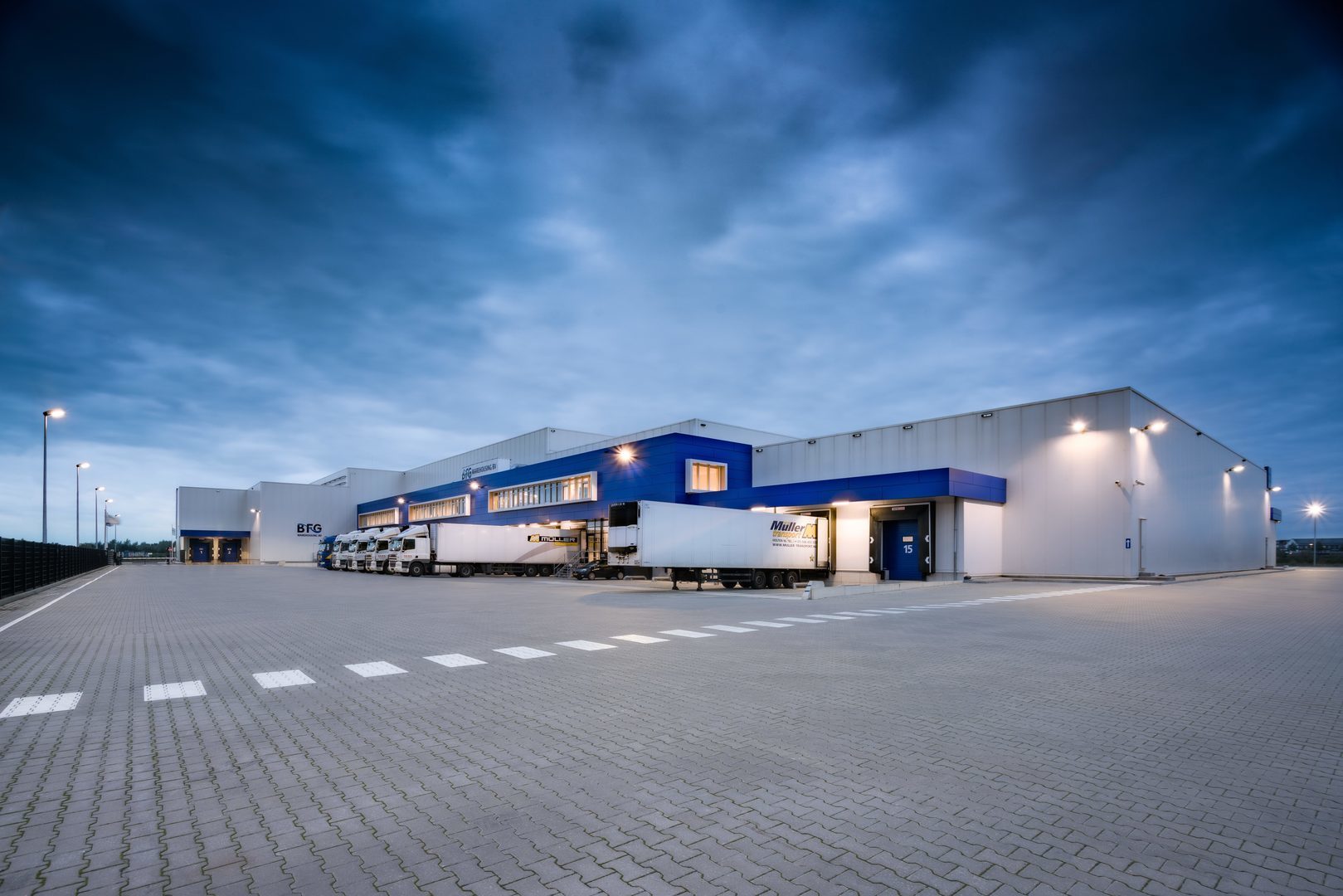

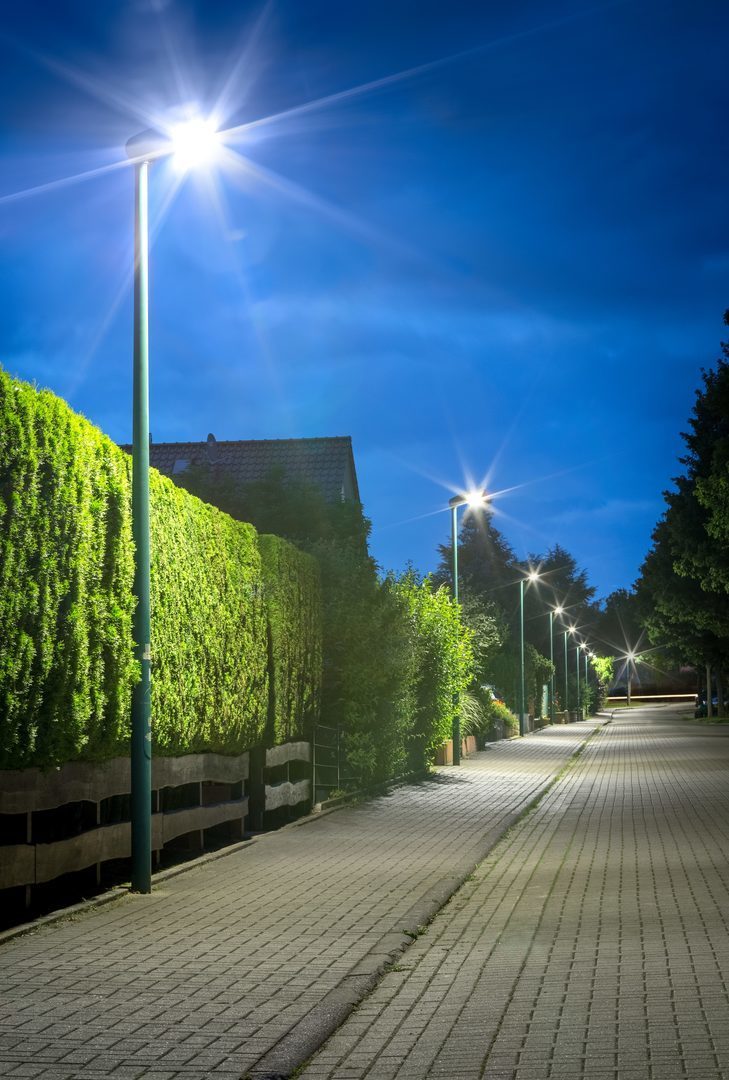

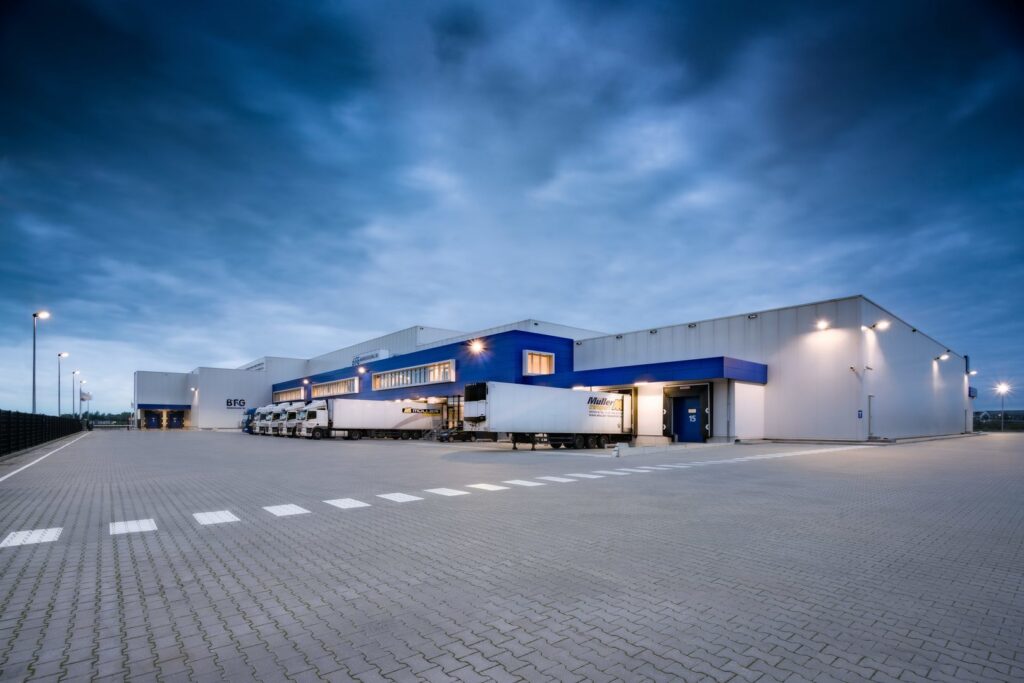

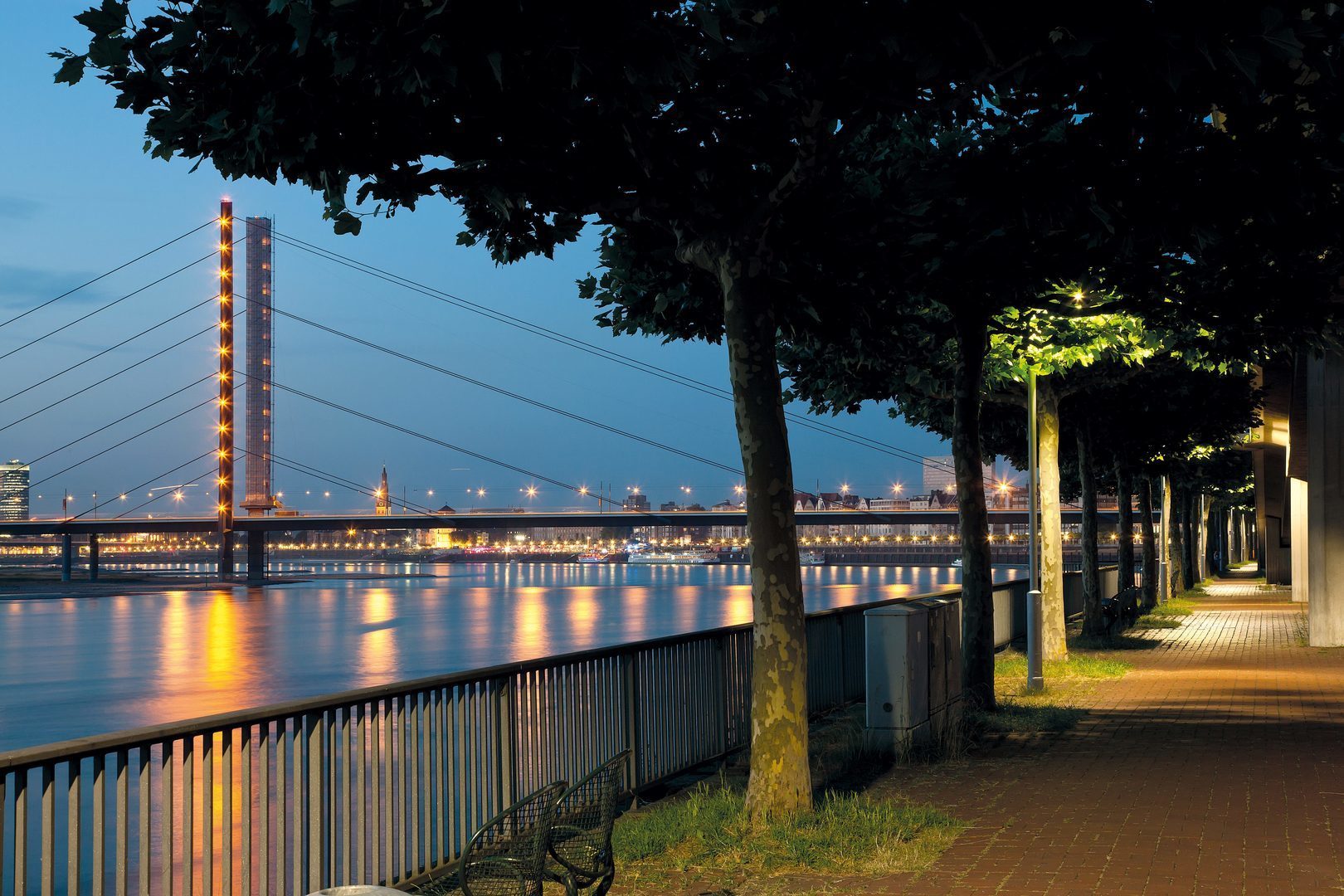

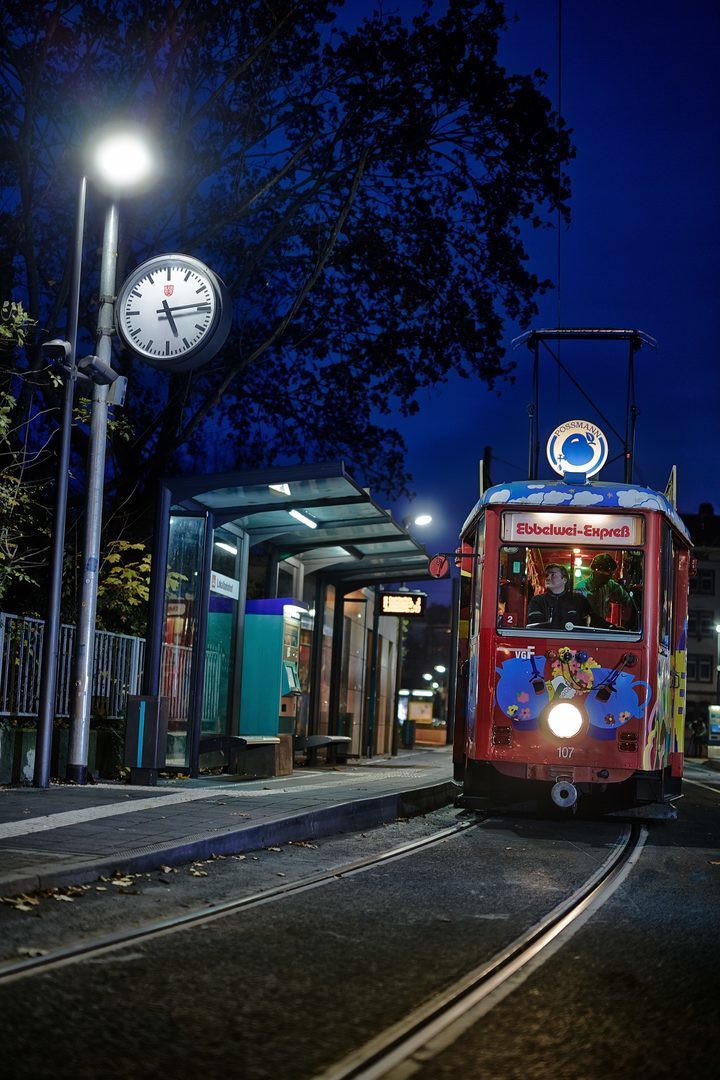

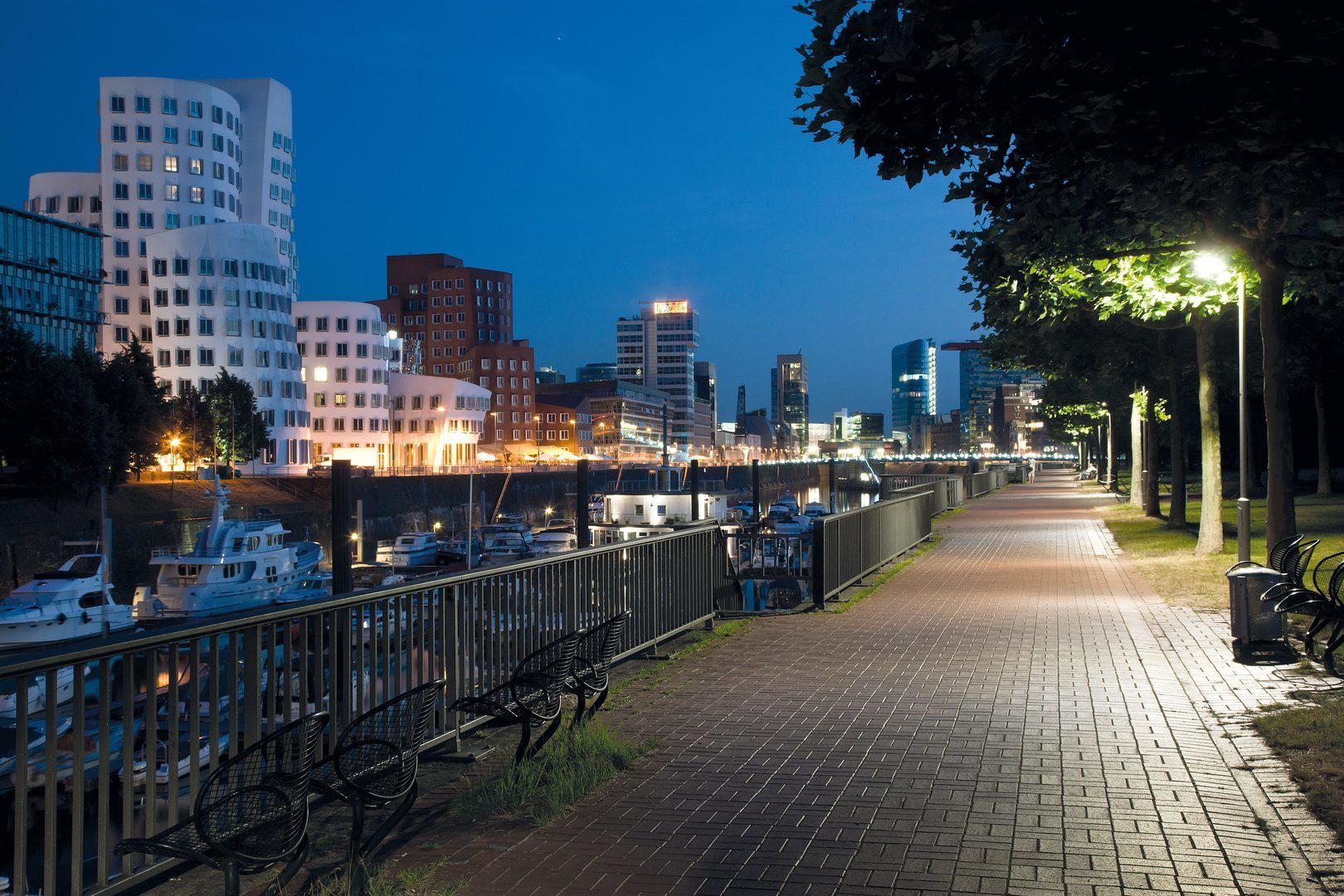

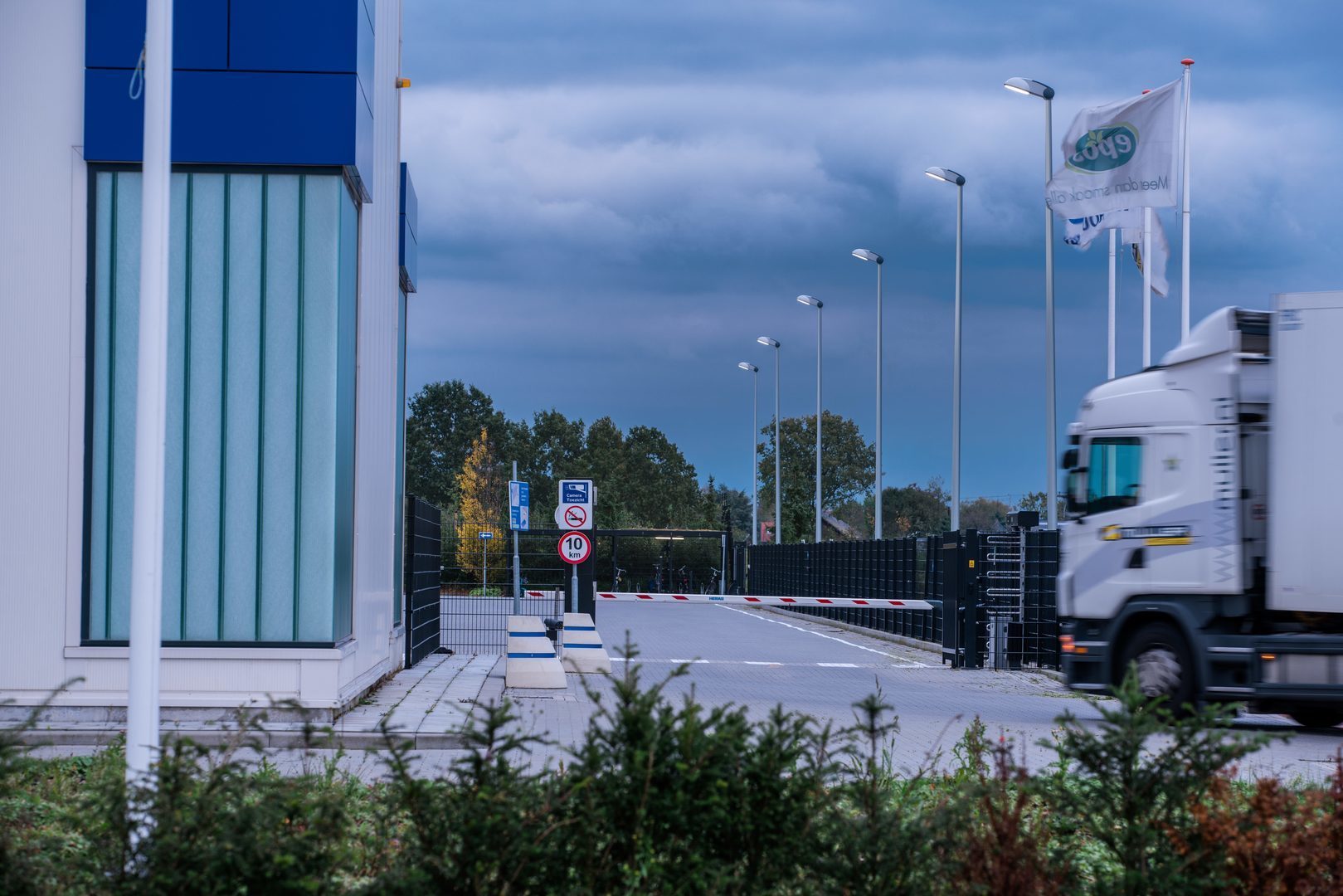

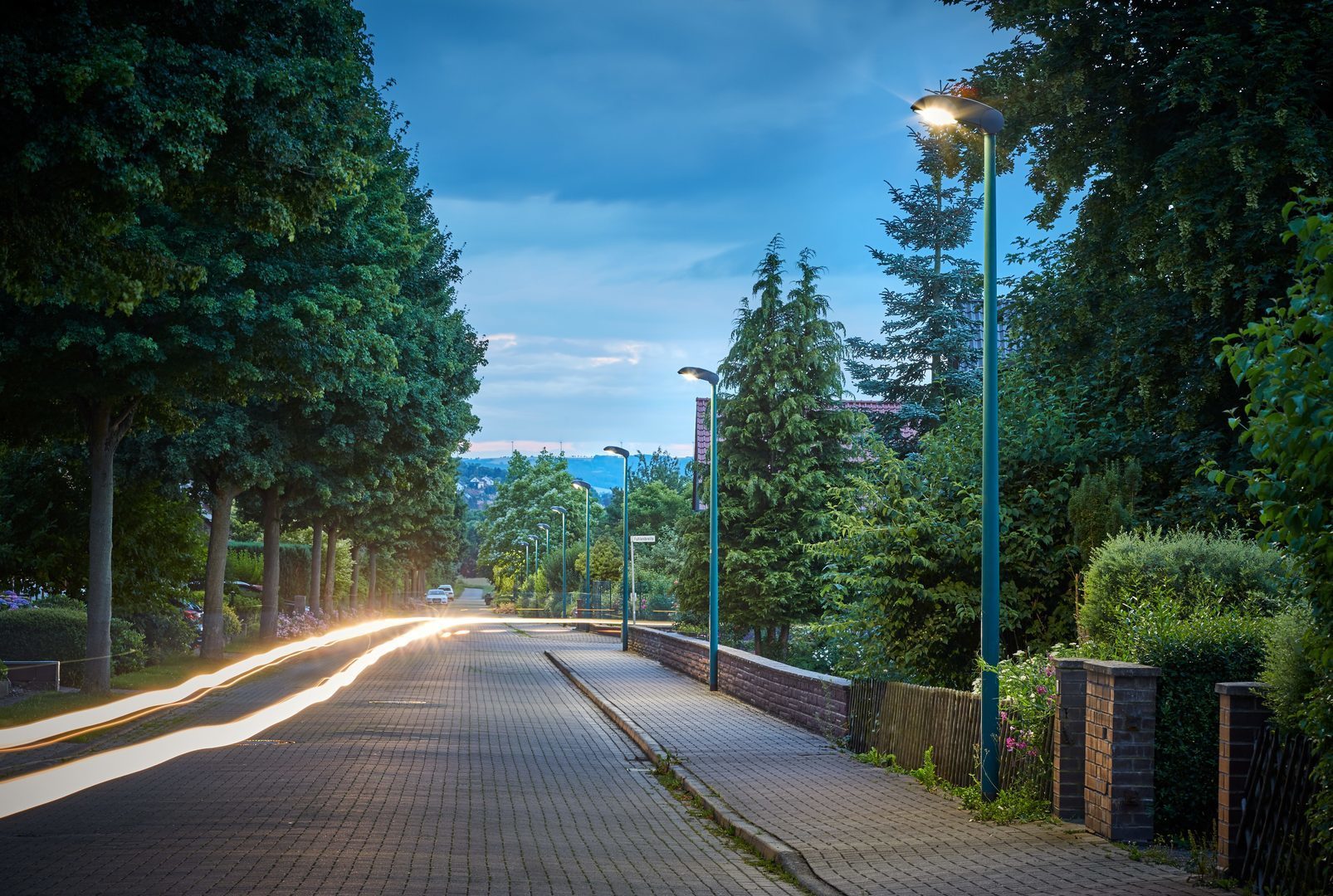

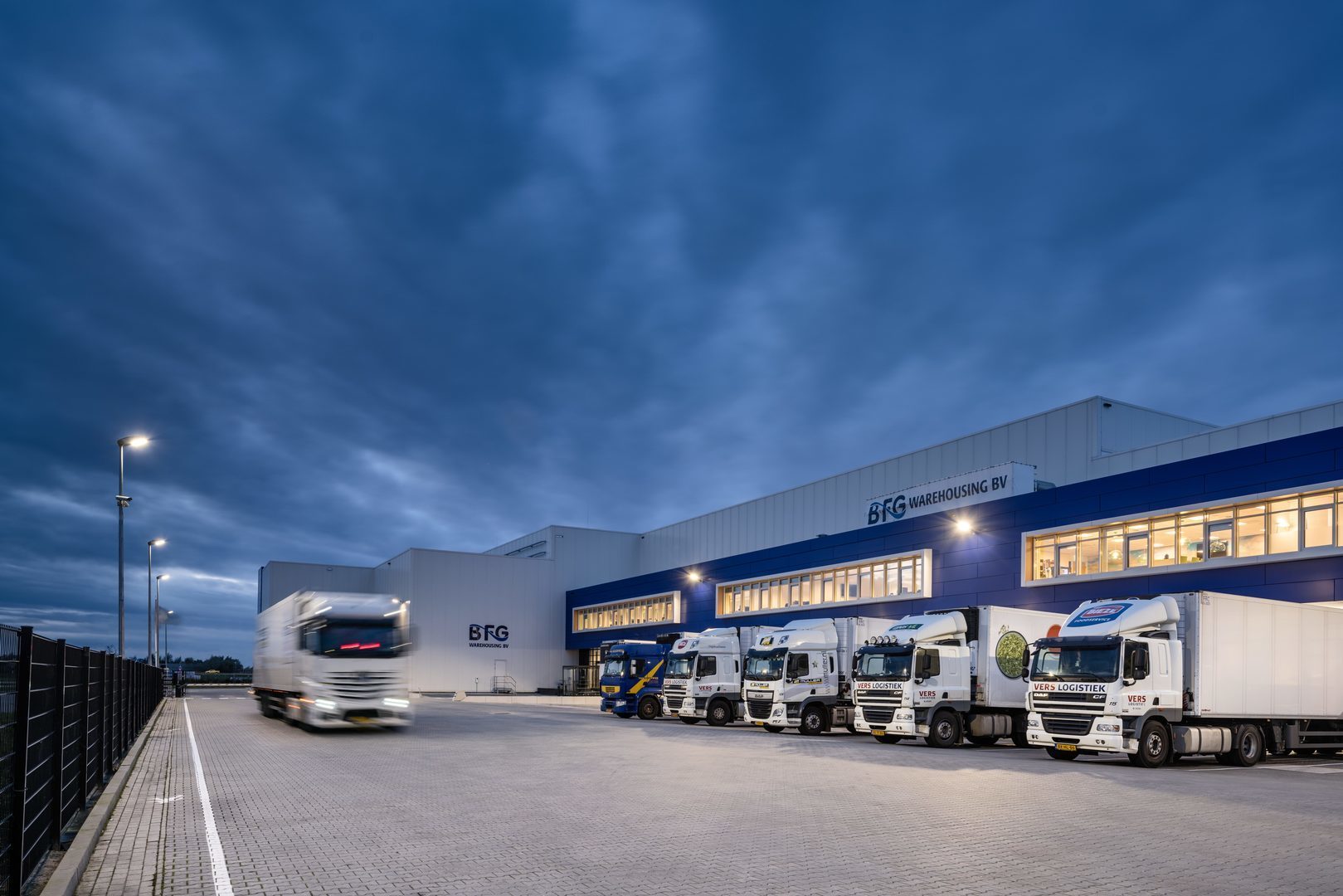

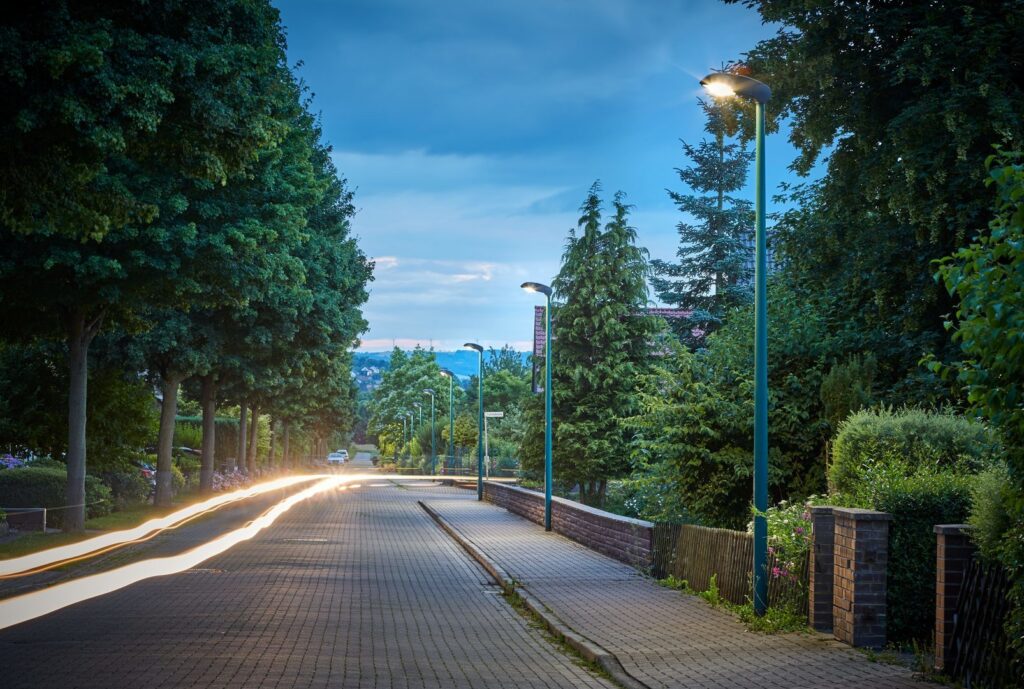

Trafikvägar, Huvudvägar, Samlingsvägar, Bostadsvägar, Lågtrafikerade vägar, Gångzoner, Arkader, Passager, Gångvägar i parker och grönområden, Bostäder, Trappor, Tillfartsplatser, Korsningar, Trafikrondeller, Parkeringsplatser, Längdskidåkningsbanor.
Monteringsmetoder

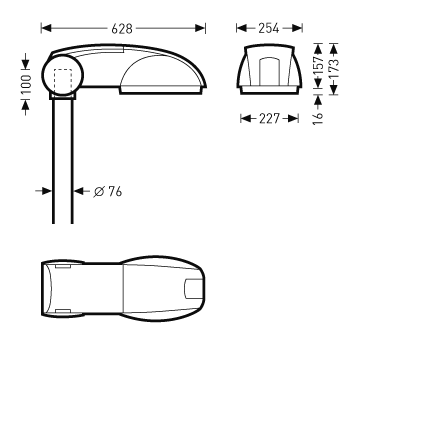

Armatur för montage på stolptopp eller arm Ø 76 mm. Lutningsvinkeln kan ställas in för stolptoppsmontering 0°…25°, för konsolmontering 0°…-15°. Stolpmontering via två fästskruvar i rostfritt stål i enlighet med EN 60598-2-3. Även lämplig för montering på stolpar med toppdiameter Ø 42, 48 och 60 mm via reduktionsstycken som beställs separat. Matchande stolpe på begäran. Monteringshöjd max. 6000 mm.
Optiskt system
Optiskt system med multilinsteknik. Armaturoptiken består av högeffektiva, UV- och temperaturbeständiga linssystem. Med asymmetrisk bred ljusfördelning. För belysning av vägar enligt P-belysningsklasser. Ytterligare alternativ finns tillgängliga för flexibel anpassning till kundspecifika belysningsuppgifter. Eftermontering av bak-/sidoskärm är möjlig som tillbehör som beställs separat.
LED-system
Fast ljusflöde och färgtemperatur, med ljusflödesstabilisering vid slutet av livslängden (CLO). Armaturens ljusflöde 1000-9100 lm, anslutningseffekt 8-64 W, effektfaktor λ > 0,9, maximal ljuseffektivitet för armaturen 162lm/W. Färgtemperatur neutralvit, korrelerad färgtemperatur (CCT) 4000 K, allmänt färgåtergivningsindex (CRI) Ra > 70. Färgtolerans (initial MacAdam) ≤ 5 SDCM. Ytterligare LED-ljusfärger finns tillgängliga på begäran. Genomsnittlig nominell livslängd LCLO (tq 25 °C) = 100 000 timmar. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Versioner med 3-stegsbrytare för justering av olika ljusflödesalternativ finns på begäran. Flimmer: Pst LM ≤ 1,0 vid full belastning.
Armaturstomme
Armaturstomme av pressgjuten aluminium. Armaturstomme (huvudfärg) och vridenhet (tilläggsfärg) i kontrastfärger. Armatur tvåfärgad ljusgrå och antracitgrå pulverlackerad, mycket väderbeständig (liknande RAL 7035 / RAL 7016). Sjövädersanpassad beläggning på begäran. LED-modul av armaturhus av pressgjuten aluminium med integrerade lysdioder och optiska system. Med förseglad klar yta av PMMA. LED-modulen och det monterade elektroniska driftdonet bildar en lätt utbytbar funktionell enhet. Armaturhuset öppnas med spak utan verktyg. Stolpe finns tillgänglig på begäran. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP66, slagtålighet enligt IEC 62262: IK09. Tillåten omgivningstemperatur (ta): 25 °C Vindarea Fw = 0,090 m2. Vikt: 9,5 kg.
Elektrisk anslutning
Fabriksmonterad anslutningskabel. M20-förskruvning som kabeldragavlastning för kabeldiameter 6 mm till 12 mm. Anslutningskabelns längd: 8,0 m.
Elektriskt utförande
Med elektroniskt driftdon, tänd/släck ellr DALI. Driftdon enligt DALI-2-standarden (EN 62386). Driftdonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Överspänningsmotstånd Differentialläge / Common Mode: 6 kV / 10 kV. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är även ENEC-certifierad av en oberoende testmyndighet.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, driftdon och optiskt system) finns tillgängliga i 15 år från fakturadatum. Rätten till rimliga ändringar förbehålls.
Anmärkning om tillbehör: avskärmning MLT ZAH vp/4 st. (TOC 6818500) / MLT ZAS G4 p4 (TOC 7851000):
Antal nödvändiga avskärmningar / antal förpackningsenheter med 4 stycken vardera: 2 / 1.
Planeringsinformation:
Armaturen uppfyller kraven i EN 60598 och är konstruerad för vindpåverkan enligt EN 1991 (Eurocode) med en grundvindhastighet på upp till 30 m/s (motsvarande vindzon 4 i Tyskland) i terrängkategori 1. Hänsyn tas till snölast (upp till 1 kN/m2) och isbildning (upp till 2 cm) vid en monteringshöjd i enlighet med monteringsanvisningen. Utsatta platser (t.ex. broar, installation på byggnader eller direkt intill järnvägsspår) beaktas inte. Stötbelastningar beaktas inte.
Demonteringsanvisning (PDF) för produkten finns på: https://www.trilux.com/EcoDesign
