Beskrivning
Armaturtyp

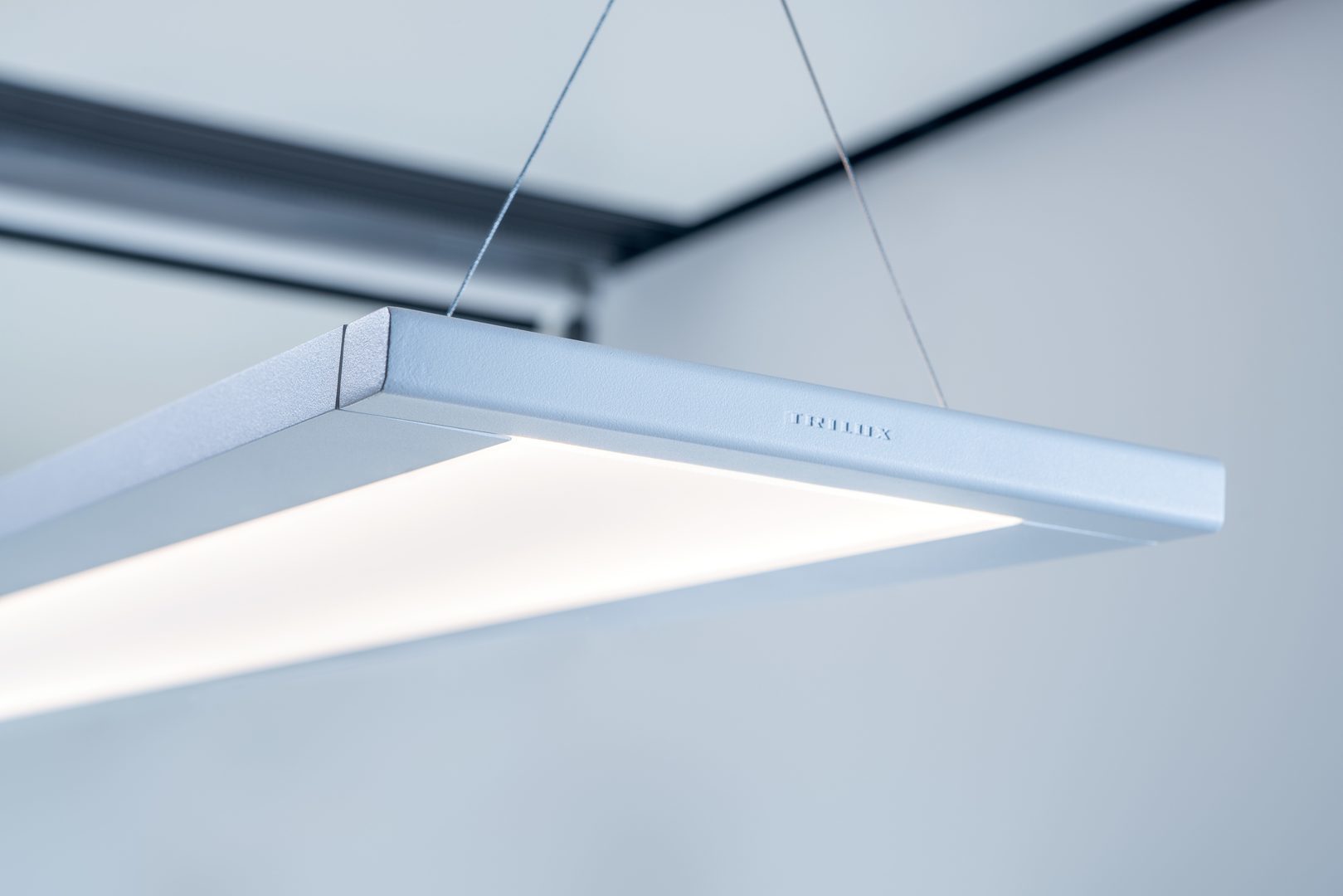

Mångsidig armaturmodul för pendlade och utanpåliggande armaturer. I kombination med tillbehör som beställs separat, kompletteras modulerna för att bilda individuella armaturer eller linjekonfiguration med genomgående ljusemissionsyta för utanpåliggande eller pendlad installation.
Applikationer

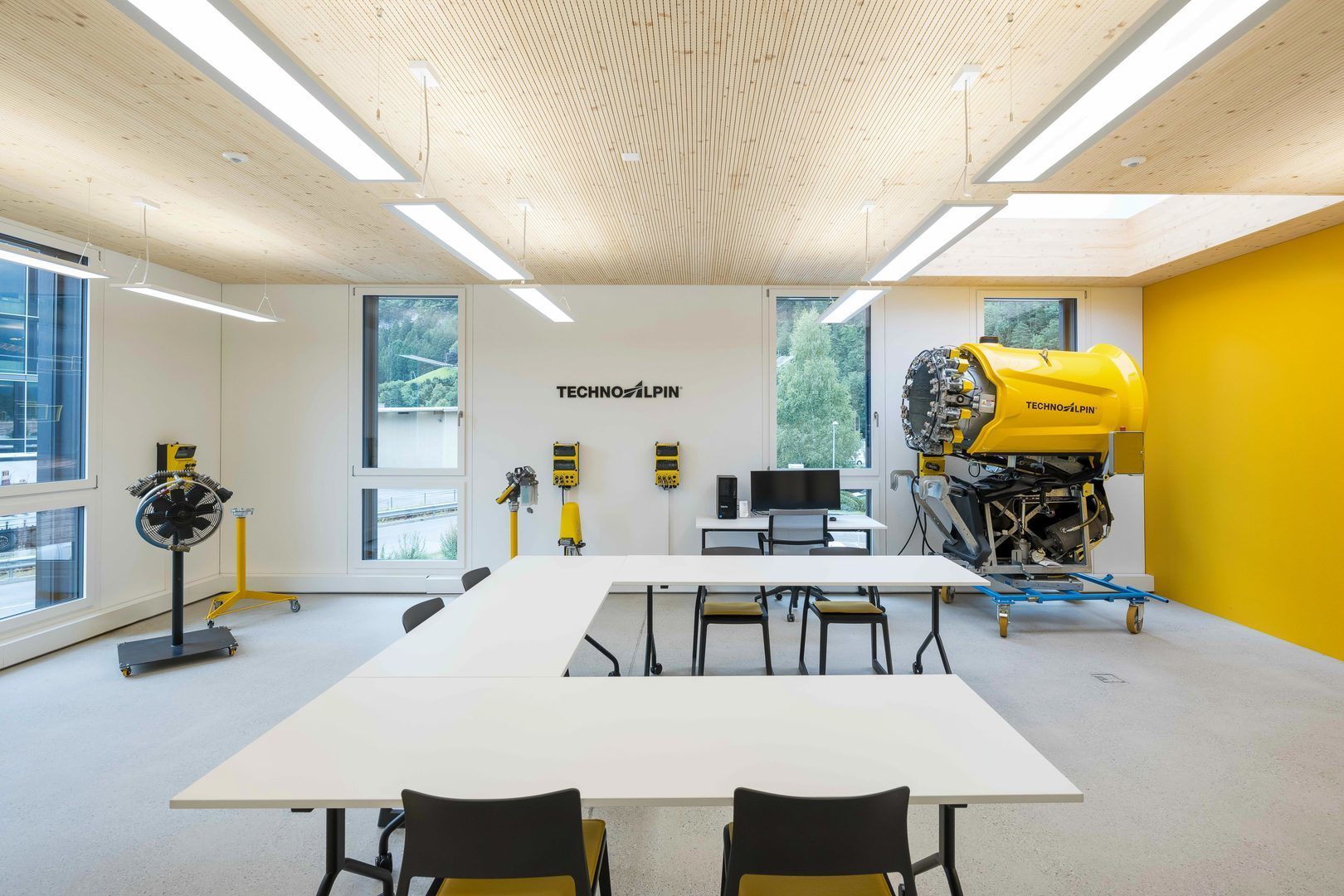

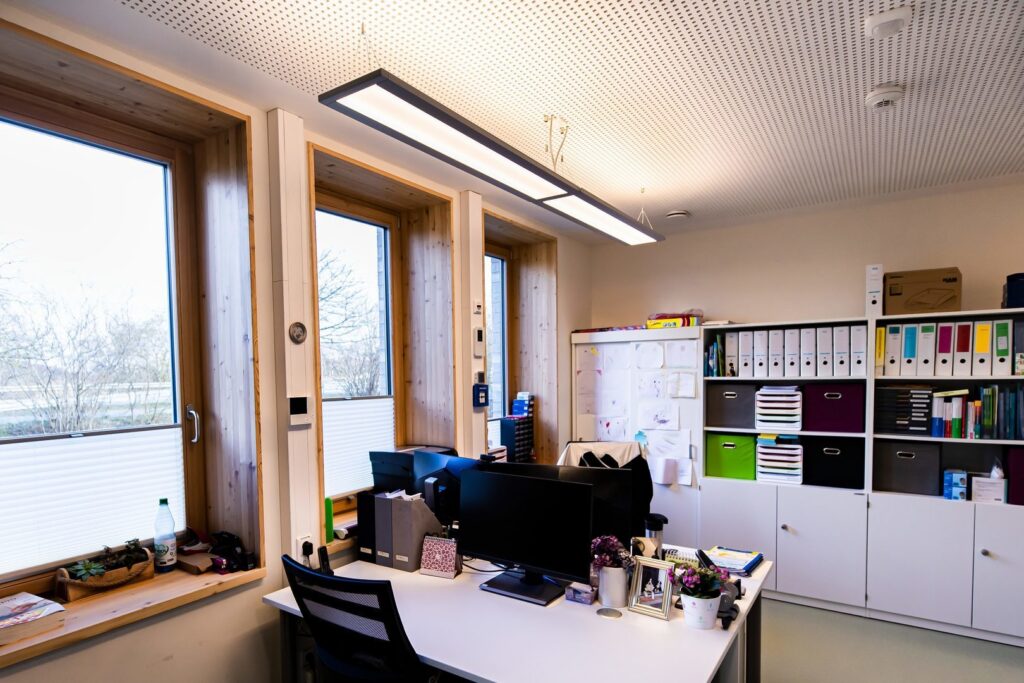

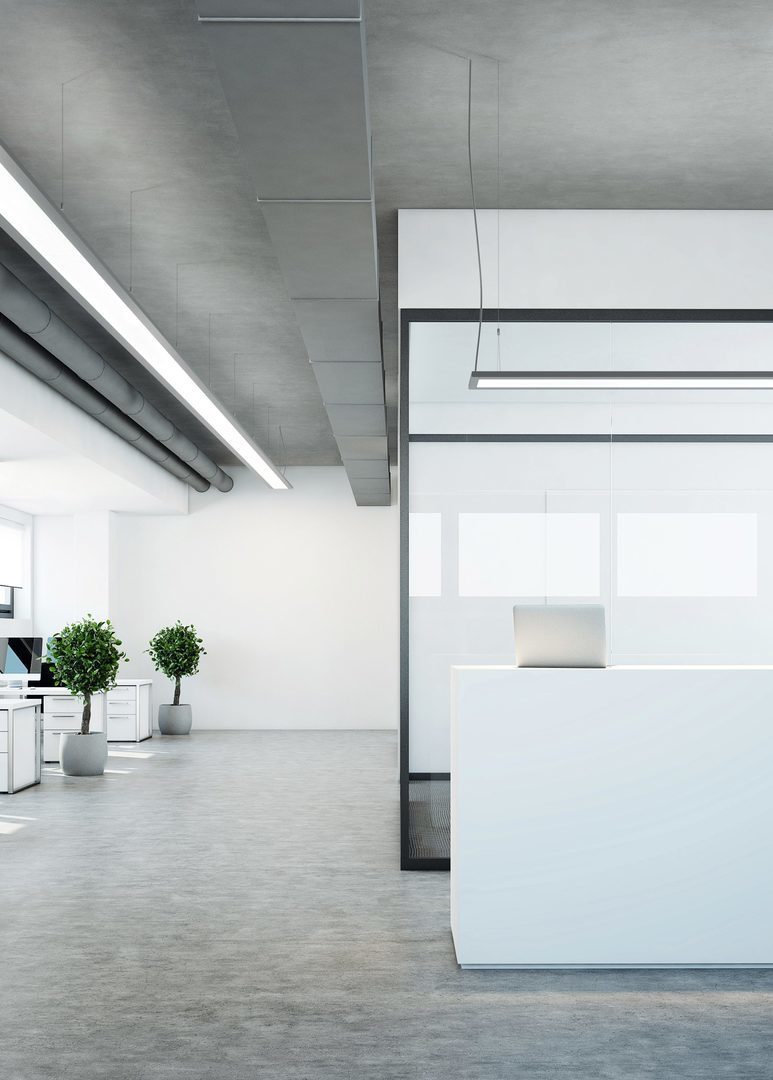

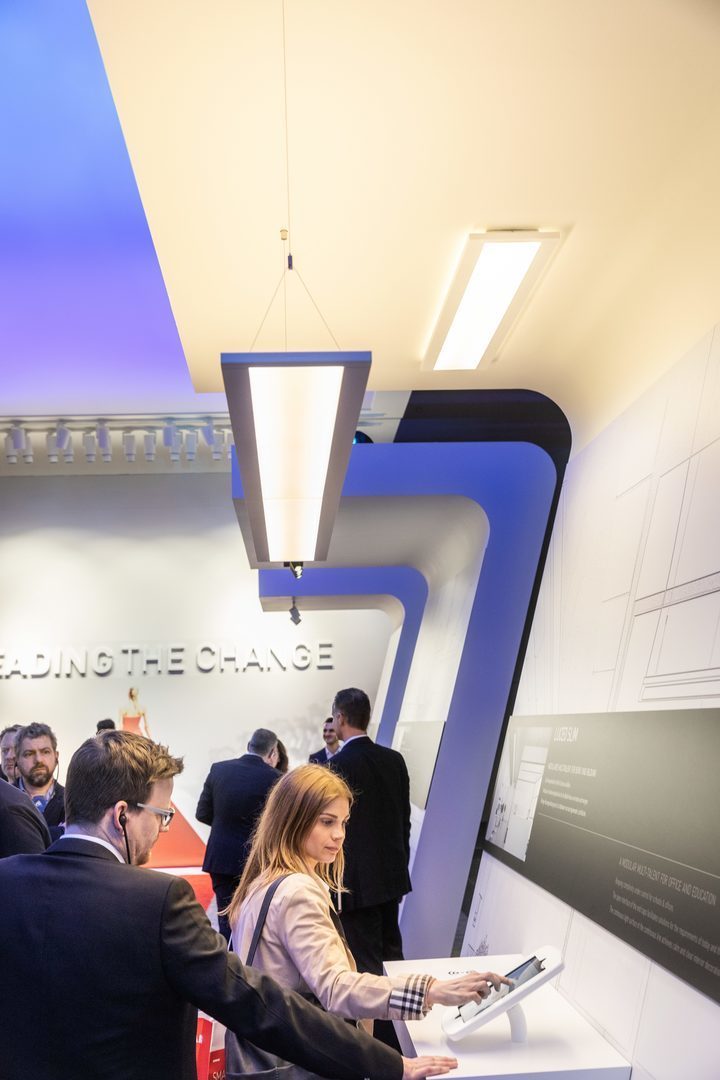

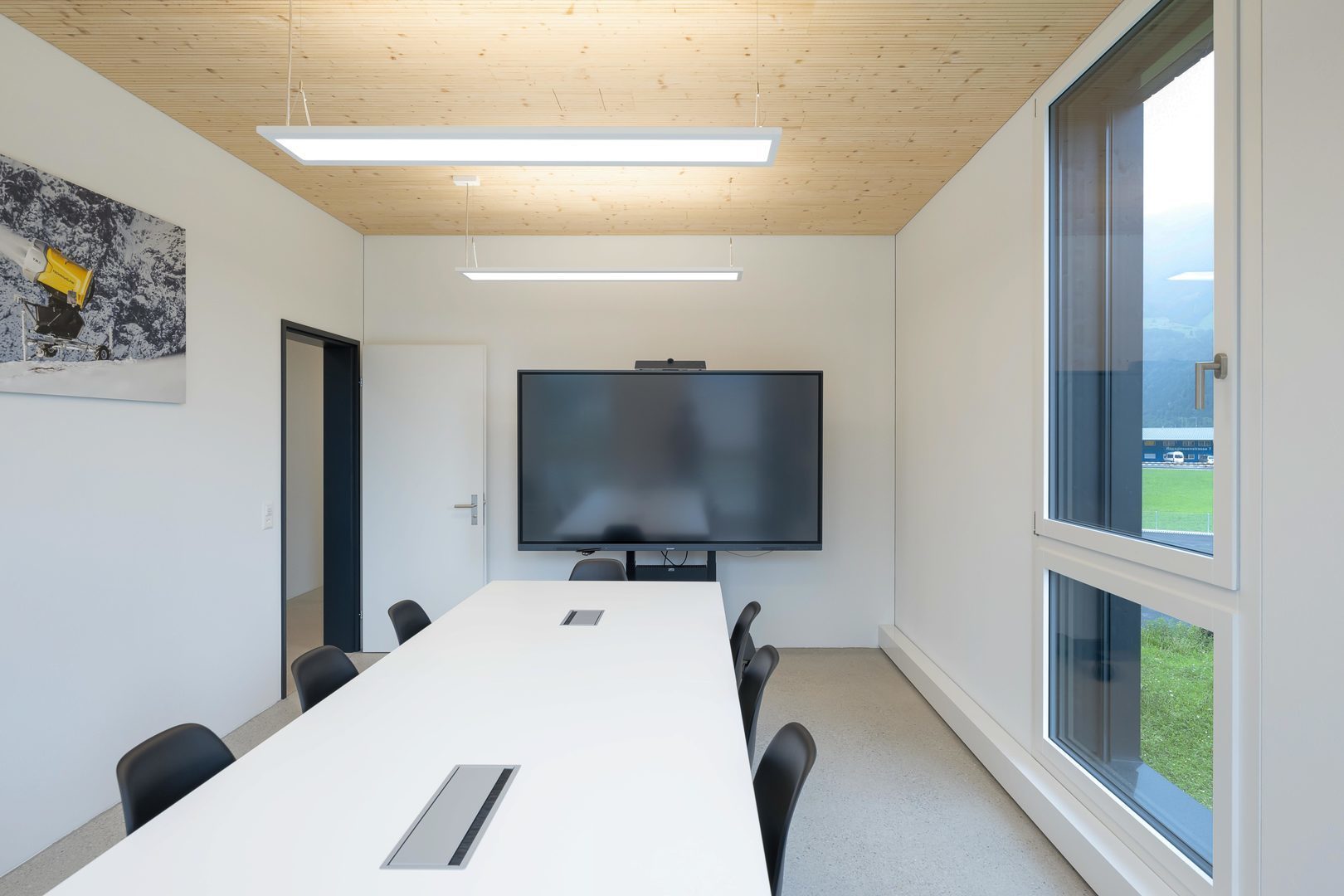

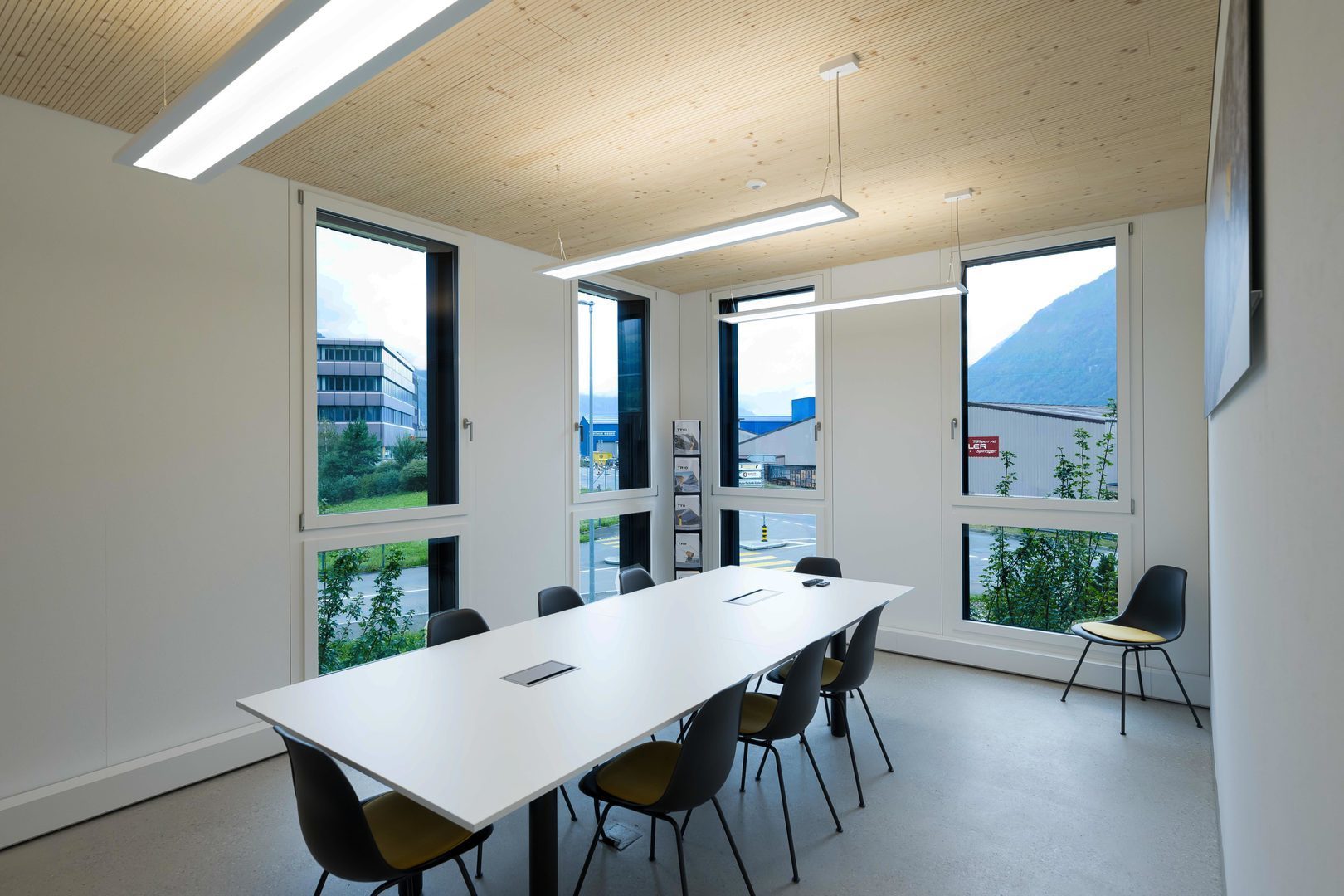

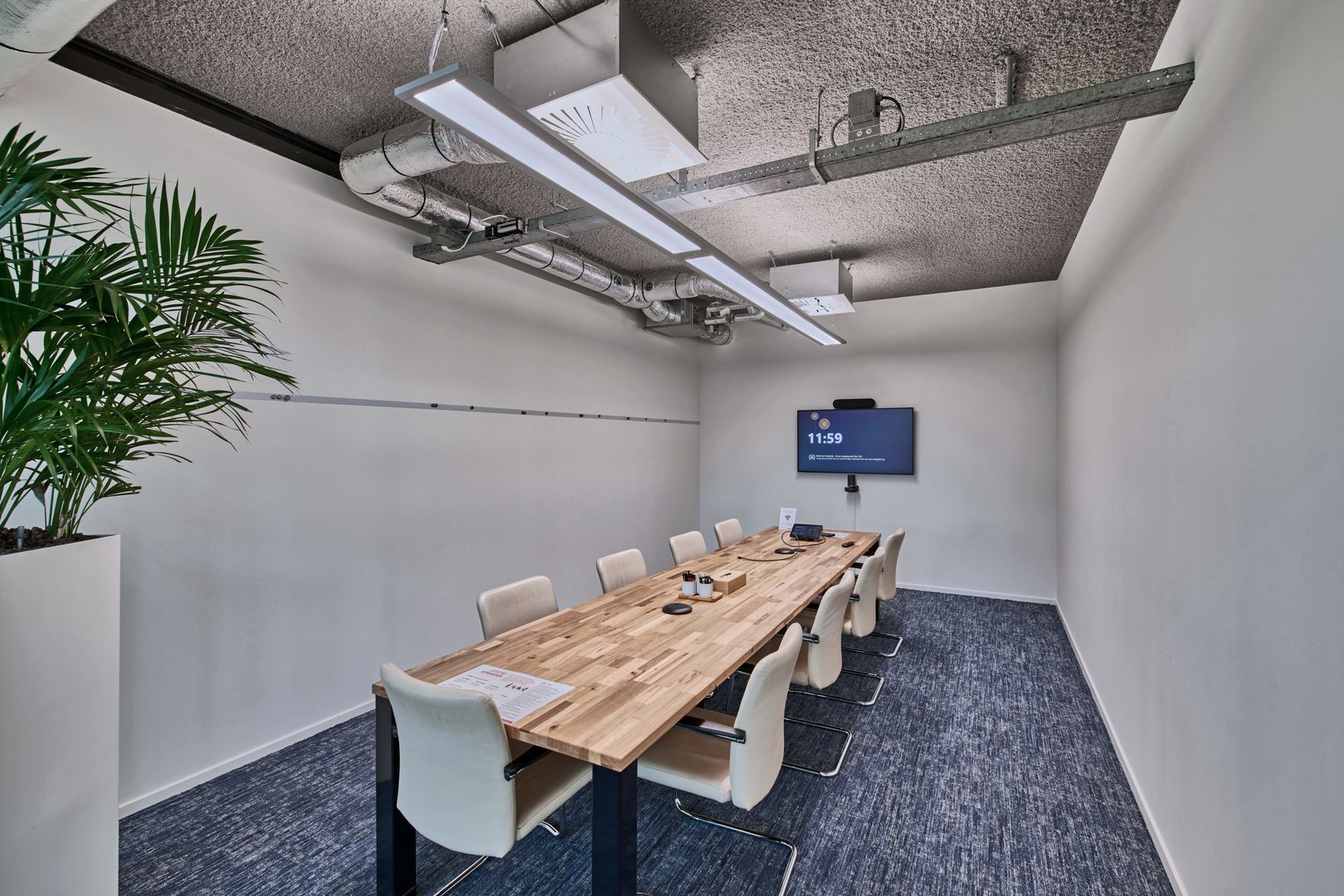

För attraktiv belysning av kontor, försäljningsytor, utställningslokaler, banker, biljetthallar, skolor och utbildningslokaler.
Monteringsmetoder
I kombination med de tillbehör (beställs separat) för önskad applikation är modulen lämplig för pendlad och utanpåliggande installation. Upphängda kontinuerliga applikationer runt hörn är möjliga med knutpunkt som beställs separat.
Optiskt system
Med högeffektiva CDP-mikroprismor. Med direkt och indirekt ljusfördelning i applikationer med pendlade armaturer. Fördelning av total ljusfördelning (direkt/indirekt): 40% / 60%. I applikationer som utanpåliggande armatur med övervägande direkt ljusfördelning med indirekt komponent för takbelysning. Bländningsbegränsning enligt UGR-klassning (EN 12464-1) < 16. VDU-arbetsplatskompatibel enligt 12464-1 Helt harmonisk ljuseffekt tack vare homogent upplyst ljusemission.
LED-system

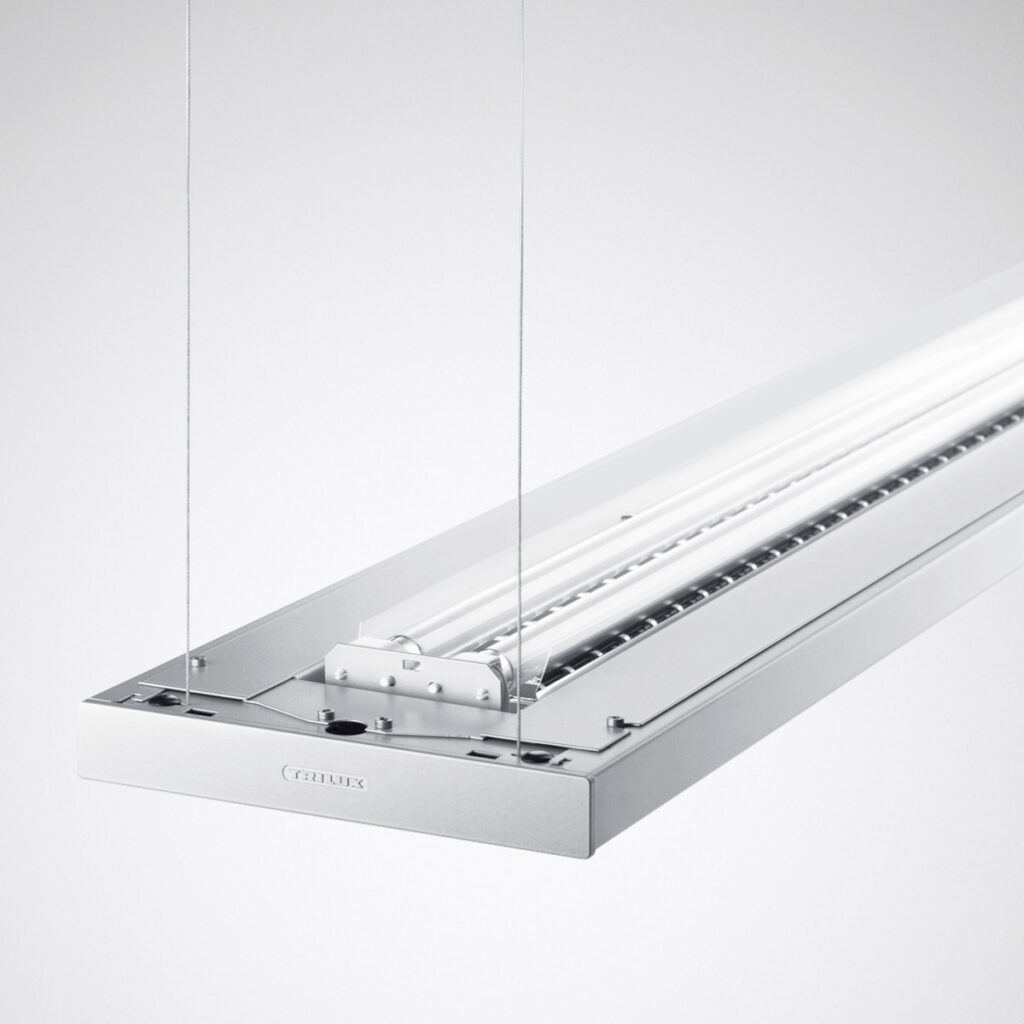

LED-system med vinklade lysdioder placerade i sidled mot ljusemissionsöppningen och ett kammarsystem för högeffektiv reflektion och överföring av ljuset. Nominellt ljusflöde i pendlad armaturapplikation 3800 lm, Effektfaktor λ > 0,95. Färgtemperatur 3000K/4000K, färgåtergivningsindex (CRI) Ra > 80. Genomsnittlig servicelivslängd L90(tq 25 °C) = 50 000 timmar.
Armaturhus
Armaturstomme av extruderad aluminiumprofil. Gavlar av pressgjuten aluminium. Armatur lösningsmedelsfri pulverlackerad vit (RAL 9016). Tillåten omgivningstemperatur (ta): -20 °C – +25 °C. Säkerhetsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20, slagtålighetsnivå enligt IEC 62262: IK03, provningstemperatur för trådglödtest enligt IEC 60695-2-11: 650 °C.
Elektrisk anslutning
Elektrisk anslutning upprättas genom att fästa gaveln. Oberoende elektrisk anslutning av enheter.
Elektrisk version
Med elektronisk transformator, digitalt dimbar (DALI). LED-driver enligt DALI-2 standard (EN 62386). Armaturen är för tänd/släck och dimbar med touchfunktion via DALI-styrterminaler (Touch DIM). LED-drivern är utbytbar i enlighet med ekodesignkraven (VO (EU) 2019/2020). Armaturen kan på begäran utrustas med funktionen Monitoring Ready (MOR). Armaturen uppfyller de grundläggande kraven i tillämpliga EU-förordningar och produktsäkerhetslagstiftning och bär CE-symbolen. Armaturen är även ENEC-certifierad av en oberoende testmyndighet.
För montage som utanpåliggande takarmatur
De grundläggande tillbehören för att kombinera modulen för utanpåliggande montage är LuceoS D1 ZD/färg eller LuceoS D2 ZD/färg. Takmontagesystemet måste beställas separat. I leveransomfånget för det utanpåliggande taksystemet ingår redan en gavel, den andra gaveln måste beställas separat. Förutom standardgavlar och linjeanslutningar utan tilläggsfunktioner finns dessa även som tillval med sensorfunktioner för anslutning till LiveLink ljusstyrningssystem

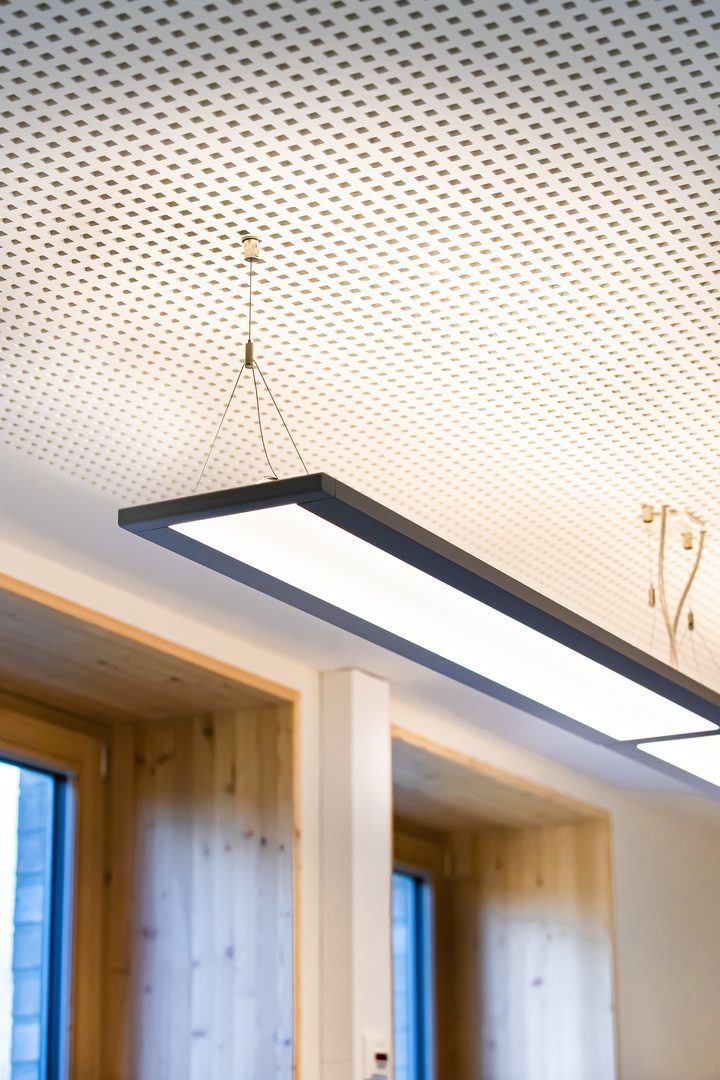

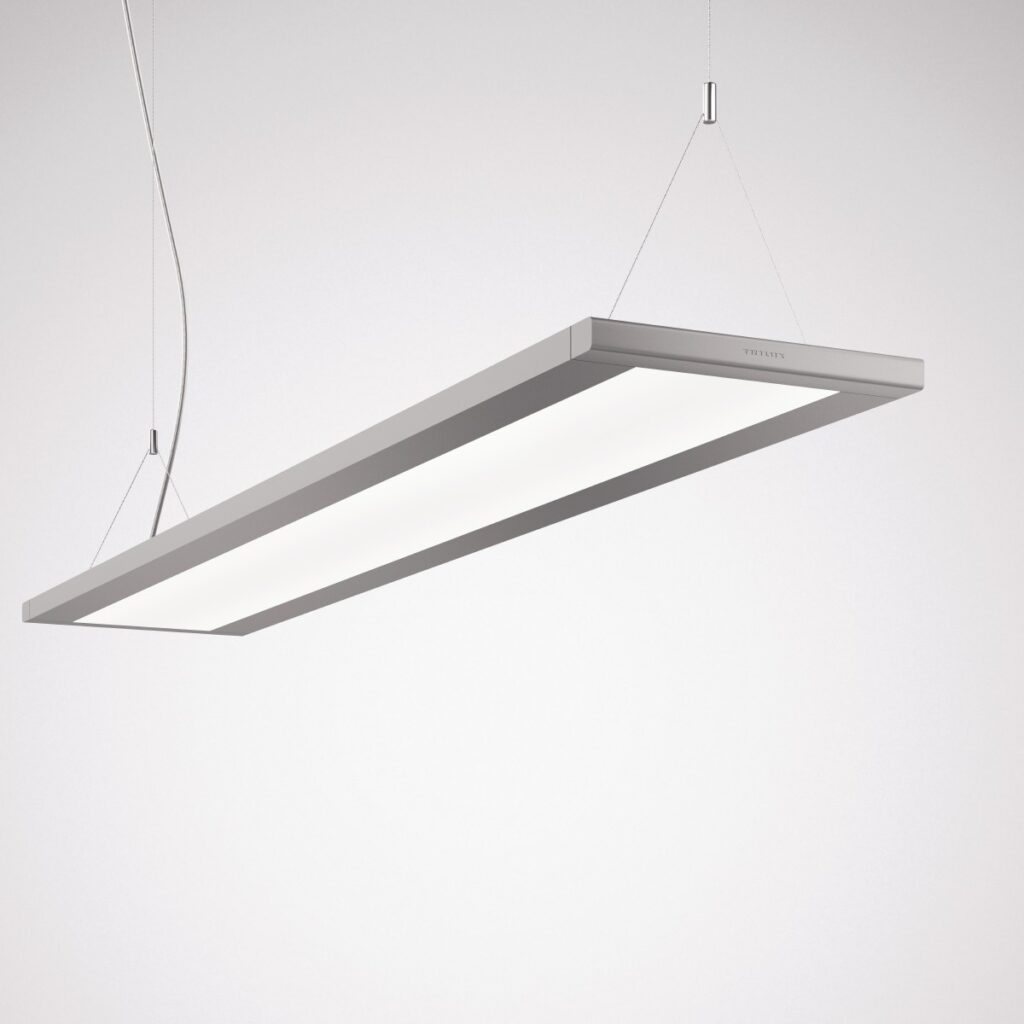

För montage som pendlad armatur
Beställ anslutningskabel, gavlar och vajerupphängningar separat. Kontaktdon för användning av armaturen som genomgående linjer finns som tillval. Takkopplingsdosor finns i olika utföranden som tillval och måste beställas separat. Utöver standardändstycken och ledningsanslutningar utan tilläggsfunktionalitet finns dessa även som tillval med sensorfunktioner för anslutning till LiveLink-ljushanteringssystemet.
Mer information finns i monteringsanvisningen.
Demonteringsinstruktioner (PDF) för produkten finns på: https://www.trilux.com/EcoDesign
