Luceos S-U

Montagesätt	Golvstående
Färg	Vit (RAL9016) Svart (RAL9005) Silvergrå (RAL9006)
Ljusfördelning	Direkt/Indirekt
Optik	Bred
Servicelivslängd	L80 (25 °C) = 50 000 h
Ljusflöde	30000 - 33100 lm
Färgtemperatur	3000K 4000K TW (2700-6500K)
Färgåtergivning	Ra>80
Kapslingsklass	IP20
Slagtålighet	IK02
Styrning	Tänd/släck Ljusreglerbar
Tillval	Närvarosensor LiveLink

Beskrivning

Armaturtyp

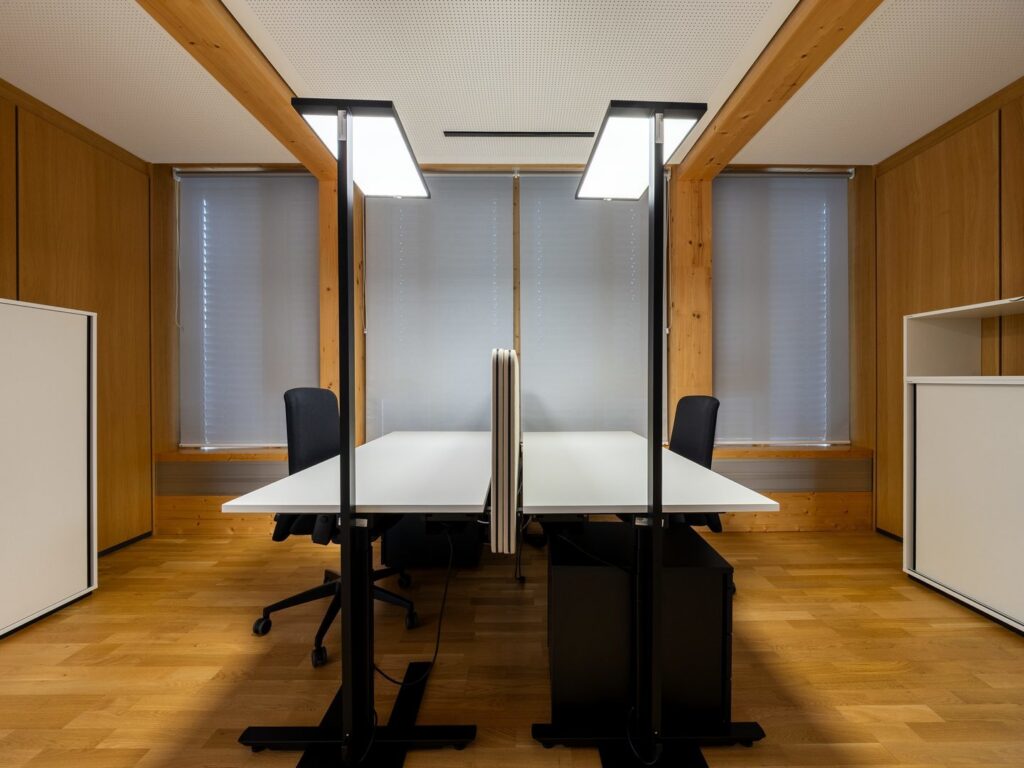

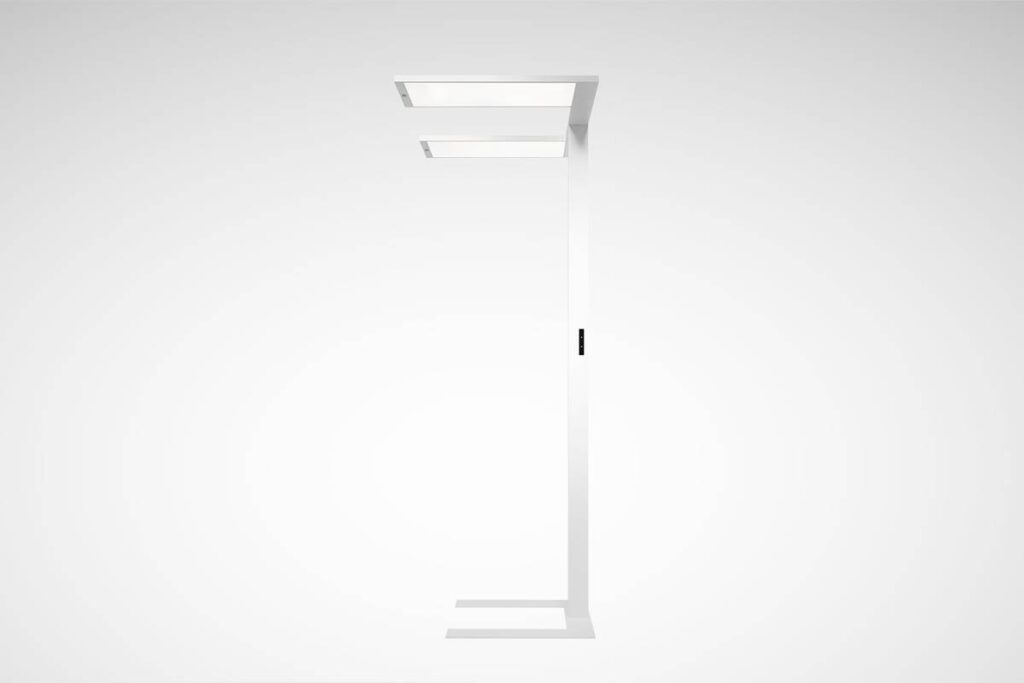

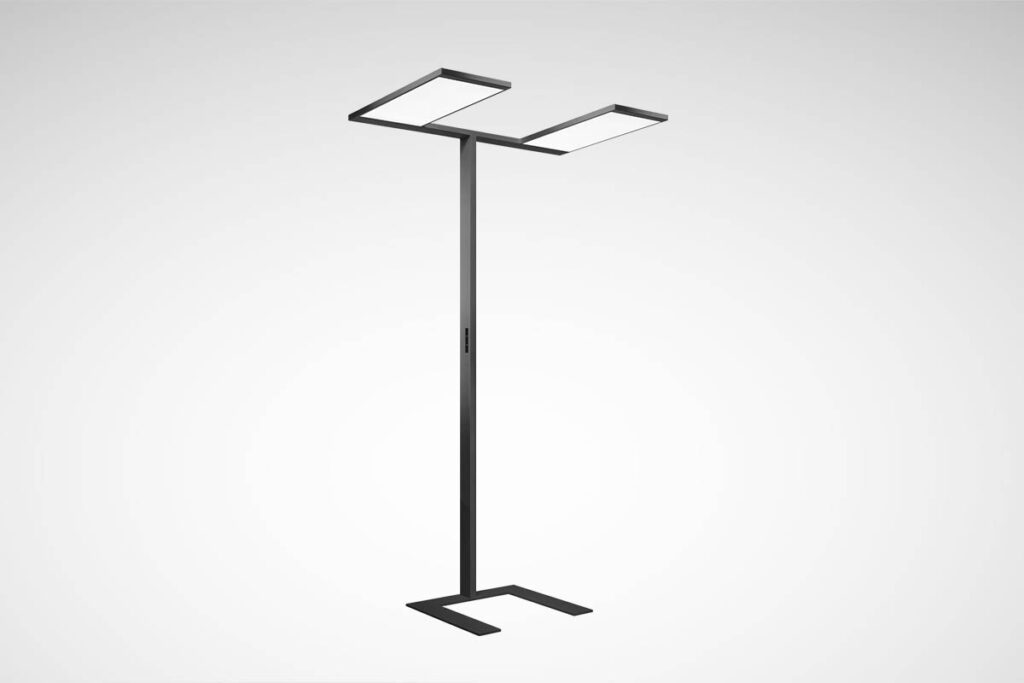

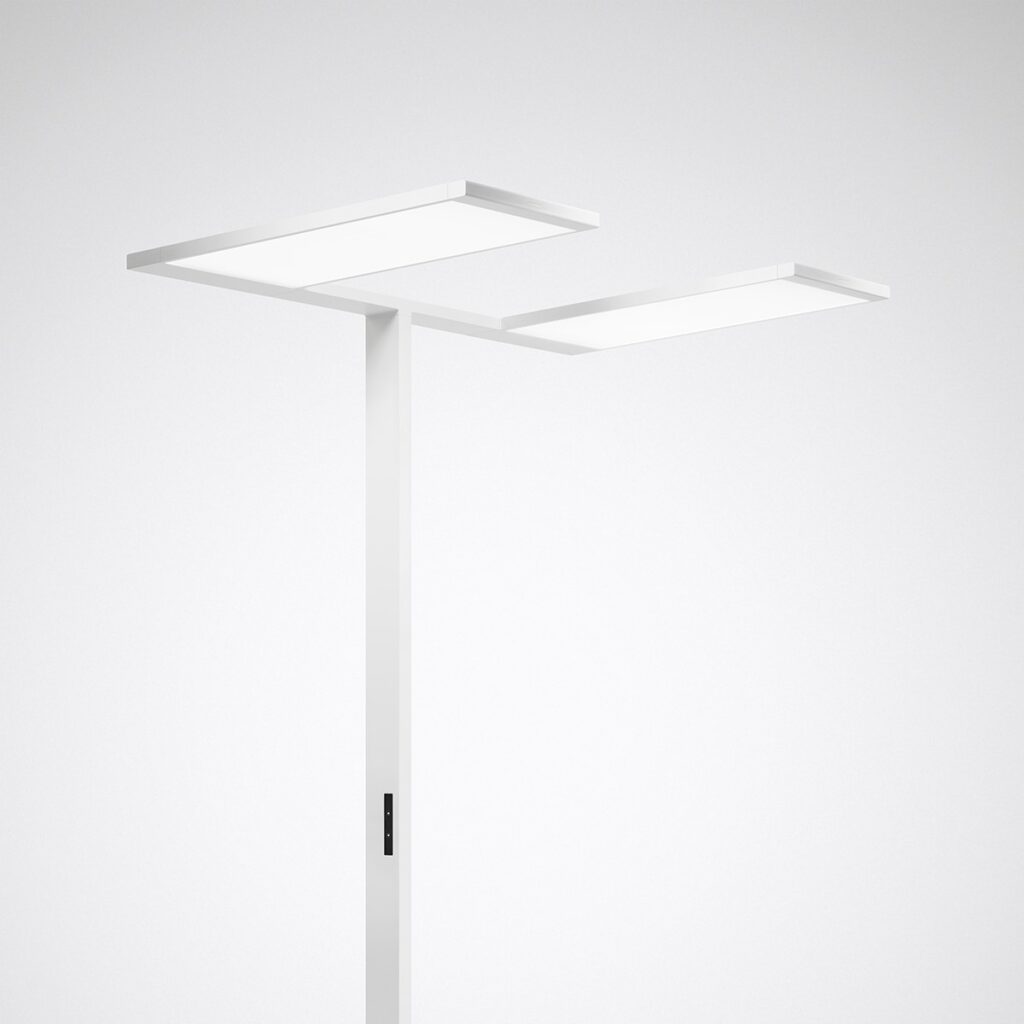

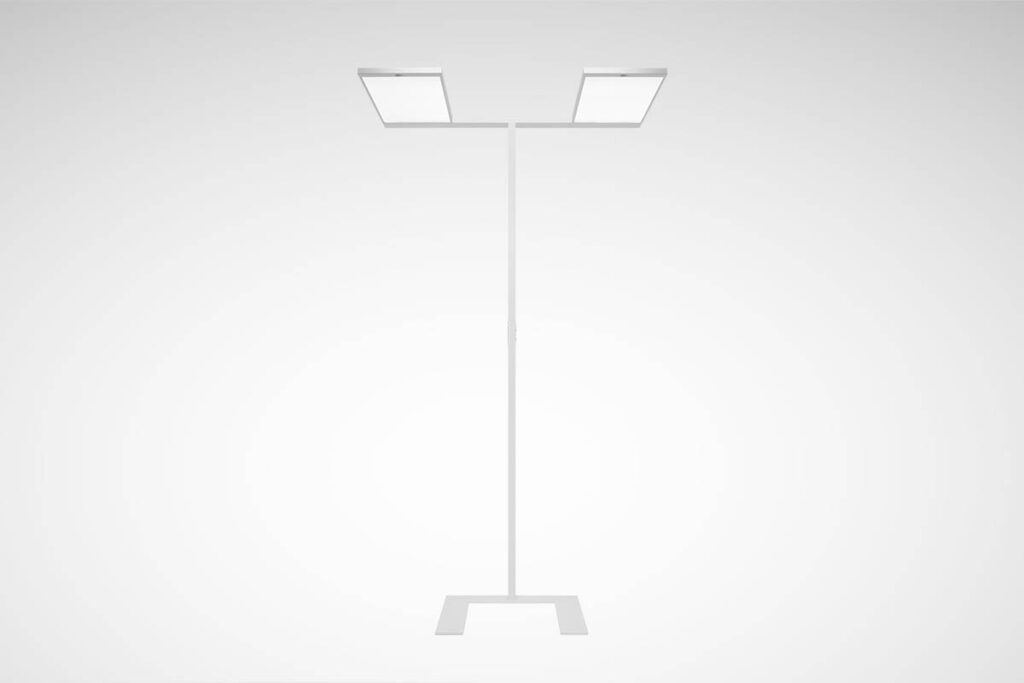

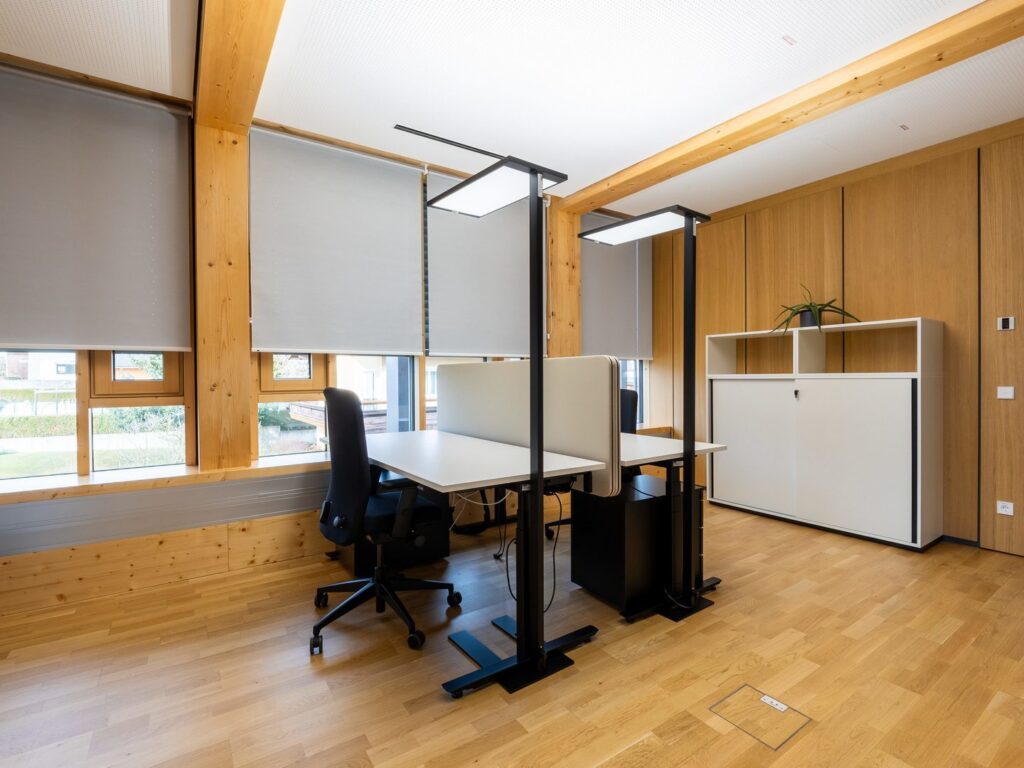

Exklusiv fristående LED-armatur med 2 separat styrbara armaturhuvuden, direkt och indirekt ljusfördelning. För standard-kompatibel belysning av motsatta dubbla arbetsstationer, speciellt om de är avskärmade av skyddspaneler.

Applikationer

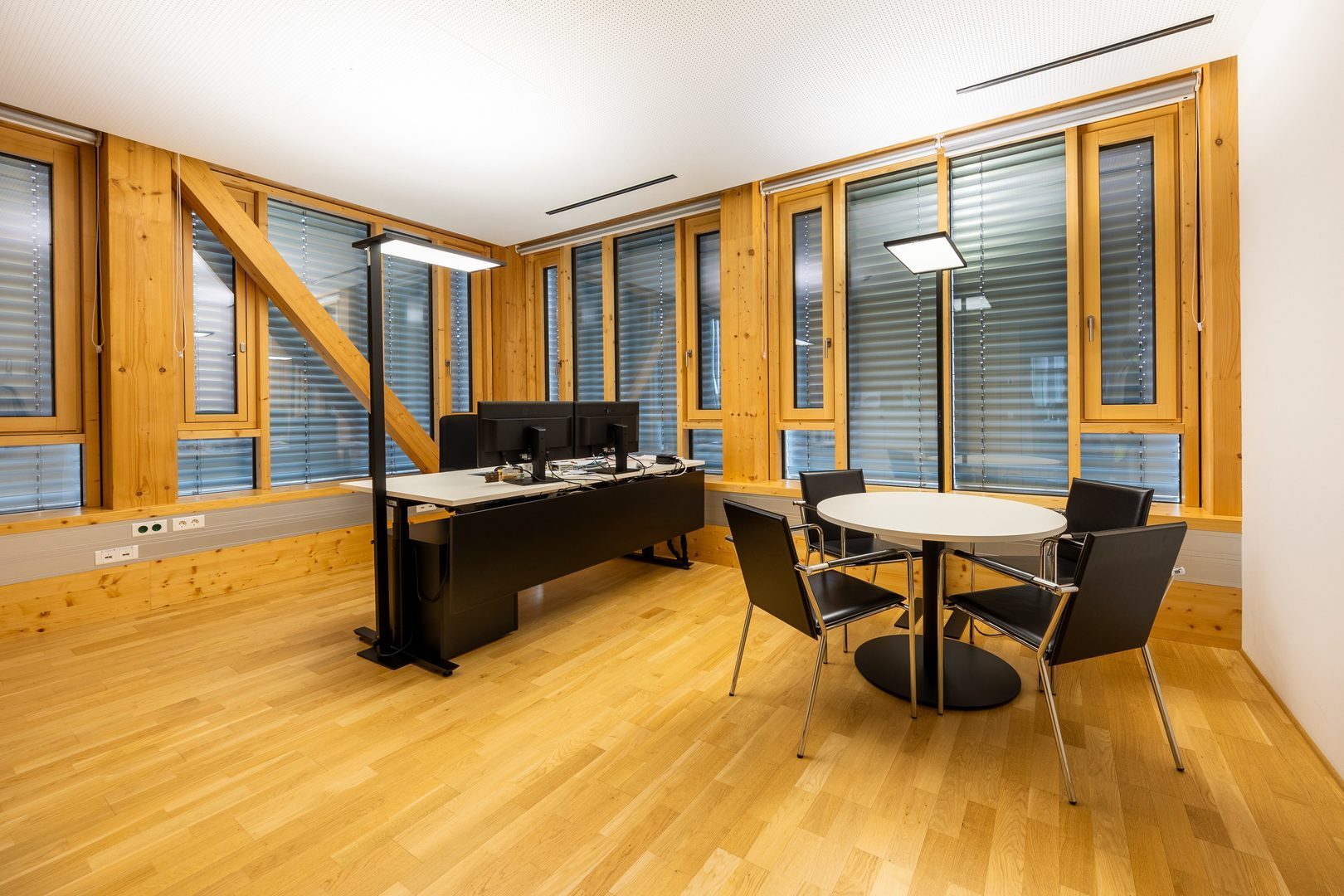

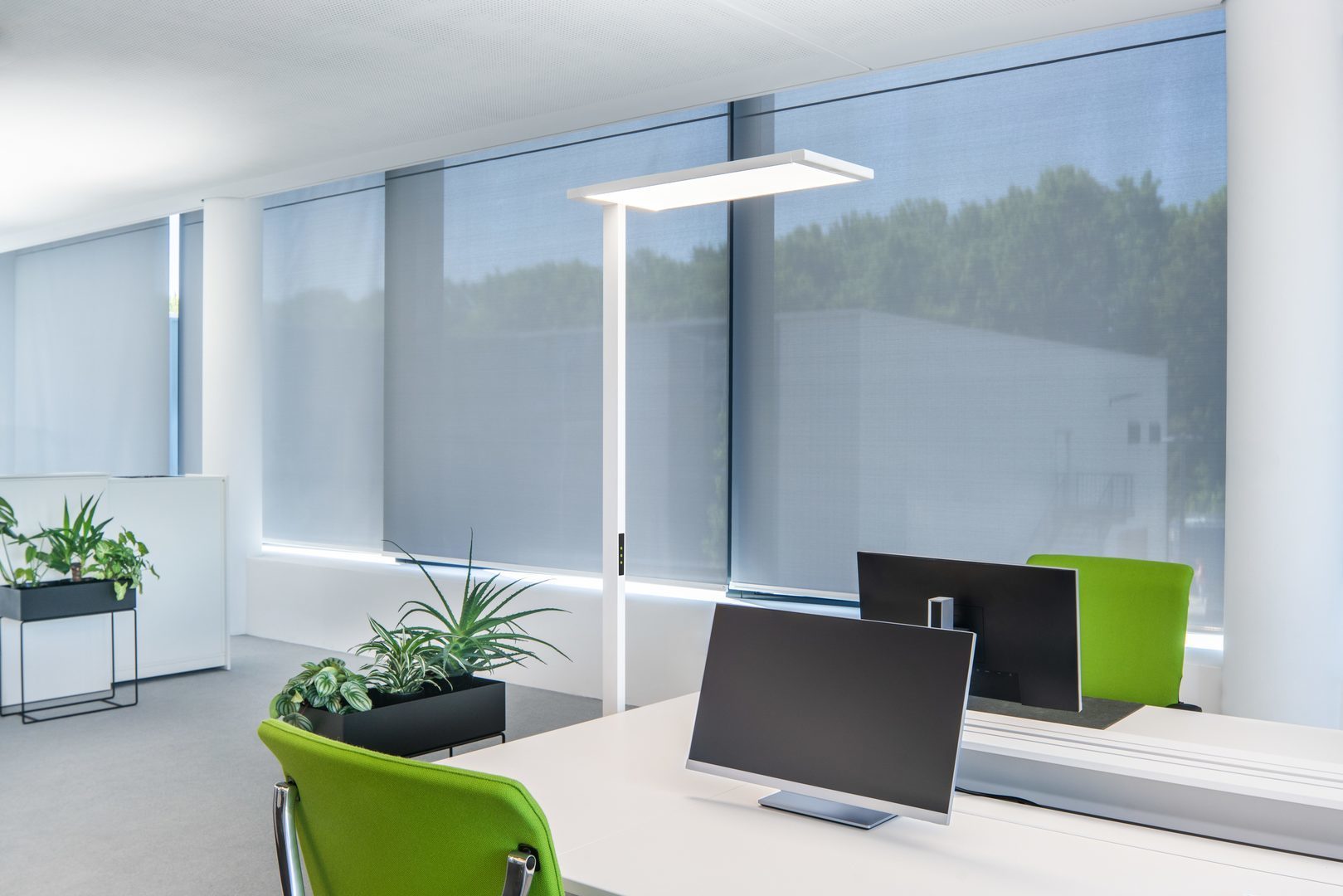

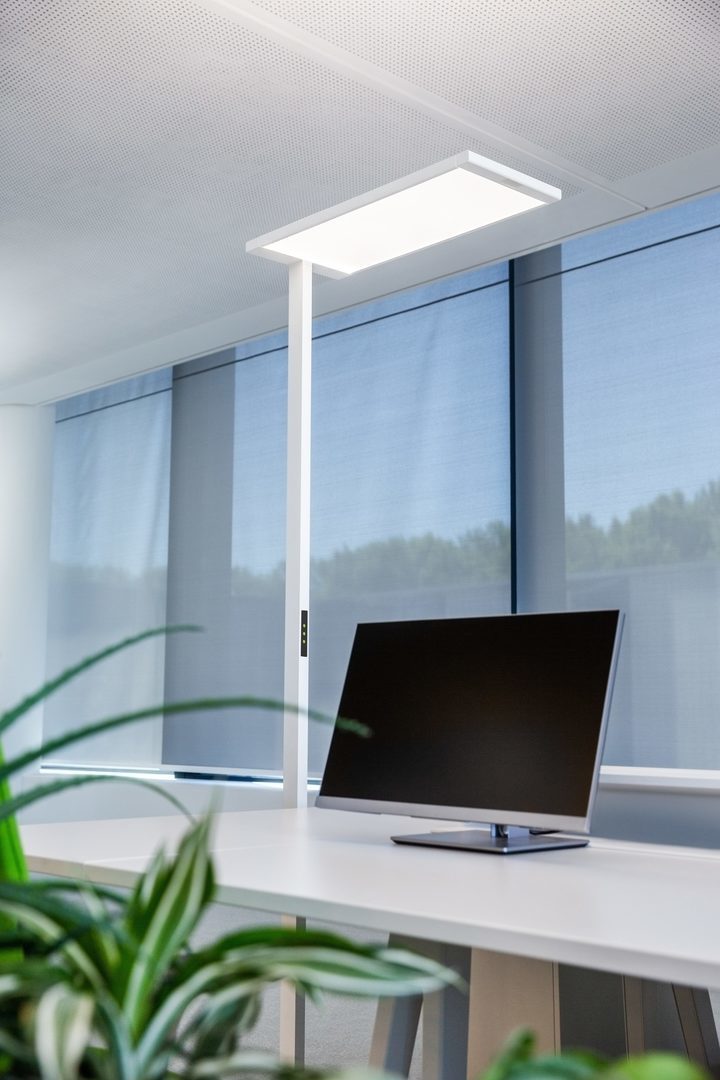

Särskilt lämplig för att utrusta moderna och prestigefyllda kontorsmiljöer av alla slag. Det breda utbudet av varianter av denna familj av fristående armaturer med olika alternativ för nätverksfunktioner möjliggör flexibla, effektiva lösningar på belysningskrav i alla typer av kontorsmiljöer. När det gäller design och fotometriska egenskaper harmoniserar den fristående armaturen med pendlade och utanpåliggande armaturer samt övriga fristående armaturversioner i projektet.

Monteringsmetoder

Armaturen levereras i 4 paket för att skydda de enskilda komponenterna.

Optiskt system

Med sin breda, milt asymmetriska ljusfördelning ger den direkta ljuskomponenten i armaturen en mycket jämn belysning av skrivbordsytan. Den indirekta ljuskomponenten med Lambertian ljusfördelning ger optimal rumsbelysning. Bländningsutvärdering enligt UGR-klassificering (EN 12464-1) < 16. VDU-arbetsstation-kompatibel i enlighet med 12464-1

LED-system

Genomsnittlig servicelivslängd L80(tq 25 °C) = 50 000 timmar. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020).

Armaturhus

Armaturstomme av extruderad aluminiumprofil och pressgjuten aluminium. U-formad armaturfot. Säkerhetsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20, slagtålighetsnivå enligt IEC 62262: IK02, provningstemperatur för trådglödtest enligt IEC 60695-2-11: 650 °C.

Elektrisk koppling

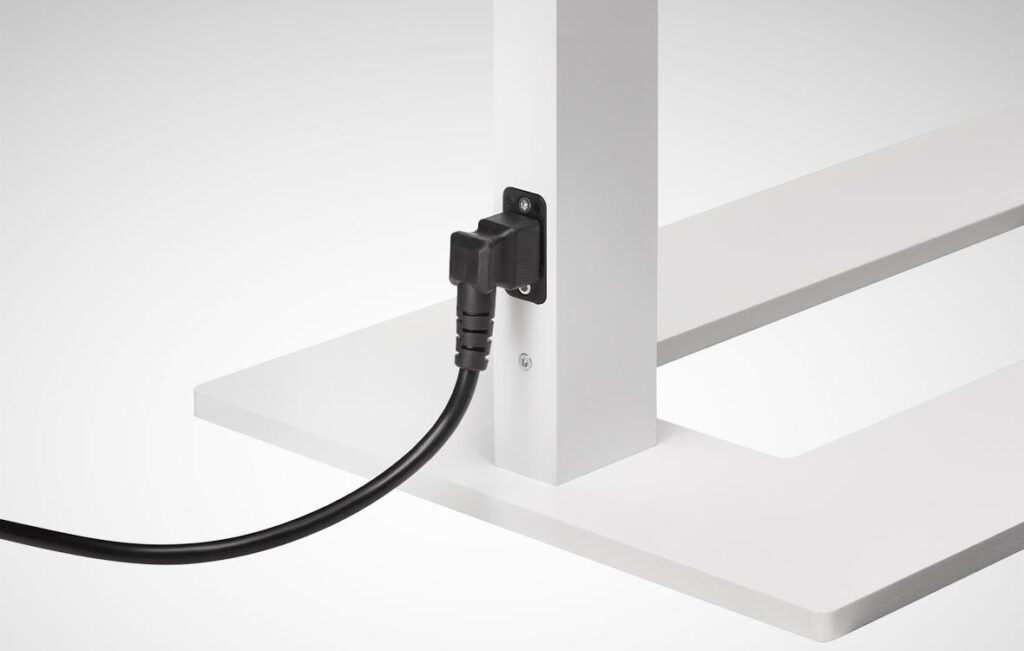

Anslutning via flexibel anslutningskabel 3 x 1 mm² (säkerhetskontakt och C14 apparatuttag), längd ca. 3000 mm. Alternativa kontakttyper tillgängliga: Med anslutningskabel.

Elektrisk version

Med 2 elektroniska LED-drivers, digitalt dimbara (DALI). LED-driver enligt DALI-2 standard (EN 62386). Armaturen är tänd/släck och dimbar med touchfunktion via DALI-styrterminaler (Touch DIM). LED-drivern är utbytbar i enlighet med ekodesignkraven (VO (EU) 2019/2020). 2-vägsomkopplaren tillåter separat tänd/släck och dimning av de direkta och indirekta komponenterna. Armaturen uppfyller de grundläggande kraven i tillämpliga EU-förordningar och produktsäkerhetslagstiftning och bär CE-symbolen.

COM

Utan närvarosensor

COM Plus

Med PIR-sensor

SMC

Med HF-sensor och nätverk

Artikellista – LuceoS S-U

1 armaturhuvud, fristående (upp + ned)

G3 – Ny generation

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Montering	Styrning
60007074	Luceos S-U G3 PAW-IL 300-830 ETDS 01	30 000 lm	Ra>80	3000K	Vit	–	Sensor (PIR)
60007075	Luceos S-U G3 PAW-IL 300-830 ETDS 03	30 000 lm	Ra>80	3000K	Silvergrå	–	Sensor (PIR)
60007076	Luceos S-U G3 PAW-IL 300-830 ETDS 05	30 000 lm	Ra>80	3000K	Svart	–	Sensor (PIR)
60007077	Luceos S-U G3 PAW-IL 300-840 ETDS 01	30 000 lm	Ra>80	4000K	Vit	–	Sensor (PIR)
60007078	Luceos S-U G3 PAW-IL 300-840 ETDS 03	30 000 lm	Ra>80	4000K	Silvergrå	–	Sensor (PIR)
60007079	Luceos S-U G3 PAW-IL 300-840 ETDS 05	30 000 lm	Ra>80	4000K	Svart	–	Sensor (PIR)
60007080	Luceos S-U G3 PAW-IL 300-8TW ETDS 01	30 000 lm	Ra>80	Tunable White (2700–6500K)	Vit	–	Sensor (PIR)
60007081	Luceos S-U G3 PAW-IL 300-8TW ETDS 03	30 000 lm	Ra>80	Tunable White (2700–6500K)	Silvergrå	–	Sensor (PIR)
60007082	Luceos S-U G3 PAW-IL 300-8TW ETDS 05	30 000 lm	Ra>80	Tunable White (2700–6500K)	Svart	–	Sensor (PIR)

G1 – Äldre generation

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Montering	Styrning	Övrigt
7702051	LuceoS S-U PAW-IL 170-830 ETDD 01	17 000 lm	Ra>80	3000K	Vit	–	DALI
7702151	LuceoS S-U PAW-IL 170-830 ETDD 03	17 000 lm	Ra>80	3000K	Silvergrå	–	DALI
7702251	LuceoS S-U PAW-IL 170-830 ETDD 05	17 000 lm	Ra>80	3000K	Svart	–	DALI
7702658	LuceoS S-U PAW-IL 170-830 ETDS 01	17 000 lm	Ra>80	3000K	Vit	–	Sensor (PIR)
7702758	LuceoS S-U PAW-IL 170-830 ETDS 03	17 000 lm	Ra>80	3000K	Silvergrå	–	Sensor (PIR)
7702858	LuceoS S-U PAW-IL 170-830 ETDS 05	17 000 lm	Ra>80	3000K	Svart	–	Sensor (PIR)
7702351	LuceoS S-U PAW-IL 170-840 ETDD 01	17 000 lm	Ra>80	4000K	Vit	–	DALI
7702451	LuceoS S-U PAW-IL 170-840 ETDD 03	17 000 lm	Ra>80	4000K	Silvergrå	–	DALI
7702551	LuceoS S-U PAW-IL 170-840 ETDD 05	17 000 lm	Ra>80	4000K	Svart	–	DALI
7702958	LuceoS S-U PAW-IL 170-840 ETDS 01	17 000 lm	Ra>80	4000K	Vit	–	Sensor (PIR)
7703058	LuceoS S-U PAW-IL 170-840 ETDS 03	17 000 lm	Ra>80	4000K	Silvergrå	–	Sensor (PIR)
7703158	LuceoS S-U PAW-IL 170-840 ETDS 05	17 000 lm	Ra>80	4000K	Svart	–	Sensor (PIR)
7704151	LuceoS S-U PAW-IL 300-830 ETDD 01	30 000 lm	Ra>80	3000K	Vit	–	DALI
7704251	LuceoS S-U PAW-IL 300-830 ETDD 03	30 000 lm	Ra>80	3000K	Silvergrå	–	DALI
7704351	LuceoS S-U PAW-IL 300-830 ETDD 05	30 000 lm	Ra>80	3000K	Svart	–	DALI
7704758	LuceoS S-U PAW-IL 300-830 ETDS 01	30 000 lm	Ra>80	3000K	Vit	–	Sensor (PIR)
7704858	LuceoS S-U PAW-IL 300-830 ETDS 03	30 000 lm	Ra>80	3000K	Silvergrå	–	Sensor (PIR)
7704958	LuceoS S-U PAW-IL 300-830 ETDS 05	30 000 lm	Ra>80	3000K	Svart	–	Sensor (PIR)
7704451	LuceoS S-U PAW-IL 300-840 ETDD 01	30 000 lm	Ra>80	4000K	Vit	–	DALI
7704551	LuceoS S-U PAW-IL 300-840 ETDD 03	30 000 lm	Ra>80	4000K	Silvergrå	–	DALI
7704651	LuceoS S-U PAW-IL 300-840 ETDD 05	30 000 lm	Ra>80	4000K	Svart	–	DALI
7705058	LuceoS S-U PAW-IL 300-840 ETDS 01	30 000 lm	Ra>80	4000K	Vit	–	Sensor (PIR)
7705158	LuceoS S-U PAW-IL 300-840 ETDS 03	30 000 lm	Ra>80	4000K	Silvergrå	–	Sensor (PIR)
7705258	LuceoS S-U PAW-IL 300-840 ETDS 05	30 000 lm	Ra>80	4000K	Svart	–	Sensor (PIR)
7705351	Luceos S-U PAW-IL 300-830 ETDI 01+LLWP	30 000 lm	Ra>80	3000K	–	–	Smart Connect	LiveLink
7705451	Luceos S-U PAW-IL 300-830 ETDI 03+LLWP	30 000 lm	Ra>80	3000K	–	–	Smart Connect	LiveLink
7705551	Luceos S-U PAW-IL 300-830 ETDI 05+LLWP	30 000 lm	Ra>80	3000K	–	–	Smart Connect	LiveLink
7705651	Luceos S-U PAW-IL 300-840 ETDI 01+LLWP	30 000 lm	Ra>80	4000K	–	–	Smart Connect	LiveLink
7705751	Luceos S-U PAW-IL 300-840 ETDI 03+LLWP	30 000 lm	Ra>80	4000K	–	–	Smart Connect	LiveLink
7705851	Luceos S-U PAW-IL 300-840 ETDI 05+LLWP	30 000 lm	Ra>80	4000K	–	–	Smart Connect	LiveLink
7705951	Luceos S-U PAW-IL 300-8TW ETDI 01+LLWP	30 000 lm	Ra>80	Tunable White (2700–6500K)	–	–	Smart Connect	LiveLink
7706051	Luceos S-U PAW-IL 300-8TW ETDI 03+LLWP	30 000 lm	Ra>80	Tunable White (2700–6500K)	–	–	Smart Connect	LiveLink
7706151	Luceos S-U PAW-IL 300-8TW ETDI 05+LLWP	30 000 lm	Ra>80	Tunable White (2700–6500K)	–	–	Smart Connect	LiveLink

Tillbehör

Art.nr	Benämning	Ljusflöde
–	Standfuss LuceoS S-U 01 vp	–
–	Standfuss LuceoS S-U 03 vp	–
–	Standfuss LuceoS S-U 05 vp	–

Styrning:
ETDD = DALI · ETDS = Sensor (PIR) ·
ETDI = Smart Connect (HF + nätverk) ·
Montering:
FT = Fot · FU = Fot utan sensor · KL = Klämma ·
BS = Base, without sensor ·
LiveLink = LiveLink-nätverksmodul inkluderad
