Beskrivning
Systembeskrivning
Ljusstyrningssystemet TRILUX LiveLink Premium möjliggör automatisk och manuell styrning av alla ljuspunkter i en byggnad via ett centralt system. Det DALI-baserade systemet fungerar med en kombination av server och DALI/Ethernet-gateways. Servern fungerar som en central styrenhet och kan beroende på sin prestanda styra ett nästan obegränsat antal armaturer. De enskilda systemkomponenterna är anslutna till servern via en Ethernet-switch. Denna switch fungerar som en kontakt och distribuerar serverns signaler till de specifika komponenterna. Flera Ethernet-switchar kan också sammankopplas, vilket möjliggör installationer med ett nästan obegränsat antal styrda DALI-enheter (t.ex. sensorer, armaturer och ställdon). Idrifttagning och styrning med LiveLink Premium är bekväm och enkel med en app.
Produktbeskrivning

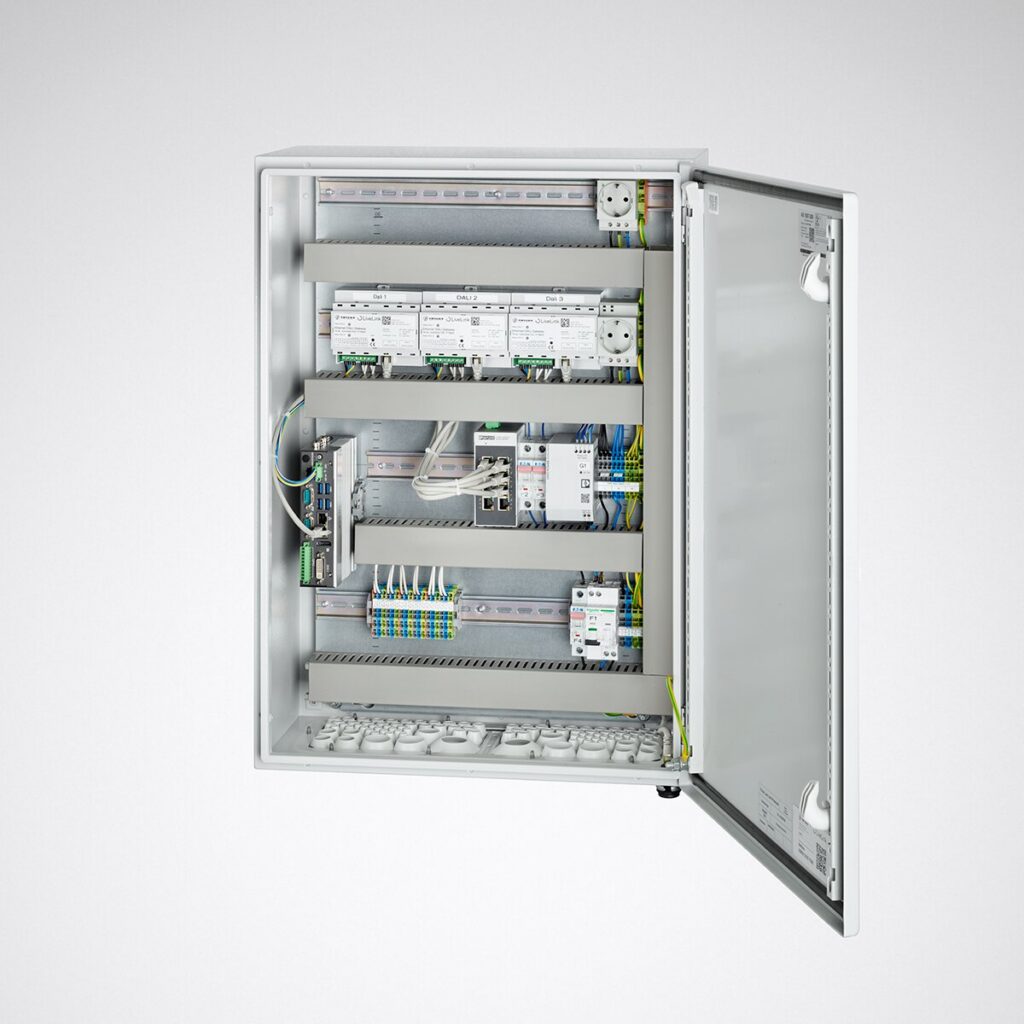

Anslutningsklart LiveLink Premium-styrskåp. Med central styrenhet och 10 DALI-linjer för central styrning av upp till 640 DALI-armaturer.
Det förkonfigurerade serverpaketet innehåller följande DIN-skenemonterade, trådbundna komponenter i ett robust stålskåp:
1 x LiveLink Premium-server
1 x LiveLink Premium Server-nätaggregat
5 x LiveLink Premium Ethernet DALI Gateway
1 x 8-portars Ethernet-switch
Uttag
Säkringar
Anslutningsterminaler
Externt Ethernet-uttag
Jordbrytare (RCD)
Serverpaketet kan utökas med ytterligare LiveLink Premium DALI-gateways (TOC: 7778800) eller LiveLink Premium-utbyggnadssatser (TOC: 7321700 eller 7321800) för att inkludera valfritt antal DALI-linjer. Styrning och hantering av upp till 2000 DALI-enheter såsom armaturer, enkelbatterisystem, sensorer, tryckknappskopplare och andra DALI-kompatibla enheter.
De installerade DALI-gateways har vardera 2 DALI-linjer och är DALI-2-certifierade. Certifieringen tillåter användning av alla DALI-2-enheter inom ramen för de stödda systemfunktionerna. DALI-linjerna har en integrerad bussmatning på 200 mA och kan adressera upp till 64 armaturer och ytterligare 64 sensorer/tryckknappar per linje. Kabellängden per DALI-linje är begränsad till maximalt 300 m vid användning av minst 1,5 mm2 isolerad kopparkabel. Det maximala antalet enheter beräknas utifrån summan av enheternas individuella strömförbrukningar.
Valfri integrering i byggnadssystem, molnanslutning och idrifttagning med LiveLink ONE-appen sker via en säker Ethernet IP-nätverksanslutning. För idrifttagning med en mobil enhet rekommenderas användning av en WLAN-router (ingår ej i leveransen).
Systemet erbjuder följande grundläggande ljusstyrningsfunktioner:
Kompatibilitet mellan olika DALI-enheter baserat på DALI-2.
Alla DALI-2-armaturer, sensorer, nödbelysningsbatterisystem och manövergränssnitt kombinerade i ett gemensamt nätverk.
Automatisk drift och olika manövergränssnitt för manuell omkoppling och dimning av belysningen eller för att hämta ljusscener.
Energibesparingar genom närvarodetektering och dagsljusberoende styrning i kombination med olika sensorer.
Skapa ljusscener och ljussekvenser samt individuella och händelsebaserade tidsscheman, t.ex. beroende på den integrerade realtidsklockan med astrofunktion eller en skymningsrelä.
Manuell färgtemperaturreglering och automatiserad HCL-kurva.
Komfortfunktioner med valfri grundbelysning och automatisk styrning av angränsande belysningsområden.
Serverkitet möjliggör följande specifika funktioner i systemet med de anslutna DALI-enheterna:
Flexibel gruppering och styrning av varje enhet via belysningsplan eller byggnadsstruktur möjlig
Central styrning av hela systemet samt individuell drift av enskilda armaturer / belysningsgrupper
Idrifttagning*, drift och övervakning via LiveLink ONE-appen tillgänglig för iOS-, Android- och Windows-system (* Användargodkännande via TRILUX ONE kundportal krävs)
Konfigurationen kan ändras eller utökas när som helst
Positionsspecifik och enkel identifiering och efterföljande drift av enheterna genom integrering av belysningsplaner och byggnadsstrukturer
Nätverksanslutning med LiveLink Cloud för att använda tjänsten ”Light Monitoring” via Ethernet IP / router
Dashboard inklusive live view och fjärrstyrningsfunktion
Valfri kontroll och loggning av systemanvändning, energiförbrukning och status för enheter och funktioner
Nätverksintegration i fastighetsstyrningssystem via Ethernet IP (BACnet, KNX, MQTT)
Systemövergripande styrfunktioner och datautbytesfunktioner
Nätverksintegration av trådlösa komponenter / armaturer (Bluetooth, EnOcean) via gateways på DALI-linjen för att även styra trådlöst anslutna systemenheter
Produktegenskaper
Kopplingsskåp för väggmontering. Tillverkad av stål. Nätspänning: 220 – 240 VAC. Höljets mått (L x B x H) 250 mm x 500 mm x 700 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP54.
