Beskrivning
Systembeskrivning
Ljusstyrningssystemet TRILUX LiveLink Premium möjliggör automatisk och manuell styrning av alla ljuspunkter i en byggnad via ett centralt system. Det DALI-baserade systemet fungerar med en kombination av server och DALI/Ethernet-gateways. Servern fungerar som en central styrenhet och kan beroende på sin prestanda styra ett nästan obegränsat antal armaturer. De enskilda systemkomponenterna är anslutna till servern via en Ethernet-switch. Denna switch fungerar som en kontakt och distribuerar serverns signaler till de specifika komponenterna. Flera Ethernet-switchar kan också sammankopplas, vilket möjliggör installationer med ett nästan obegränsat antal styrda DALI-enheter (t.ex. sensorer, armaturer och ställdon). Idrifttagning och styrning med LiveLink Premium är bekväm och enkel med en app.
Produktbeskrivning

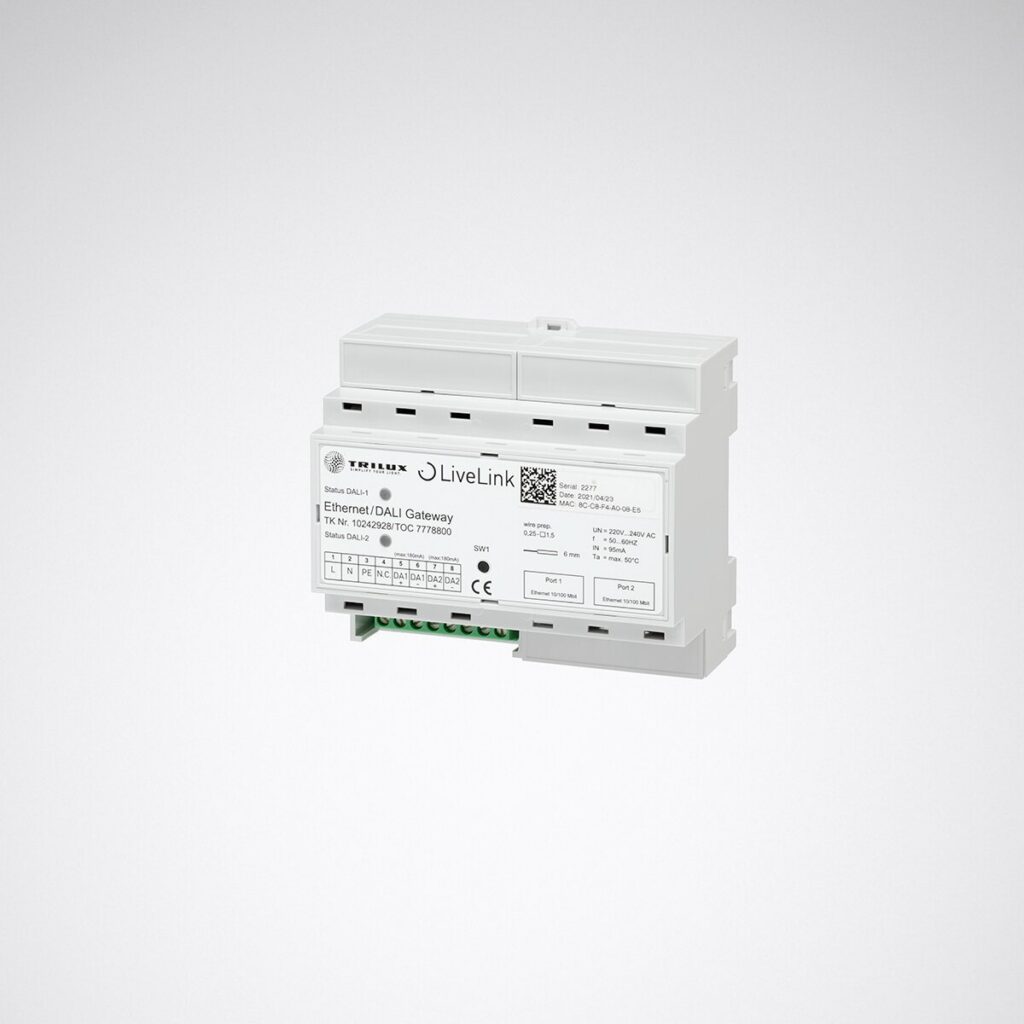

Ethernet DALI-gateway med två DALI-linjer för styrning av DALI-enheter via en LiveLink Premium central styrenhet. DALI-2-certifierad. Certifieringen tillåter användning av alla DALI-2-enheter inom ramen för de stödda systemfunktionerna. DALI-linjerna har en integrerad bussmatning på 200 mA och kan adressera upp till 64 armaturer och ytterligare 64 sensorer/tryckknappar per linje. Kabellängden per DALI-linje är begränsad till maximalt 300 m vid användning av minst 1,5 mm2 isolerad kopparkabel. Det maximala antalet enheter beräknas utifrån summan av enheternas individuella strömförbrukningar. Två Ethernet-portar, utformade som switch, gör det möjligt att ansluta upp till fem gateways till varandra och ge serviceåtkomst. Anslutningen till den centrala styrenheten som krävs för funktionen upprättas också via Ethernet-porten. Systemkontroll, statusutvärdering och systemåterställning via integrerade knappar och signal-LED:er.
Systemet erbjuder följande grundläggande ljushanteringsfunktioner:
Kompatibilitet mellan olika DALI-enheter baserat på DALI-2.
Alla DALI-2-armaturer, sensorer, nödbelysningsbatterisystem och manövergränssnitt kombinerade i ett gemensamt nätverk.
Automatisk drift och olika manövergränssnitt för manuell omkoppling och dimning av belysningen eller för att hämta ljusscener.
Energibesparingar genom närvarodetektering och dagsljusberoende styrning i kombination med olika sensorer.
Skapa ljusscener och ljussekvenser samt individuella och händelsebaserade tidscheman, t.ex. beroende på den integrerade realtidsklockan med astrofunktion eller en skymningsrelä.
Manuell färgtemperaturreglering och automatiserad HCL-kurva.
Komfortfunktioner med valfri grundbelysning och automatisk styrning av angränsande belysningsområden.
Produktegenskaper
Skenmonterad enhet med 6 underenheters bredd för installation i kopplingsskåpet på DIN-skena. Nätspänning: 220 – 240 VAC. Husmått (L x B x H) 106 mm x 90 mm x 60 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20.
