Beskrivning
Systembeskrivning
Ljusstyrningssystemet TRILUX LiveLink Premium möjliggör automatisk och manuell styrning av alla ljuspunkter i en byggnad via ett centralt system. Det DALI-baserade systemet fungerar med en kombination av server och DALI/Ethernet-gateways. Servern fungerar som en central styrenhet och kan beroende på sin prestanda styra ett nästan obegränsat antal armaturer. De enskilda systemkomponenterna är anslutna till servern via en Ethernet-switch. Denna switch fungerar som en kontakt och distribuerar serverns signaler till de specifika komponenterna. Flera Ethernet-switchar kan också sammankopplas, vilket möjliggör installationer med ett nästan obegränsat antal styrda DALI-enheter (t.ex. sensorer, armaturer och ställdon). Idrifttagning och styrning med LiveLink Premium är bekväm och enkel med en app.
Produktbeskrivning

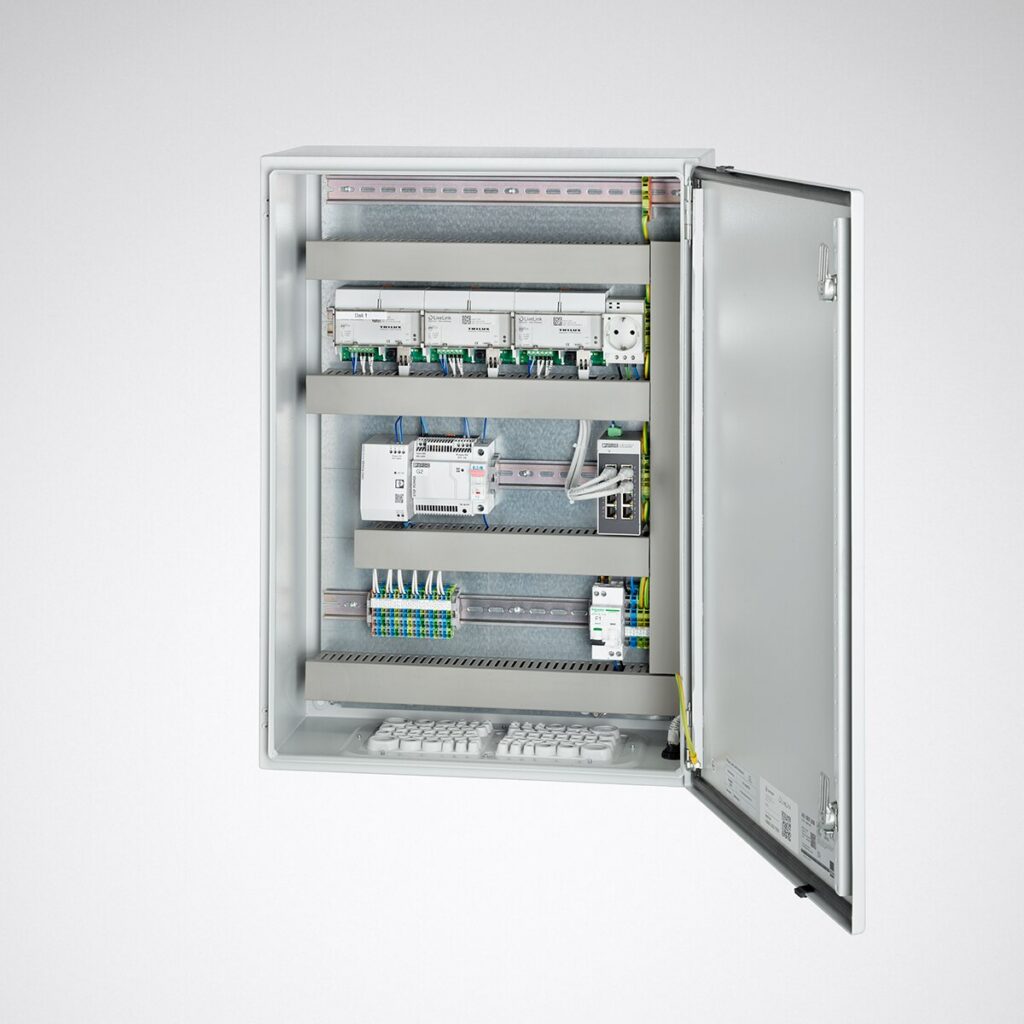

Anslutningsklart LiveLink Premium-styrskåp. Med 12 DALI-linjer för styrning av upp till 768 DALI-armaturer. Styrskåpet ansluts och driftsätts via en LAN-anslutning till en central styrenhet. Det anslutningsklara utbyggnadspaketet innehåller följande trådbundna komponenter monterade på en DIN-skena i ett robust stålskåp:
1 x LiveLink Premium strömförsörjning för Ethernet-switch
6 x LiveLink Premium Ethernet DALI Gateway
1 x 8-portars Ethernet-switch
Uttag
Säkringar
Anslutningsterminaler
Externt Ethernet-uttag
Jordbrytare (RCD)
De installerade DALI-gatewayerna har vardera 2 DALI-linjer och är DALI-2-certifierade. Certifieringen tillåter användning av alla DALI-2-enheter inom ramen för de stödda systemfunktionerna. DALI-linjerna har en integrerad bussmatning på 200 mA och kan adressera upp till 64 armaturer och ytterligare 64 sensorer/tryckknappar per linje. Kabellängden per DALI-linje är begränsad till maximalt 300 m vid användning av minst 1,5 mm2 isolerad kopparkabel. Det maximala antalet enheter beräknas utifrån summan av enheternas individuella strömförbrukningar.
Systemet erbjuder följande grundläggande ljusstyrningsfunktioner
Kompatibilitet mellan olika DALI-enheter baserade på DALI-2.
Alla DALI-2-armaturer, sensorer, nödbelysningsbatterisystem och manövergränssnitt kombinerade i ett gemensamt nätverk.
Automatiserad drift och olika manövergränssnitt för manuell omkoppling och dimning av belysningen eller för att aktivera ljusscener.
Energibesparing genom närvarodetektering och dagsljusberoende styrning i kombination med olika sensorer.
Skapa ljusscener och ljussekvenser samt individuella och händelsebaserade tidscheman, t.ex. beroende på den integrerade realtidsklockan med astrofunktion eller en skymningsrelä.
Manuell färgtemperaturreglering och automatiserad HCL-kurva.
Komfortfunktioner med valfri grundbelysning och automatisk styrning av angränsande belysningsområden.
Produktegenskaper
Kopplingsskåp för väggmontering. Tillverkad av stål. Nätströmförsörjning: 220 – 240 VAC. Husmått (L x B x H) 250 mm x 500 mm x 700 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP54.
