Lightpanel

Montagesätt	3-fas skena
Färg	Vit (RAL9016) Svart (RAL9005)
Ljusfördelning	Direkt
Optik	Bred Dubbelasymmetrisk
Servicelivslängd	L80 (25 °C) = 50 000 h
Ljusflöde	6100 - 8300 lm
Färgtemperatur	3000K 4000K TW (2700-6500K)
Färgåtergivning	Ra>80 Ra>90
Kapslingsklass	IP20
Styrning	Tänd/släck DALI Casambi
Övrigt	1-punkts fäste, parallellt med skenan eller roterad 90° 2-punkts fäste, parallellt med skenan

Beskrivning

Armaturtyp

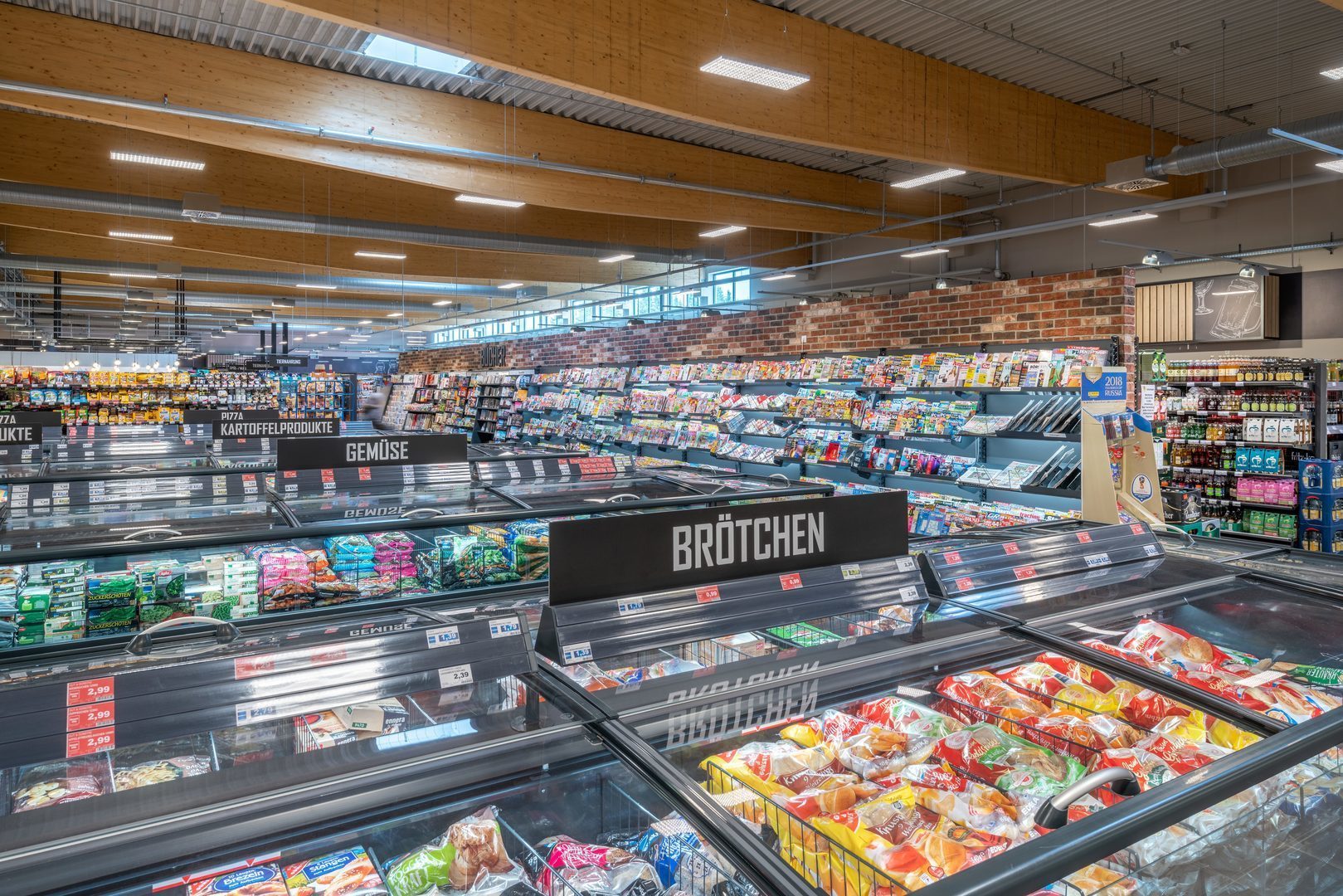

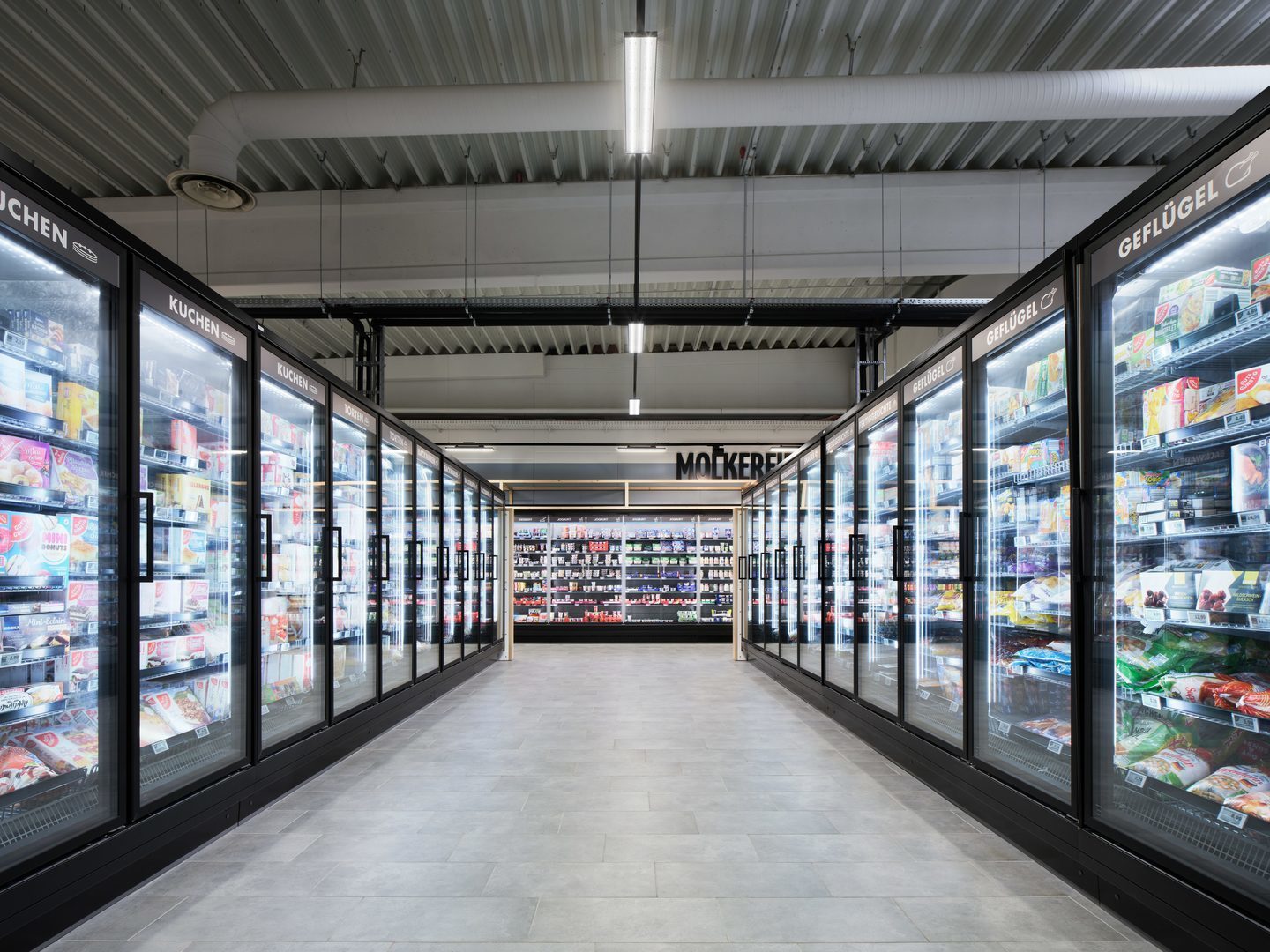

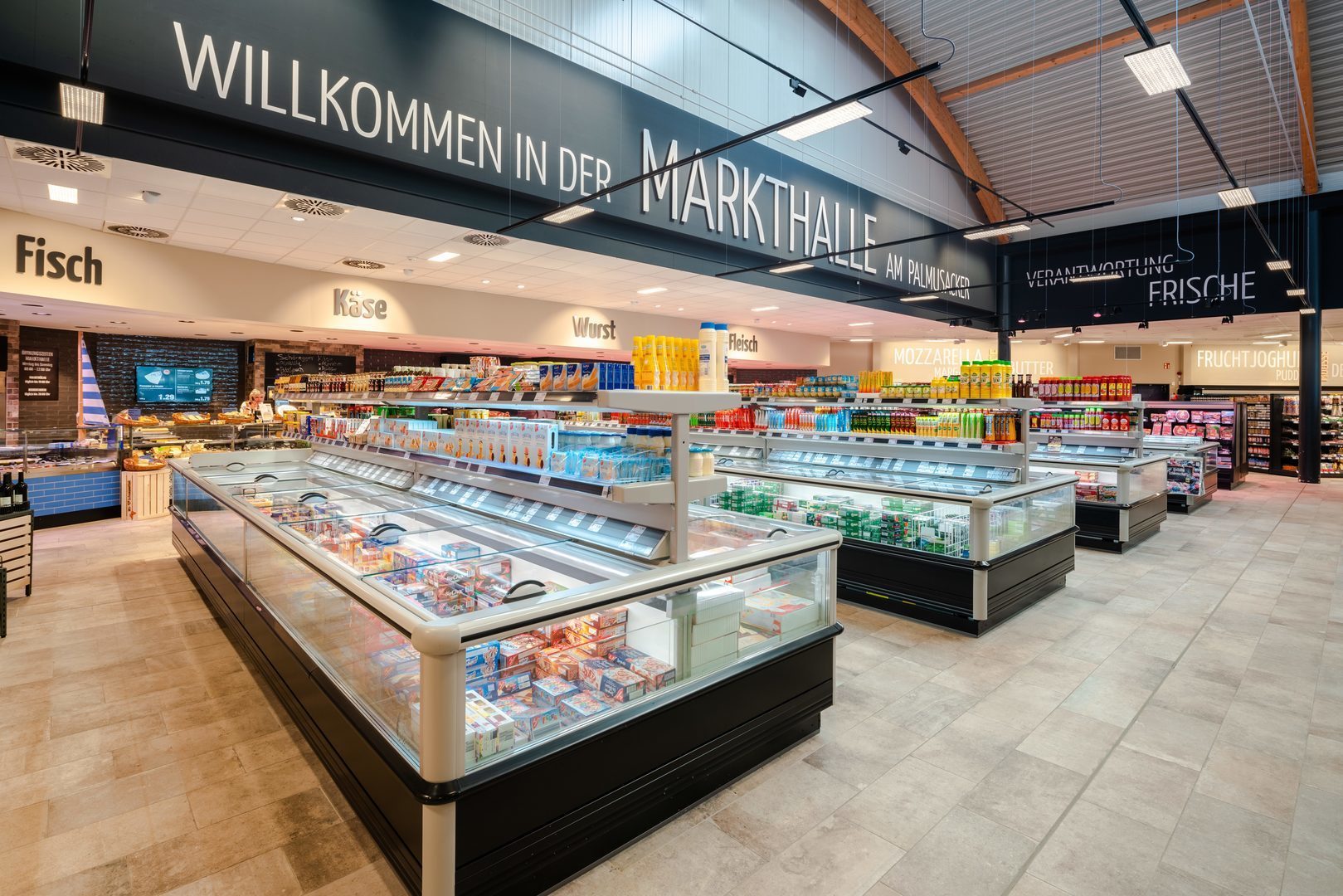

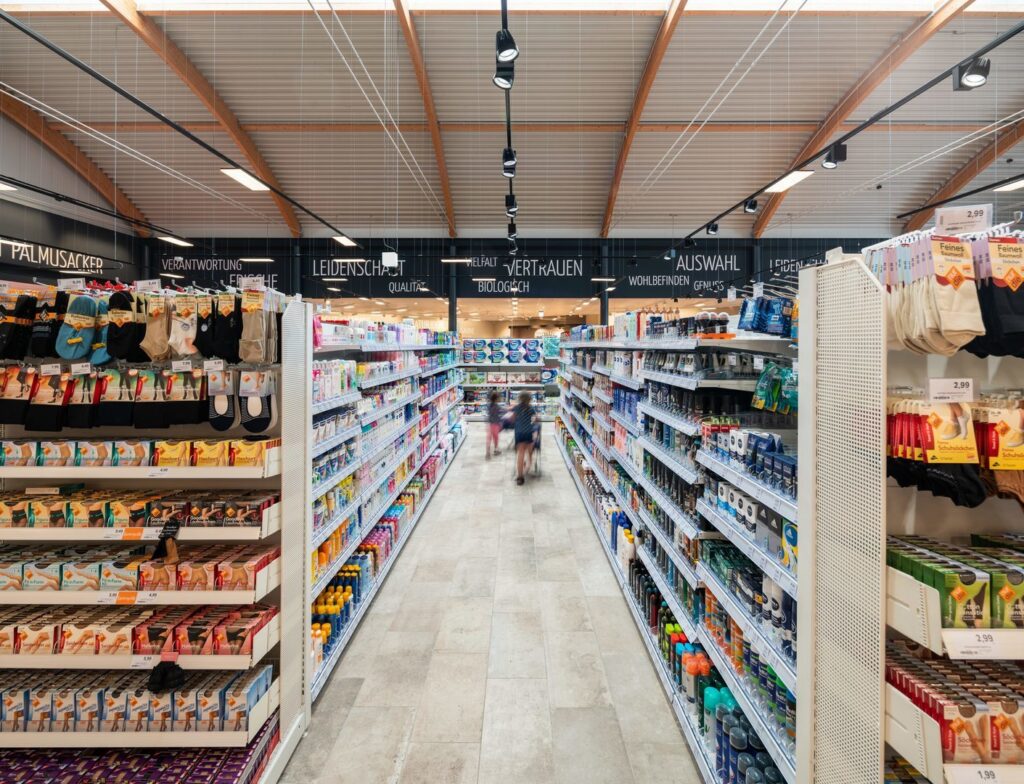

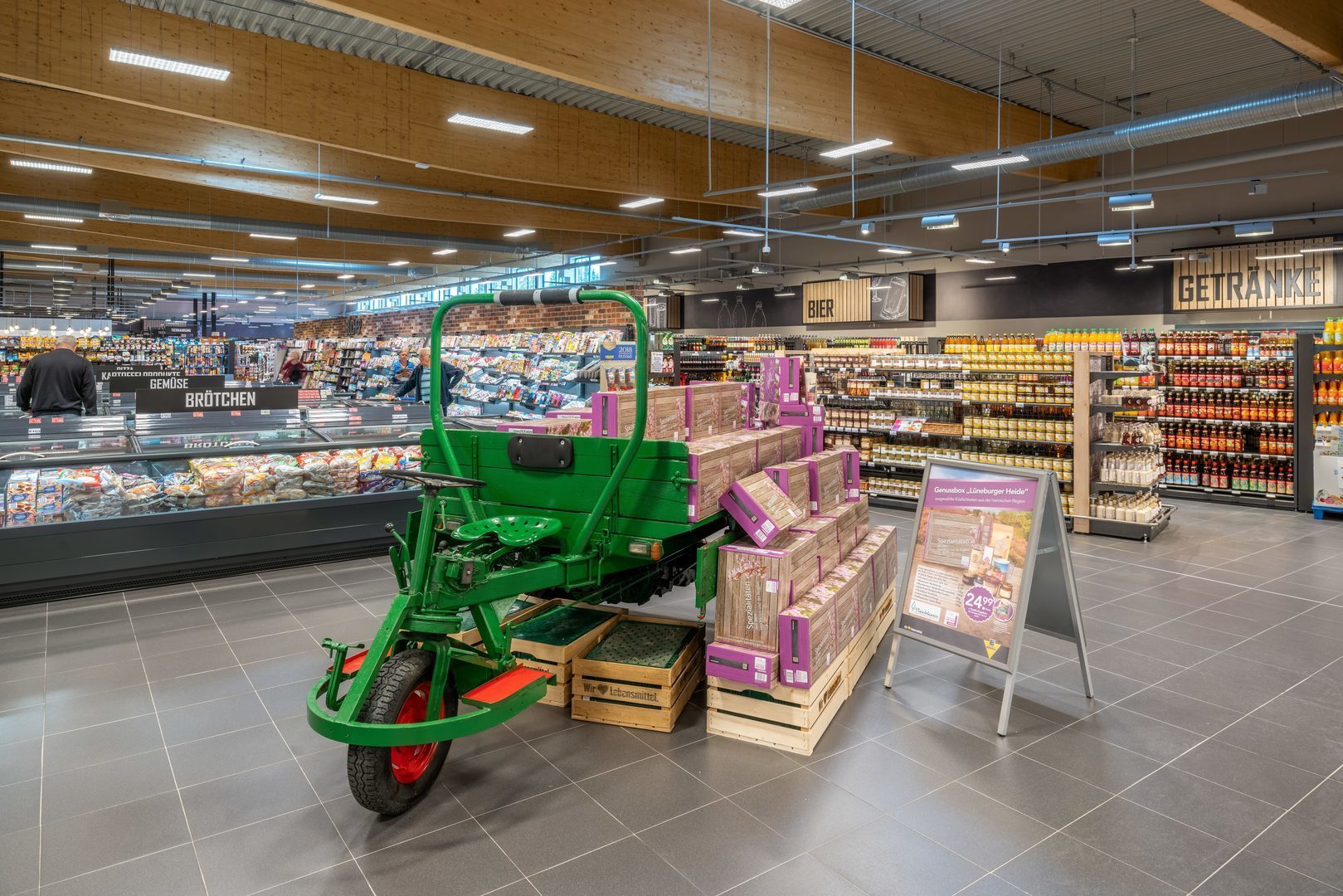

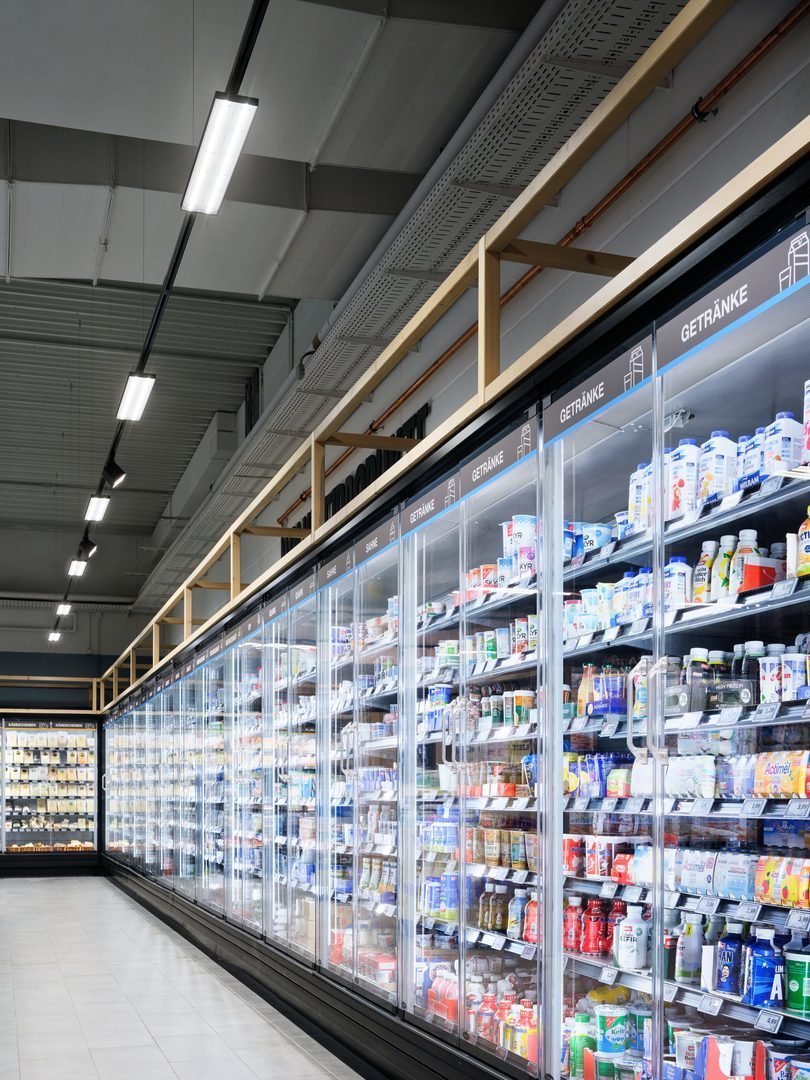

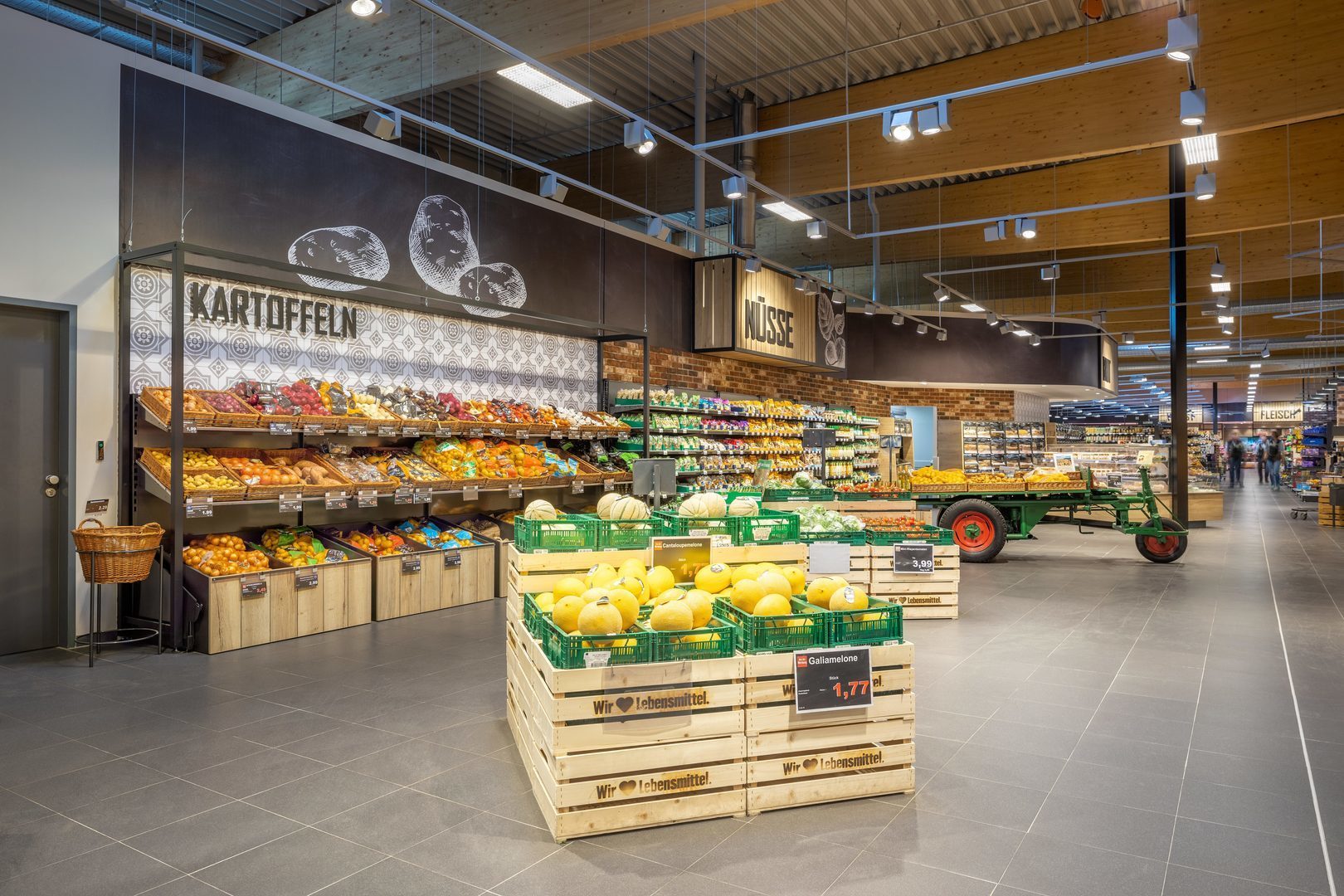

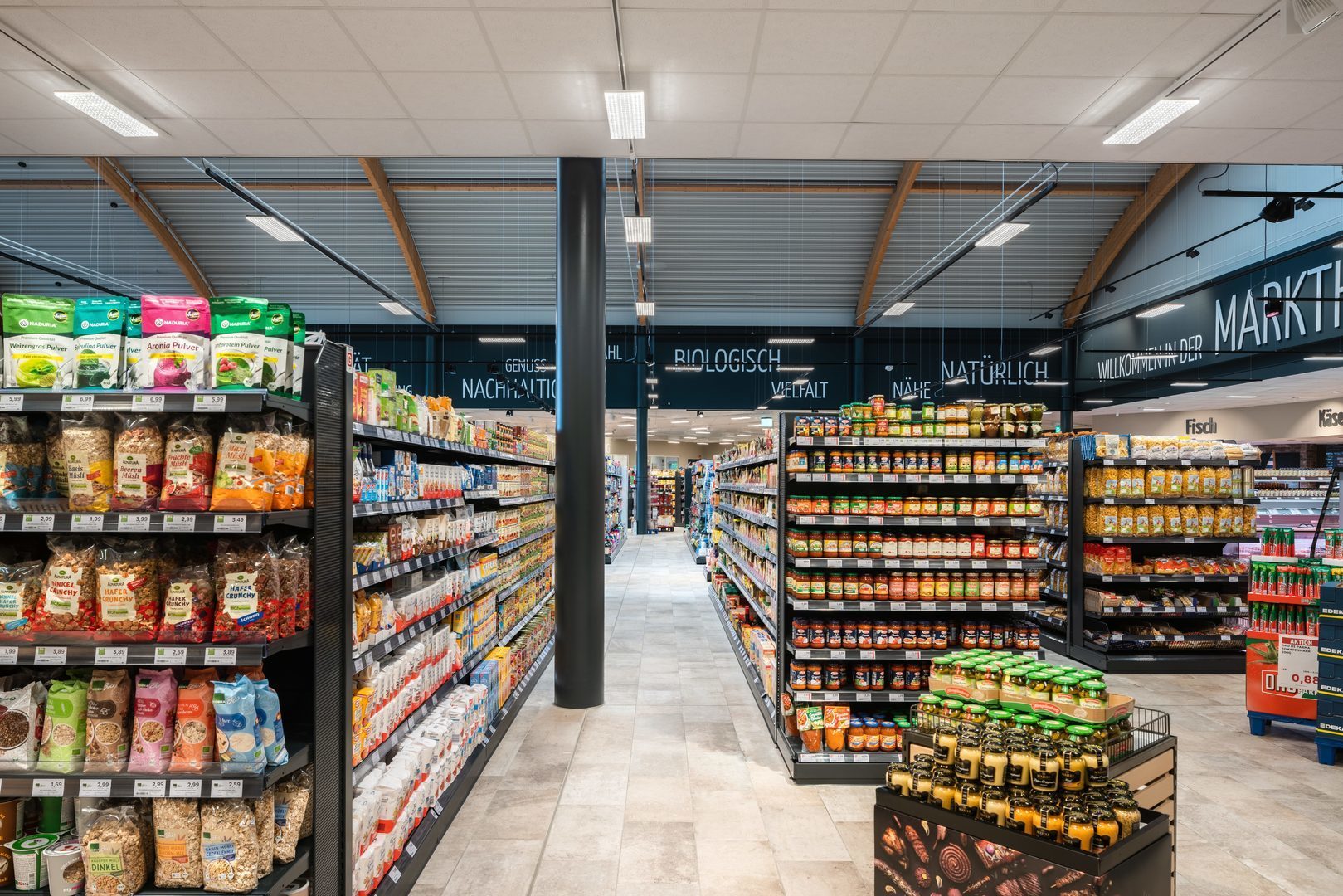

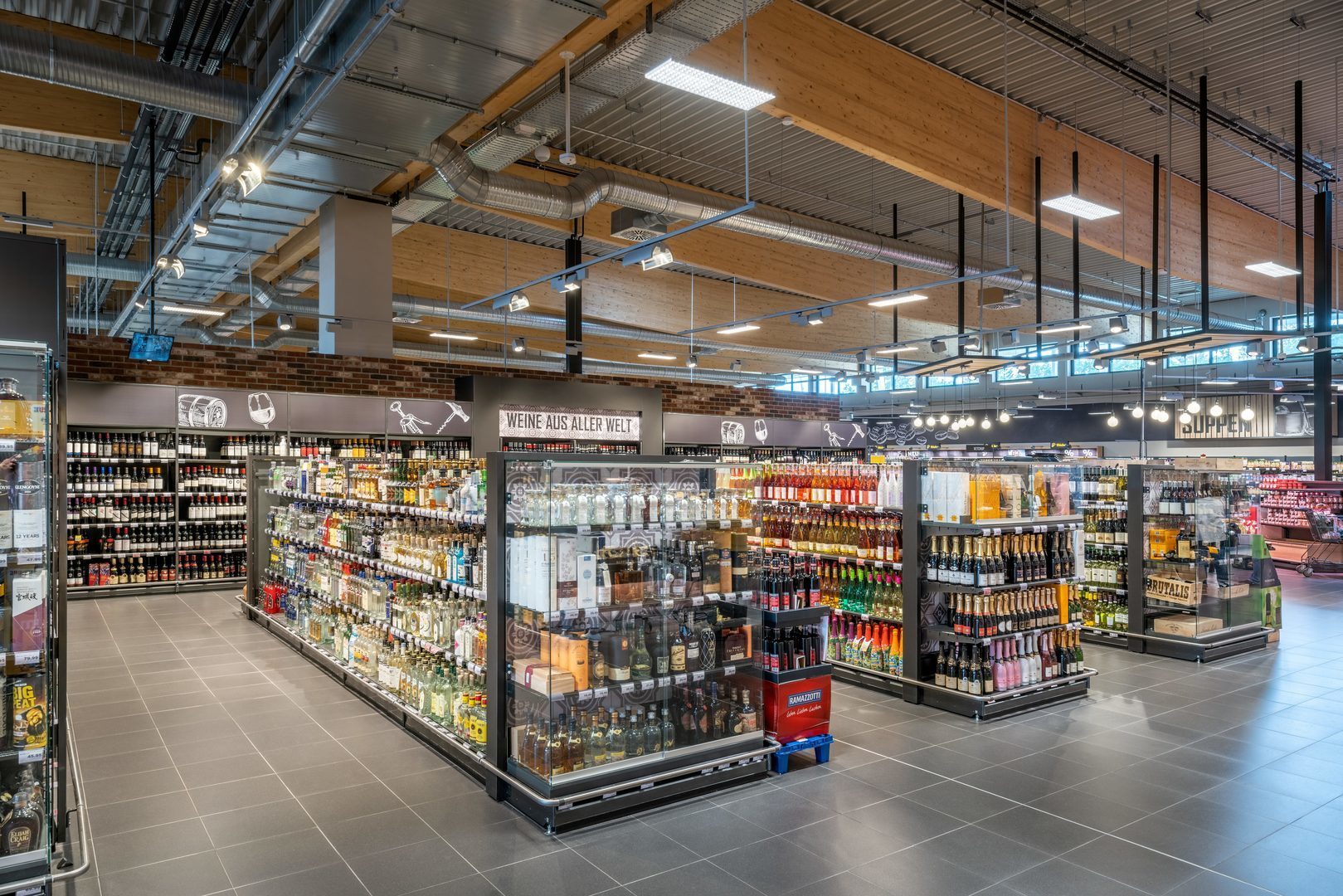

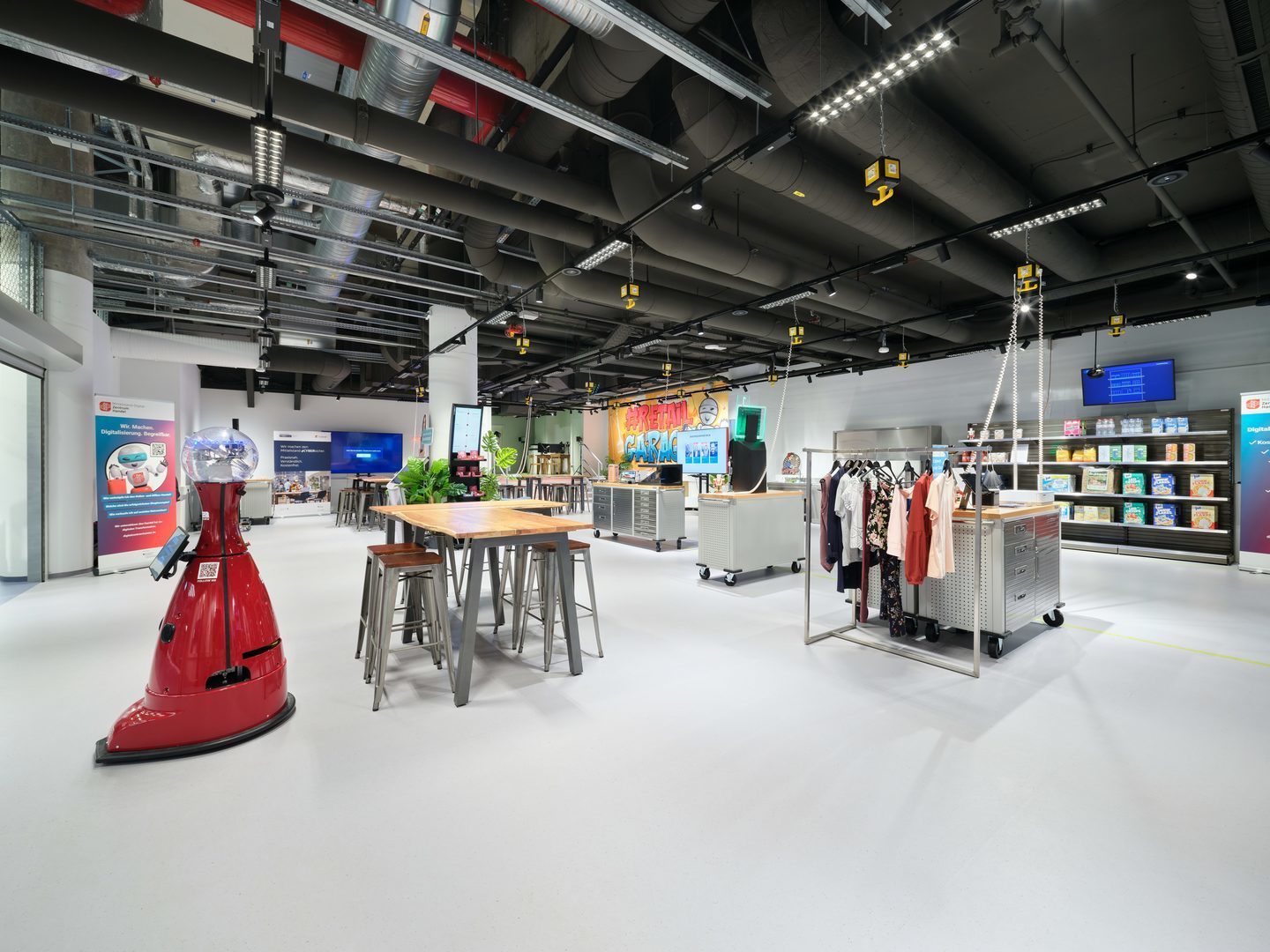

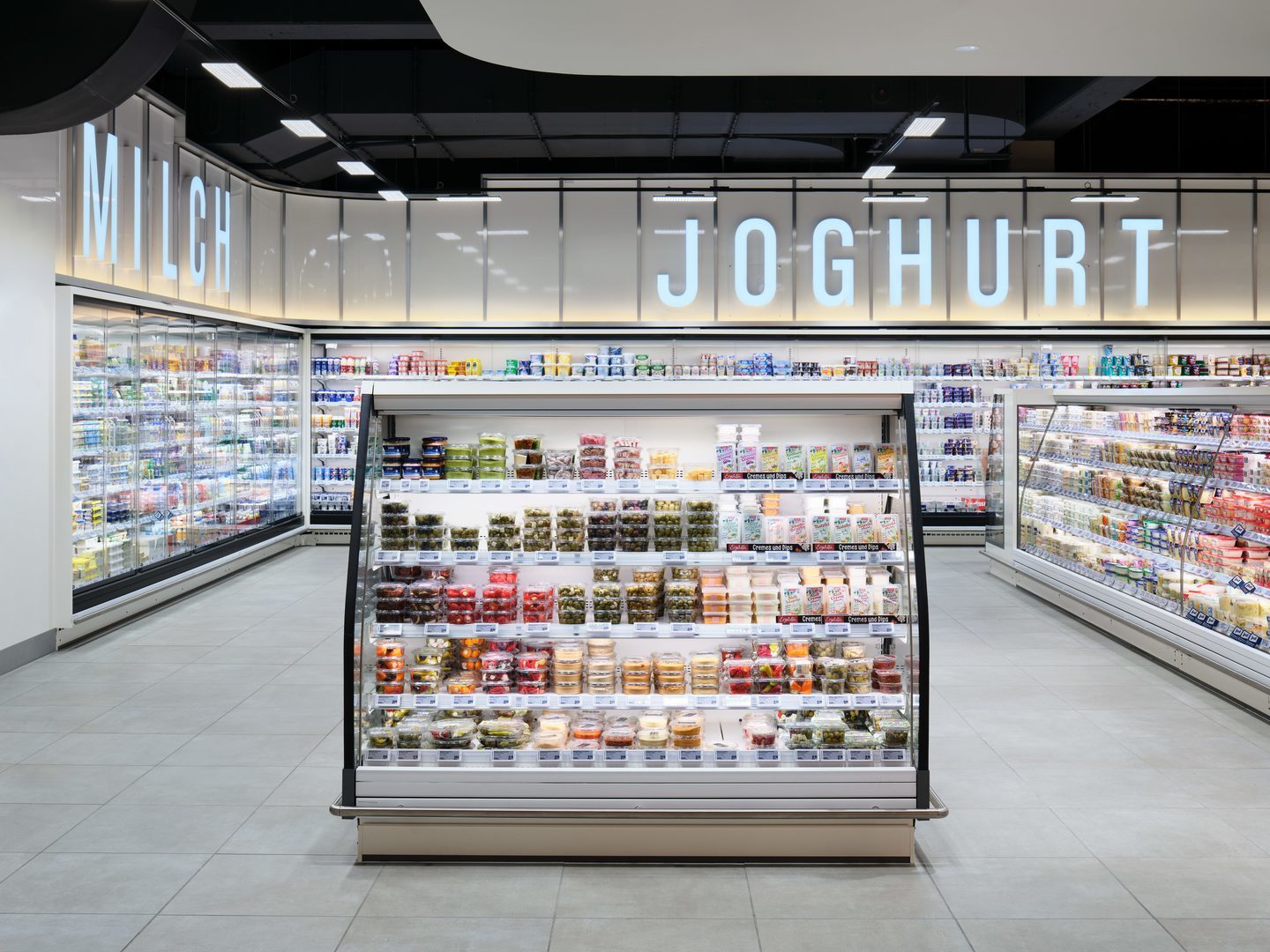

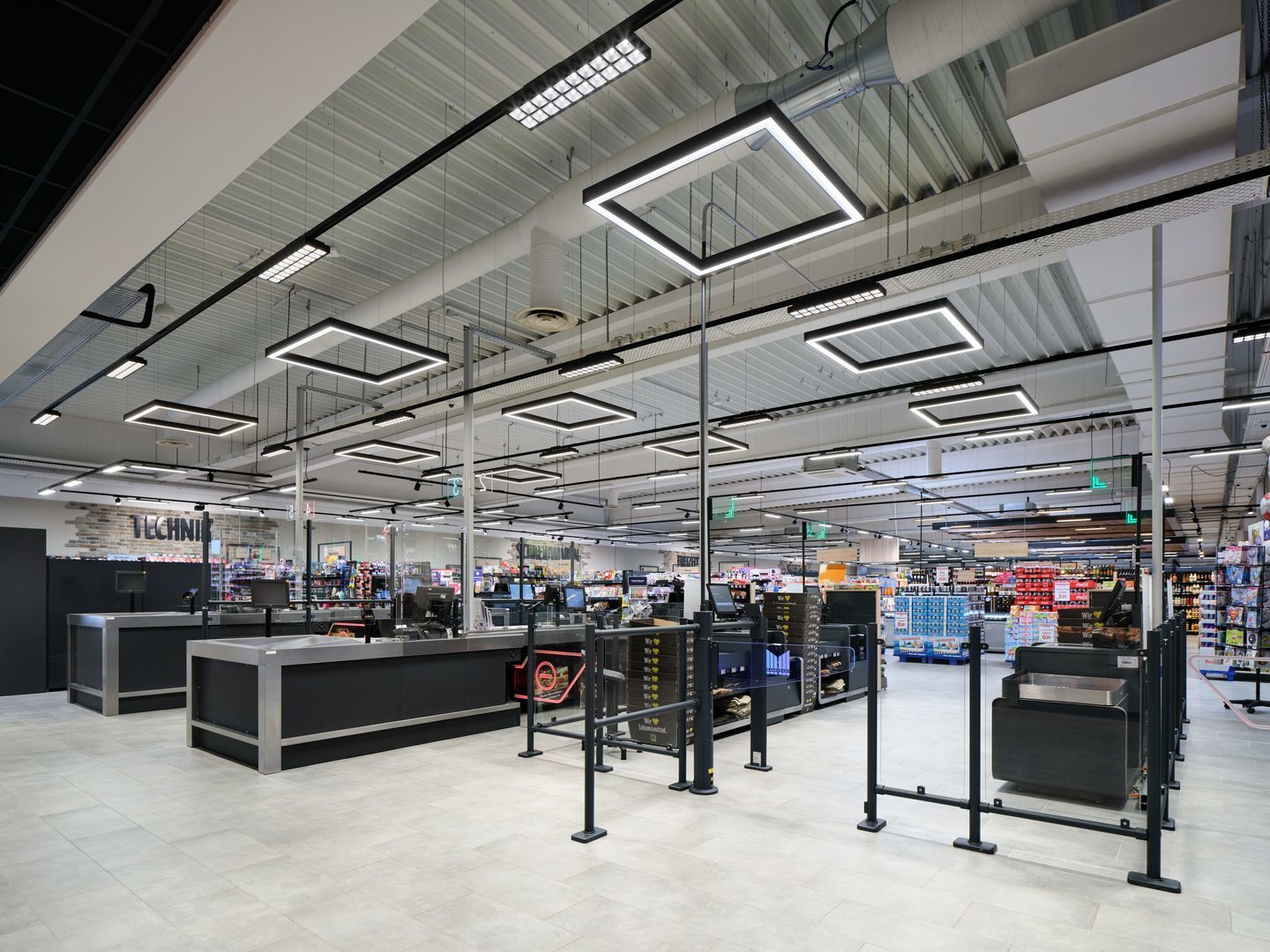

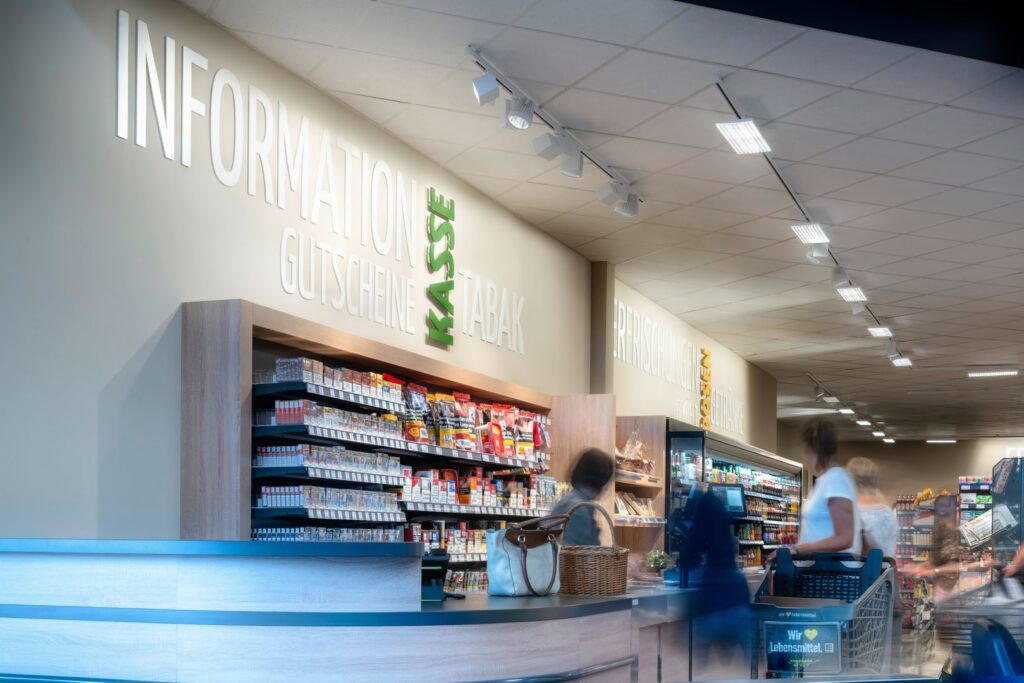

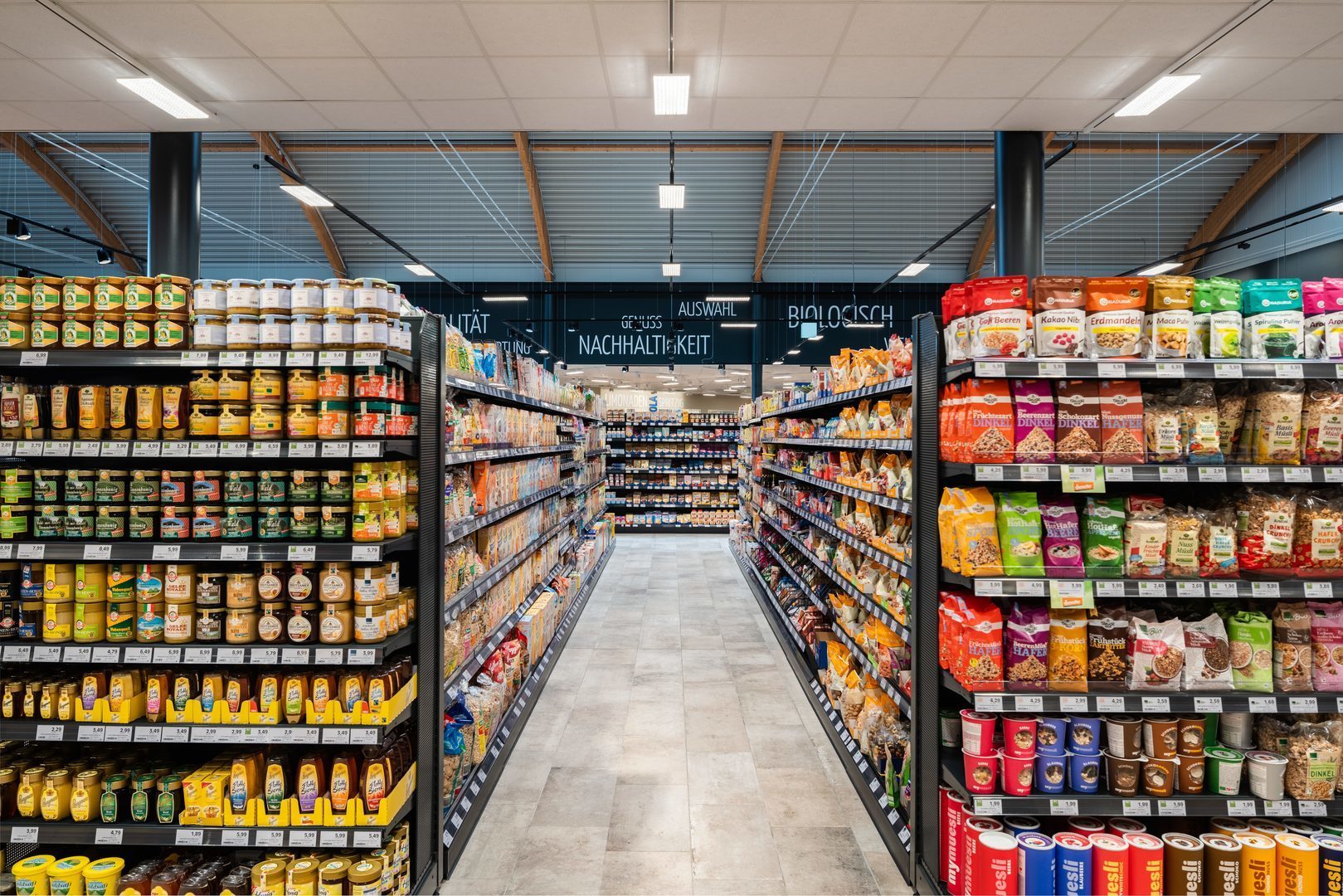

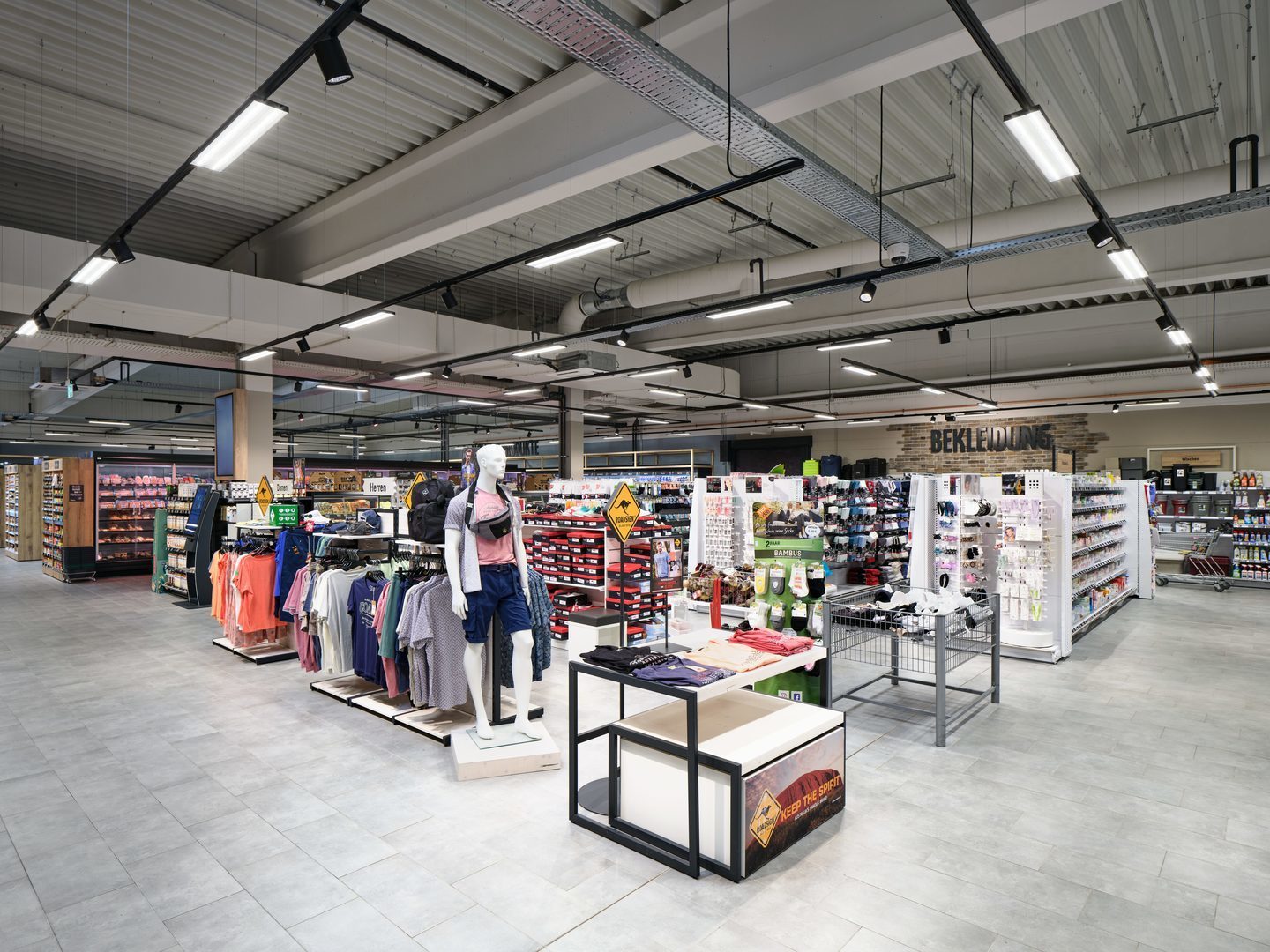

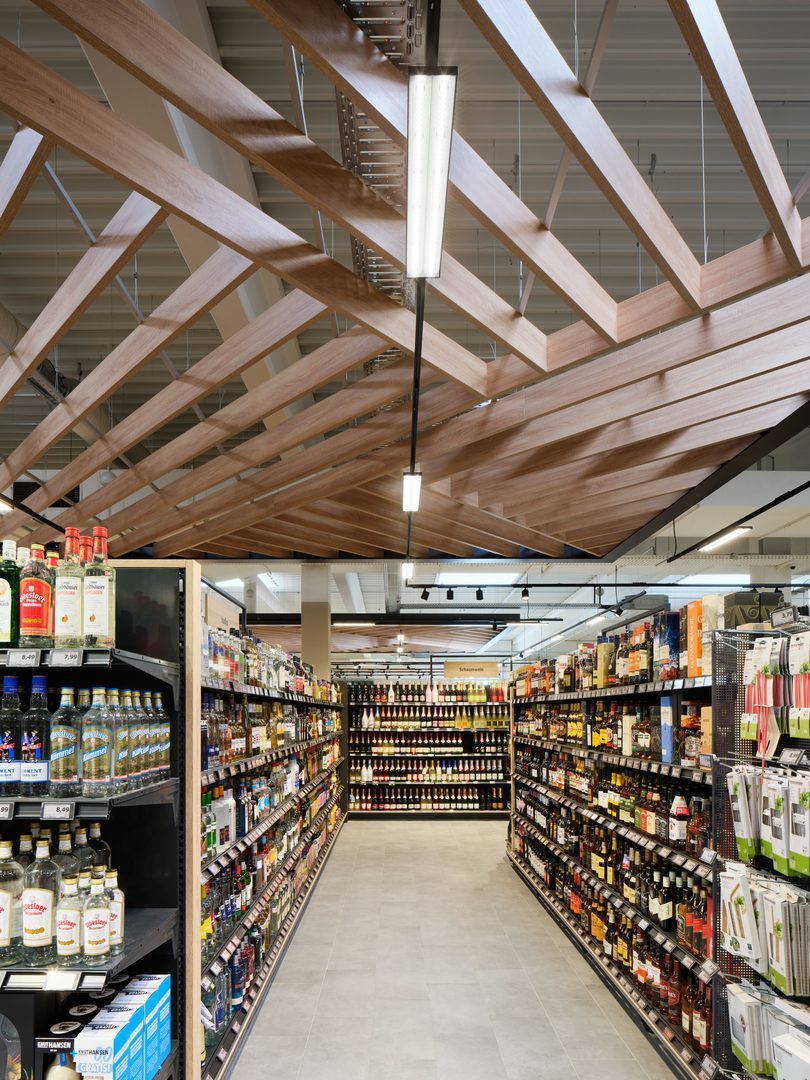

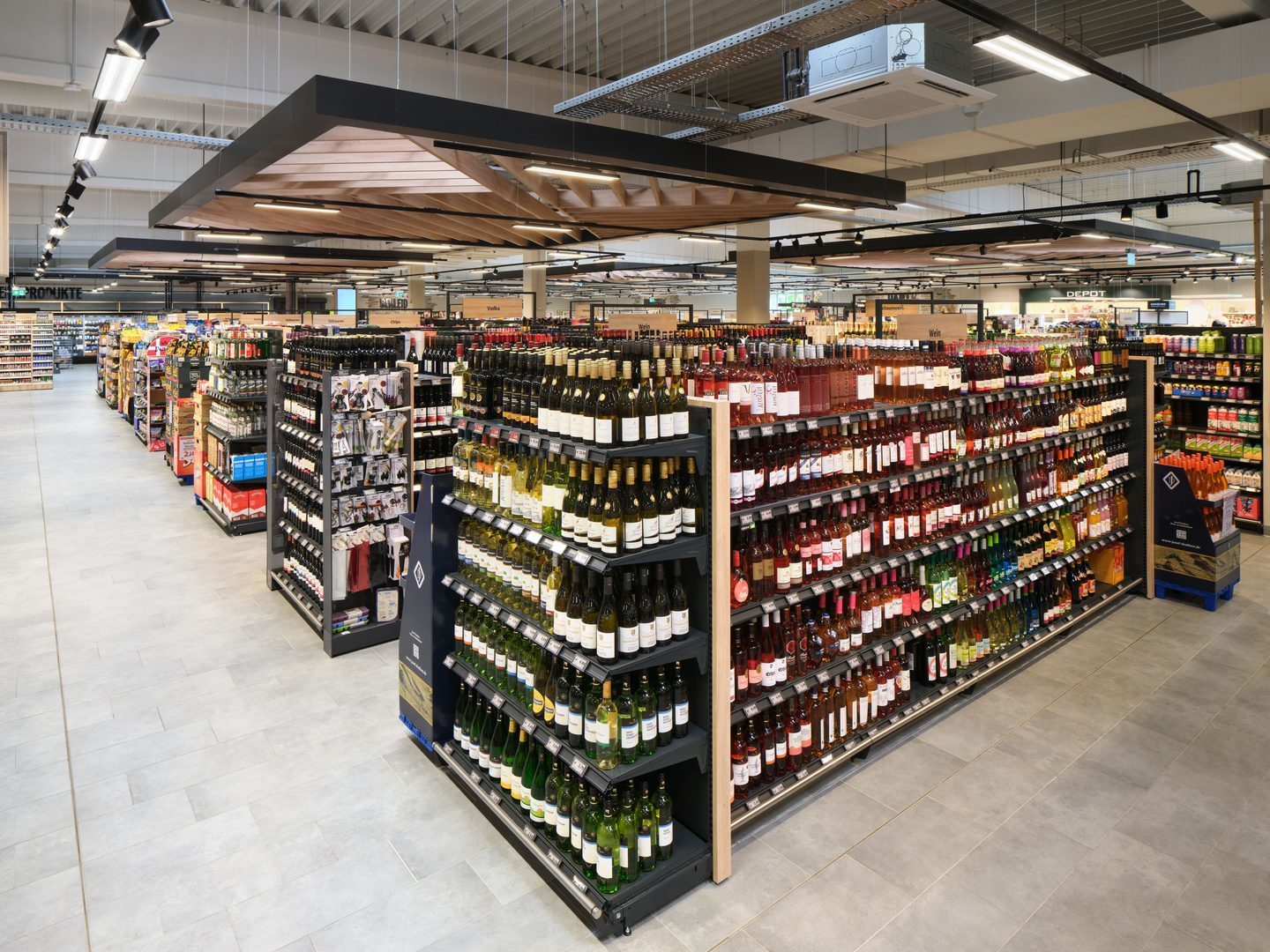

Effektiv ljuspanel med linjära linser för varugångsbelysning och allmänbelysning.

Monteringsmetoder

Montering på trefasskena enligt DIN EN 60570 via integrerad trefasskenaadapter. För integration i Nordic-Global-skenan. 2-punktsfästet säkerställer parallell inriktning med skenan.

Optiskt system

Optiskt system med linjära linser. Med symmetriskt bredstrålande eller dubbel asymmetrisk bred ljusfördelning.

LED-system

Fast ljusflöde och färgtemperatur. Armaturens ljusflöde 6100-8200 lm, anslutningseffekt 46-60 W, effektfaktor λ > 0,95, ljusfärg varmvit, korrelerad färgtemperatur (CCT) 3000/4000 K, allmänt färgåtergivningsindex (CRI) Ra > 90. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 50 000 h. Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.

Armaturhus

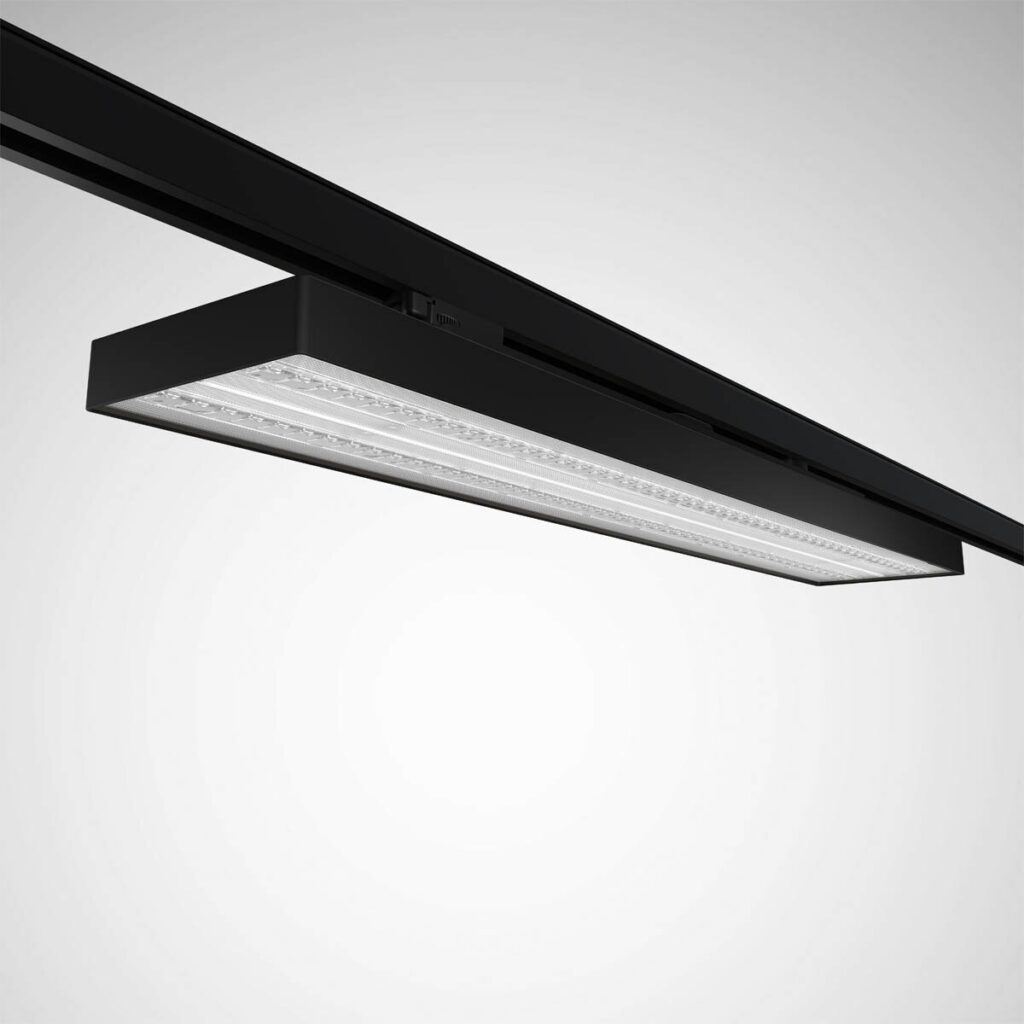

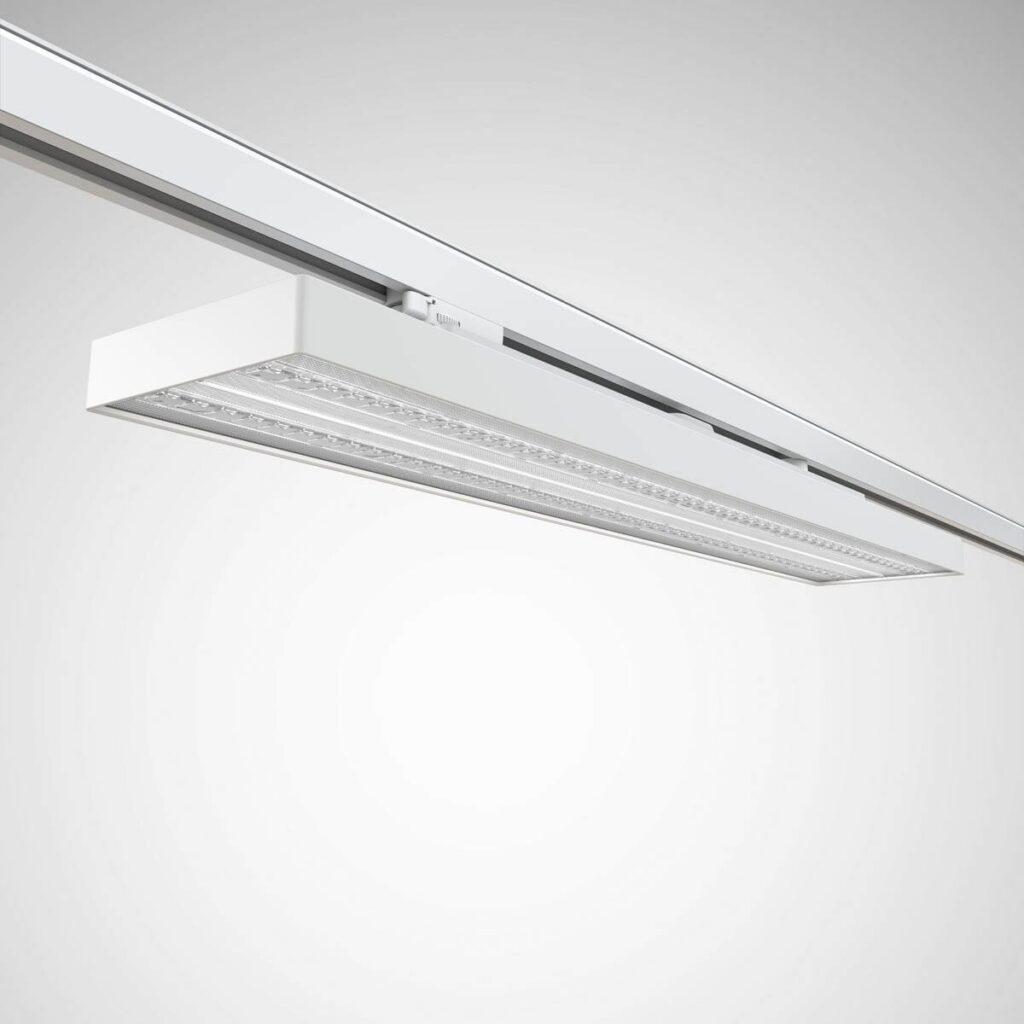

Ytbelagd svart (liknande RAL 9005) eller vit (liknande RAL 9016). Armaturmått (L x B x H): 741 mm x 129 mm x 68 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20. Tillåten omgivningstemperatur (ta): 25 °C Vikt: 2,1 kg.

Elektrisk anslutning

Driveren är integrerad i det tekniska höljet. Armaturens nominella driftspänning är 230 V, 50/60 Hz.

Elektriskt utförande

Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt.

Artikellista – Lightpanel / LPNT 3P2 (3-fas skena)

Optik: L-W = Wide (bred) · L-DAW = Direct/Asymmetrisk Wide · Ljusflöde (lm): 65 = ~6 000–6 700 lm · 80 = ~7 100–8 200 lm · Färgtemp: 830 = 3000K · 840 = 4000K · 930 = 3000K Ra>90 · 940 = 4000K Ra>90 · 8TW = Tunable White 2700–6500K · Styrning: ET = Tänd/släck · ETDD = DALI · ETDD8 = DALI typ 8 · ETBLE = Bluetooth · Färg: 01 = Vit · 05 = Svart

L-W · Wide

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9842840	LPNT 3P2 L-W 65-830 M71 ET 01	6 195 lm	Ra>80	3000K	Vit	Tänd/släck
9843040	LPNT 3P2 L-W 65-830 M71 ET 05	6 195 lm	Ra>80	3000K	Svart	Tänd/släck
9843240	LPNT 3P2 L-W 65-840 M69 ET 01	6 690 lm	Ra>80	4000K	Vit	Tänd/släck
9843440	LPNT 3P2 L-W 65-840 M69 ET 05	6 690 lm	Ra>80	4000K	Svart	Tänd/släck
9843640	LPNT 3P2 L-W 65-930 M70 ET 01	6 240 lm	Ra>90	3000K	Vit	Tänd/släck
9843840	LPNT 3P2 L-W 65-930 M70 ET 05	6 240 lm	Ra>90	3000K	Svart	Tänd/släck
9844040	LPNT 3P2 L-W 65-940 M72 ET 01	6 645 lm	Ra>90	4000K	Vit	Tänd/släck
9844240	LPNT 3P2 L-W 65-940 M72 ET 05	6 645 lm	Ra>90	4000K	Svart	Tänd/släck
9844440	LPNT 3P2 L-W 80-830 M71 ET 01	7 625 lm	Ra>80	3000K	Vit	Tänd/släck
9844640	LPNT 3P2 L-W 80-830 M71 ET 05	7 625 lm	Ra>80	3000K	Svart	Tänd/släck
9844840	LPNT 3P2 L-W 80-840 M69 ET 01	8 235 lm	Ra>80	4000K	Vit	Tänd/släck
9845040	LPNT 3P2 L-W 80-840 M69 ET 05	8 235 lm	Ra>80	4000K	Svart	Tänd/släck
9845240	LPNT 3P2 L-W 80-930 M70 ET 01	7 695 lm	Ra>90	3000K	Vit	Tänd/släck
9845440	LPNT 3P2 L-W 80-930 M70 ET 05	7 695 lm	Ra>90	3000K	Svart	Tänd/släck
9845640	LPNT 3P2 L-W 80-940 M72 ET 01	8 190 lm	Ra>90	4000K	Vit	Tänd/släck
9845840	LPNT 3P2 L-W 80-940 M72 ET 05	8 190 lm	Ra>90	4000K	Svart	Tänd/släck
9846051	LPNT 3P2 L-W 80-830 M71 ETDD 01	7 625 lm	Ra>80	3000K	Vit	DALI
9846251	LPNT 3P2 L-W 80-830 M71 ETDD 05	7 625 lm	Ra>80	3000K	Svart	DALI
9846451	LPNT 3P2 L-W 80-840 M69 ETDD 01	8 235 lm	Ra>80	4000K	Vit	DALI
9846651	LPNT 3P2 L-W 80-840 M69 ETDD 05	8 235 lm	Ra>80	4000K	Svart	DALI
9846851	LPNT 3P2 L-W 80-930 M70 ETDD 01	7 695 lm	Ra>90	3000K	Vit	DALI
9847051	LPNT 3P2 L-W 80-930 M70 ETDD 05	7 695 lm	Ra>90	3000K	Svart	DALI
9847251	LPNT 3P2 L-W 80-940 M72 ETDD 01	8 190 lm	Ra>90	4000K	Vit	DALI
9847451	LPNT 3P2 L-W 80-940 M72 ETDD 05	8 190 lm	Ra>90	4000K	Svart	DALI
9847662	LPNT 3P2 L-W 80-8TW S95 ETDD8 01	7 955 lm	Ra>80	2700–6500K	Vit	DALI typ 8
9847862	LPNT 3P2 L-W 80-8TW S95 ETDD8 05	7 240 lm	Ra>80	2700–6500K	Svart	DALI typ 8
9848063	LPNT 3P2 L-W 80-830 M71 ETBLE 01	7 625 lm	Ra>80	3000K	Vit	Bluetooth
9848263	LPNT 3P2 L-W 80-830 M71 ETBLE 05	7 625 lm	Ra>80	3000K	Svart	Bluetooth
9848463	LPNT 3P2 L-W 80-840 M69 ETBLE 01	8 235 lm	Ra>80	4000K	Vit	Bluetooth
9848663	LPNT 3P2 L-W 80-840 M69 ETBLE 05	8 235 lm	Ra>80	4000K	Svart	Bluetooth
9848863	LPNT 3P2 L-W 80-930 M70 ETBLE 01	7 695 lm	Ra>90	3000K	Vit	Bluetooth
9849063	LPNT 3P2 L-W 80-930 M70 ETBLE 05	7 695 lm	Ra>90	3000K	Svart	Bluetooth
9849263	LPNT 3P2 L-W 80-940 M72 ETBLE 01	8 190 lm	Ra>90	4000K	Vit	Bluetooth
9849463	LPNT 3P2 L-W 80-940 M72 ETBLE 05	8 190 lm	Ra>90	4000K	Svart	Bluetooth
9849663	LPNT 3P2 L-W 80-8TW S95 ETBLE 01	7 598 lm	Ra>80	2700–6500K	Vit	Bluetooth
9849863	LPNT 3P2 L-W 80-8TW S95 ETBLE 05	7 240 lm	Ra>80	2700–6500K	Svart	Bluetooth

L-DAW · Direct/Asymmetrisk Wide

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9842940	LPNT 3P2 L-DAW 65-830 M71 ET 01	6 110 lm	Ra>80	3000K	Vit	Tänd/släck
9843140	LPNT 3P2 L-DAW 65-830 M71 ET 05	6 110 lm	Ra>80	3000K	Svart	Tänd/släck
9843340	LPNT 3P2 L-DAW 65-840 M69 ET 01	6 600 lm	Ra>80	4000K	Vit	Tänd/släck
9843540	LPNT 3P2 L-DAW 65-840 M69 ET 05	6 600 lm	Ra>80	4000K	Svart	Tänd/släck
9843740	LPNT 3P2 L-DAW 65-930 M70 ET 01	6 160 lm	Ra>90	3000K	Vit	Tänd/släck
9843940	LPNT 3P2 L-DAW 65-930 M70 ET 05	6 160 lm	Ra>90	3000K	Svart	Tänd/släck
9844140	LPNT 3P2 L-DAW 65-940 M72 ET 01	6 555 lm	Ra>90	4000K	Vit	Tänd/släck
9844340	LPNT 3P2 L-DAW 65-940 M72 ET 05	6 555 lm	Ra>90	4000K	Svart	Tänd/släck
9844540	LPNT 3P2 L-DAW 80-830 M71 ET 01	7 520 lm	Ra>80	3000K	Vit	Tänd/släck
9844740	LPNT 3P2 L-DAW 80-830 M71 ET 05	7 520 lm	Ra>80	3000K	Svart	Tänd/släck
9844940	LPNT 3P2 L-DAW 80-840 M69 ET 01	8 125 lm	Ra>80	4000K	Vit	Tänd/släck
9845140	LPNT 3P2 L-DAW 80-840 M69 ET 05	8 125 lm	Ra>80	4000K	Svart	Tänd/släck
9845340	LPNT 3P2 L-DAW 80-930 M70 ET 01	7 590 lm	Ra>90	3000K	Vit	Tänd/släck
9845540	LPNT 3P2 L-DAW 80-930 M70 ET 05	7 590 lm	Ra>90	3000K	Svart	Tänd/släck
9845740	LPNT 3P2 L-DAW 80-940 M72 ET 01	8 080 lm	Ra>90	4000K	Vit	Tänd/släck
9845940	LPNT 3P2 L-DAW 80-940 M72 ET 05	8 080 lm	Ra>90	4000K	Svart	Tänd/släck
9846151	LPNT 3P2 L-DAW 80-830 M71 ETDD 01	7 520 lm	Ra>80	3000K	Vit	DALI
9846351	LPNT 3P2 L-DAW 80-830 M71 ETDD 05	7 520 lm	Ra>80	3000K	Svart	DALI
9846551	LPNT 3P2 L-DAW 80-840 M69 ETDD 01	8 125 lm	Ra>80	4000K	Vit	DALI
9846751	LPNT 3P2 L-DAW 80-840 M69 ETDD 05	8 125 lm	Ra>80	4000K	Svart	DALI
9846951	LPNT 3P2 L-DAW 80-930 M70 ETDD 01	7 590 lm	Ra>90	3000K	Vit	DALI
9847151	LPNT 3P2 L-DAW 80-930 M70 ETDD 05	7 590 lm	Ra>90	3000K	Svart	DALI
9847351	LPNT 3P2 L-DAW 80-940 M72 ETDD 01	8 080 lm	Ra>90	4000K	Vit	DALI
9847551	LPNT 3P2 L-DAW 80-940 M72 ETDD 05	8 080 lm	Ra>90	4000K	Svart	DALI
9847762	LPNT 3P2 L-DAW 80-8TW S95 ETDD8 01	7 850 lm	Ra>80	2700–6500K	Vit	DALI typ 8
9847962	LPNT 3P2 L-DAW 80-8TW S95 ETDD8 05	7 850 lm	Ra>80	2700–6500K	Svart	DALI typ 8
9848163	LPNT 3P2 L-DAW 80-830 M71 ETBLE 01	7 520 lm	Ra>80	3000K	Vit	Bluetooth
9848363	LPNT 3P2 L-DAW 80-830 M71 ETBLE 05	7 520 lm	Ra>80	3000K	Svart	Bluetooth
9848563	LPNT 3P2 L-DAW 80-840 M69 ETBLE 01	8 125 lm	Ra>80	4000K	Vit	Bluetooth
9848763	LPNT 3P2 L-DAW 80-840 M69 ETBLE 05	8 125 lm	Ra>80	4000K	Svart	Bluetooth
9848963	LPNT 3P2 L-DAW 80-930 M70 ETBLE 01	7 590 lm	Ra>90	3000K	Vit	Bluetooth
9849163	LPNT 3P2 L-DAW 80-930 M70 ETBLE 05	7 590 lm	Ra>90	3000K	Svart	Bluetooth
9849363	LPNT 3P2 L-DAW 80-940 M72 ETBLE 01	8 080 lm	Ra>90	4000K	Vit	Bluetooth
9849563	LPNT 3P2 L-DAW 80-940 M72 ETBLE 05	8 080 lm	Ra>90	4000K	Svart	Bluetooth
9849763	LPNT 3P2 L-DAW 80-8TW S95 ETBLE 01	7 145 lm	Ra>80	2700–6500K	Vit	Bluetooth
9849963	LPNT 3P2 L-DAW 80-8TW S95 ETBLE 05	7 850 lm	Ra>80	2700–6500K	Svart	Bluetooth
