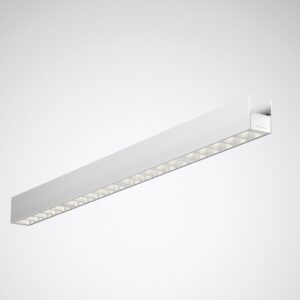

Lightpanel ConVision

Montagesätt	3-fas skena
Färg	Vit (RAL9016) Svart (RAL9005) Silvergrå (RAL9006)
Färg reflektor	Vit (RAL9016) Svart (RAL9005)
Ljusfördelning	Direkt
Optik	Bred Dubbelasymmetrisk
Servicelivslängd	L80 (25 °C) = 50 000 h
Ljusflöde	6500 - 8000 lm
Färgtemperatur	3000K 4000K TW (2700-6500K)
Färgåtergivning	Ra>80 Ra>90
Kapslingsklass	IP20
Styrning	Tänd/släck DALI Casambi
Övrigt	1-punkts fäste, parallellt med skenan eller roterad 90° 2-punkts fäste, parallellt med skenan

Beskrivning

Armaturtyp

Ljuspanel med ConVision-teknik för maximala fotometriska krav och multifunktionell användning.

Ljusstyrning

Med CASAMBI-modul för integration i ett trådlöst styrbart mesh-nätverk med upp till 250 avdelningar. Systemet driftsätts med Casambi-appen (iOS och Android). Radiomodulens räckvidd under ideala förhållanden: 25,0 m. Radioräckvidden kan variera beroende på påverkande faktorer i omgivningen (t.ex. väggar, tak, golv, maskiner, stålbalkar, spänningsförande kablar). Radioräckvidden kan ökas genom att använda en extra radiomodul som repeater.

Monteringsmetoder

Montering på 3-fasskena enligt DIN EN 60570 via integrerad 3-fasskenaadapter. För integration i Nordic-Global-skena. 2-punktsfästet säkerställer parallell uppriktning med skenan.

Optiskt system

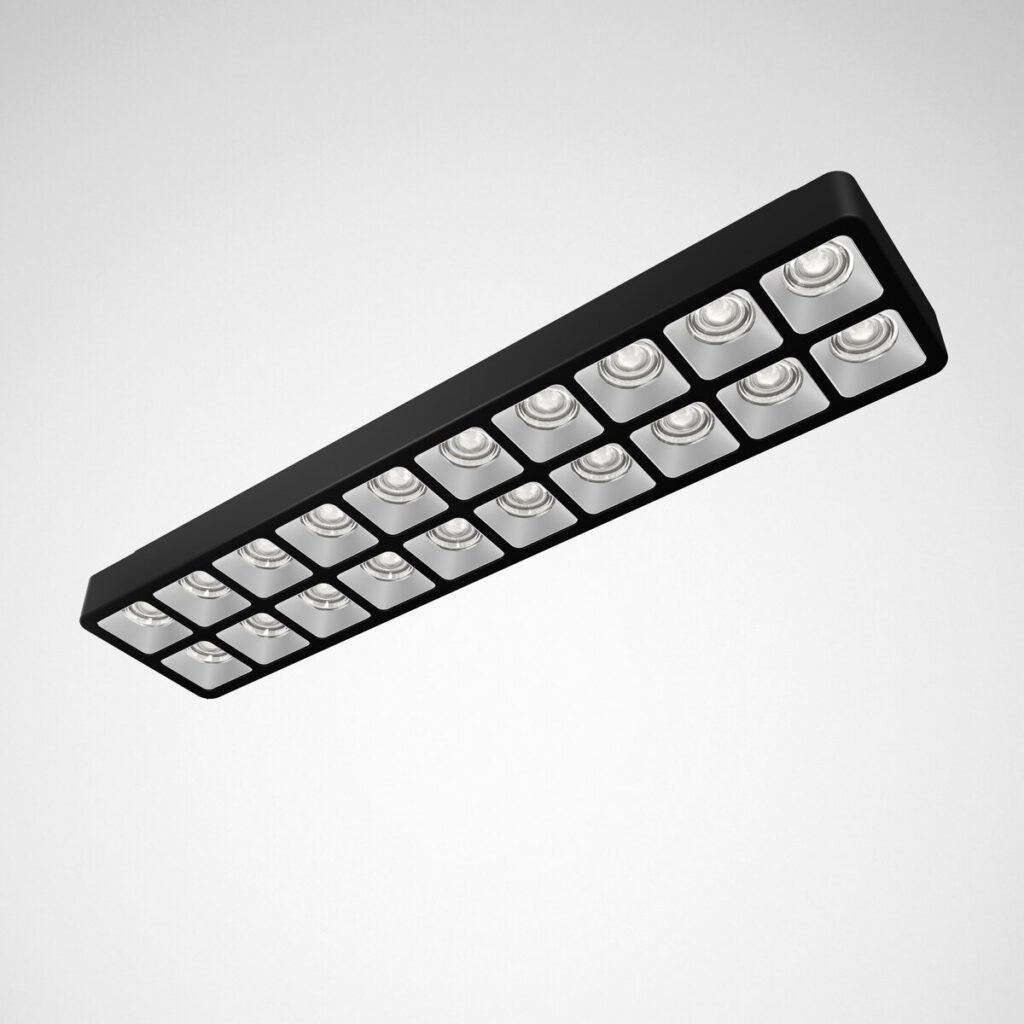

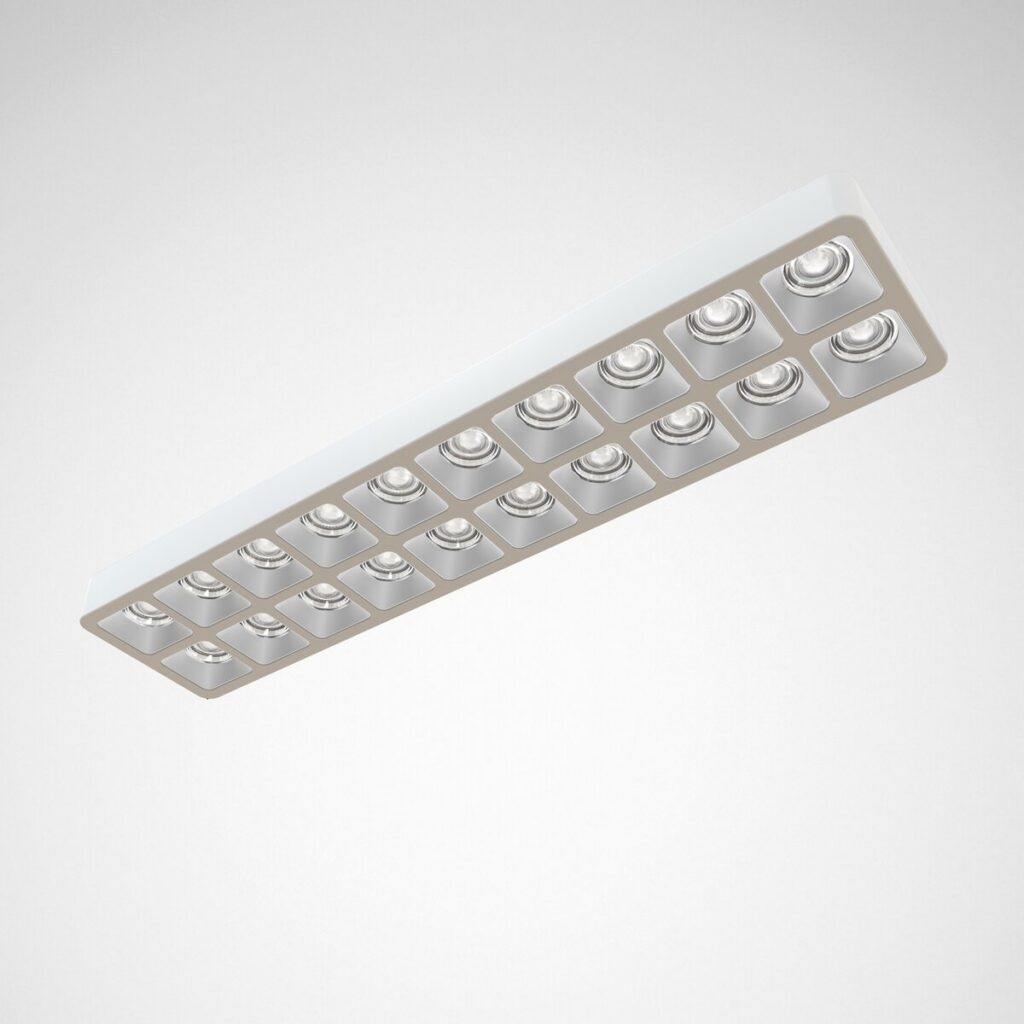

Optik i ConVision®-teknik med LED-linser och skärmkuber. Med symmetrisk bred ljusfördelning. Skärmkuber vita.

LED-system

Fast ljusflöde och färgtemperatur. Systemljusflöde 4100-8700 lm, systemeffekt 42-72 W, ljusfärg varmvit, neutralvit eller Tunable White, korrelerad färgtemperatur (CCT) 3000/4000K/TW(2700-6500K) K, allmänt färgåtergivningsindex (CRI) Ra > 80. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 50 000 h. Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.

Armaturstomme

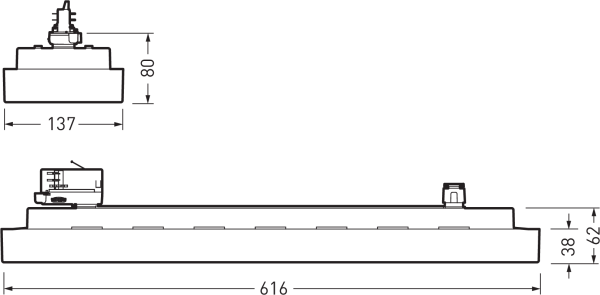

Armaturstomme tillverkad av pressgjuten aluminium. Ytan är pulverlackerad. Färg svart eller vit, Armaturmått (L x B x H): 616 mm x 137 mm x 88 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20. Tillåten omgivningstemperatur (ta): 25 °C Vikt: 2,8 kg.

Elektrisk anslutning

Tänd/släck, DALI-2 eller Casambi. Armaturens nominella driftspänning är 230 V, 50/60 Hz.

Elektriskt utförande

Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt.

Artikellista – Lightpanel ConVision / LPCV 3P2 (3-fas skena)

Optik: L-W 01 = Vit reflektor · L-W 05 = Svart reflektor · L-W19 01 = Bredstrålande UGR<19 · Ljusflöde (lm): 45 = ~4 000–4 500 lm · 65 = ~5 900–7 000 lm · 80 = ~7 400–8 200 lm · Färgtemp: 830 = 3000K · 840 = 4000K · 930 = 3000K Ra>90 · 940 = 4000K Ra>90 · 8TW = Tunable White 2700–6500K · Styrning: ET = Tänd/släck · ETDD = DALI · ETDD8 = DALI typ 8 · ETBLE = Bluetooth · Färg: 01 = Vit · 05 = Svart

L-W · Wide (vit/svart reflektor)

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9884040	LPCV 3P2 L-W 01 65-830 K03 ET 01	6 250 lm	Ra>80	3000K	Vit	Tänd/släck
9884140	LPCV 3P2 L-W 05 65-830 K03 ET 01	6 080 lm	Ra>80	3000K	Vit	Tänd/släck
9884440	LPCV 3P2 L-W 01 65-830 K03 ET 05	6 250 lm	Ra>80	3000K	Svart	Tänd/släck
9884540	LPCV 3P2 L-W 05 65-830 K03 ET 05	6 080 lm	Ra>80	3000K	Svart	Tänd/släck
9884840	LPCV 3P2 L-W 01 65-840 K04 ET 01	6 625 lm	Ra>80	4000K	Vit	Tänd/släck
9884940	LPCV 3P2 L-W 05 65-840 K04 ET 01	6 445 lm	Ra>80	4000K	Vit	Tänd/släck
9885240	LPCV 3P2 L-W 01 65-840 K04 ET 05	6 625 lm	Ra>80	4000K	Svart	Tänd/släck
9885340	LPCV 3P2 L-W 05 65-840 K04 ET 05	6 445 lm	Ra>80	4000K	Svart	Tänd/släck
9885640	LPCV 3P2 L-W 01 65-930 K05 ET 01	6 120 lm	Ra>90	3000K	Vit	Tänd/släck
9885740	LPCV 3P2 L-W 05 65-930 K05 ET 01	5 955 lm	Ra>90	3000K	Vit	Tänd/släck
9886040	LPCV 3P2 L-W 01 65-930 K05 ET 05	6 120 lm	Ra>90	3000K	Svart	Tänd/släck
9886140	LPCV 3P2 L-W 05 65-930 K05 ET 05	5 955 lm	Ra>90	3000K	Svart	Tänd/släck
9886440	LPCV 3P2 L-W 01 65-940 K06 ET 01	6 615 lm	Ra>90	4000K	Vit	Tänd/släck
9886540	LPCV 3P2 L-W 05 65-940 K06 ET 01	6 435 lm	Ra>90	4000K	Vit	Tänd/släck
9886840	LPCV 3P2 L-W 01 65-940 K06 ET 05	6 615 lm	Ra>90	4000K	Svart	Tänd/släck
9886940	LPCV 3P2 L-W 05 65-940 K06 ET 05	6 435 lm	Ra>90	4000K	Svart	Tänd/släck
9887240	LPCV 3P2 L-W 01 80-830 K03 ET 01	7 715 lm	Ra>80	3000K	Vit	Tänd/släck
9887340	LPCV 3P2 L-W 05 80-830 K03 ET 01	7 505 lm	Ra>80	3000K	Vit	Tänd/släck
9887640	LPCV 3P2 L-W 01 80-830 K03 ET 05	7 715 lm	Ra>80	3000K	Svart	Tänd/släck
9887740	LPCV 3P2 L-W 05 80-830 K03 ET 05	7 505 lm	Ra>80	3000K	Svart	Tänd/släck
9888040	LPCV 3P2 L-W 01 80-840 K04 ET 01	8 175 lm	Ra>80	4000K	Vit	Tänd/släck
9888140	LPCV 3P2 L-W 05 80-840 K04 ET 01	7 955 lm	Ra>80	4000K	Vit	Tänd/släck
9888440	LPCV 3P2 L-W 01 80-840 K04 ET 05	8 175 lm	Ra>80	4000K	Svart	Tänd/släck
9888540	LPCV 3P2 L-W 05 80-840 K04 ET 05	7 955 lm	Ra>80	4000K	Svart	Tänd/släck
9888840	LPCV 3P2 L-W 01 80-930 K05 ET 01	7 585 lm	Ra>90	3000K	Vit	Tänd/släck
9888940	LPCV 3P2 L-W 05 80-930 K05 ET 01	7 380 lm	Ra>90	3000K	Vit	Tänd/släck
9889240	LPCV 3P2 L-W 01 80-930 K05 ET 05	7 585 lm	Ra>90	3000K	Svart	Tänd/släck
9889340	LPCV 3P2 L-W 05 80-930 K05 ET 05	7 380 lm	Ra>90	3000K	Svart	Tänd/släck
9889640	LPCV 3P2 L-W 01 80-940 K06 ET 01	8 200 lm	Ra>90	4000K	Vit	Tänd/släck
9889740	LPCV 3P2 L-W 05 80-940 K06 ET 01	7 975 lm	Ra>90	4000K	Vit	Tänd/släck
9890040	LPCV 3P2 L-W 01 80-940 K06 ET 05	8 200 lm	Ra>90	4000K	Svart	Tänd/släck
9890140	LPCV 3P2 L-W 05 80-940 K06 ET 05	7 975 lm	Ra>90	4000K	Svart	Tänd/släck
9890451	LPCV 3P2 L-W 01 80-830 K03 ETDD 01	7 715 lm	Ra>80	3000K	Vit	DALI
9890551	LPCV 3P2 L-W 05 80-830 K03 ETDD 01	7 505 lm	Ra>80	3000K	Vit	DALI
9890851	LPCV 3P2 L-W 01 80-830 K03 ETDD 05	7 715 lm	Ra>80	3000K	Svart	DALI
9890951	LPCV 3P2 L-W 05 80-830 K03 ETDD 05	7 505 lm	Ra>80	3000K	Svart	DALI
9891251	LPCV 3P2 L-W 01 80-840 K04 ETDD 01	8 175 lm	Ra>80	4000K	Vit	DALI
9891351	LPCV 3P2 L-W 05 80-840 K04 ETDD 01	7 955 lm	Ra>80	4000K	Vit	DALI
9891651	LPCV 3P2 L-W 01 80-840 K04 ETDD 05	8 175 lm	Ra>80	4000K	Svart	DALI
9891751	LPCV 3P2 L-W 05 80-840 K04 ETDD 05	7 955 lm	Ra>80	4000K	Svart	DALI
9892051	LPCV 3P2 L-W 01 80-930 K05 ETDD 01	7 585 lm	Ra>90	3000K	Vit	DALI
9892151	LPCV 3P2 L-W 05 80-930 K05 ETDD 01	7 380 lm	Ra>90	3000K	Vit	DALI
9892451	LPCV 3P2 L-W 01 80-930 K05 ETDD 05	7 585 lm	Ra>90	3000K	Svart	DALI
9892551	LPCV 3P2 L-W 05 80-930 K05 ETDD 05	7 380 lm	Ra>90	3000K	Svart	DALI
9892851	LPCV 3P2 L-W 01 80-940 K06 ETDD 01	8 200 lm	Ra>90	4000K	Vit	DALI
9892951	LPCV 3P2 L-W 05 80-940 K06 ETDD 01	7 975 lm	Ra>90	4000K	Vit	DALI
9893251	LPCV 3P2 L-W 01 80-940 K06 ETDD 05	8 200 lm	Ra>90	4000K	Svart	DALI
9893351	LPCV 3P2 L-W 05 80-940 K06 ETDD 05	7 975 lm	Ra>90	4000K	Svart	DALI
9893663	LPCV 3P2 L-W 01 80-830 K03 ETBLE 01	7 715 lm	Ra>80	3000K	Vit	Bluetooth
9893763	LPCV 3P2 L-W 05 80-830 K03 ETBLE 01	7 505 lm	Ra>80	3000K	Vit	Bluetooth
9894063	LPCV 3P2 L-W 01 80-830 K03 ETBLE 05	7 715 lm	Ra>80	3000K	Svart	Bluetooth
9894163	LPCV 3P2 L-W 05 80-830 K03 ETBLE 05	7 505 lm	Ra>80	3000K	Svart	Bluetooth
9894463	LPCV 3P2 L-W 01 80-840 K04 ETBLE 01	8 175 lm	Ra>80	4000K	Vit	Bluetooth
9894563	LPCV 3P2 L-W 05 80-840 K04 ETBLE 01	7 955 lm	Ra>80	4000K	Vit	Bluetooth
9894863	LPCV 3P2 L-W 01 80-840 K04 ETBLE 05	8 175 lm	Ra>80	4000K	Svart	Bluetooth
9894963	LPCV 3P2 L-W 05 80-840 K04 ETBLE 05	7 955 lm	Ra>80	4000K	Svart	Bluetooth
9895263	LPCV 3P2 L-W 01 80-930 K05 ETBLE 01	7 585 lm	Ra>90	3000K	Vit	Bluetooth
9895363	LPCV 3P2 L-W 05 80-930 K05 ETBLE 01	7 380 lm	Ra>90	3000K	Vit	Bluetooth
9895663	LPCV 3P2 L-W 01 80-930 K05 ETBLE 05	7 585 lm	Ra>90	3000K	Svart	Bluetooth
9895763	LPCV 3P2 L-W 05 80-930 K05 ETBLE 05	7 380 lm	Ra>90	3000K	Svart	Bluetooth
9896063	LPCV 3P2 L-W 01 80-940 K06 ETBLE 01	8 200 lm	Ra>90	4000K	Vit	Bluetooth
9896163	LPCV 3P2 L-W 05 80-940 K06 ETBLE 01	7 975 lm	Ra>90	4000K	Vit	Bluetooth
9896463	LPCV 3P2 L-W 01 80-940 K06 ETBLE 05	8 200 lm	Ra>90	4000K	Svart	Bluetooth
9896563	LPCV 3P2 L-W 05 80-940 K06 ETBLE 05	7 975 lm	Ra>90	4000K	Svart	Bluetooth

L-W19 · Bredstrålande UGR<19

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9884240	LPCV 3P2 L-W19 01 65-830 K03 ET 01	6 595 lm	Ra>80	3000K	Vit	Tänd/släck
9884640	LPCV 3P2 L-W19 01 65-830 K03 ET 05	6 595 lm	Ra>80	3000K	Svart	Tänd/släck
9885040	LPCV 3P2 L-W19 01 65-840 K04 ET 01	6 990 lm	Ra>80	4000K	Vit	Tänd/släck

8TW · Tunable White

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9896862	LPCV 3P2 L-W 01 45-8TW S96 ETDD8 01	4 530 lm	Ra>80	2700–6500K	Vit	DALI typ 8
9896962	LPCV 3P2 L-W 05 45-8TW S96 ETDD8 01	4 275 lm	Ra>80	2700–6500K	Vit	DALI typ 8
9897062	LPCV 3P2 L-W 01 45-8TW S96 ETDD8 05	4 530 lm	Ra>80	2700–6500K	Svart	DALI typ 8
9897162	LPCV 3P2 L-W 05 45-8TW S96 ETDD8 05	4 275 lm	Ra>80	2700–6500K	Svart	DALI typ 8
9897263	LPCV 3P2 L-W 01 45-8TW S96 ETBLE 01	4 530 lm	Ra>80	2700–6500K	Vit	Bluetooth
9897363	LPCV 3P2 L-W 05 45-8TW S96 ETBLE 01	4 275 lm	Ra>80	2700–6500K	Vit	Bluetooth
9897463	LPCV 3P2 L-W 01 45-8TW S96 ETBLE 05	4 530 lm	Ra>80	2700–6500K	Svart	Bluetooth
9897563	LPCV 3P2 L-W 05 45-8TW S96 ETBLE 05	4 275 lm	Ra>80	2700–6500K	Svart	Bluetooth
