Beskrivning
Armaturtyp
Mångsidig utomhusstolparmatur i minimalistisk, internationell design med platt konstruktion. Med intelligent etikett för snabb åtkomst till armaturinformation med hjälp av QR-kod.
Monteringsmetoder

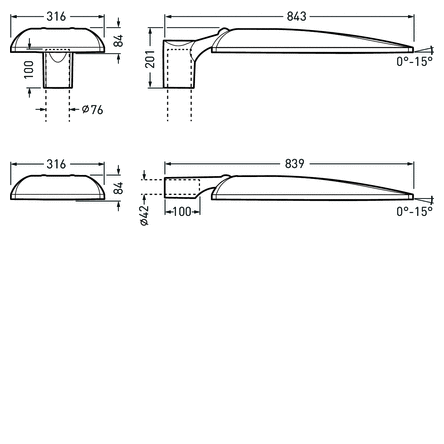

Att användas som stolptoppsarmatur (toppdiameter Ø76 mm/Ø60 mm) eller för montage på arm (diameter Ø42 mm/Ø60 mm) i kombination med stolpfäste som beställs separat. Armaturhuvudets lutning kan justeras. Lutningsvinkel för konsolmontering 0°, -5°, -10°, -15°. Lutningsvinkel för stolptoppsmontering 0°, 5°, 10°, 15°. Monteringshöjd max. 8000 mm.
Optiskt system
Som MLT-version (Multi-Lens Technology), bestående av högeffektiva UV- och temperaturbeständiga linssystem i 4-faldiga konfigurationer. Med asymmetrisk bred ljusfördelning. För vägbelysning enligt M5- och M6-belysningsklasserna med förhållandet mellan vägbredd och monteringshöjd på 0,4 till 0,8. Ytterligare strålkarakteristik finns tillgängliga för flexibel anpassning till kundspecifika belysningsuppgifter.
LED-system
Fast ljusflöde och färgtemperatur, med stabilisering av ljusflödet vid slutet av livslängden (CLO). LED-systemet består av 8 MLT LED-moduler med vardera 4 LED-lampor. Armaturens ljusflöde 6800-24000 lm, anslutningseffekt 43-174 W, effektfaktor λ > 0,95, maximal ljuseffektivitet för armaturen 152 lm/W. Färgtemperatur varmvit (3000K) eller neutralvit (4000K). Finns på begäran även i Tunable White-version (2200 K – 4000 K). Allmänt färgåtergivningsindex (CRI) Ra > 70. Färgtolerans (initial MacAdam) ≤ 5 SDCM. Fler LED-ljusfärger finns tillgängliga på begäran. Genomsnittlig nominell livslängd LCLO (tq 25 °C) = 100 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Flimmer: Pst LM ≤ 1,0 vid full belastning.
Armaturstomme
Armaturstomme av pressgjuten aluminium. Ytbelagd antracit (liknande RAL 703). Armaturhus mycket väderbeständigt, pulverlackerat. Sjövädersläpande beläggning på begäran. Med PMMA-kupa, tryckt. Kupan kan tryckas individuellt på kundens begäran. Synlig etikett skyddad mot väderpåverkan bakom kupan på begäran. Stolpe finns tillgänglig på begäran. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP66, slagtålighet enligt IEC 62262: IK09. Tillåten omgivningstemperatur (ta): 25 °C Vindyta Fw = 0,220 m2. Vikt: 8,9 kg.
Elektrisk anslutning
Fabriksmonterad anslutningskabel. Anslutningskabelns längd: 8,0 m.
Elektriskt utförande
Med elektronisk transformator, digitalt dimbar (DALI). Kontrolldon enligt DALI-2-standarden (EN 62386). Kontrolldonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Överspänningsmotstånd Differentialläge / Common Mode: 6 kV / 10 kV. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, kontrolldon och optiskt system) finns tillgängliga i 15 år från fakturadatum. Rätten till rimliga ändringar förbehålls.
Anmärkning om tillbehör: Avbländning MLT ZAH vp/4 st. (TOC 6818500) / MLT ZAS G4 p4 (TOC 7851000):
Antal nödvändiga avbländningar/ antal förpackningsenheter med 4 stycken vardera: 2 / 1.
Planeringsinformation:
Armaturen uppfyller kraven i EN 60598 och är konstruerad för vindpåverkan enligt EN 1991 (Eurocode) med en grundvindhastighet på upp till 30 m/s (motsvarande vindzon 4 i Tyskland) i terrängkategori 1. Hänsyn tas till snölast (upp till 1 kN/m2) och isbildning (upp till 2 cm) vid en monteringshöjd i enlighet med monteringsanvisningen. Utsatta platser (t.ex. broar, installation på byggnader eller direkt intill järnvägsspår) beaktas inte. Stötbelastningar beaktas inte.
Demonteringsanvisning (PDF) för produkten finns på: https://www.trilux.com/EcoDesign
