Grado

Montagesätt	3-fas skena
Färg	Vit (RAL9016) Svart (RAL9005) Silvergrå (RAL9006)
Optik	Displayflood
Servicelivslängd	L80 (25 °C) = 50 000 h
Ljusflöde	2000 - 5000 lm
Färgtemperatur	2700K 3000K 3500K 4000K Brilliant Colour (3100K) Brilliant Food (2700K) Efficient White (3200K) Efficient Cool (4000K)
Färgåtergivning	Ra>80 Ra>90 Ra>95
Kapslingsklass	IP20
Styrning	Tänd/släck DALI Casambi

Beskrivning

Armaturtyp

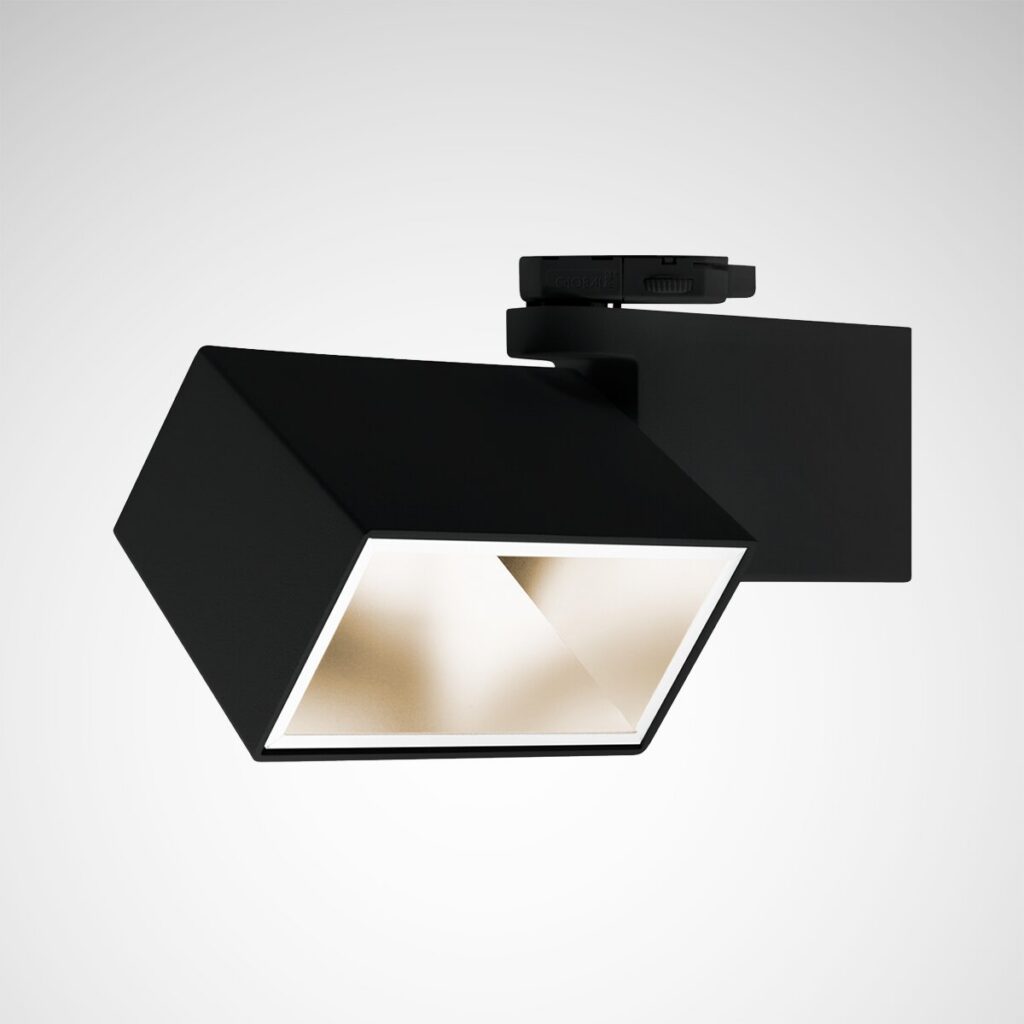

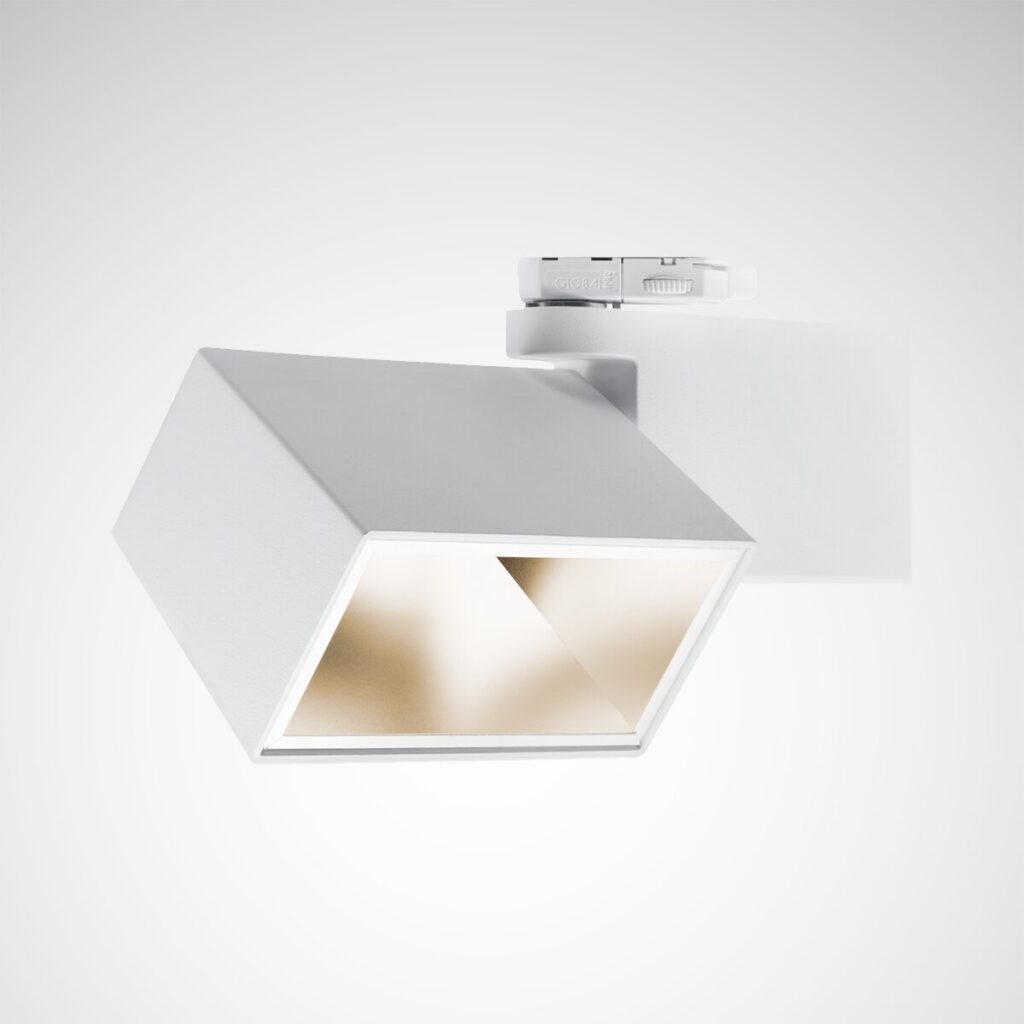

Spotlight för exakt väggbelysning av stora ytor. Kan vridas 355° och svängas 220°.

Monteringsmetoder

Montering på trefasskena enligt DIN EN 60570 via integrerad trefasskenaadapter. För integration i Nordic-Global skena.

Optiskt system

Diffusorreflektor med mjukt avsmalnande kanter och hög bländskydd integrerad i spotlighthuvudet. Display Flood-fördelningskarakteristik.

LED-system

Fast ljusflöde och färgtemperatur. Armaturens ljusflöde 3100-5300 lm, anslutningseffekt 18-40 W, effektfaktor λ > 0,95, maximal ljuseffektivitet för armaturen 176 lm/W. Ljusfärg varmvit, neutralvit, BrilliantColor eller EfficientWhite, korrelerad färgtemperatur (CCT) 3000/4000 K, allmänt färgåtergivningsindex (CRI) Ra > 80-95. Färgtolerans (initial MacAdam) ≤ 2 SDCM. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 50 000 timmar. Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.

Armaturstomme

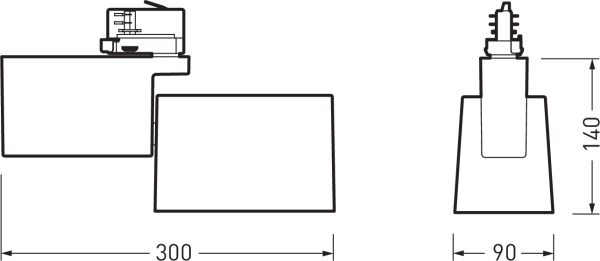

Armaturstomme tillverkad av pressgjuten aluminium. Ytan är pulverlackerad. Färg svart eller vit. Armaturmått (L x B x H): 300 mm x 90 mm x 140 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20. Tillåten omgivningstemperatur (ta): 25 °C Vikt: 1,4 kg.

Elektrisk anslutning

Drivaren är integrerad i det tekniska höljet. Armaturens nominella driftspänning är 230 V, 50/60 Hz.

Elektriskt utförande

Med elektroniskt driftdon, tänd/släck, DALI-2 eller Casambi. Driven är integrerad i det tekniska höljet. Armaturen uppfyller de grundläggande kraven i tillämpliga EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt.

Artikellista – Grado 3P (3-fas skena)

Optik:
WR-DF84 = Displayflood, rektangulär ljusfördelning med skarp kant ·
Färgtemp:
M41 = 3000K · M43 = 4000K · EW M50 = Efficient White 3200K · BC C65 = Brilliant Color 3100K ·
Styrning:
ET = Tänd/släck · ETDD = DALI · ETBLE = Bluetooth ·
Färg:
01 = Vit · 05 = Svart

30 lm · ~3 000 lm

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
8549240	Grado 3P WR-DF84 30-830 M41 ET 01	3 135 lm	Ra>80	3000K	Vit	Tänd/släck
8549640	Grado 3P WR-DF84 30-830 M41 ET 05	3 135 lm	Ra>80	3000K	Svart	Tänd/släck
8551040	Grado 3P WR-DF84 30-840 M43 ET 01	3 165 lm	Ra>80	4000K	Vit	Tänd/släck
8551440	Grado 3P WR-DF84 30-840 M43 ET 05	3 165 lm	Ra>80	4000K	Svart	Tänd/släck
8558240	Grado 3P WR-DF84 30-EW M50 ET 01	3 155 lm	Ra>90	3200K	Vit	Tänd/släck
8558640	Grado 3P WR-DF84 30-EW M50 ET 05	3 155 lm	Ra>90	3200K	Svart	Tänd/släck
8563040	Grado 3P WR-DF84 30-BC C65 ET 01	3 240 lm	Ra>95	3100K	Vit	Tänd/släck
8563440	Grado 3P WR-DF84 30-BC C65 ET B58 05	3 240 lm	Ra>95	3100K	Svart	Tänd/släck

40 lm · ~4 000 lm

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
8552240	Grado 3P WR-DF84 40-830 M41 ET 01	4 015 lm	Ra>80	3000K	Vit	Tänd/släck
8552640	Grado 3P WR-DF84 40-830 M41 ET 05	4 015 lm	Ra>80	3000K	Svart	Tänd/släck
8554040	Grado 3P WR-DF84 40-840 M43 ET 01	4 055 lm	Ra>80	4000K	Vit	Tänd/släck
8554440	Grado 3P WR-DF84 40-840 M43 ET 05	4 055 lm	Ra>80	4000K	Svart	Tänd/släck
8558840	Grado 3P WR-DF84 40-EW M50 ET 01	4 190 lm	Ra>90	3200K	Vit	Tänd/släck
8559240	Grado 3P WR-DF84 40-EW M50 ET 05	4 190 lm	Ra>90	3200K	Svart	Tänd/släck
8563640	Grado 3P WR-DF84 40-BC C65 ET 01	4 125 lm	Ra>95	3100K	Vit	Tänd/släck
8564040	Grado 3P WR-DF84 40-BC C65 ET 05	4 125 lm	Ra>95	3100K	Svart	Tänd/släck
8570251	Grado 3P WR-DF84 40-BC C65 ETDD 01	4 125 lm	Ra>95	3100K	Vit	DALI
8570651	Grado 3P WR-DF84 40-BC C65 ETDD 05	4 125 lm	Ra>95	3100K	Svart	DALI
8575663	Grado 3P WR-DF84 40-BC C65 ETBLE 01	4 125 lm	Ra>95	3100K	Vit	Bluetooth
8576063	Grado 3P WR-DF84 40-BC C65 ETBLE 05	4 125 lm	Ra>95	3100K	Svart	Bluetooth

50 lm · ~5 000 lm

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
8566651	Grado 3P WR-DF84 50-830 M41 ETDD 01	5 145 lm	Ra>80	3000K	Vit	DALI
8567051	Grado 3P WR-DF84 50-830 M41 ETDD 05	5 145 lm	Ra>80	3000K	Svart	DALI
8572063	Grado 3P WR-DF84 50-830 M41 ETBLE 01	5 145 lm	Ra>80	3000K	Vit	Bluetooth
8572463	Grado 3P WR-DF84 50-830 M41 ETBLE 05	5 145 lm	Ra>80	3000K	Svart	Bluetooth
8568451	Grado 3P WR-DF84 50-840 M43 ETDD 01	5 200 lm	Ra>80	4000K	Vit	DALI
8568851	Grado 3P WR-DF84 50-840 M43 ETDD 05	5 200 lm	Ra>80	4000K	Svart	DALI
8573863	Grado 3P WR-DF84 50-840 M43 ETBLE 01	5 200 lm	Ra>80	4000K	Vit	Bluetooth
8574263	Grado 3P WR-DF84 50-840 M43 ETBLE 05	5 200 lm	Ra>80	4000K	Svart	Bluetooth
8569051	Grado 3P WR-DF84 50-EW M50 ETDD 01	5 165 lm	Ra>90	3200K	Vit	DALI
8569451	Grado 3P WR-DF84 50-EW M50 ETDD 05	5 165 lm	Ra>90	3200K	Svart	DALI
8574463	Grado 3P WR-DF84 50-EW M50 ETBLE 01	5 165 lm	Ra>90	3200K	Vit	Bluetooth
8574863	Grado 3P WR-DF84 50-EW M50 ETBLE 05	5 165 lm	Ra>90	3200K	Svart	Bluetooth
