Grado Twin

Montagesätt	3-fas skena
Färg	Vit (RAL9016) Svart (RAL9005) Silvergrå (RAL9006)
Ljusfördelning	Direkt
Optik	Displayflood
Servicelivslängd	L80 (25 °C) = 50 000 h
Ljusflöde	3000 - 5000 lm
Färgtemperatur	2700K 3000K 3500K 4000K Brilliant Colour (3100K) Brilliant Food (2700K) Efficient White (3200K) Efficient Cool (4000K)
Färgåtergivning	Ra>80 Ra>90 Ra>95
Kapslingsklass	IP20
Styrning	Tänd/släck DALI Casambi

Beskrivning

Armaturtyp

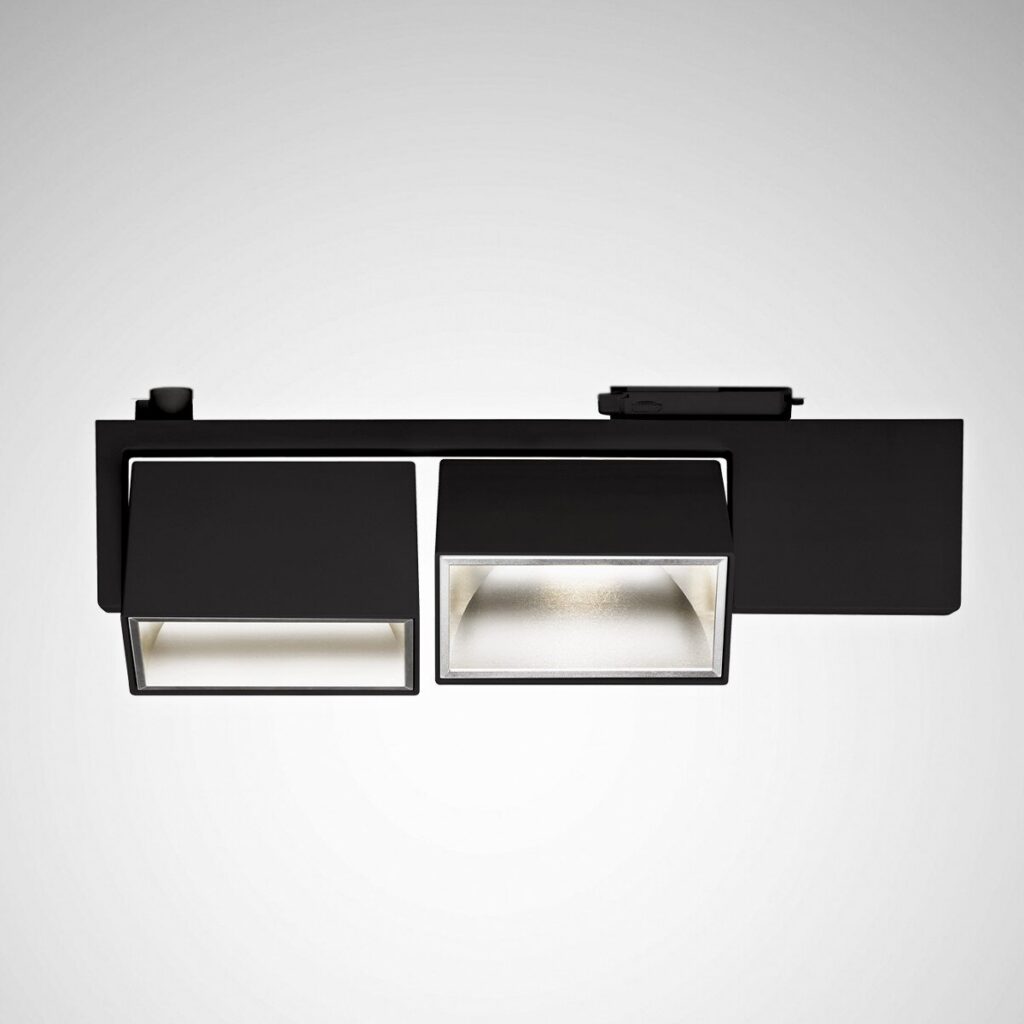

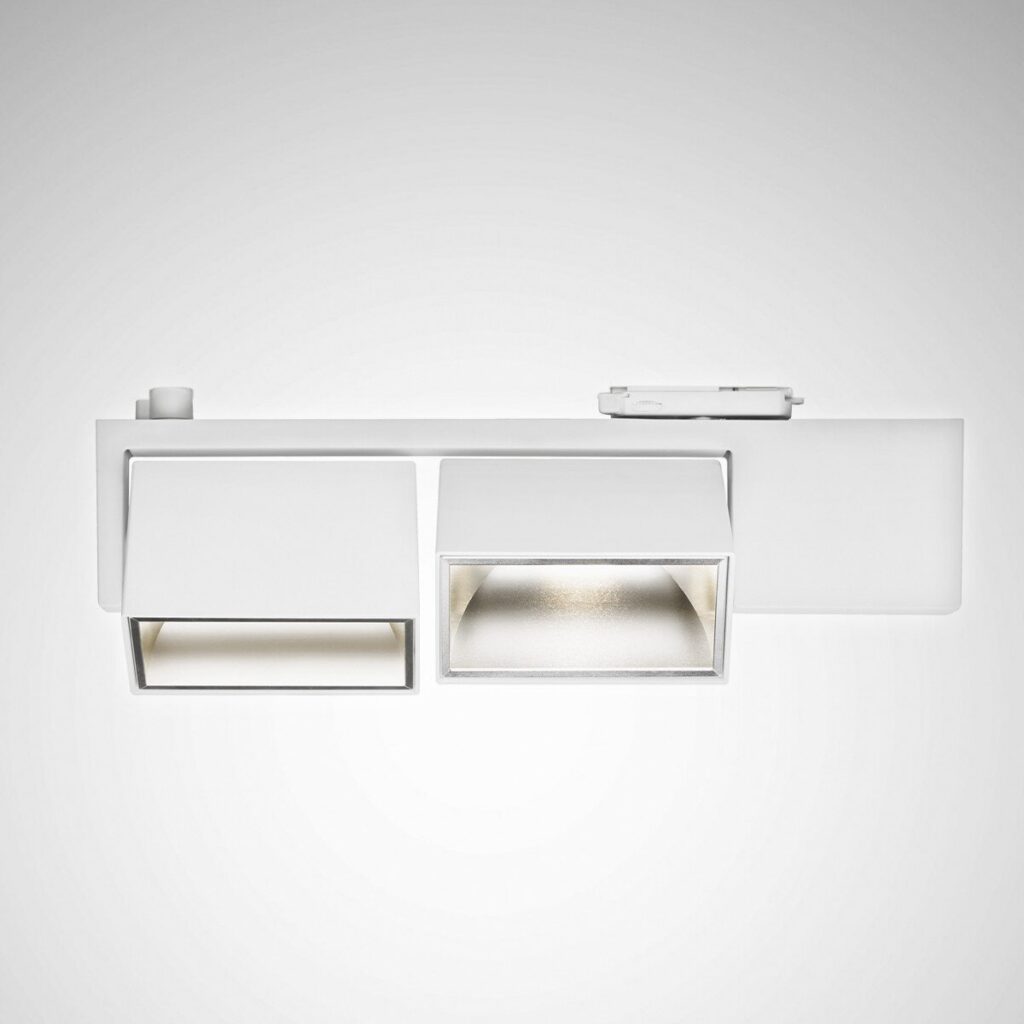

Spotlight med två armaturhuvuden och dubbel asymmetrisk ljusfördelning. Svängbar 110°.

Monteringsmetoder

Montering på trefasskena enligt DIN EN 60570 via integrerad trefasskenaadapter. För integration i Nordic-Global skena.

Ljusstyrning

Med CASAMBI-modul för integration i ett trådlöst styrbart mesh-nätverk med upp till 250 enheter. Systemet driftsätts med Casambi-appen (iOS och Android). Radiomodulens räckvidd under ideala förhållanden: 7,0 m. Radioräckvidden kan variera beroende på påverkande faktorer i omgivningen (t.ex. väggar, tak, golv, maskiner, stålbalkar, spänningsförande kablar). Radioräckvidden kan ökas genom att använda en extra radiomodul som repeater.

Optiskt system

Diffusorreflektor med mjukt avsmalnande kanter och hög bländskydd integrerad i spotlighthuvudet. Display Flood-fördelningskarakteristik.

LED-system

Fast ljusflöde och färgtemperatur. Armaturens ljusflöde 7300-9700 lm, anslutningseffekt 52-81 W, effektfaktor λ > 0,95, maximal ljuseffektivitet för armaturen 150 lm/W. Ljusfärg varmvit, neutralvit, BrilliantColor eller EfficientWhite, korrelerad färgtemperatur (CCT) 3000/4000 K, allmänt färgåtergivningsindex (CRI) Ra > 80-95. Färgtolerans (initial MacAdam) ≤ 2 SDCM. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 50 000 timmar. Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.

Armaturstomme

Armaturstomme tillverkad av pressgjuten aluminium. Ytan är pulverlackerad. Färg svart eller vit. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20. Tillåten omgivningstemperatur (ta): 25 °C

Elektrisk anslutning

Drivaren är integrerad i det tekniska höljet. Armaturens nominella driftspänning är 230 V, 50/60 Hz.

Elektriskt utförande

Med elektroniskt driftdon, tänd/släck, DALI-2 eller Casambi. Driven är integrerad i det tekniska höljet. Armaturen uppfyller de grundläggande kraven i tillämpliga EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt.

Artikellista – Grado Twin / GradoTW 3P (3-fas skena)

Optik:
WR-GZ = Gangzonsbelysning, dubbel asymmetrisk ljusfördelning ·
Färgtemp:
M41 = 3000K · M43 = 4000K · EW M50 = Efficient White 3200K · BC C65 = Brilliant Color 3100K ·
Styrning:
ET = Tänd/släck · ETDD = DALI · ETBLE = Bluetooth ·
Färg:
01 = Vit · 05 = Svart

2×4 000 lm = ~8 000 lm

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9916740	GradoTW 3P WR-GZ 2×40-830 M41 ET 01	7 800 lm	Ra>80	3000K	Vit	Tänd/släck
9916840	GradoTW 3P WR-GZ 2×40-830 M41 ET 05	7 800 lm	Ra>80	3000K	Svart	Tänd/släck
9916940	GradoTW 3P WR-GZ 2×40-840 M43 ET 01	8 240 lm	Ra>80	4000K	Vit	Tänd/släck
9917040	GradoTW 3P WR-GZ 2×40-840 M43 ET 05	8 240 lm	Ra>80	4000K	Svart	Tänd/släck
9917540	GradoTW 3P WR-GZ 2×40-EW M50 ET 01	7 470 lm	Ra>90	3200K	Vit	Tänd/släck
9917640	GradoTW 3P WR-GZ 2×40-EW M50 ET 05	7 470 lm	Ra>90	3200K	Svart	Tänd/släck
9917940	GradoTW 3P WR-GZ 2×40-BC C65 ET 01	7 380 lm	Ra>95	3100K	Vit	Tänd/släck
9918040	GradoTW 3P WR-GZ 2×40-BC C65 ET 05	7 380 lm	Ra>95	3100K	Svart	Tänd/släck
9918751	GradoTW 3P WR-GZ 2×40-BC C65 ETDD 01	7 380 lm	Ra>95	3100K	Vit	DALI
9918851	GradoTW 3P WR-GZ 2×40-BC C65 ETDD 05	7 380 lm	Ra>95	3100K	Svart	DALI
9919563	GradoTW 3P WR-GZ 2×40-BC C65 ETBLE 01	7 380 lm	Ra>95	3100K	Vit	Bluetooth
9919663	GradoTW 3P WR-GZ 2×40-BC C65 ETBLE 05	7 380 lm	Ra>95	3100K	Svart	Bluetooth

2×5 000 lm = ~10 000 lm

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
9917140	GradoTW 3P WR-GZ 2×50-830 M41 ET 01	9 690 lm	Ra>80	3000K	Vit	Tänd/släck
9917240	GradoTW 3P WR-GZ 2×50-830 M41 ET 05	9 690 lm	Ra>80	3000K	Svart	Tänd/släck
9918151	GradoTW 3P WR-GZ 2×50-830 M41 ETDD 01	9 690 lm	Ra>80	3000K	Vit	DALI
9918251	GradoTW 3P WR-GZ 2×50-830 M41 ETDD 05	9 690 lm	Ra>80	3000K	Svart	DALI
9918963	GradoTW 3P WR-GZ 2×50-830 M41 ETBLE 01	9 690 lm	Ra>80	3000K	Vit	Bluetooth
9919063	GradoTW 3P WR-GZ 2×50-830 M41 ETBLE 05	9 690 lm	Ra>80	3000K	Svart	Bluetooth
9917340	GradoTW 3P WR-GZ 2×50-840 M43 ET 01	10 230 lm	Ra>80	4000K	Vit	Tänd/släck
9917440	GradoTW 3P WR-GZ 2×50-840 M43 ET 05	10 230 lm	Ra>80	4000K	Svart	Tänd/släck
9918351	GradoTW 3P WR-GZ 2×50-840 M43 ETDD 01	10 230 lm	Ra>80	4000K	Vit	DALI
9918451	GradoTW 3P WR-GZ 2×50-840 M43 ETDD 05	10 230 lm	Ra>80	4000K	Svart	DALI
9919163	GradoTW 3P WR-GZ 2×50-840 M43 ETBLE 01	10 230 lm	Ra>80	4000K	Vit	Bluetooth
9919263	GradoTW 3P WR-GZ 2×50-840 M43 ETBLE 05	10 230 lm	Ra>80	4000K	Svart	Bluetooth
9917740	GradoTW 3P WR-GZ 2×50-EW M50 ET 01	9 400 lm	Ra>90	3200K	Vit	Tänd/släck
9917840	GradoTW 3P WR-GZ 2×50-EW M50 ET 05	9 400 lm	Ra>90	3200K	Svart	Tänd/släck
9918551	GradoTW 3P WR-GZ 2×50-EW M50 ETDD 01	9 400 lm	Ra>90	3200K	Vit	DALI
9918651	GradoTW 3P WR-GZ 2×50-EW M50 ETDD 05	9 400 lm	Ra>90	3200K	Svart	DALI
9919363	GradoTW 3P WR-GZ 2×50-EW M50 ETBLE 01	9 400 lm	Ra>90	3200K	Vit	Bluetooth
9919463	GradoTW 3P WR-GZ 2×50-EW M50 ETBLE 05	9 400 lm	Ra>90	3200K	Svart	Bluetooth
