Beskrivning
Armaturtyp

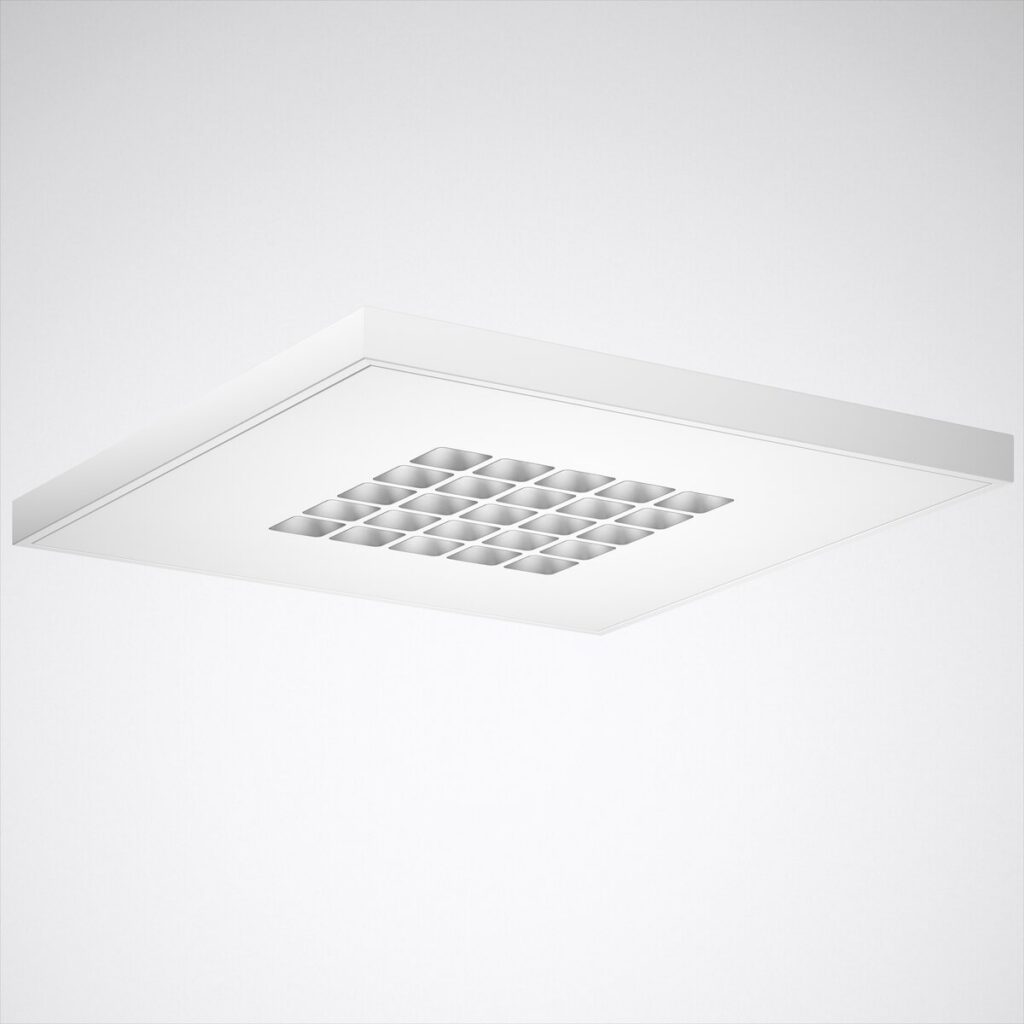

Kvadratisk LED-takarmatur för utanpåliggande montering med ljuselement bestående av linssystem och kubiska avskärmningselement med hög effektivitet.
Monteringsmetoder
Utanpåliggande armatur för takmontering i inomhusutrymmen. För användning som direktstrålande pendelarmatur i kombination med tillbehör som beställs separat.
Optiskt system
Det optiska systemet med en exakt avstämd kombination av LED-linser och bländskyddselement ger mycket hög visuell komfort med mycket hög fotometrisk prestanda. Med symmetrisk begränsad bred ljusfördelning. Bländningsbedömning enligt UGR-klassning (EN 12464-1) < 19. Lämplig för bildskärmsarbetsplatser enligt EN 12464-1 via begränsad luminans L ≤ 3000 cd/2 för strålvinkel över 65° runtom.
LED-system
Armaturens ljusflöde och fast färgtemperatur. LED-system bestående av 5 x 5 ljuselement. Armaturens ljusflöde 3000 lm, anslutningseffekt 18 W, effektfaktor λ > 0,9, maximal ljuseffektivitet för armaturen 167 lm/W. Färgtemperatur varmvit, korrelerad färgtemperatur (CCT) 3000 K, allmänt färgåtergivningsindex (CRI) Ra > 80. Färgtolerans (initial MacAdam) ≤ 3 SDCM. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 100 000 h., Genomsnittlig nominell livslängd L90 (tq 25 °C) = 50 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.
Armaturstomme

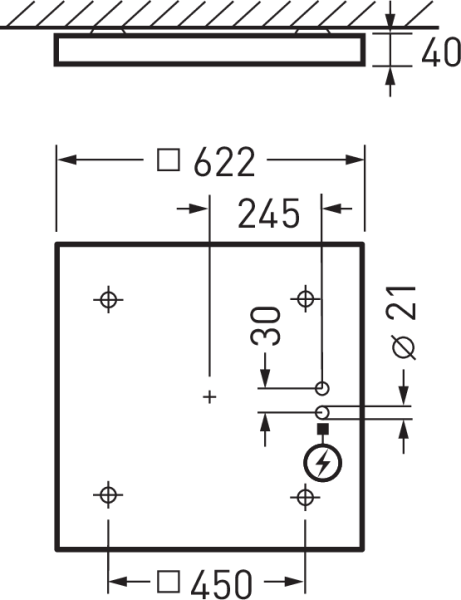

Armaturstomme i stålplåt. Ytbelagd vit (liknande RAL 9016). Skärmkuber silvergrå, med fin ytstruktur. Mått (L x B): 622 mm x 622 mm, armaturhöjd 45 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20, slagtålighet enligt IEC 62262: IK03, testtemperatur för trådglödtest enligt IEC 60695-2-11: 650 °C. Tillåten omgivningstemperatur (ta): 25 °C. Vikt: 7,3 kg.
Elektrisk anslutning
Armaturer utrustade med Linect® armaturanslutningssystem.
Elektriskt utförande
Med elektronisk transformator, tänd/släck eller DALI. Driftdonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Driftdonet är öppenkretssäkert och skyddat mot felaktig anslutning, kortslutning, överbelastning och övertemperatur. Utgångsrippel för styrdonet ≤ 4 % för effektiv styrning av LED-systemet och för flimmerfritt ljus. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, styrdon och optiskt system) är tillgängliga i 15 år från fakturadatum. Rätten att göra rimliga ändringar för att förbättra utvecklingen förbehålls.
Demonteringsanvisning (PDF) för produkten finns på: https://www.trilux.com/EcoDesign
