8841 LS

Montagesätt	Fotplatta Markfäste
Färg	Antracit (DB703)
Monteringshöjd	Max 3.5 m
Optik	Rotationssymmetrisk bred (RB) Asymmetrisk bred (AB)
Servicelivslängd	LCLO (25 °C) = 100 000 h
Ljusflöde	1000 - 3600 lm
Färgtemperatur	3000K 4000K
Färgåtergivning	Ra>70
Kapslingsklass	IP65
Slagtålighet	IK04
Styrning	Tänd/släck
Övrigt	Constant Light Output (CLO)

Beskrivning

Armaturtyp

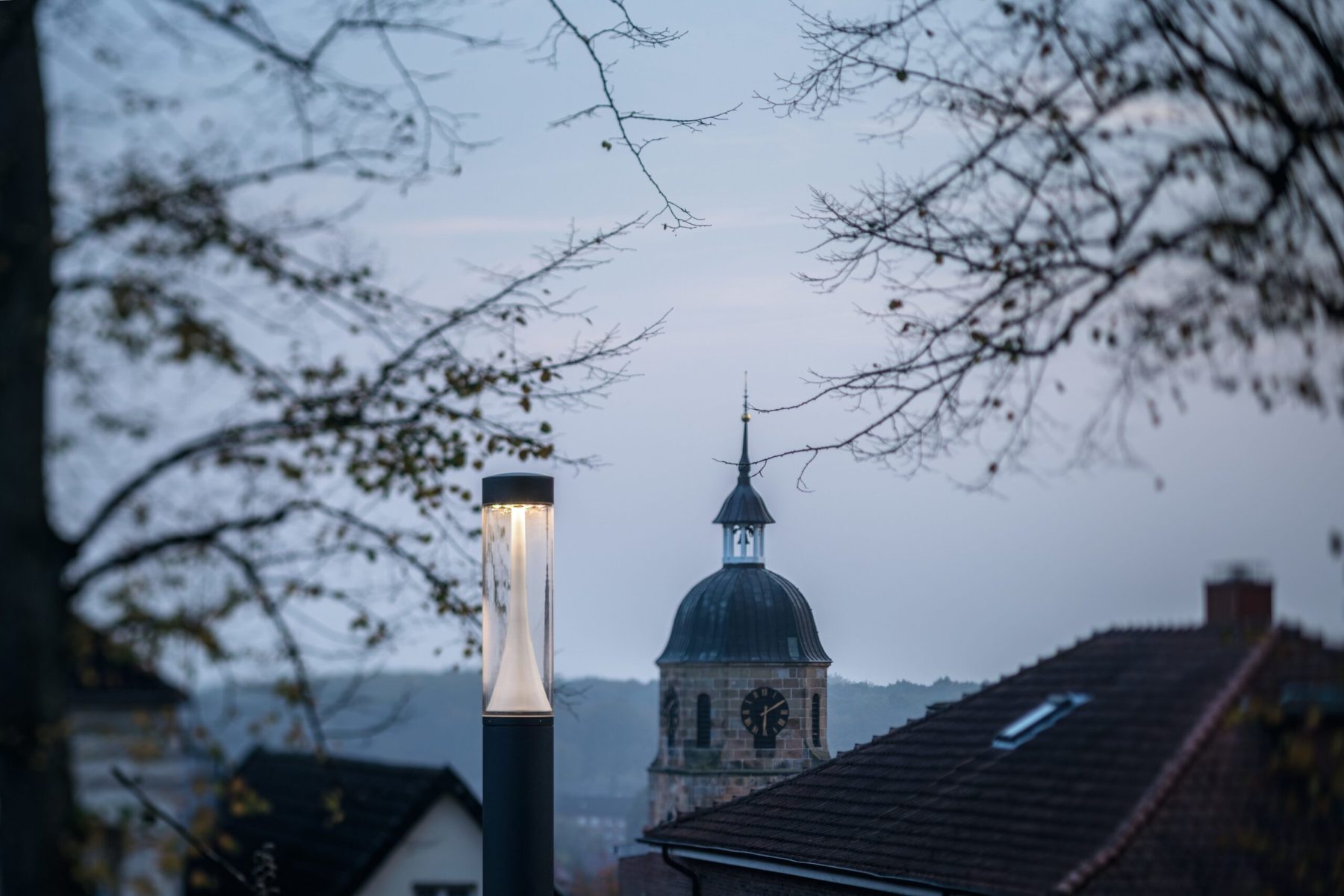

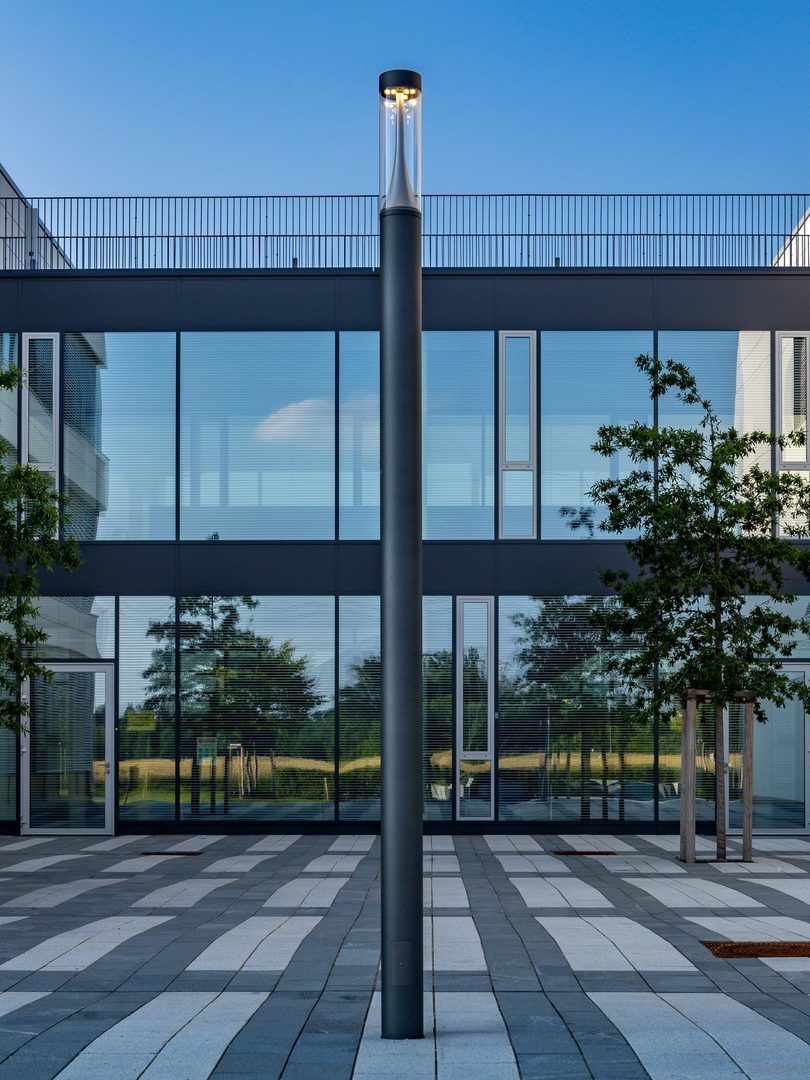

Dekorativ LED-ljuspelare.

Applikationer

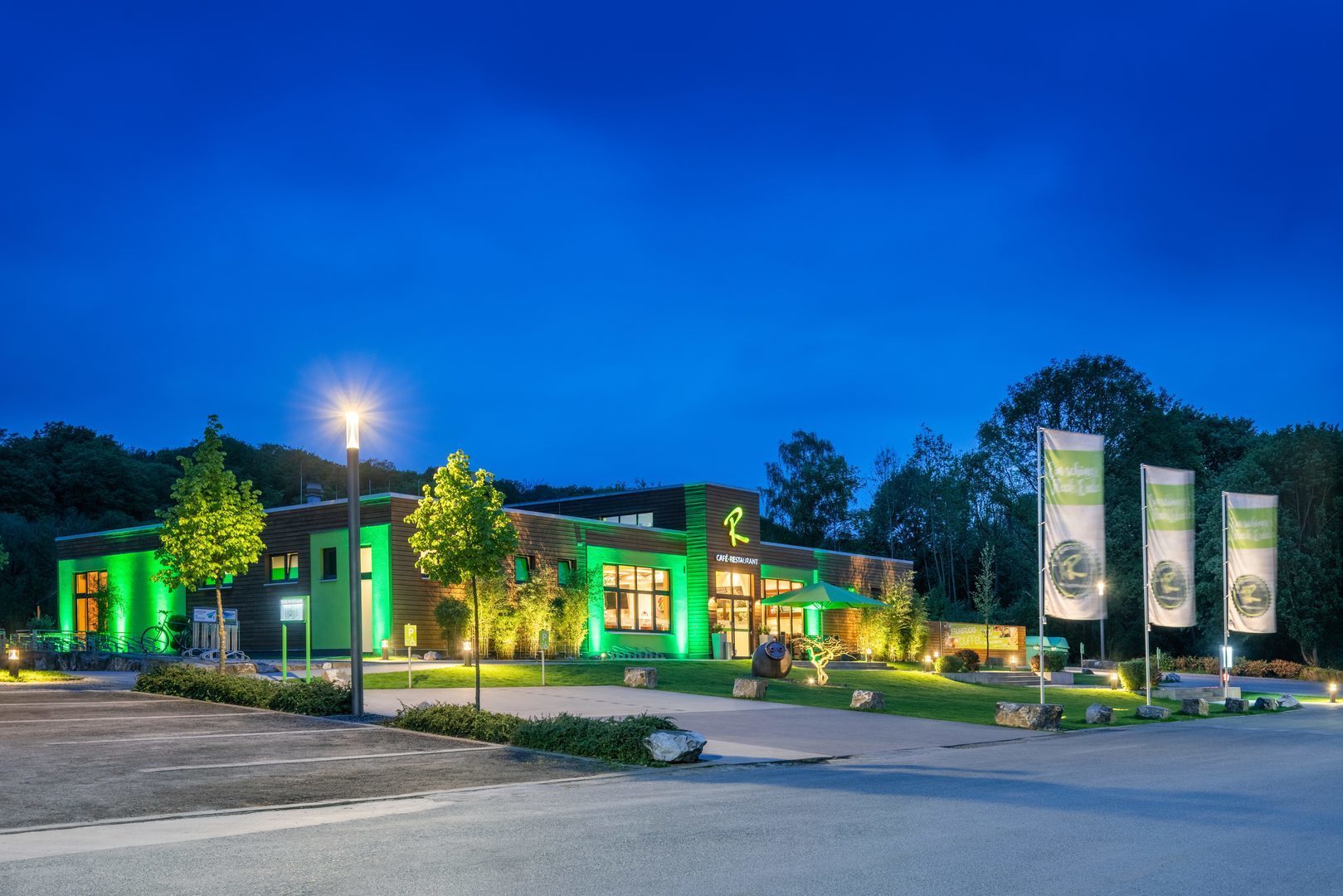

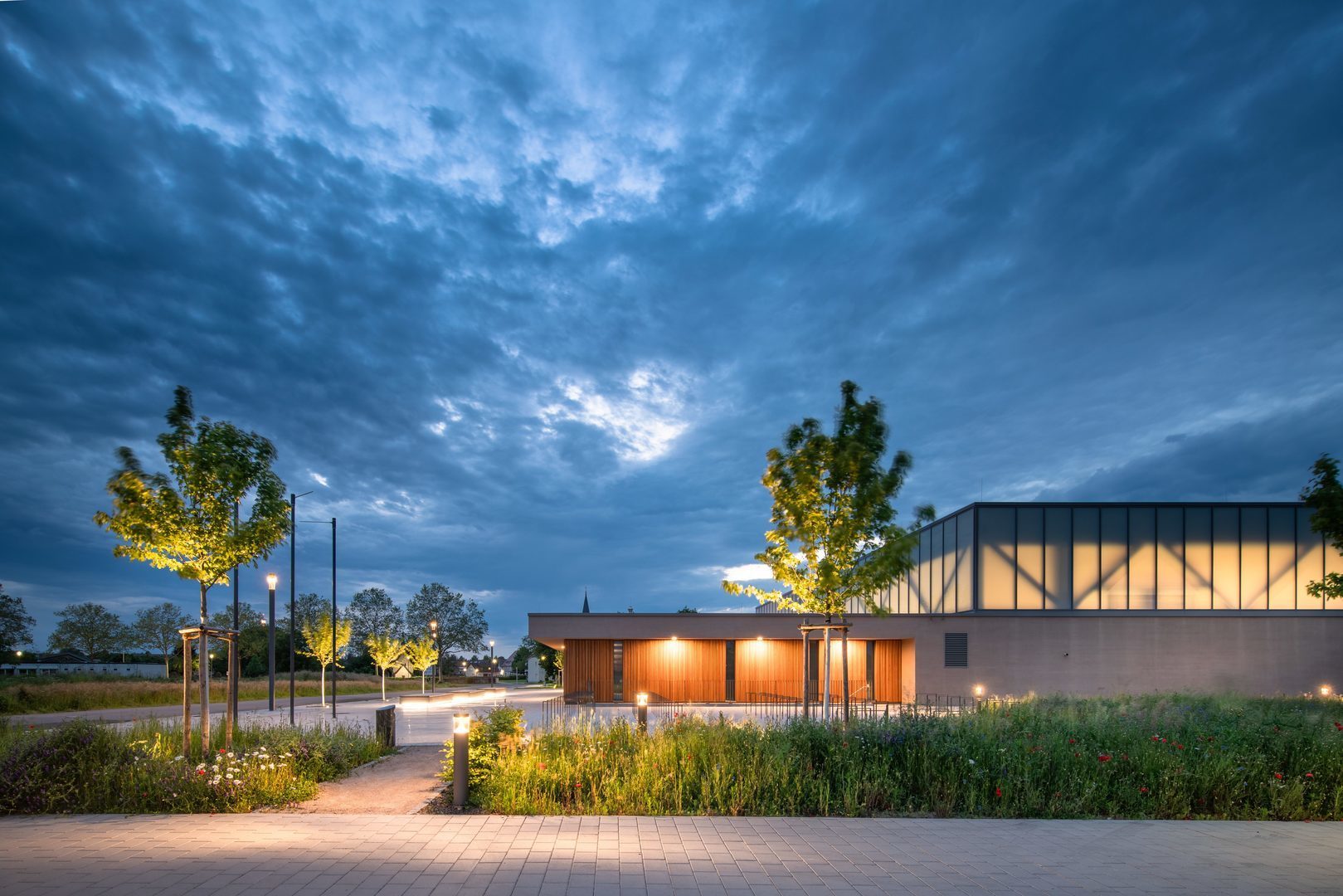

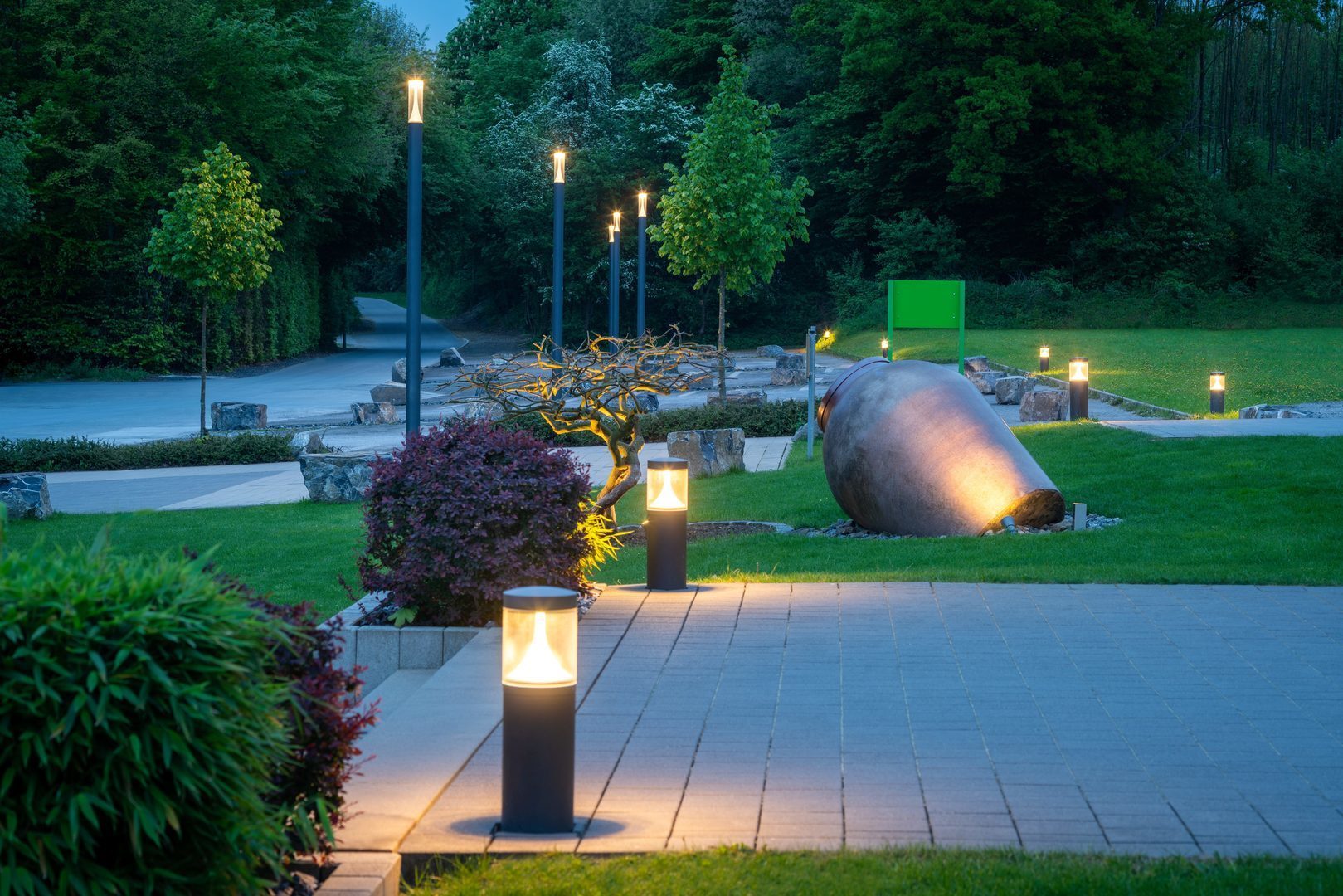

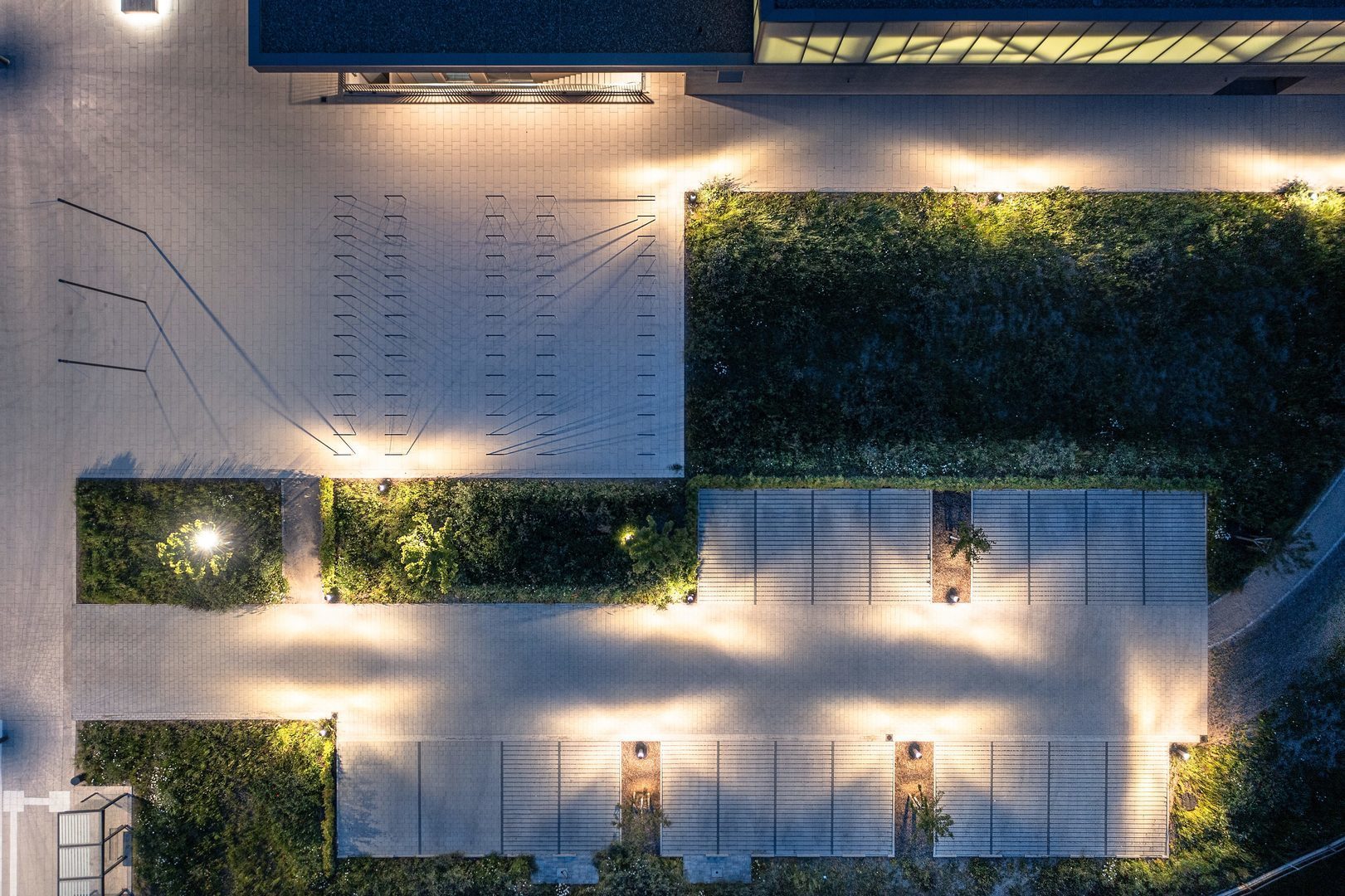

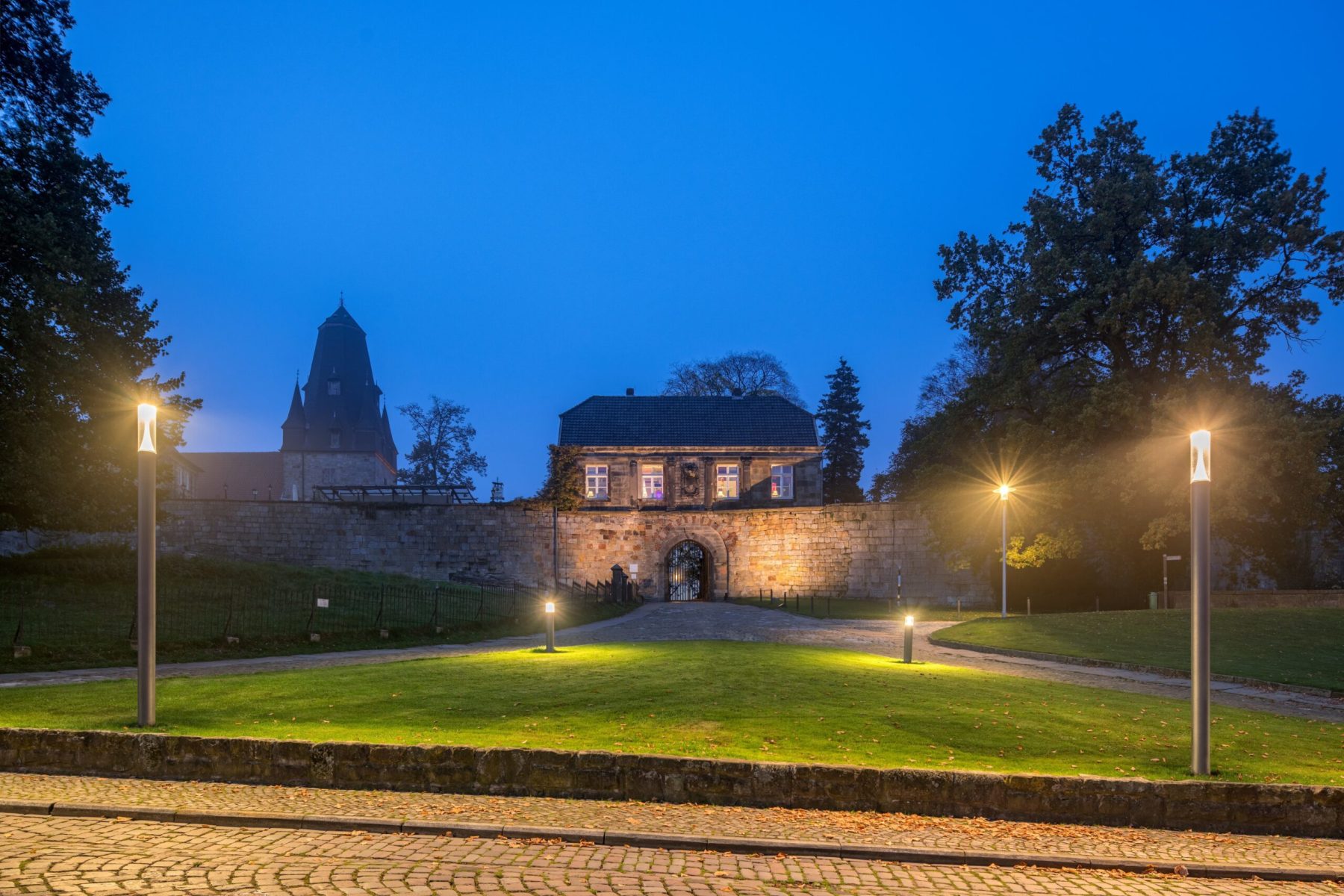

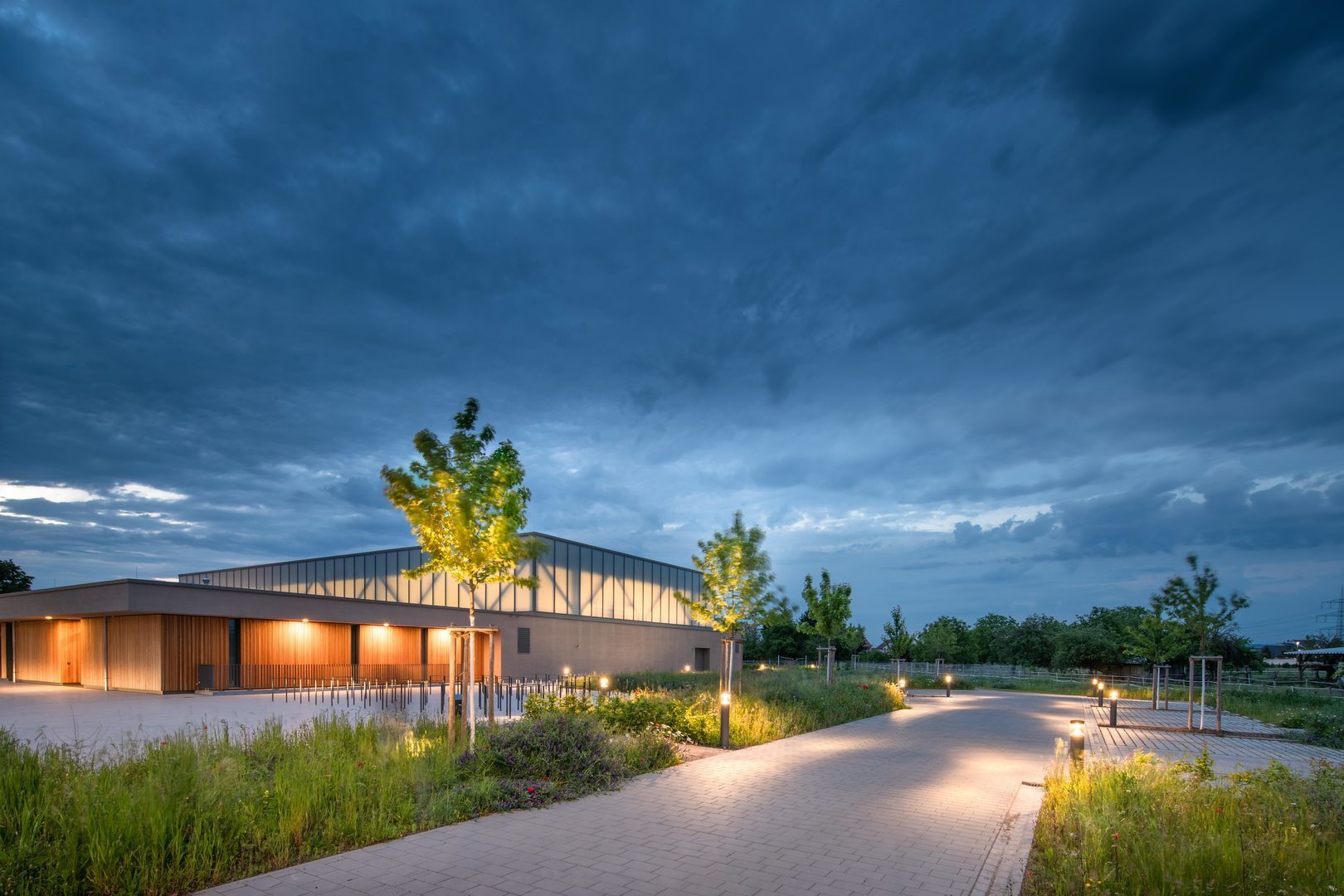

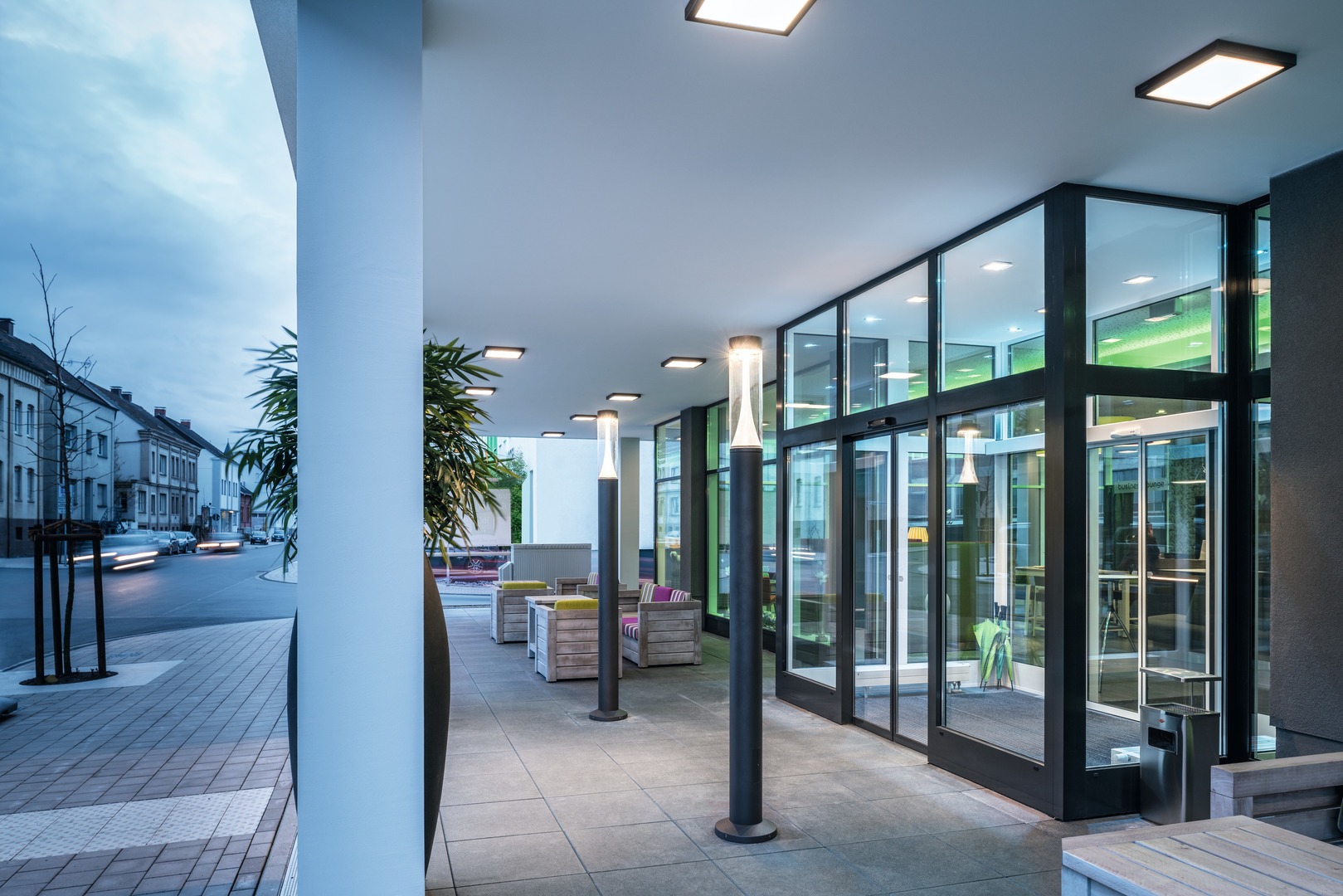

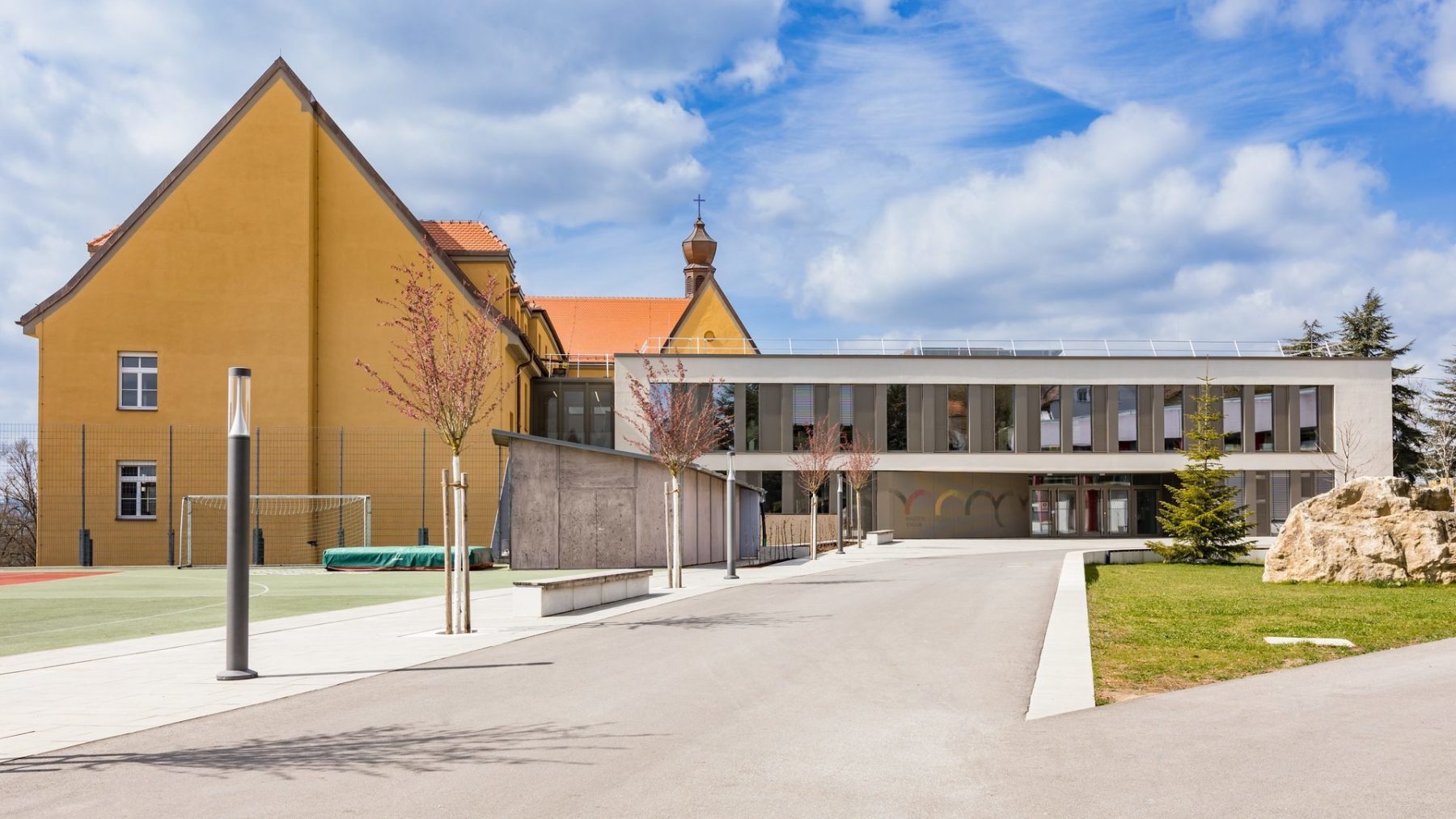

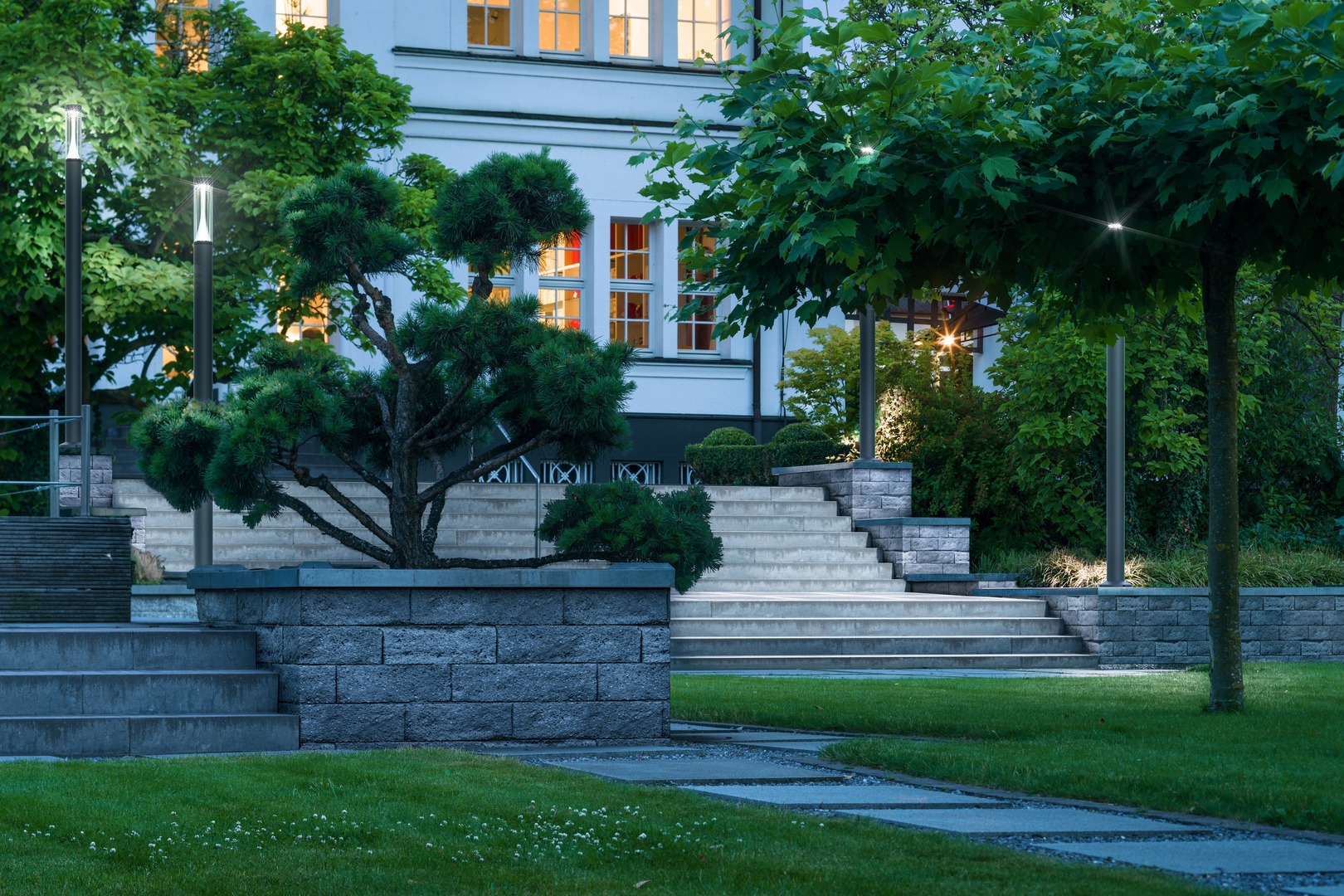

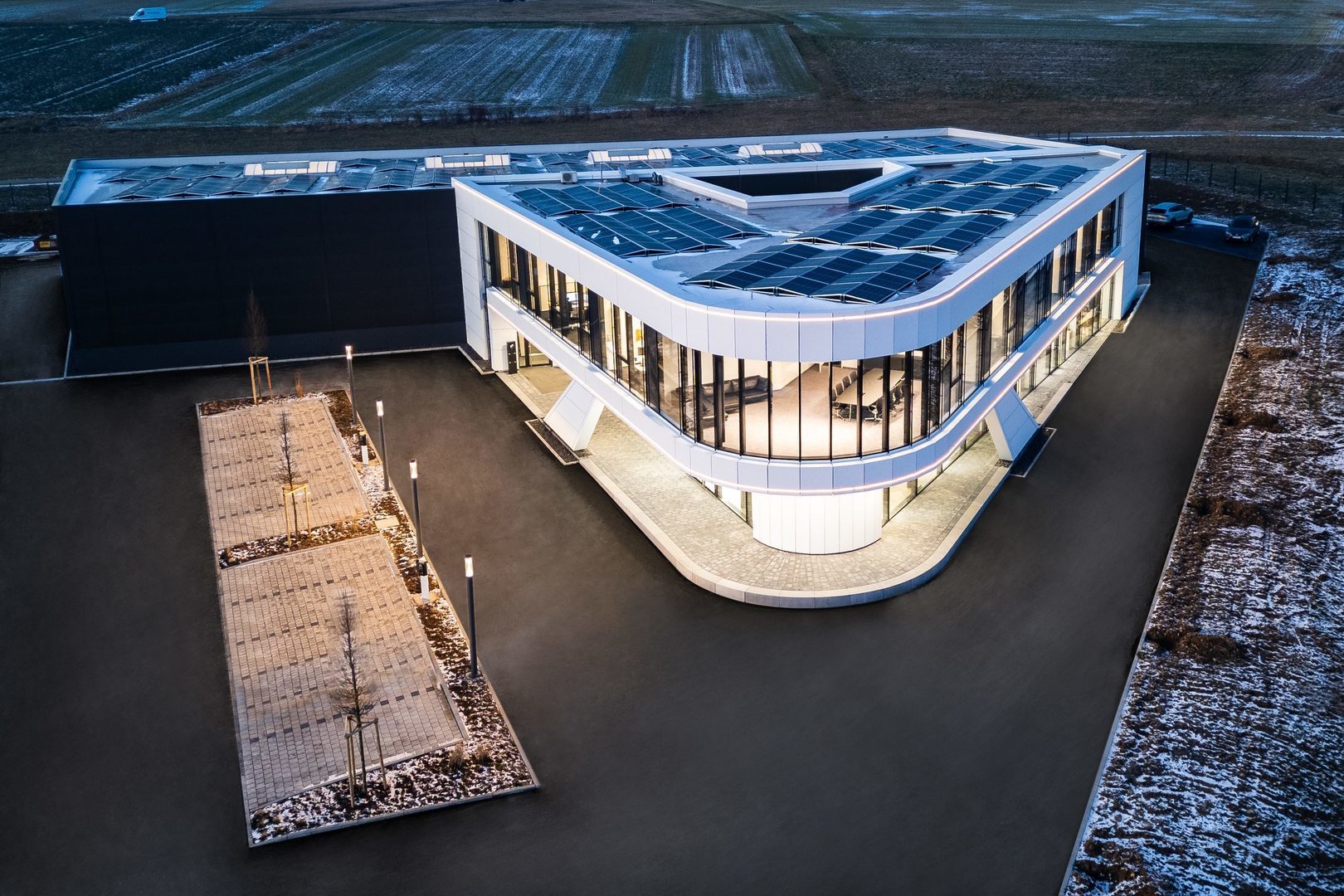

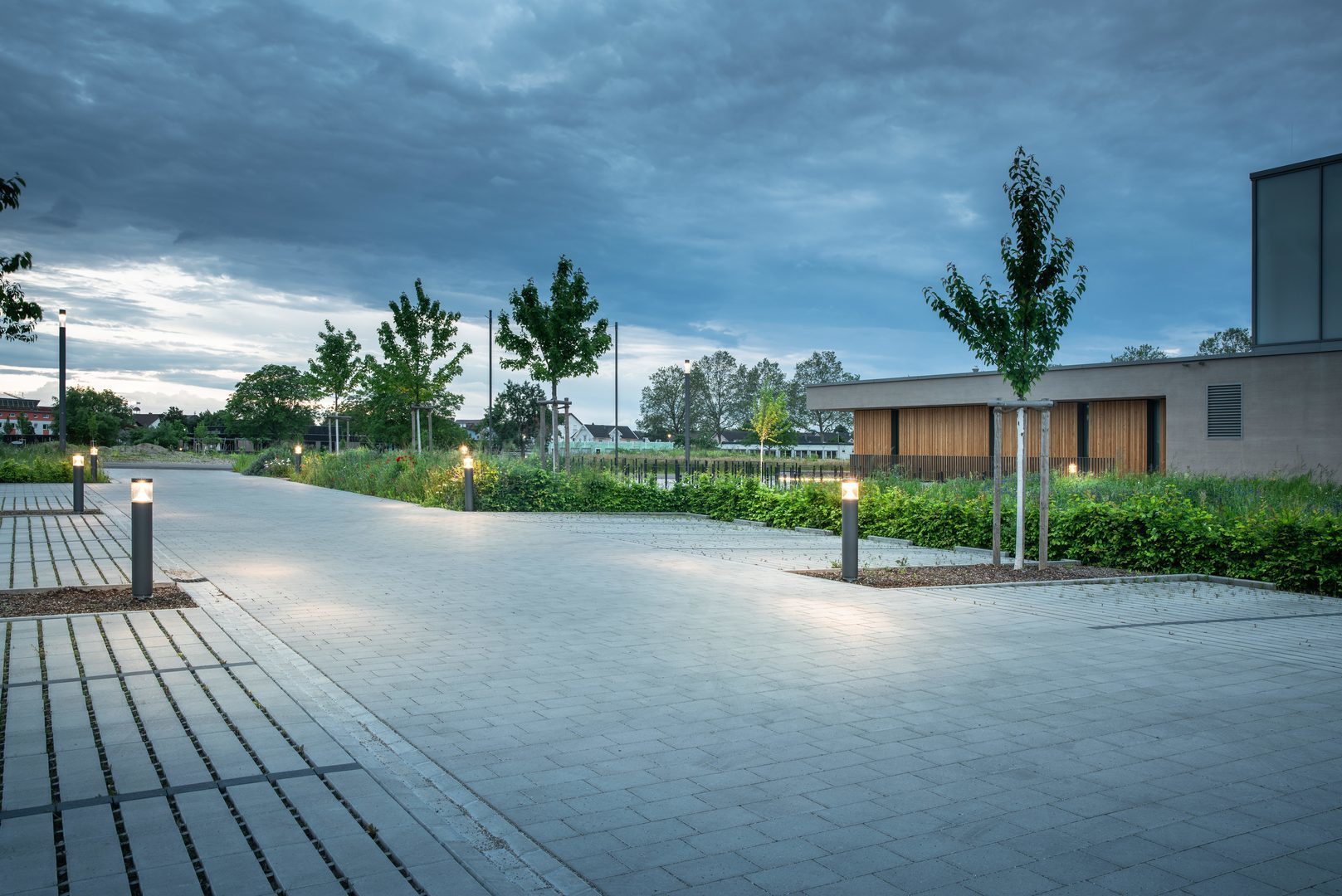

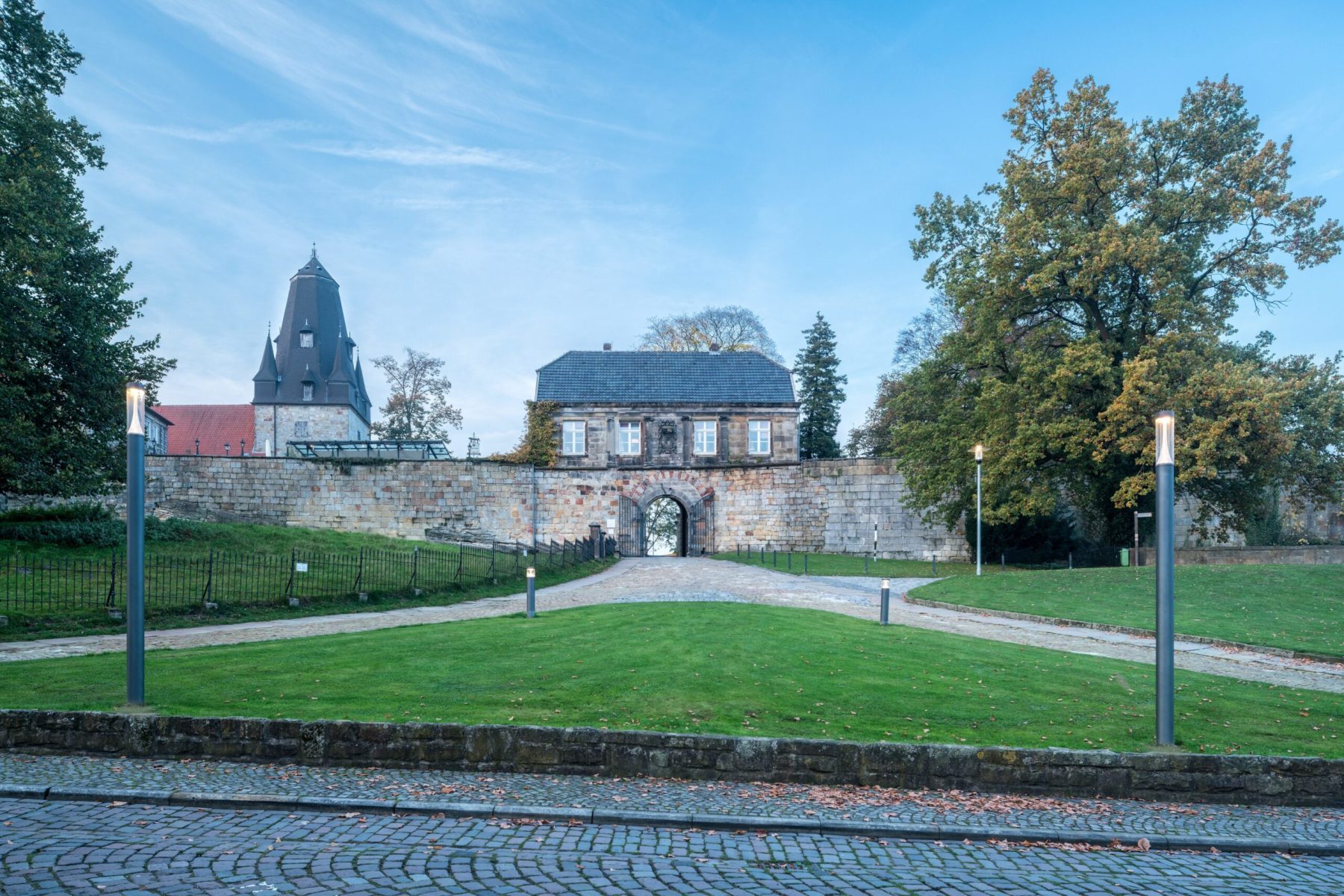

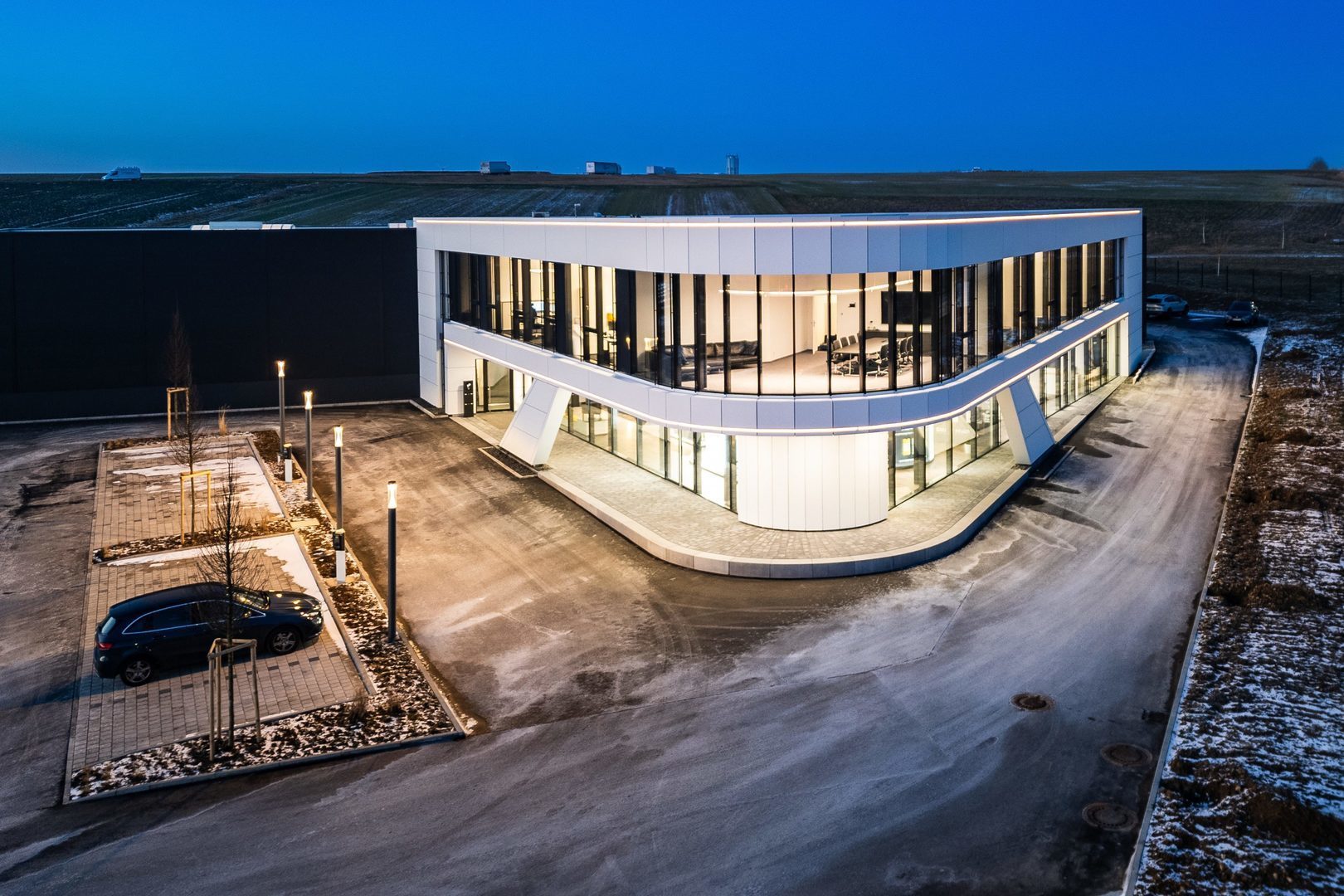

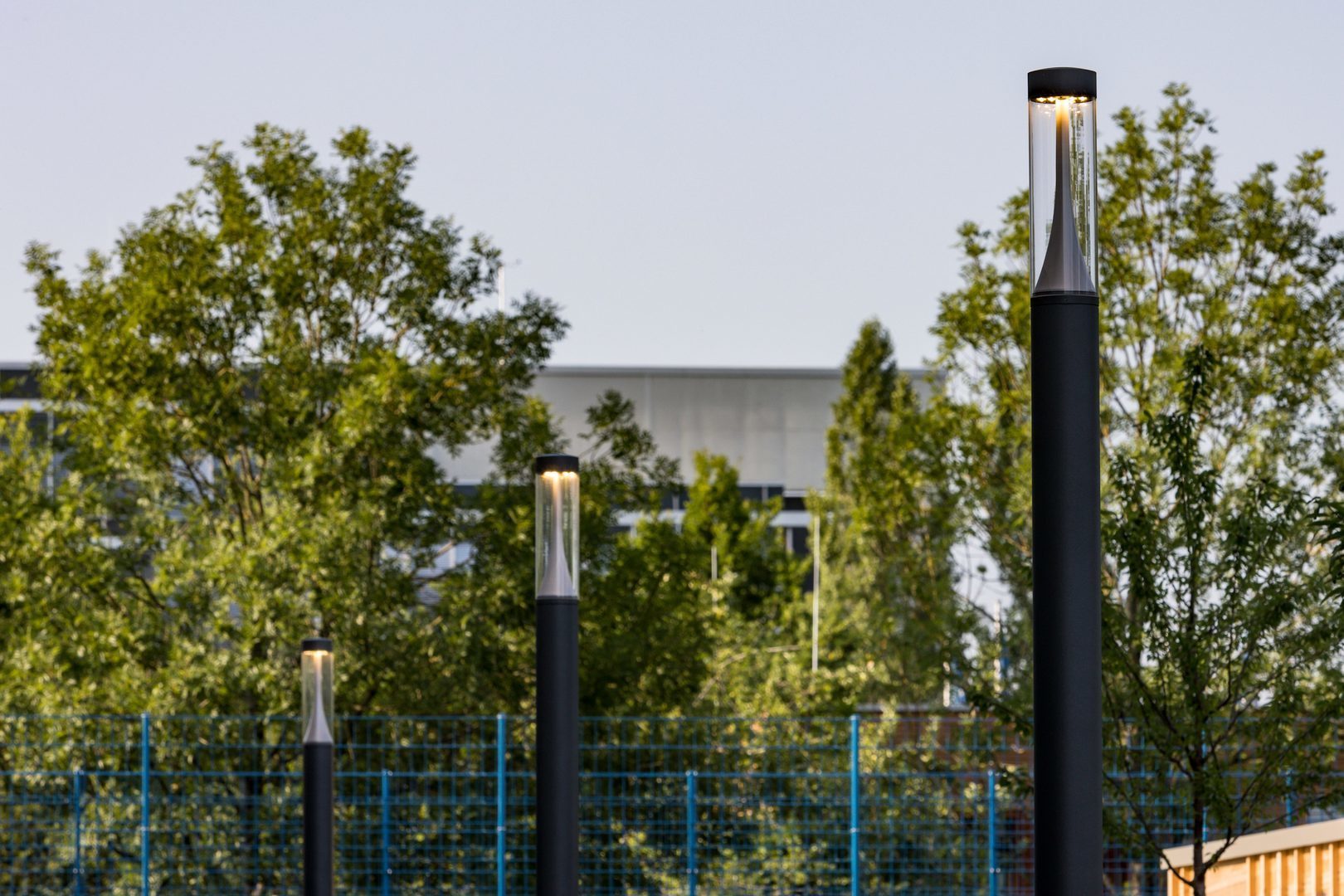

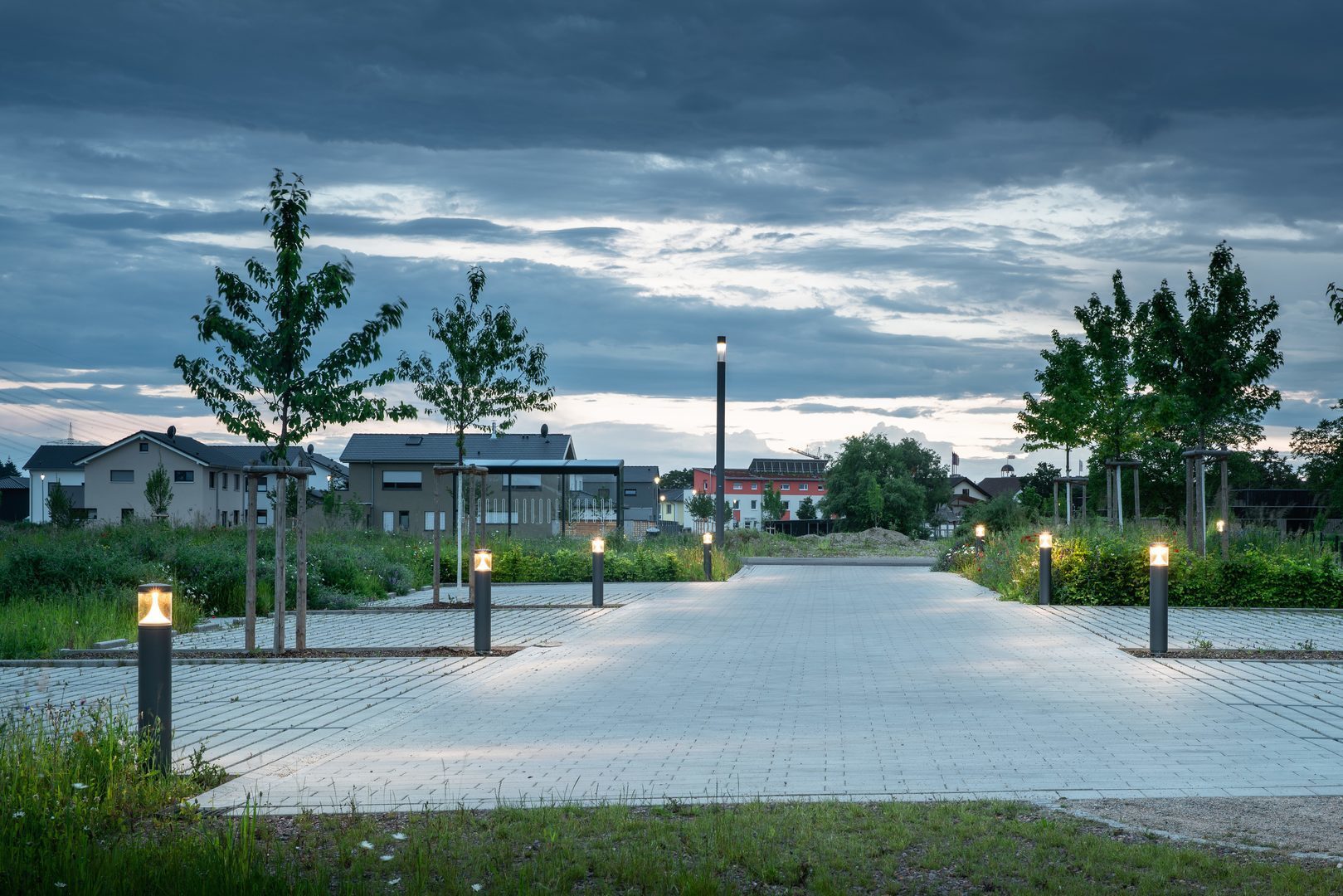

Gångzoner, torg, stigar i parker och grönområden, bostäder, trappor, entréer, runt byggnader.

Monteringsmetoder

Fotplatta till fast underlag. Montering i mark sker lämpligtvis via markfäste (finns som tillbehör).

Optiskt system

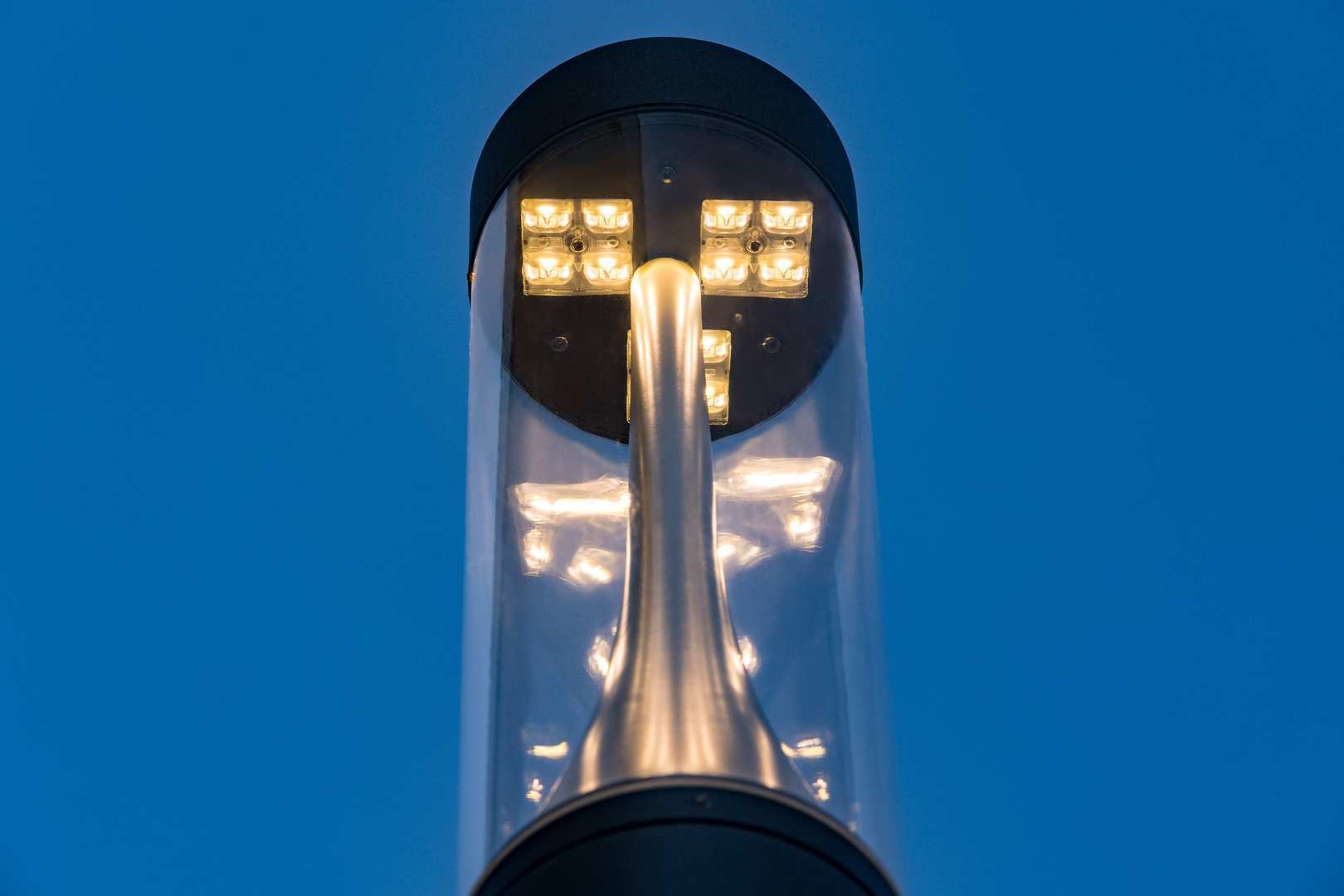

Med symmetrisk eller asymmetrisk bred ljusintensitetsfördelning. Optiskt system med Multi-Lens Technology. Ytterligare ljusdistributioner finns tillgängliga för flexibel anpassning till kundspecifika belysningsuppgifter.

LED-system

Genomsnittlig servicelivslängd L80(tq 25 °C) = 100 000 timmar. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020).

Armaturstomme

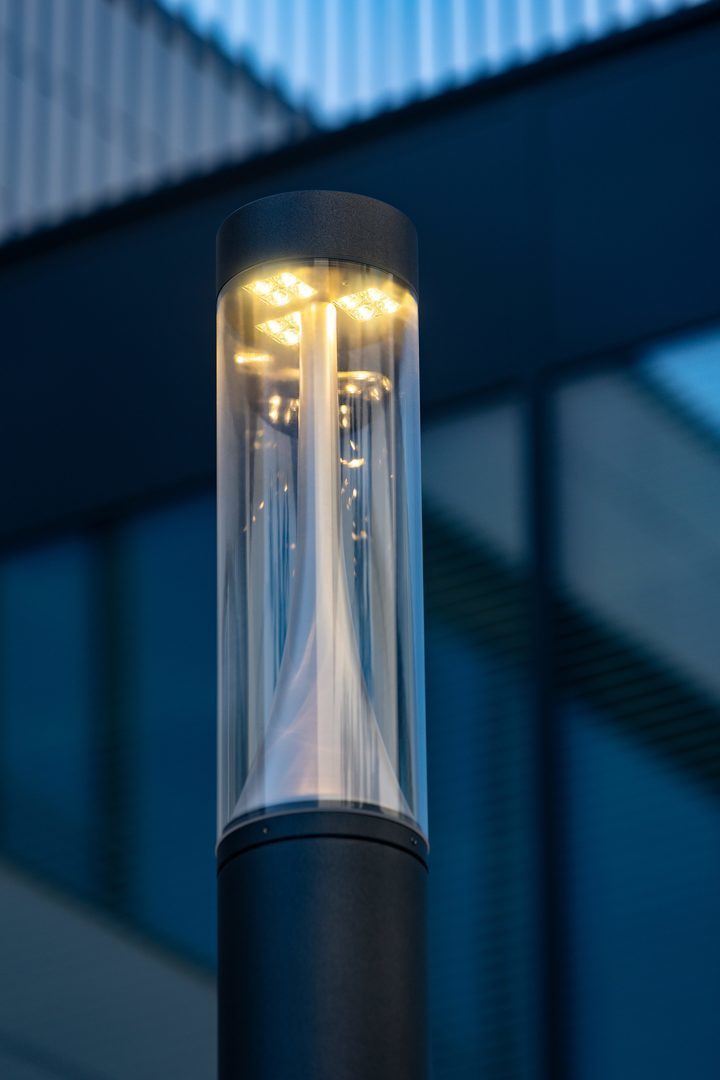

Stolpe av extruderad aluminiumprofil, Ø 170 mm, armaturhöjd 2600/3600 mm. Antracitfärg, liknande DB703 med metalleffekt, mycket väderbeständig, pulverlackerad. Extra korrosionstålig version för kustnära montage finns tillgängligt på förfrågan. Cylindriskt hölje av slagtålig PMMA, klar. Med stolplucka och integrerad kopplingsdosa för säkring till 16 A. Inmatning för 2 kablar max 5 x 6 mm². Kapslingsklass IP54 för kopplingsdosa. Säkerhetsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP65, slagtålighetsnivå enligt IEC 62262: IK04. Vindyta fw 0,440 m².

Elektrisk version

Med elektronisk transformator, tänd/släck. LED-drivern är utbytbar i enlighet med ekodesignkraven (VO (EU) 2019/2020). Armaturen uppfyller de grundläggande kraven i tillämpliga EU-förordningar och produktsäkerhetslagstiftning och bär CE-symbolen.

Artikellista – 8841 LS (pelararmatur)

Höjd: Ü 260 = 2 600 mm · Ü 360 = 3 600 mm ·
Optik: AB2L = Asymmetrisk bredstrålande · RB6L = Symmetrisk bredstrålande ·
Färgtemp: 730 = 3000K · 740 = 4000K · Ra>70 ·
Modul: xG2 = antal 4-folds kluster × generation 2 ·
Styrning: ET = Tänd/släck

2 600 mm · AB2L · Asymmetrisk bredstrålande

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Modul	Styrning
8110340	8841LS-Ü 260-AB2L/1000-730 2G2 ET	1 000 lm	Ra>70	3000K	2G2	Tänd/släck
8109540	8841LS-Ü 260-AB2L/1000-740 2G2 ET	1 000 lm	Ra>70	4000K	2G2	Tänd/släck
8110440	8841LS-Ü 260-AB2L/1500-730 3G2 ET	1 500 lm	Ra>70	3000K	3G2	Tänd/släck
8109640	8841LS-Ü 260-AB2L/1500-740 3G2 ET	1 500 lm	Ra>70	4000K	3G2	Tänd/släck
8110540	8841LS-Ü 260-AB2L/1800-730 3G2 ET	1 800 lm	Ra>70	3000K	3G2	Tänd/släck
8110640	8841LS-Ü 260-AB2L/2200-730 3G2 ET	2 200 lm	Ra>70	3000K	3G2	Tänd/släck
8109740	8841LS-Ü 260-AB2L/2200-740 3G2 ET	2 200 lm	Ra>70	4000K	3G2	Tänd/släck
8110740	8841LS-Ü 260-AB2L/2400-730 3G2 ET	2 400 lm	Ra>70	3000K	3G2	Tänd/släck
8109840	8841LS-Ü 260-AB2L/2400-740 3G2 ET	2 400 lm	Ra>70	4000K	3G2	Tänd/släck
8110840	8841LS-Ü 260-AB2L/2600-730 3G2 ET	2 600 lm	Ra>70	3000K	3G2	Tänd/släck
8109940	8841LS-Ü 260-AB2L/2600-740 3G2 ET	2 600 lm	Ra>70	4000K	3G2	Tänd/släck
8110940	8841LS-Ü 260-AB2L/2900-730 3G2 ET	2 900 lm	Ra>70	3000K	3G2	Tänd/släck
8110040	8841LS-Ü 260-AB2L/2900-740 3G2 ET	2 900 lm	Ra>70	4000K	3G2	Tänd/släck
8111040	8841LS-Ü 260-AB2L/3200-730 3G2 ET	3 200 lm	Ra>70	3000K	3G2	Tänd/släck
8110140	8841LS-Ü 260-AB2L/3200-740 3G2 ET	3 200 lm	Ra>70	4000K	3G2	Tänd/släck
8111140	8841LS-Ü 260-AB2L/3500-730 3G2 ET	3 500 lm	Ra>70	3000K	3G2	Tänd/släck
8110240	8841LS-Ü 260-AB2L/3500-740 3G2 ET	3 500 lm	Ra>70	4000K	3G2	Tänd/släck

2 600 mm · RB6L · Symmetrisk bredstrålande

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Modul	Styrning
8108640	8841LS-Ü 260-RB6L/1000-730 2G2 ET	1 000 lm	Ra>70	3000K	2G2	Tänd/släck
8107840	8841LS-Ü 260-RB6L/1000-740 2G2 ET	1 000 lm	Ra>70	4000K	2G2	Tänd/släck
8108740	8841LS-Ü 260-RB6L/1500-730 3G2 ET	1 500 lm	Ra>70	3000K	3G2	Tänd/släck
8107940	8841LS-Ü 260-RB6L/1500-740 3G2 ET	1 500 lm	Ra>70	4000K	3G2	Tänd/släck
8108840	8841LS-Ü 260-RB6L/1800-730 3G2 ET	1 800 lm	Ra>70	3000K	3G2	Tänd/släck
8108940	8841LS-Ü 260-RB6L/2200-730 3G2 ET	2 200 lm	Ra>70	3000K	3G2	Tänd/släck
8108040	8841LS-Ü 260-RB6L/2200-740 3G2 ET	2 200 lm	Ra>70	4000K	3G2	Tänd/släck
8109040	8841LS-Ü 260-RB6L/2400-730 3G2 ET	2 400 lm	Ra>70	3000K	3G2	Tänd/släck
8108140	8841LS-Ü 260-RB6L/2400-740 3G2 ET	2 400 lm	Ra>70	4000K	3G2	Tänd/släck
8109140	8841LS-Ü 260-RB6L/2600-730 3G2 ET	2 600 lm	Ra>70	3000K	3G2	Tänd/släck
8108240	8841LS-Ü 260-RB6L/2600-740 3G2 ET	2 600 lm	Ra>70	4000K	3G2	Tänd/släck
8109240	8841LS-Ü 260-RB6L/2900-730 3G2 ET	2 900 lm	Ra>70	3000K	3G2	Tänd/släck
8108340	8841LS-Ü 260-RB6L/2900-740 3G2 ET	2 900 lm	Ra>70	4000K	3G2	Tänd/släck
8109340	8841LS-Ü 260-RB6L/3200-730 3G2 ET	3 200 lm	Ra>70	3000K	3G2	Tänd/släck
8108440	8841LS-Ü 260-RB6L/3200-740 3G2 ET	3 200 lm	Ra>70	4000K	3G2	Tänd/släck
8109440	8841LS-Ü 260-RB6L/3500-730 3G2 ET	3 500 lm	Ra>70	3000K	3G2	Tänd/släck
8108540	8841LS-Ü 260-RB6L/3500-740 3G2 ET	3 500 lm	Ra>70	4000K	3G2	Tänd/släck

3 600 mm · AB2L · Asymmetrisk bredstrålande

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Modul	Styrning
8113740	8841LS-Ü 360-AB2L/1000-730 2G2 ET	1 000 lm	Ra>70	3000K	2G2	Tänd/släck
8112940	8841LS-Ü 360-AB2L/1000-740 2G2 ET	1 000 lm	Ra>70	4000K	2G2	Tänd/släck
8113840	8841LS-Ü 360-AB2L/1500-730 3G2 ET	1 500 lm	Ra>70	3000K	3G2	Tänd/släck
8113040	8841LS-Ü 360-AB2L/1500-740 3G2 ET	1 500 lm	Ra>70	4000K	3G2	Tänd/släck
8113940	8841LS-Ü 360-AB2L/1800-730 3G2 ET	1 800 lm	Ra>70	3000K	3G2	Tänd/släck
8114040	8841LS-Ü 360-AB2L/2200-730 3G2 ET	2 200 lm	Ra>70	3000K	3G2	Tänd/släck
8113140	8841LS-Ü 360-AB2L/2200-740 3G2 ET	2 200 lm	Ra>70	4000K	3G2	Tänd/släck
8114140	8841LS-Ü 360-AB2L/2400-730 3G2 ET	2 400 lm	Ra>70	3000K	3G2	Tänd/släck
8113240	8841LS-Ü 360-AB2L/2400-740 3G2 ET	2 400 lm	Ra>70	4000K	3G2	Tänd/släck
8114240	8841LS-Ü 360-AB2L/2600-730 3G2 ET	2 600 lm	Ra>70	3000K	3G2	Tänd/släck
8113340	8841LS-Ü 360-AB2L/2600-740 3G2 ET	2 600 lm	Ra>70	4000K	3G2	Tänd/släck
8114340	8841LS-Ü 360-AB2L/2900-730 3G2 ET	2 900 lm	Ra>70	3000K	3G2	Tänd/släck
8113440	8841LS-Ü 360-AB2L/2900-740 3G2 ET	2 900 lm	Ra>70	4000K	3G2	Tänd/släck
8114440	8841LS-Ü 360-AB2L/3200-730 3G2 ET	3 200 lm	Ra>70	3000K	3G2	Tänd/släck
8113540	8841LS-Ü 360-AB2L/3200-740 3G2 ET	3 200 lm	Ra>70	4000K	3G2	Tänd/släck
8114540	8841LS-Ü 360-AB2L/3500-730 3G2 ET	3 500 lm	Ra>70	3000K	3G2	Tänd/släck
8113640	8841LS-Ü 360-AB2L/3500-740 3G2 ET	3 500 lm	Ra>70	4000K	3G2	Tänd/släck

3 600 mm · RB6L · Symmetrisk bredstrålande

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Modul	Styrning
8112040	8841LS-Ü 360-RB6L/1000-730 2G2 ET	1 000 lm	Ra>70	3000K	2G2	Tänd/släck
8111240	8841LS-Ü 360-RB6L/1000-740 2G2 ET	1 000 lm	Ra>70	4000K	2G2	Tänd/släck
8112140	8841LS-Ü 360-RB6L/1500-730 3G2 ET	1 500 lm	Ra>70	3000K	3G2	Tänd/släck
8111340	8841LS-Ü 360-RB6L/1500-740 3G2 ET	1 500 lm	Ra>70	4000K	3G2	Tänd/släck
8112240	8841LS-Ü 360-RB6L/1800-730 3G2 ET	1 800 lm	Ra>70	3000K	3G2	Tänd/släck
8112340	8841LS-Ü 360-RB6L/2200-730 3G2 ET	2 200 lm	Ra>70	3000K	3G2	Tänd/släck
8111440	8841LS-Ü 360-RB6L/2200-740 3G2 ET	2 200 lm	Ra>70	4000K	3G2	Tänd/släck
8112440	8841LS-Ü 360-RB6L/2400-730 3G2 ET	2 400 lm	Ra>70	3000K	3G2	Tänd/släck
8111540	8841LS-Ü 360-RB6L/2400-740 3G2 ET	2 400 lm	Ra>70	4000K	3G2	Tänd/släck
8112540	8841LS-Ü 360-RB6L/2600-730 3G2 ET	2 600 lm	Ra>70	3000K	3G2	Tänd/släck
8111640	8841LS-Ü 360-RB6L/2600-740 3G2 ET	2 600 lm	Ra>70	4000K	3G2	Tänd/släck
8112640	8841LS-Ü 360-RB6L/2900-730 3G2 ET	2 900 lm	Ra>70	3000K	3G2	Tänd/släck
8111740	8841LS-Ü 360-RB6L/2900-740 3G2 ET	2 900 lm	Ra>70	4000K	3G2	Tänd/släck
8112740	8841LS-Ü 360-RB6L/3200-730 3G2 ET	3 200 lm	Ra>70	3000K	3G2	Tänd/släck
8111840	8841LS-Ü 360-RB6L/3200-740 3G2 ET	3 200 lm	Ra>70	4000K	3G2	Tänd/släck
8112840	8841LS-Ü 360-RB6L/3500-730 3G2 ET	3 500 lm	Ra>70	3000K	3G2	Tänd/släck
8111940	8841LS-Ü 360-RB6L/3500-740 3G2 ET	3 500 lm	Ra>70	4000K	3G2	Tänd/släck

Tillbehör

Art.nr	Benämning	Beskrivning
2221500	08800LS Earthing Unit f. Pillars	Underground support of steel, hot-dip galvanised
