Beskrivning
Armaturtyp

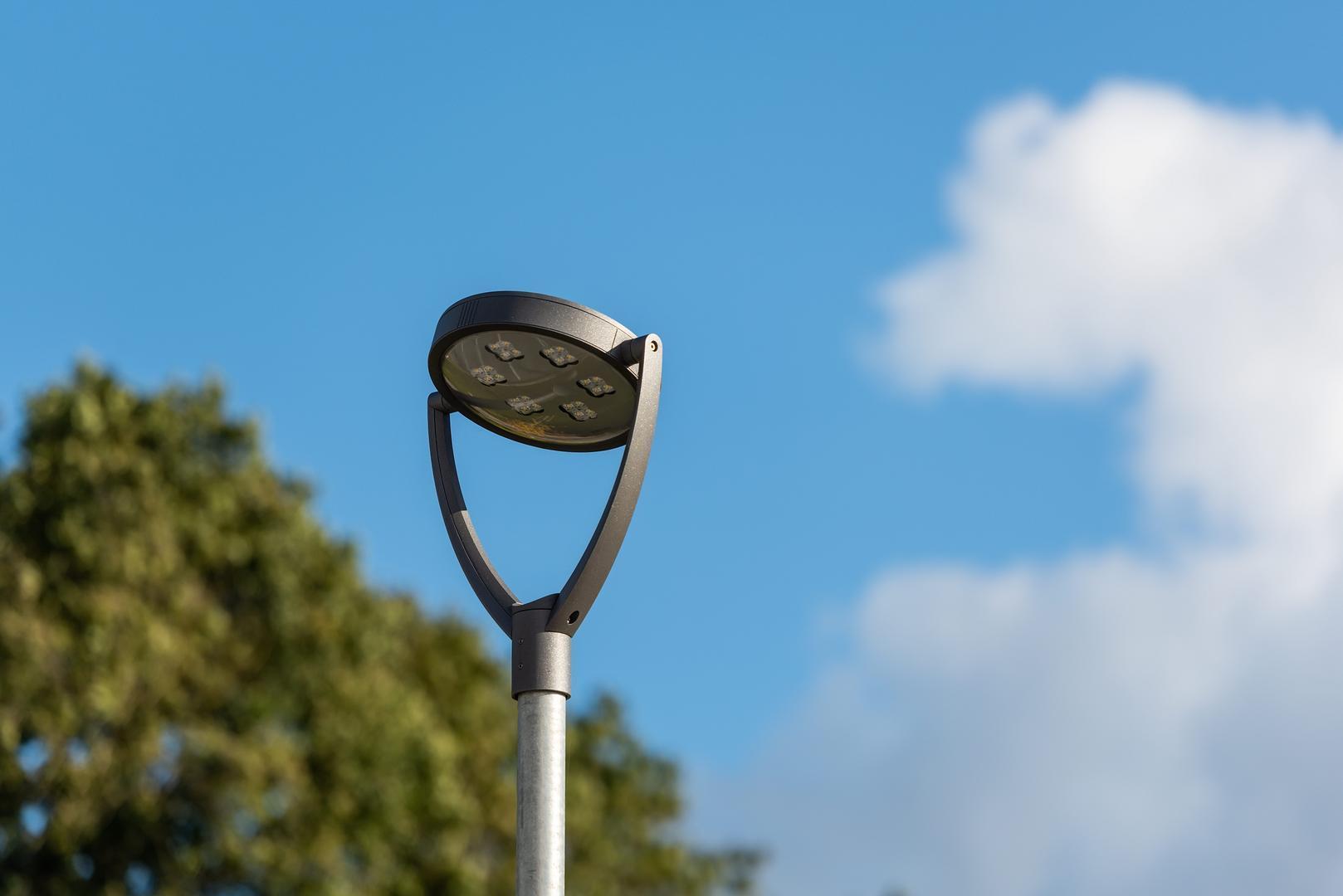

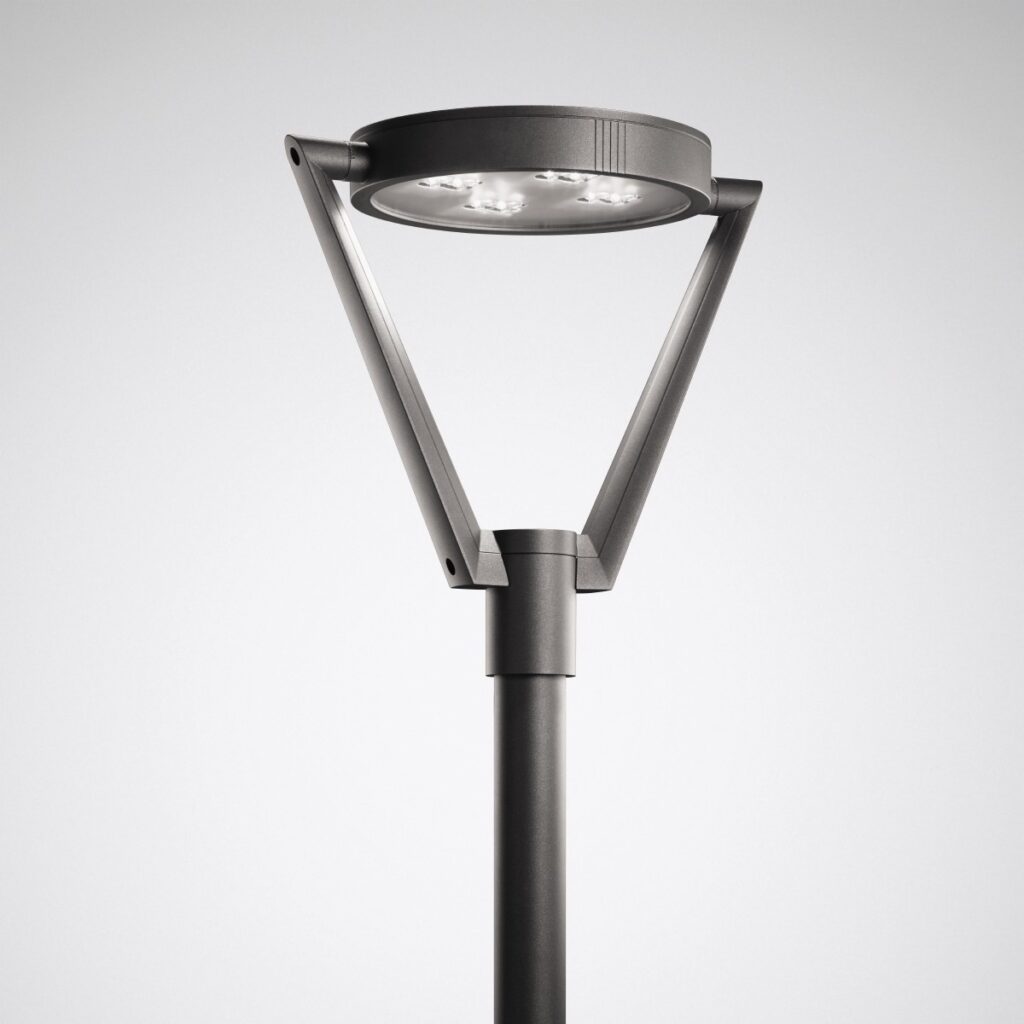

Dekorativ stolptoppsarmatur med platt tak, trapetsformat stolpfäste. Med intelligent etikett för snabb åtkomst till armaturinformation med hjälp av QR-kod.
Ljusstyrning
Finns med självreglerande effektreducering via integrerad utvärderingselektronik. Reducering av armaturens ljusflöde till 50 % under en tidsperiod på 7 timmar (-2 h/+5 h). Mittpunkten för tändtiden definieras på nytt dagligen.
Användningsområden

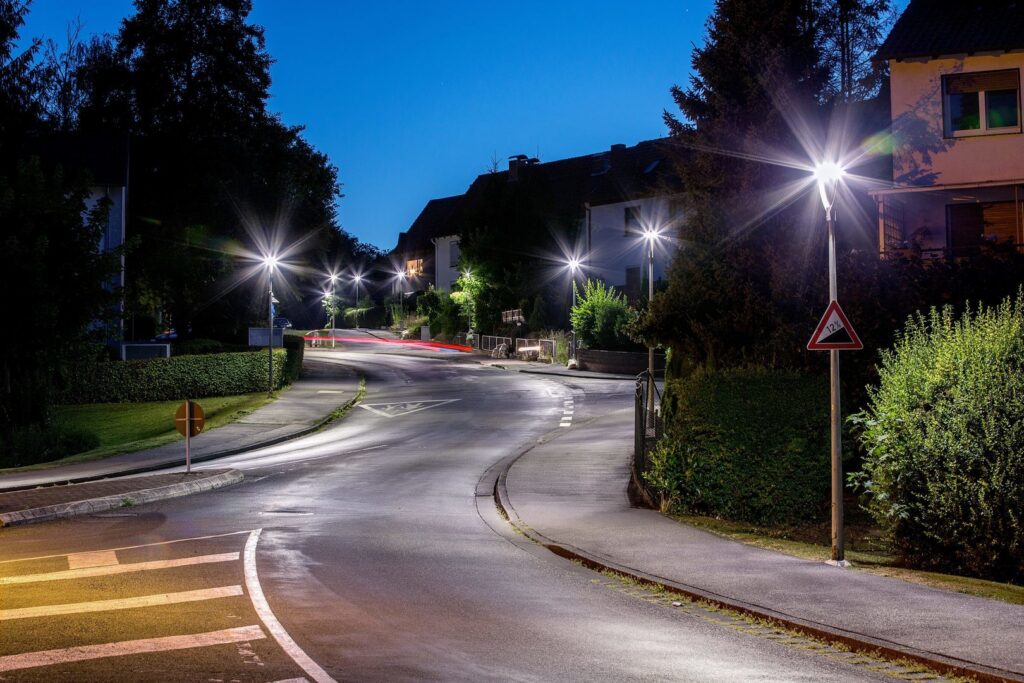

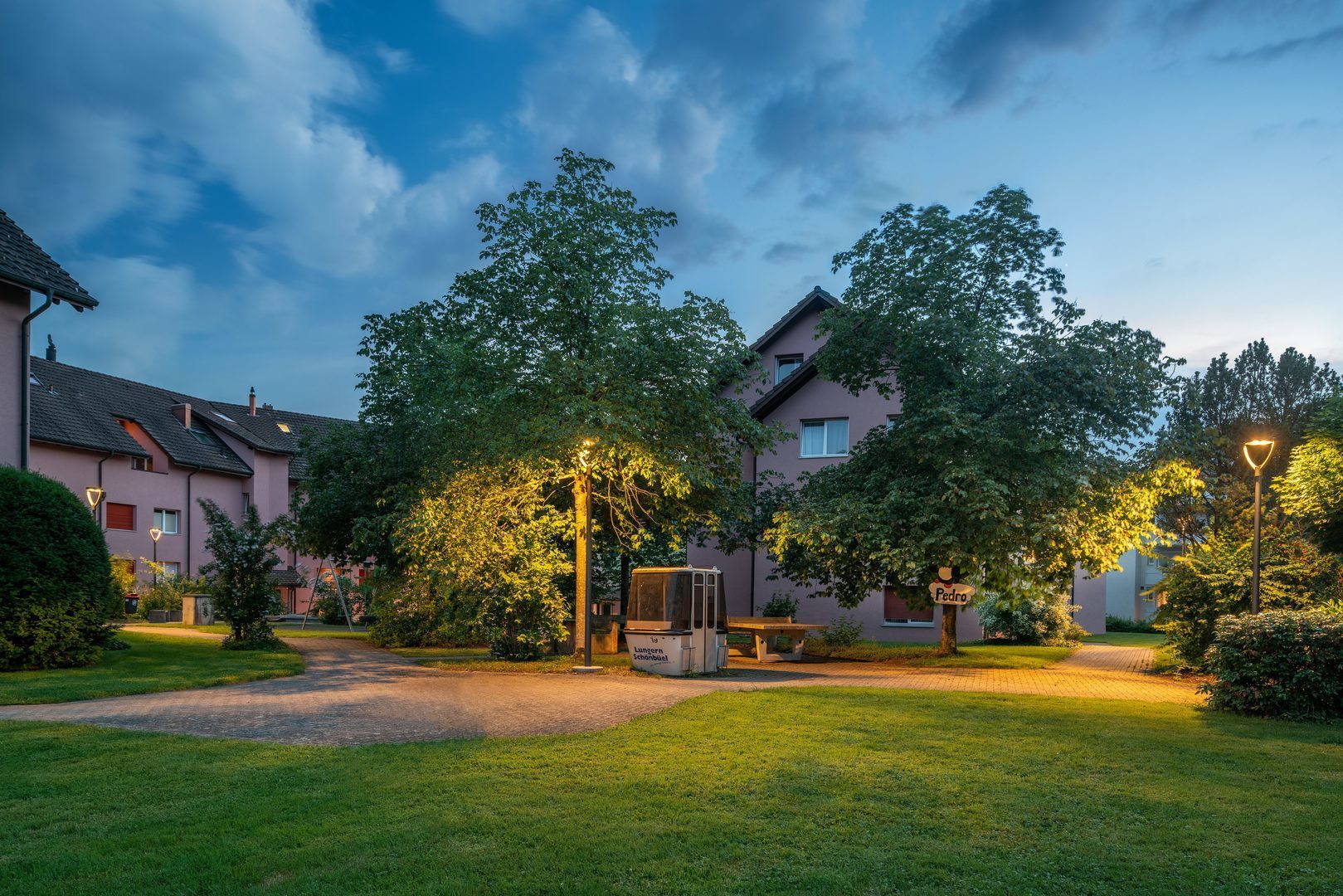

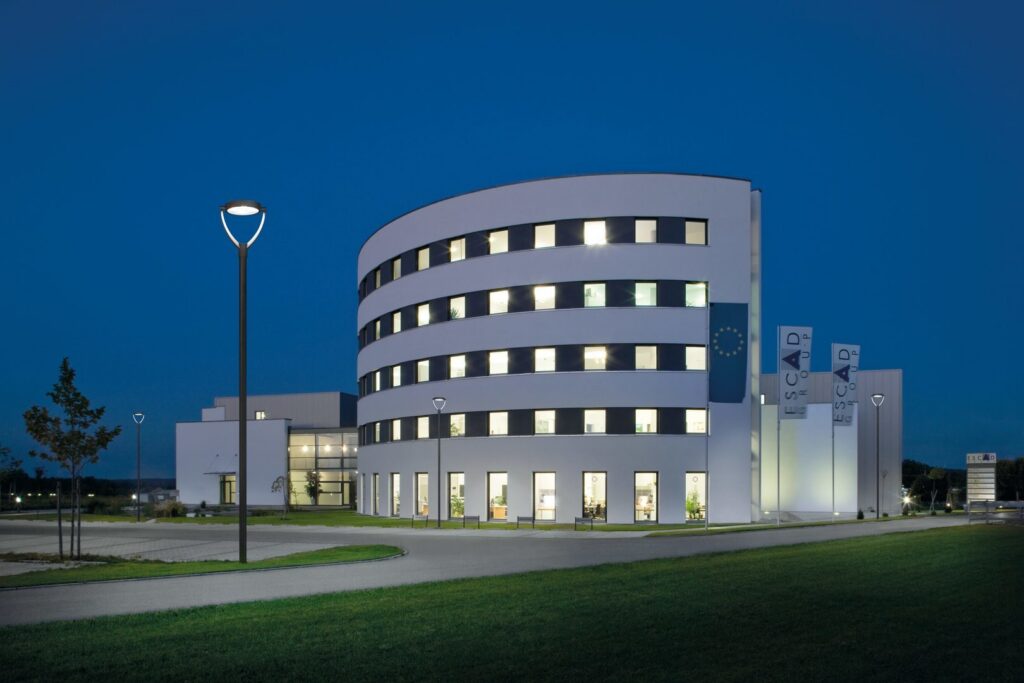

Samlingsvägar, Bostadsvägar, Lågtrafikerade vägar, Gångzoner, Gångvägar i parker och grönområden, Bostadsanläggningar, Trappor, Tillfartsplatser, Parkeringsplatser.
Monteringsmetoder

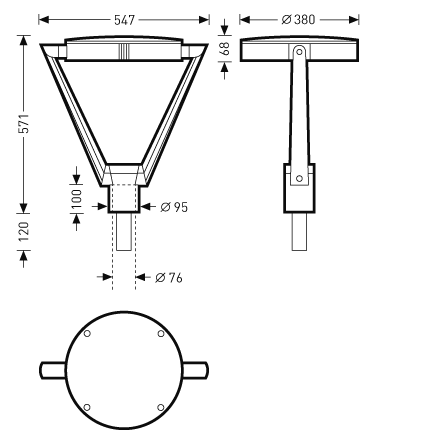

Stolptoppsarmatur för stolptopp Ø 76 mm, Stolpmontering via två fästskruvar i rostfritt stål enligt EN 60598-2-3. Även lämplig för montering på stolpar med topp Ø 60 mm via reduktionsstycken som beställs separat. Matchande stolpe på begäran. Monteringshöjd max. 5000 mm.
Optiskt system
Optiskt system med multilinsteknik. Armaturoptiken består av högeffektiva, UV- och temperaturbeständiga linssystem. Med asymmetrisk eller symmetrisk bred ljusfördelning. Optimerad för horisontell placering av armaturhuset. Ytterligare strålkarakteristik finns tillgängliga för flexibel anpassning till kundspecifika belysningsuppgifter. Eftermontering av bak-/sidoskärm är möjlig som tillbehör som beställs separat.
LED-system
Fast ljusflöde och färgtemperatur, med ljusflödesstabilisering vid slutet av livslängden (CLO). Armaturens ljusflöde 800-5700 lm, anslutningseffekt 7-54 W, effektfaktor λ > 0,9, maximal ljuseffektivitet för armaturen 133 lm/W. Ljusfärg varmvit eller neutralvit, korrelerad färgtemperatur (CCT) 3000/4000 K, allmänt färgåtergivningsindex (CRI) Ra > 70. Färgtolerans (initial MacAdam) ≤ 5 SDCM. Ytterligare LED-ljusfärger finns tillgängliga på begäran. Genomsnittlig nominell livslängd LCLO (tq 35 °C) = 100 000 timmar. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Flimmer: Pst LM ≤ 1,0 vid full belastning.
Armaturstomme
Armaturstomme av pressgjuten aluminium. Ytbelagd antracit (liknande RAL 703). Sjövädersanpassad beläggning på begäran. Lutningsvinkeln kan justeras. Justeringen är låsbar i 10° steg mellan 0° och 90°. Lock av värmebehandlat olaminerat säkerhetsglas. Lock förseglad i armaturstommen. Med ett transmissionsvärde på > 98 %. Stolpe finns tillgänglig på begäran. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP23, Kapslingsklass för lampfacket: IP66. Slagtålighet enligt IEC 62262: IK08. Tillåten omgivningstemperatur (ta): 35 °C Vindyta Fw = 0,090 m2. Vikt: 9,6 kg.
Elektrisk anslutning
Driftdonslåda med alla elektriska komponenter och LED-moduler monterade som övre armaturkapsling. Avtagbar efter att fyra fästskruvar av V2A har lossats.
Elektriskt utförande
Med elektronisk transformator, tänd/släck eller digitalt dimbar (DALI). Kontrolldon enligt DALI-2-standard (EN 62386). Kontrolldonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Överspänningstålighet Differentialläge / Common Mode: 6 kV / 10 kV. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, driftdon och optiskt system) är tillgängliga i 15 år från fakturadatum. Rätten att göra rimliga ändringar för att förbättra utvecklingen förbehålls.
Planeringsinformation:
Armaturen uppfyller kraven i EN 60598 och är konstruerad för vindpåverkan enligt EN 1991 (Eurocode) med en grundvindhastighet på upp till 30 m/s (motsvarande vindzon 4 i Tyskland) i terrängkategori 1. Hänsyn tas till snölast (upp till 1 kN/m2) och isbildning (upp till 2 cm) vid en monteringshöjd i enlighet med monteringsanvisningen. Utsatta platser (t.ex. broar, installation på byggnader eller direkt intill järnvägsspår) beaktas inte. Stötbelastningar beaktas inte.
Demonteringsanvisningar (PDF) för produkten finns på: https://www.trilux.com/EcoDesignDecorative post-top luminaire with flat cover, Trapezoid mast bracket.
