Beskrivning
Armaturtyp

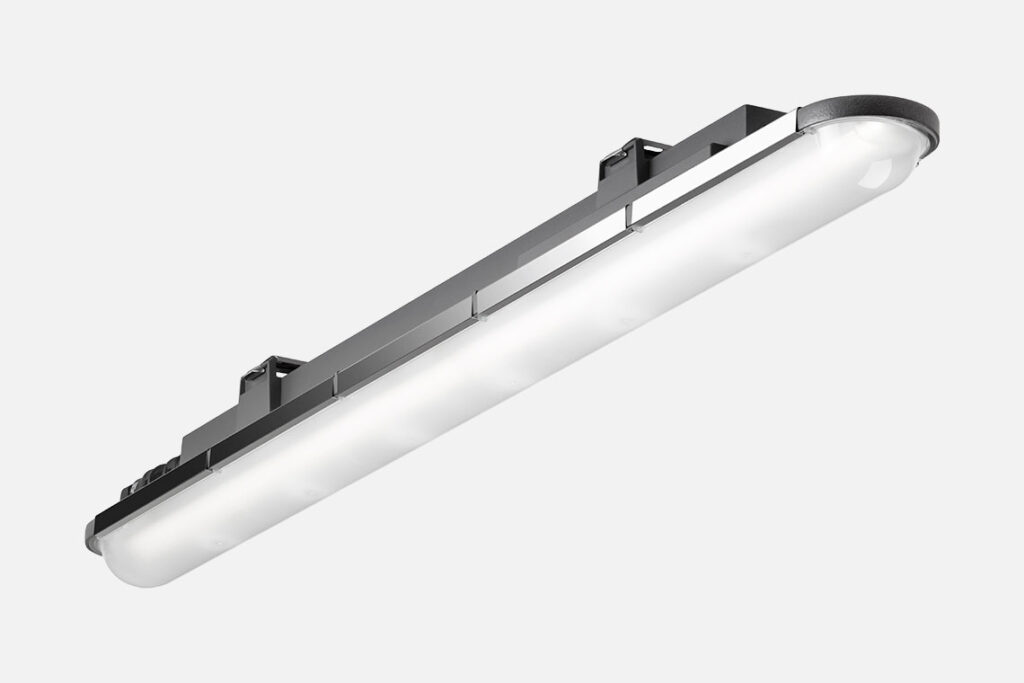

LED väderbeständig armatur.
Applikationer

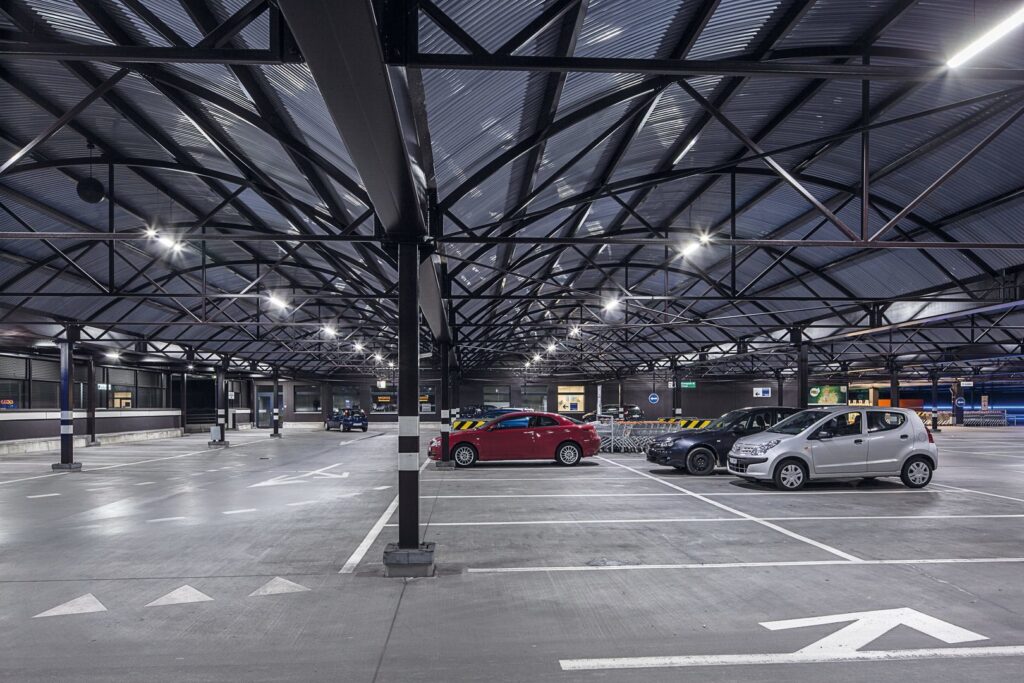

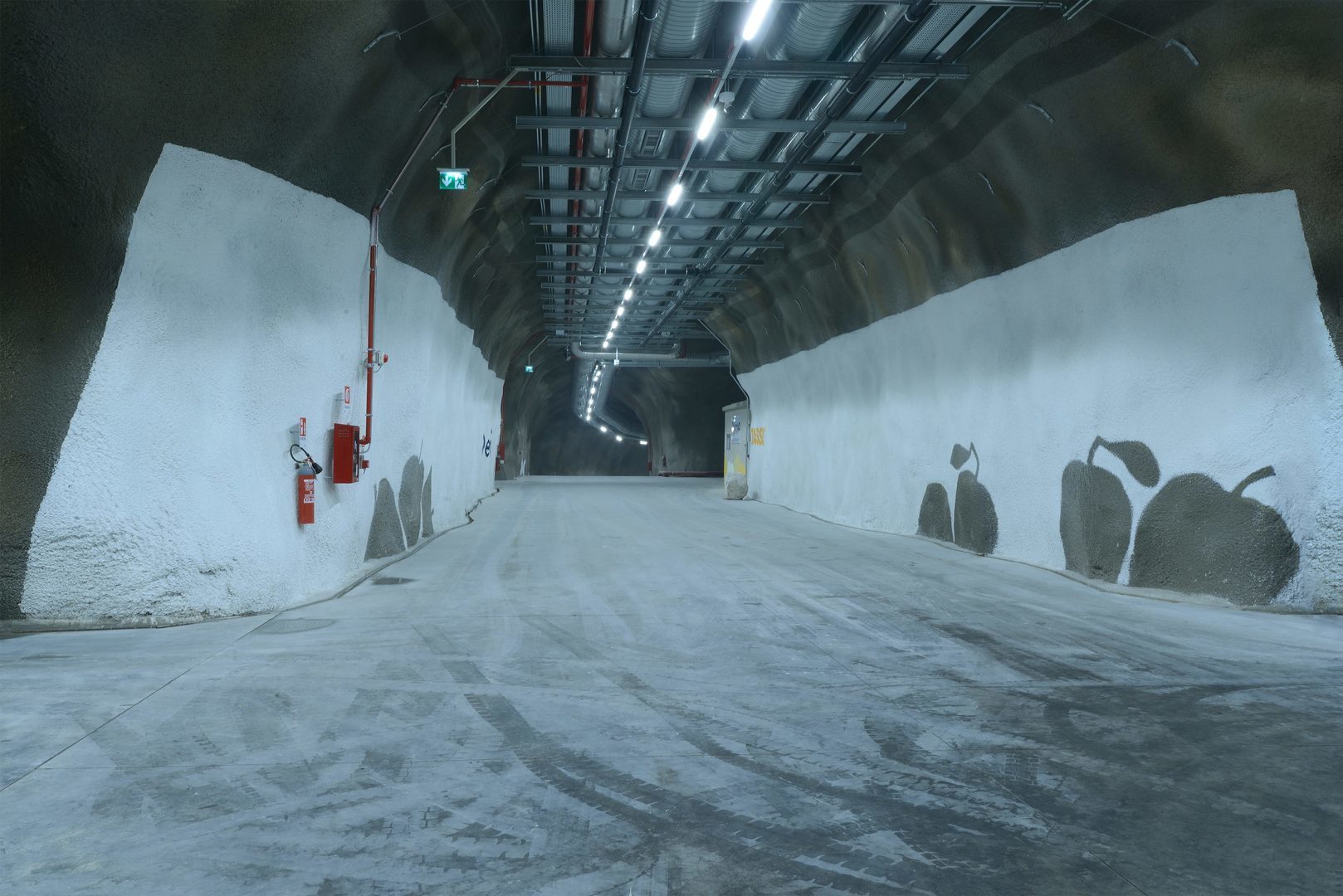

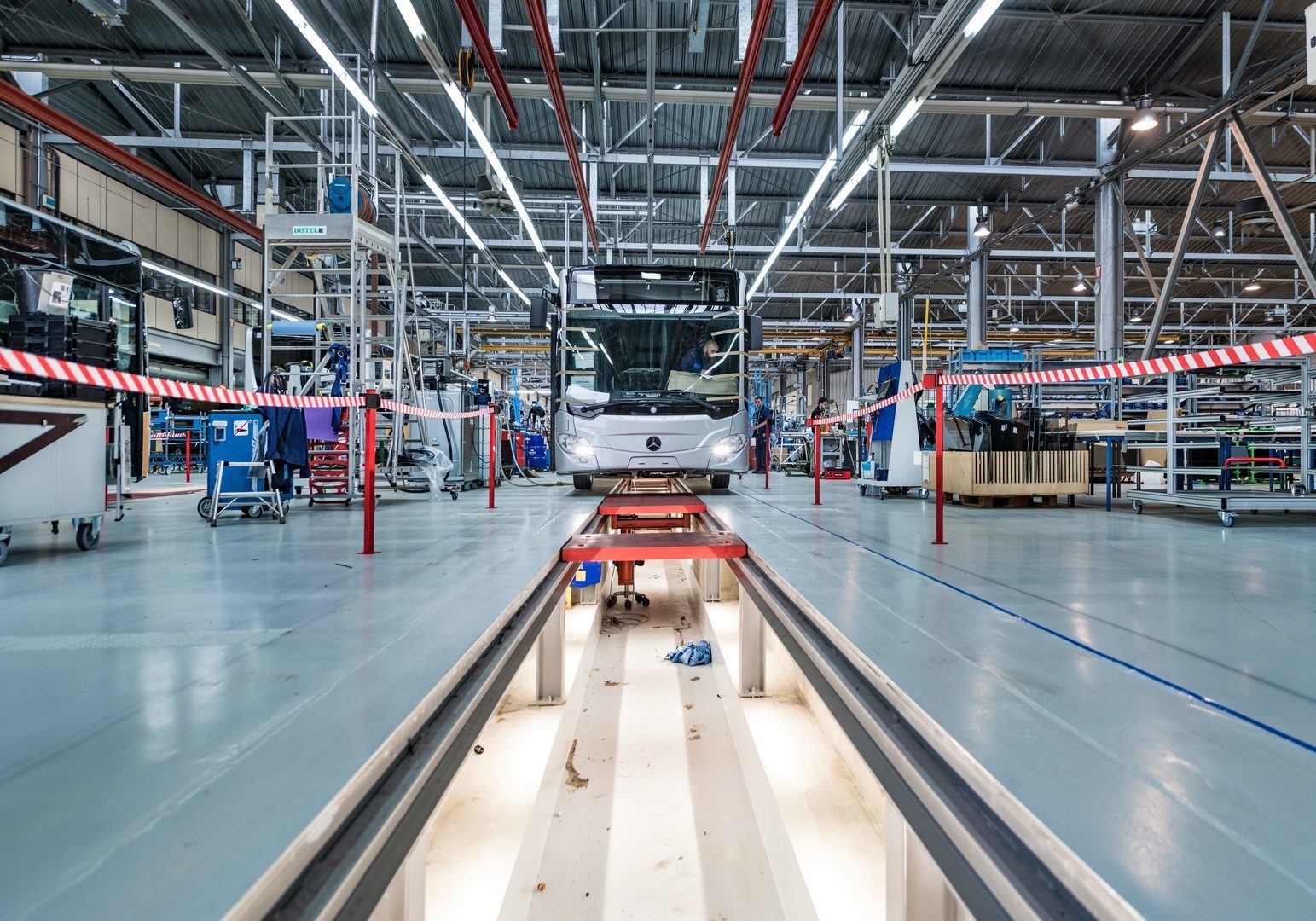

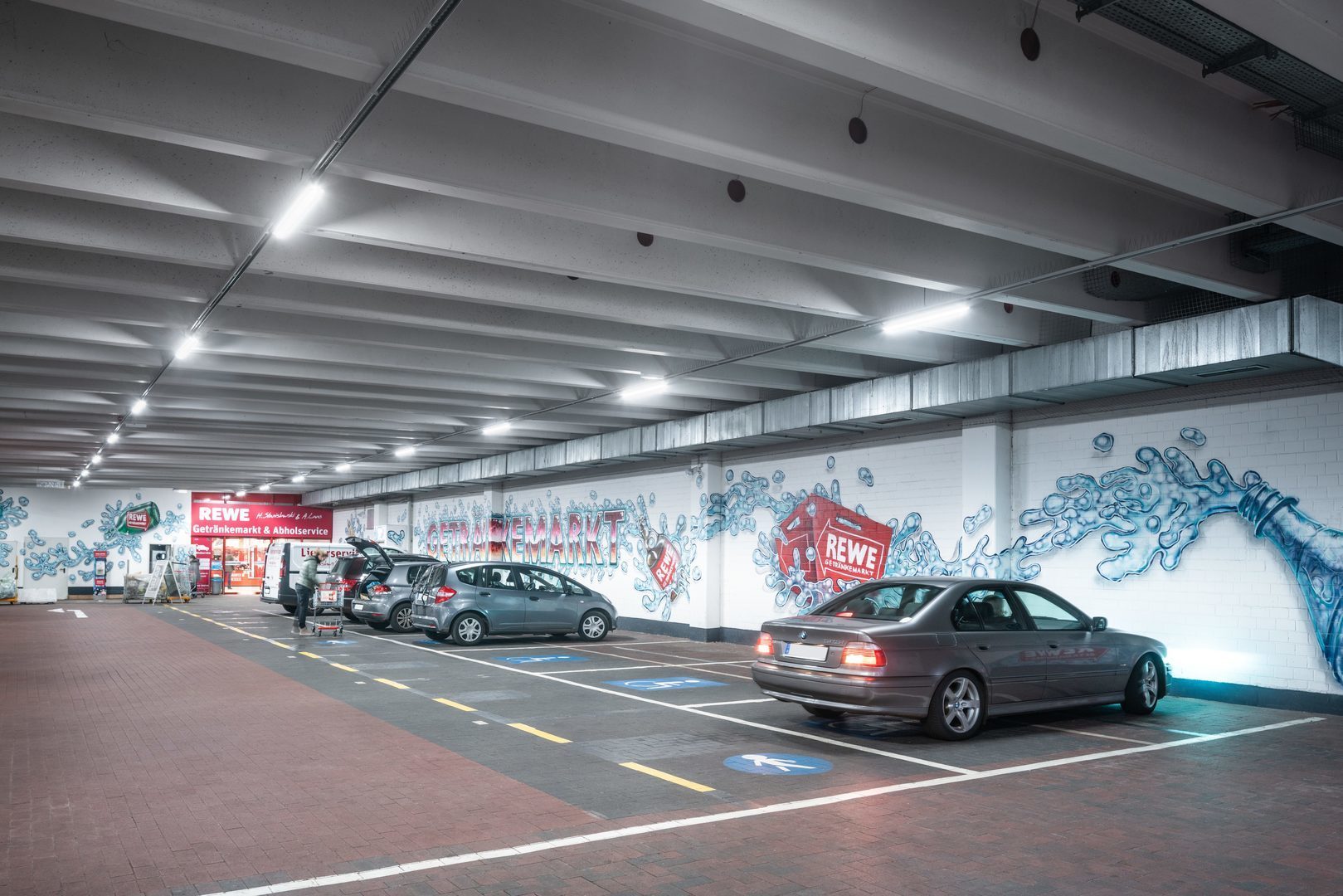

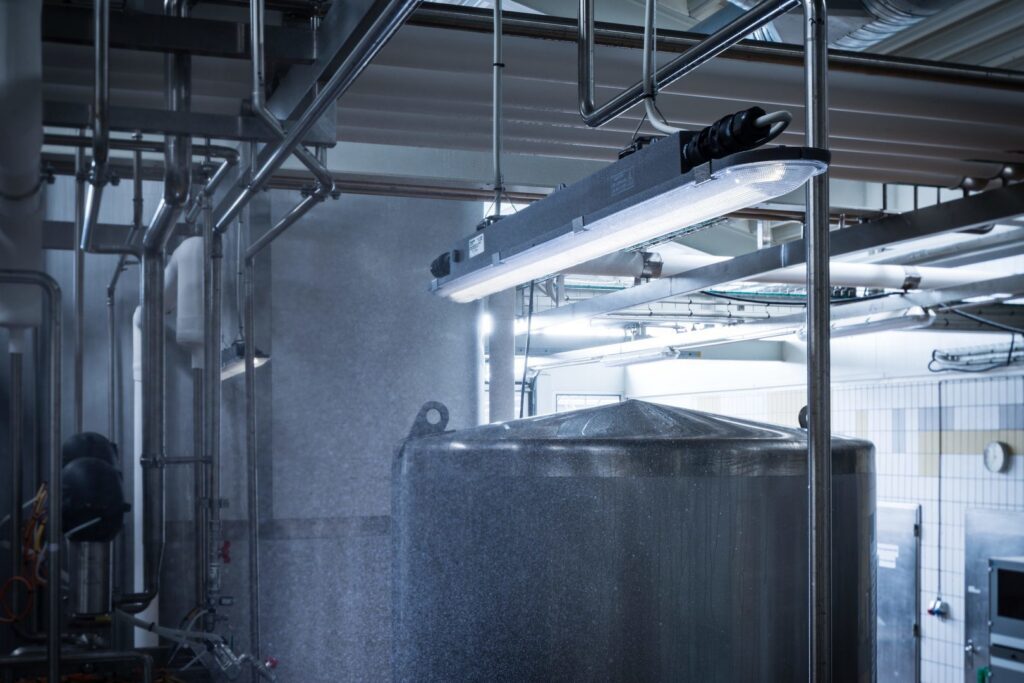

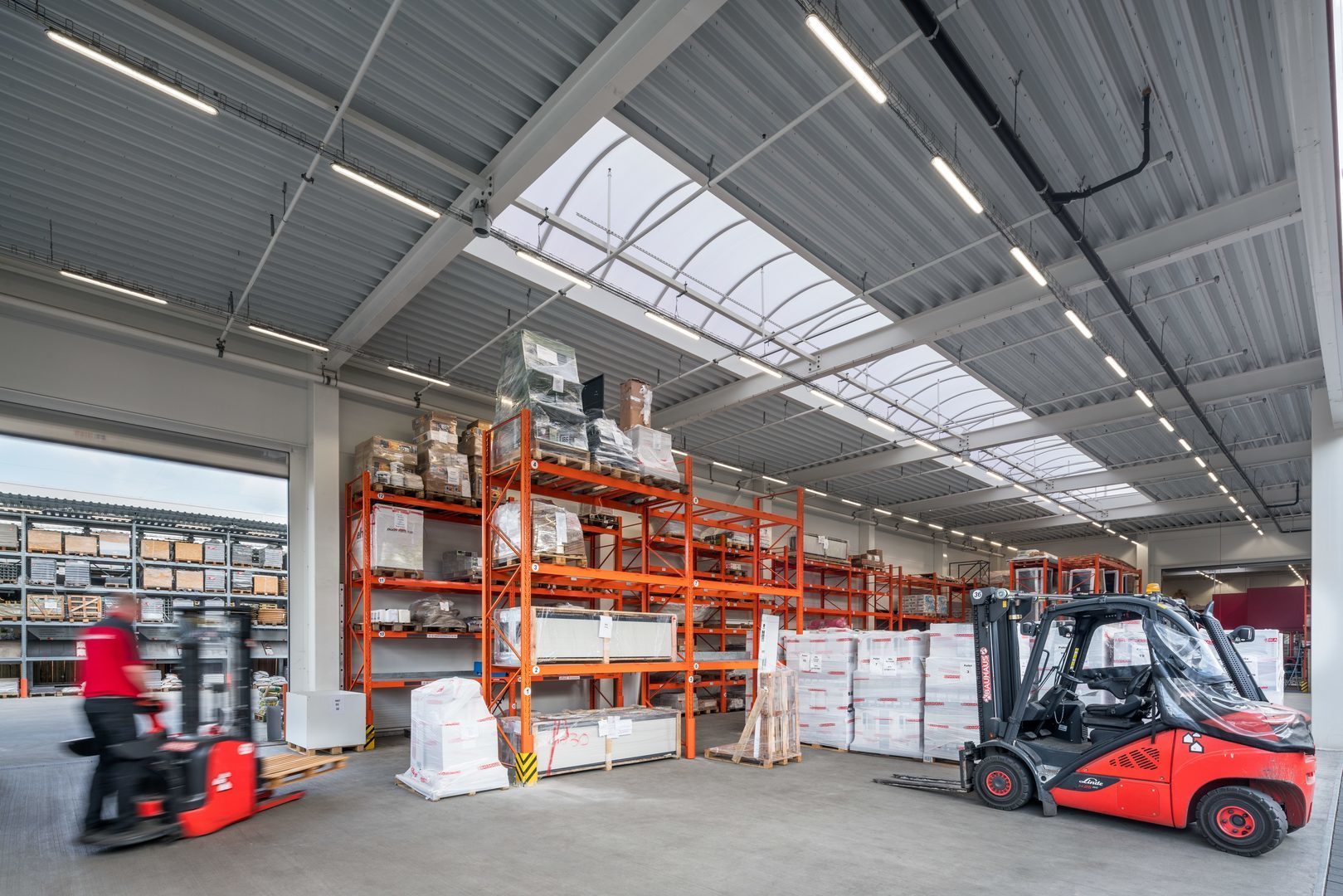

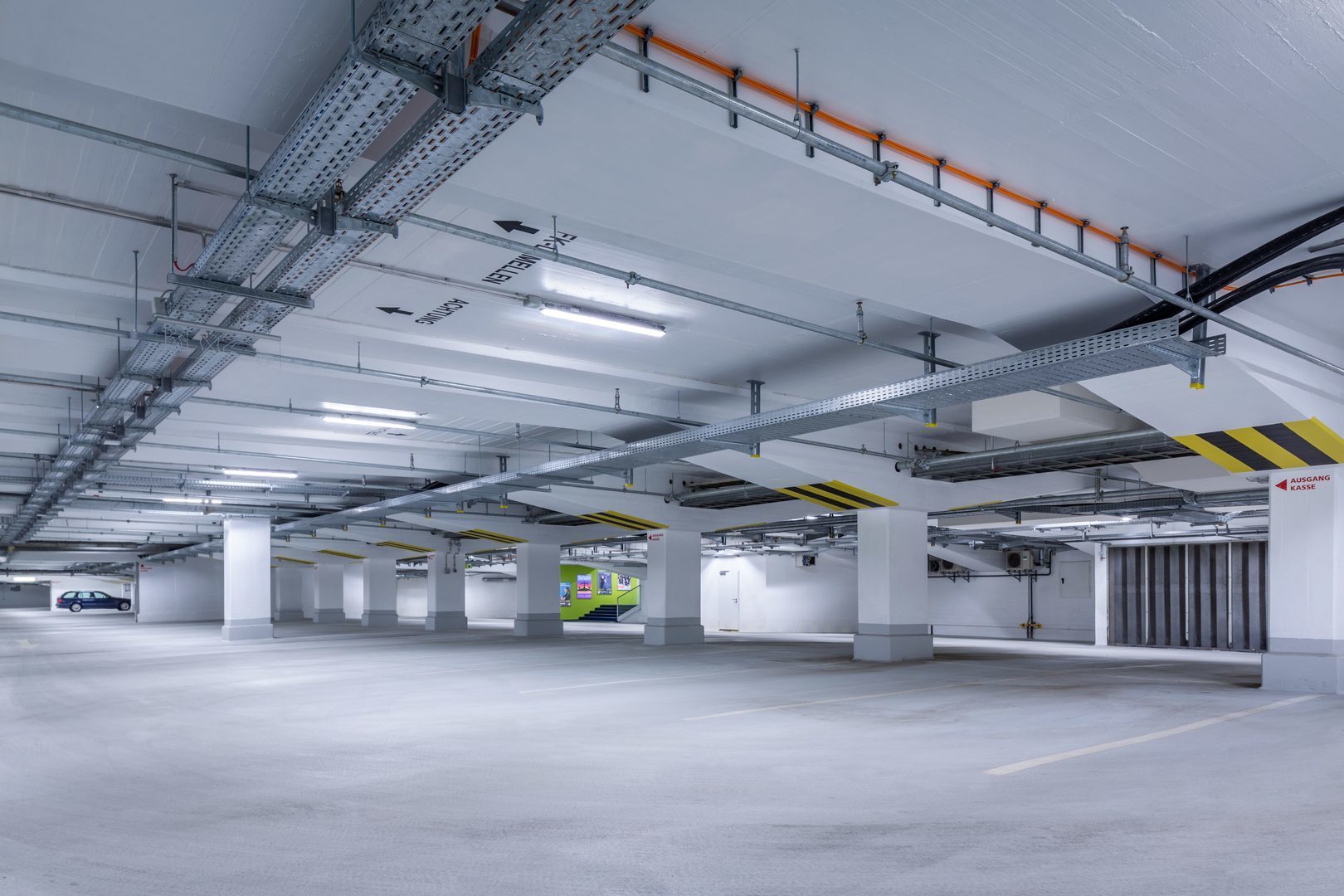

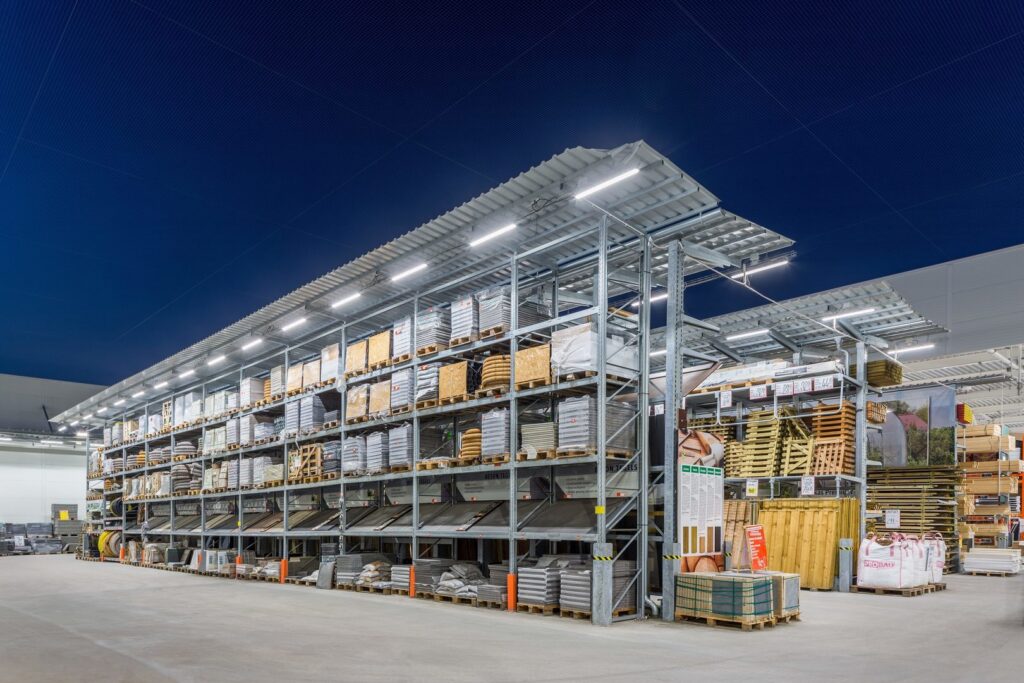

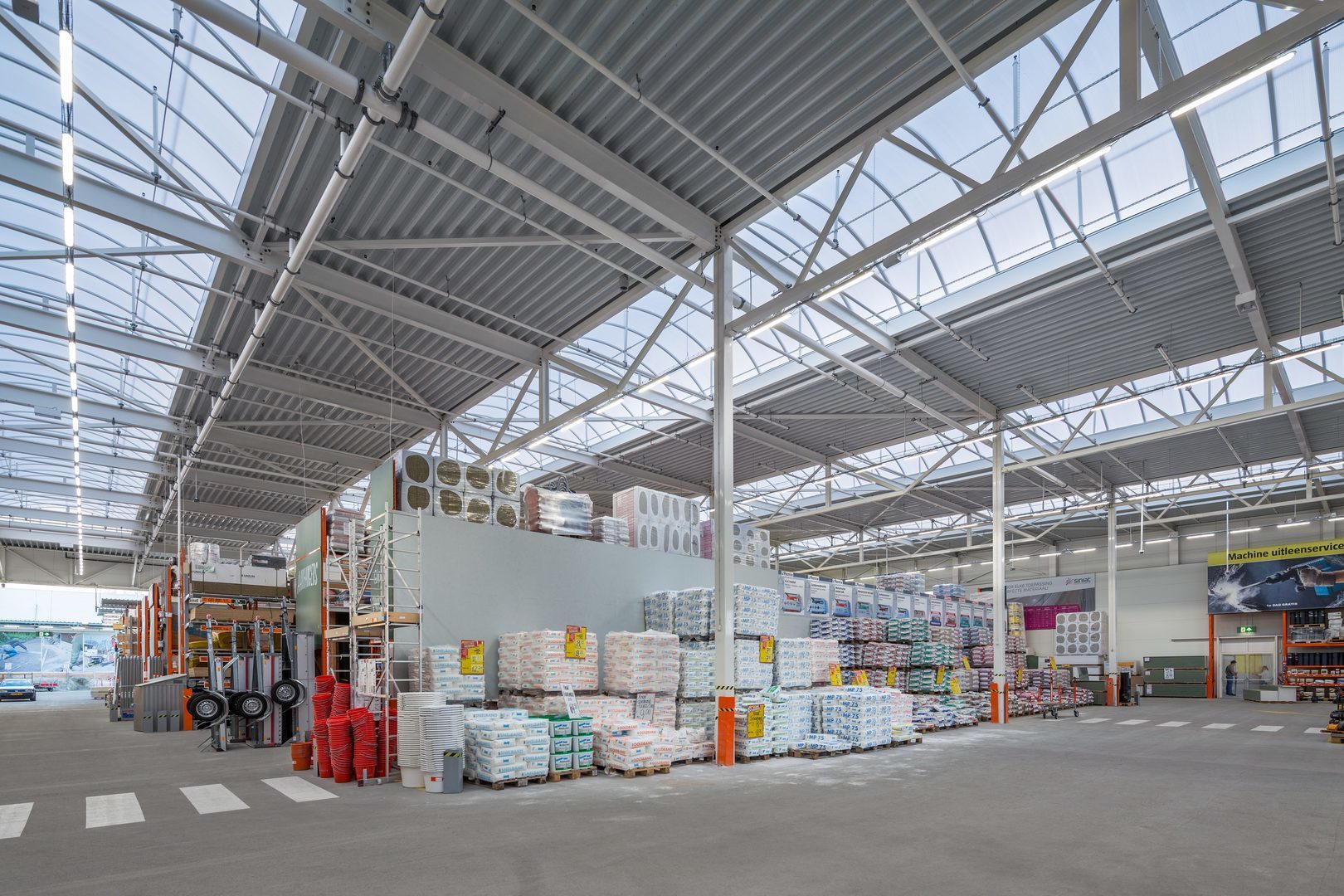

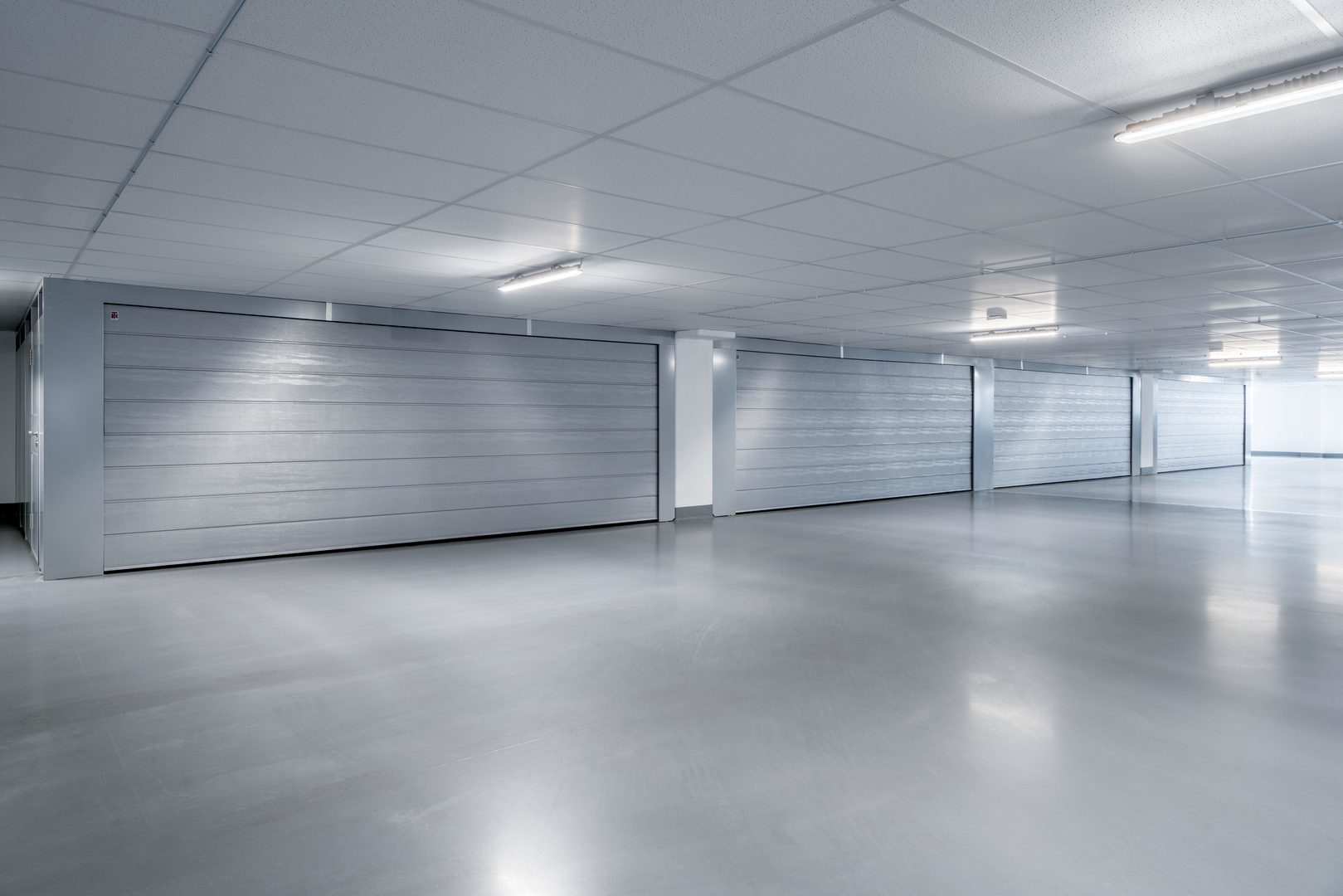

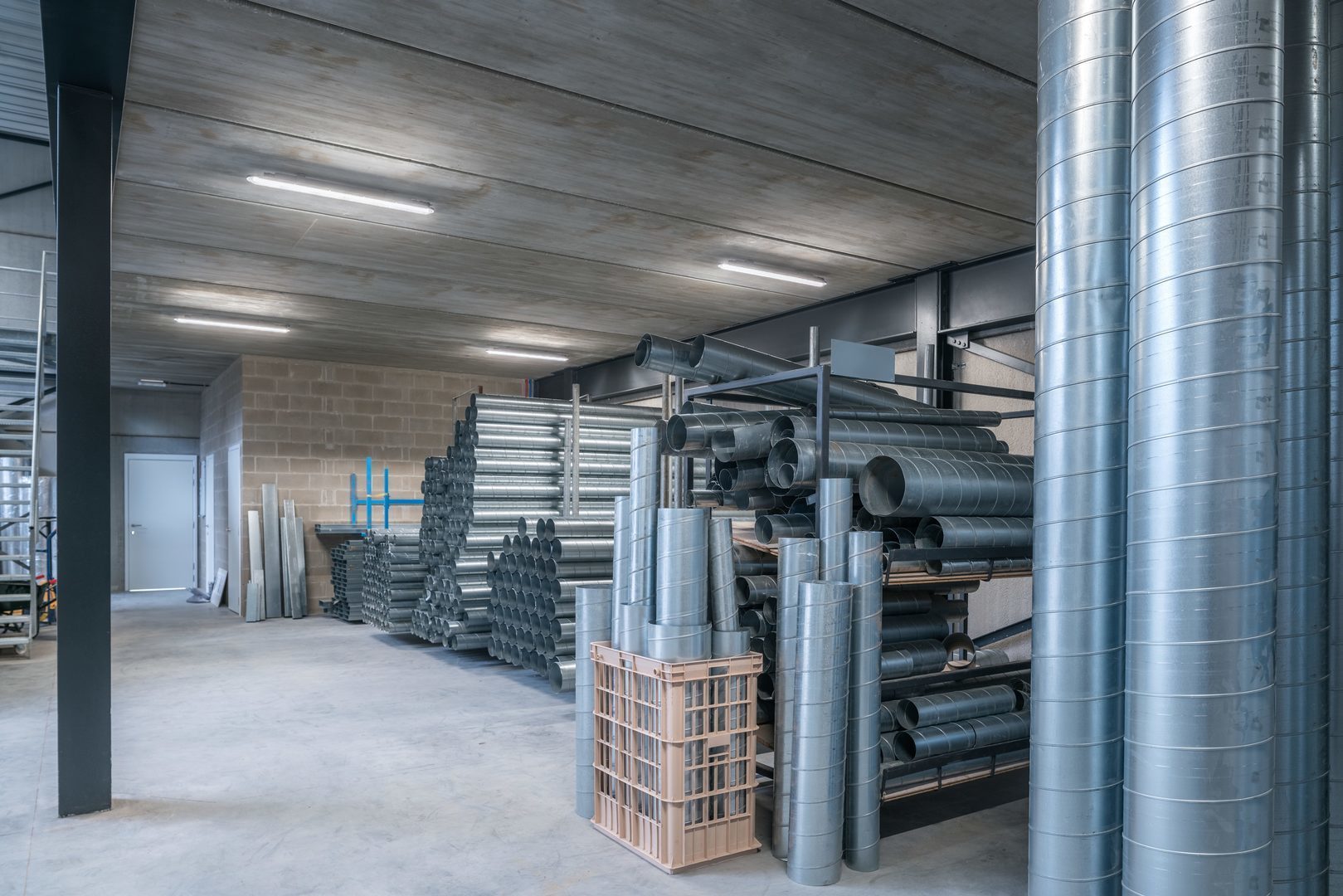

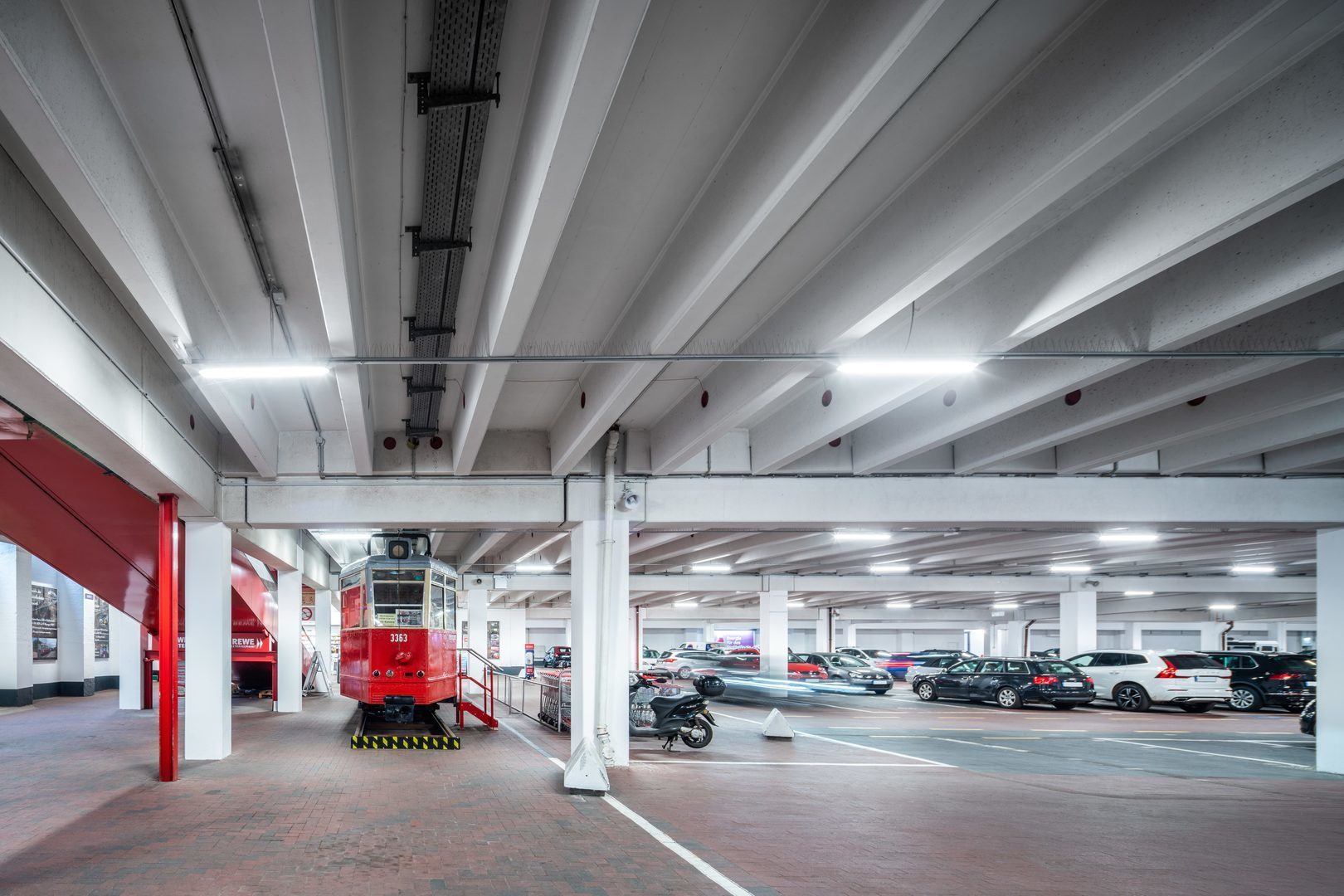

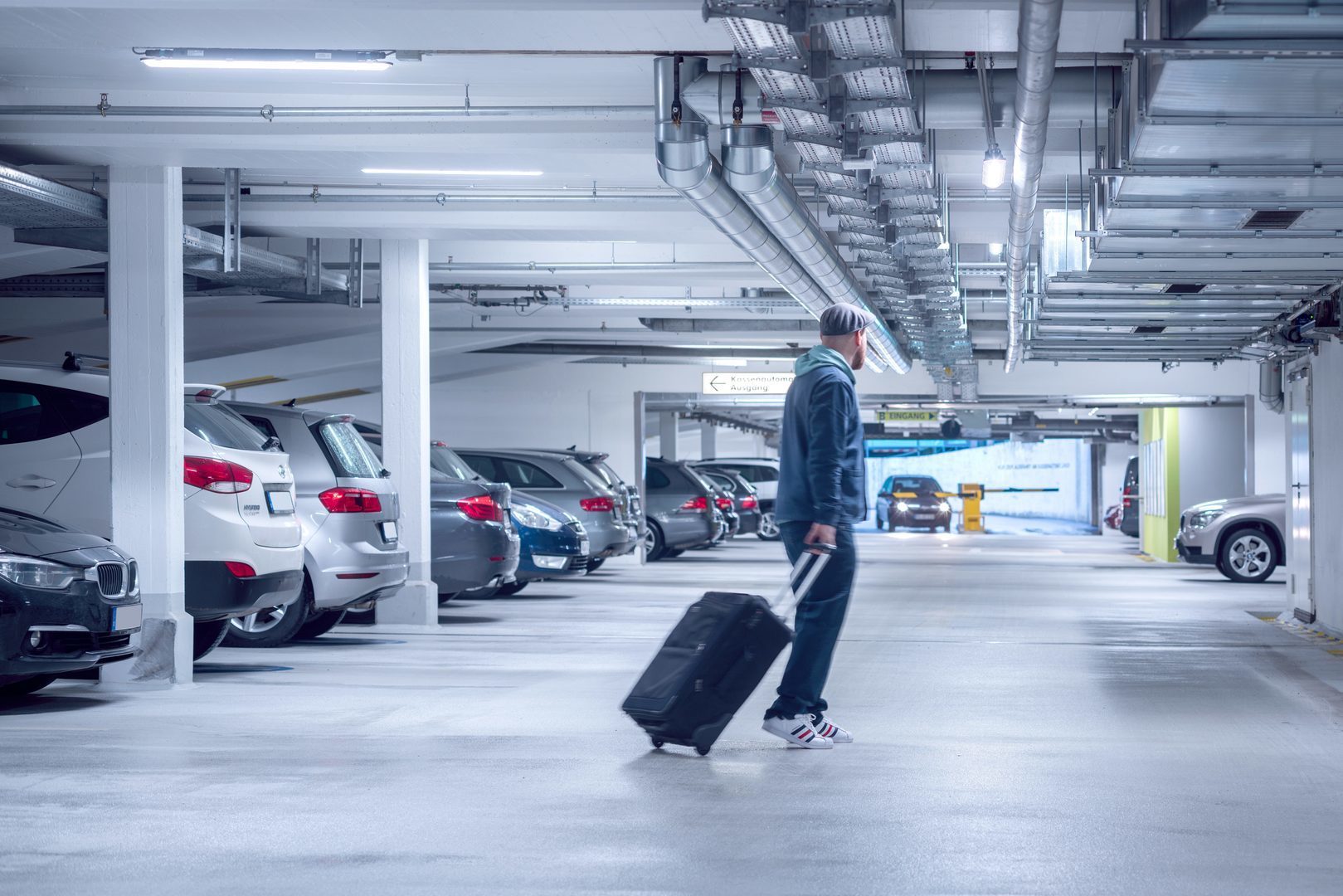

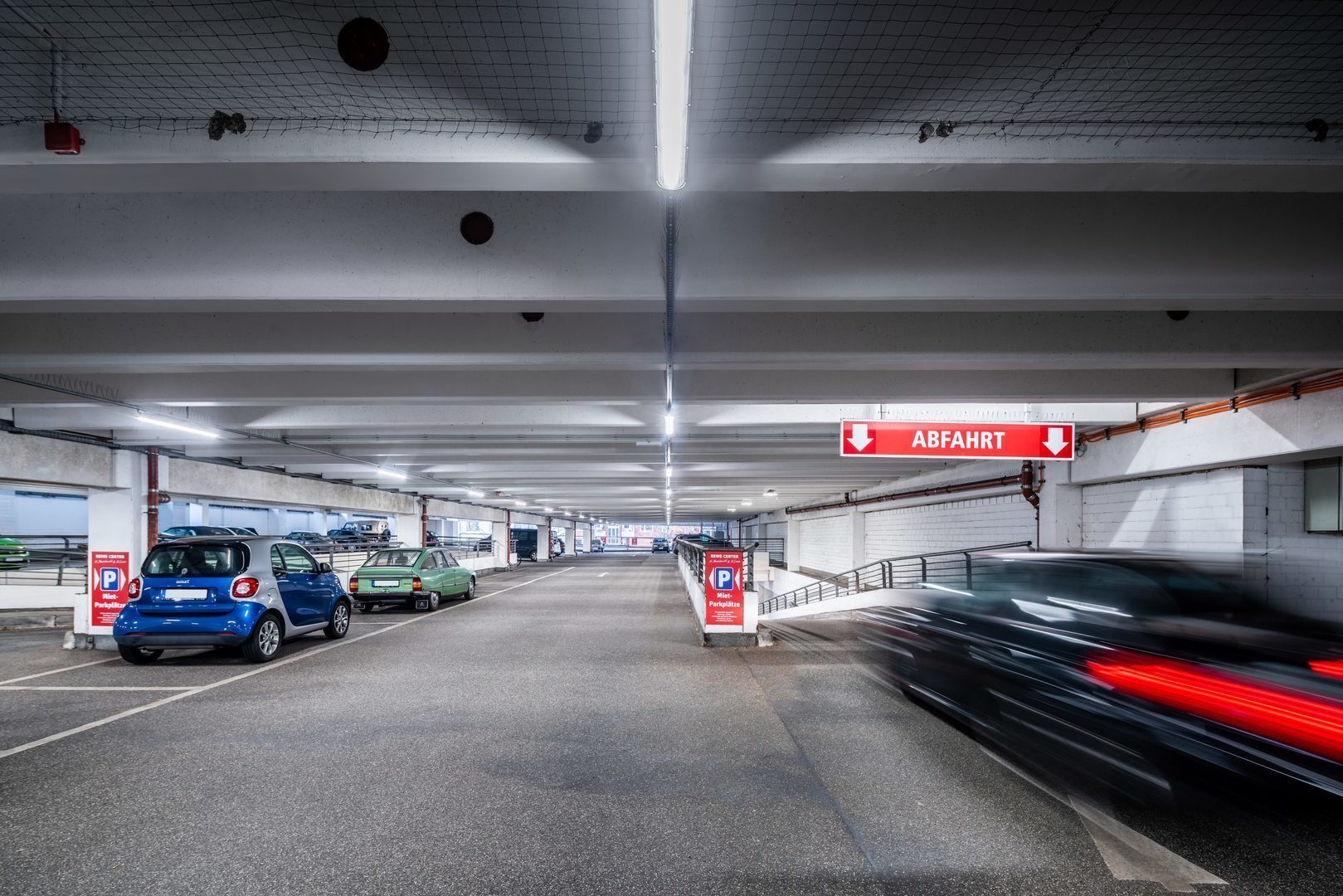

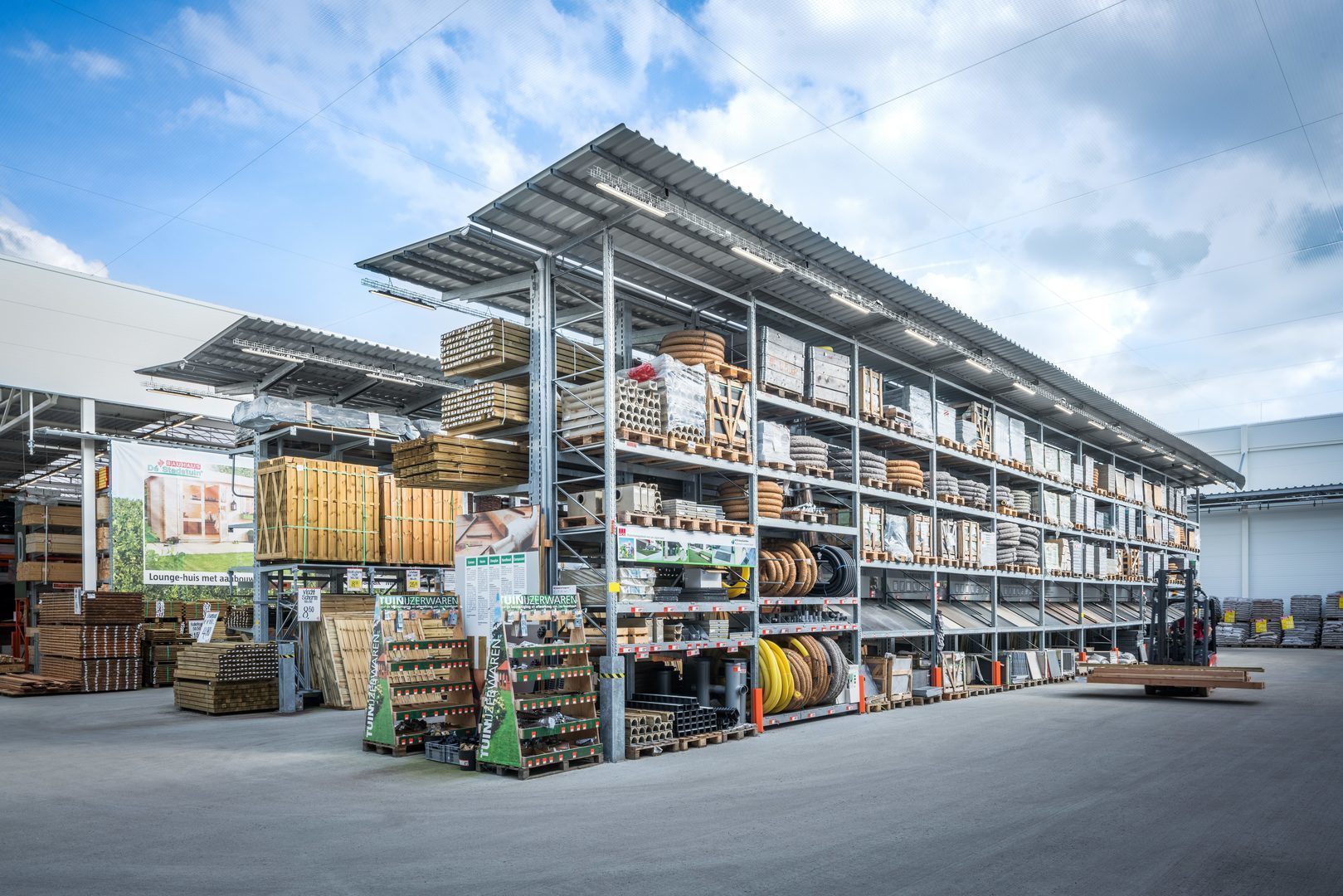

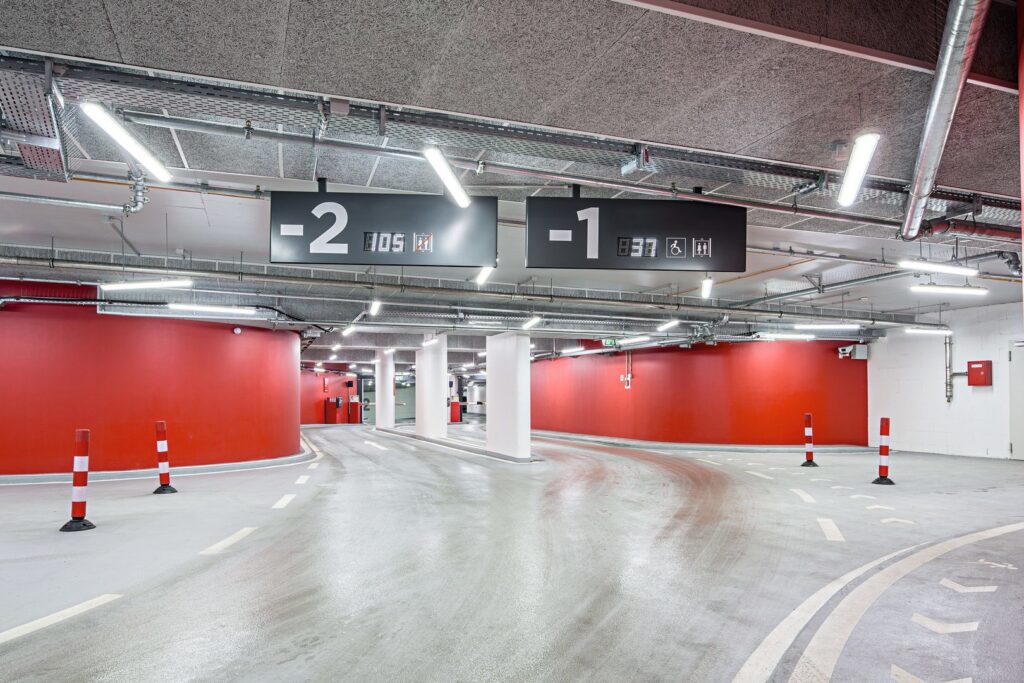

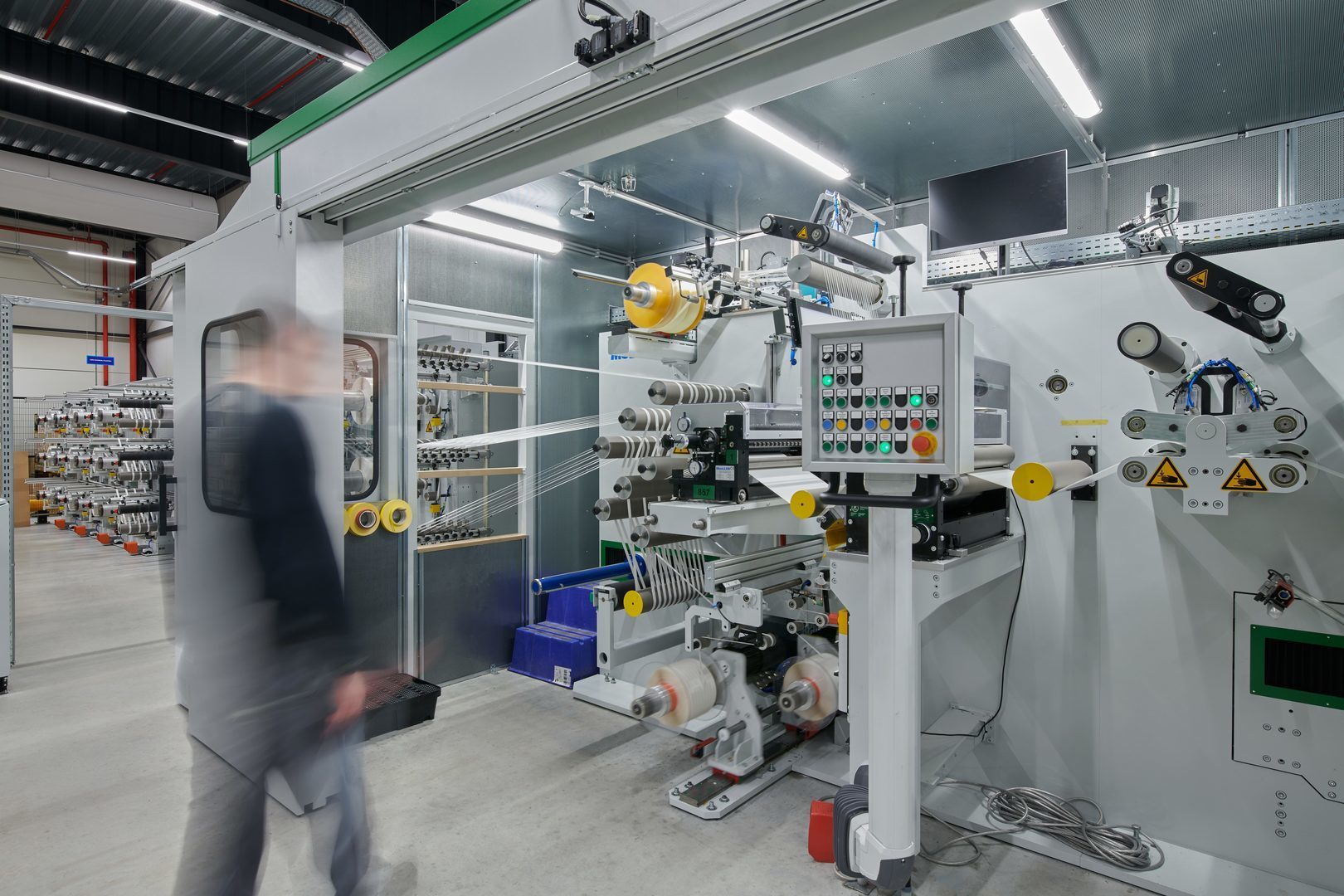

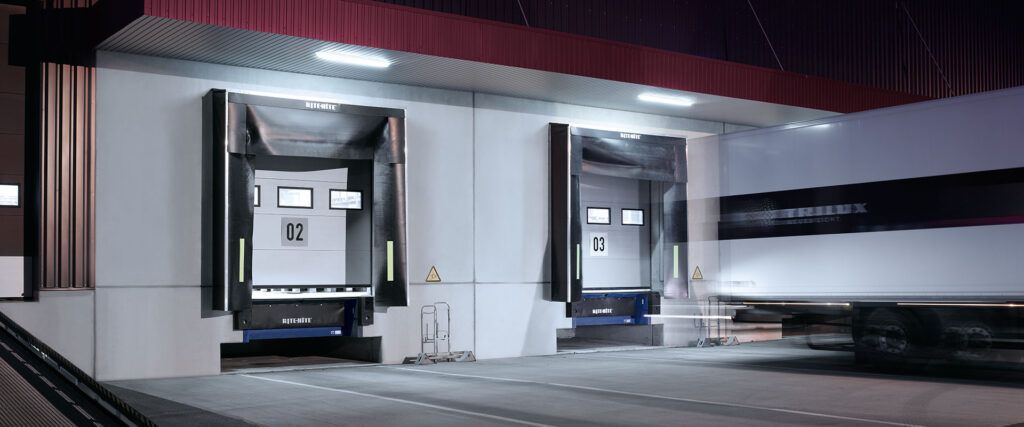

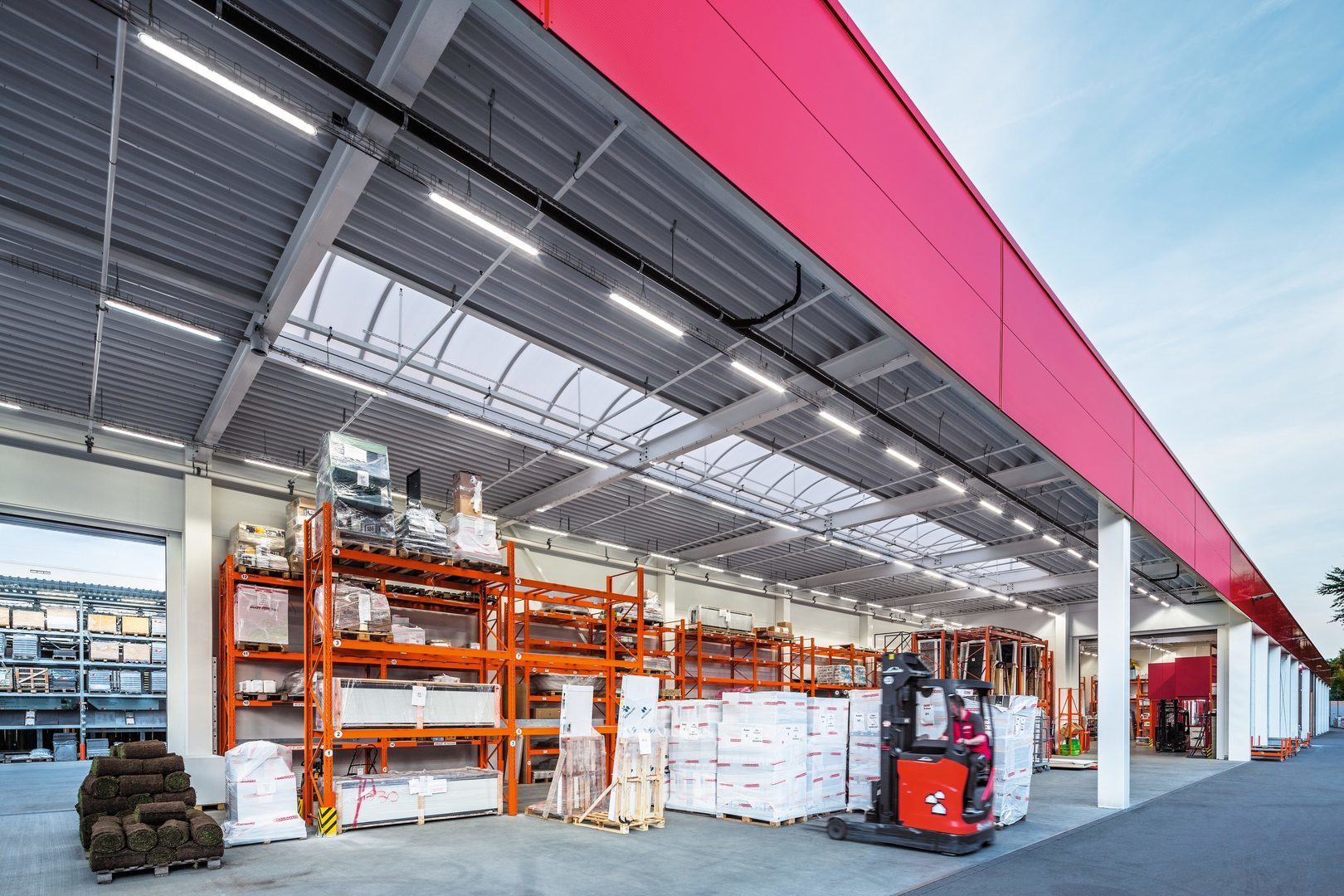

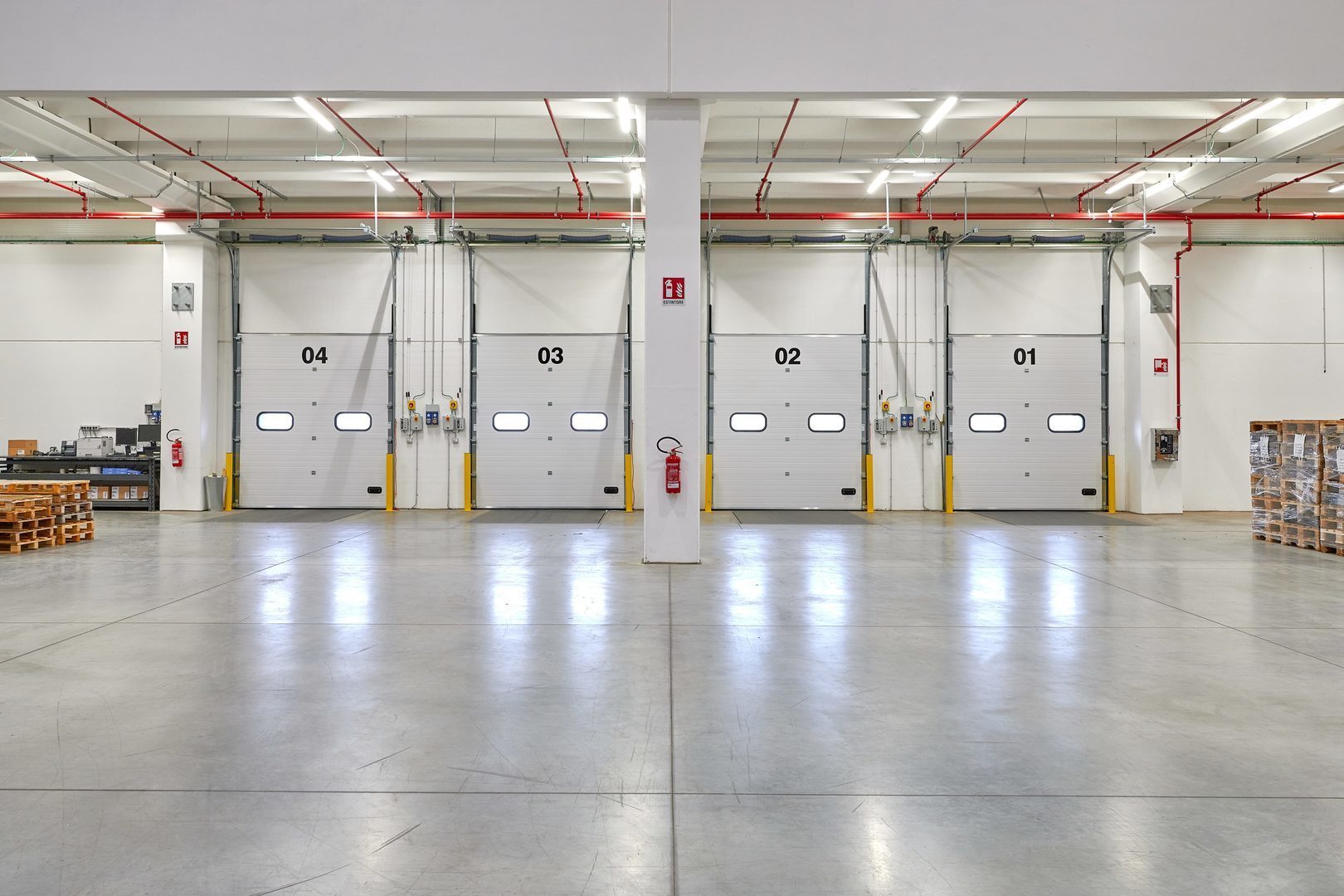

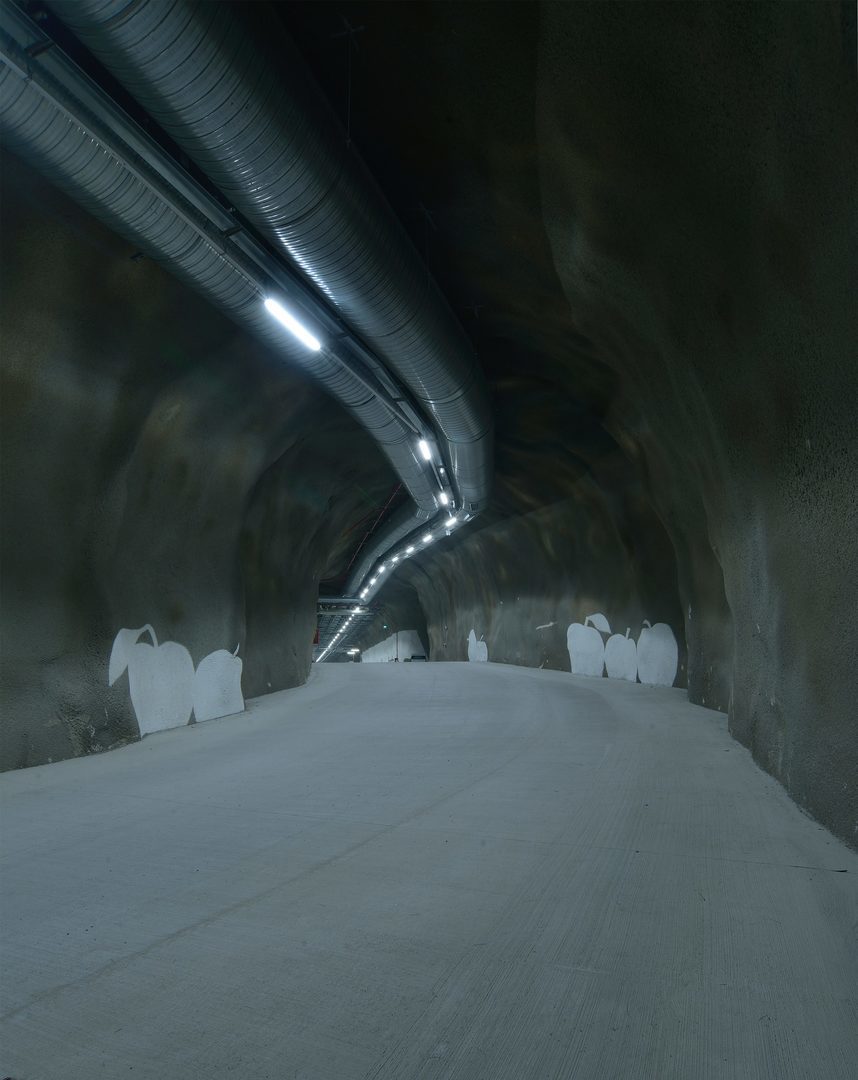

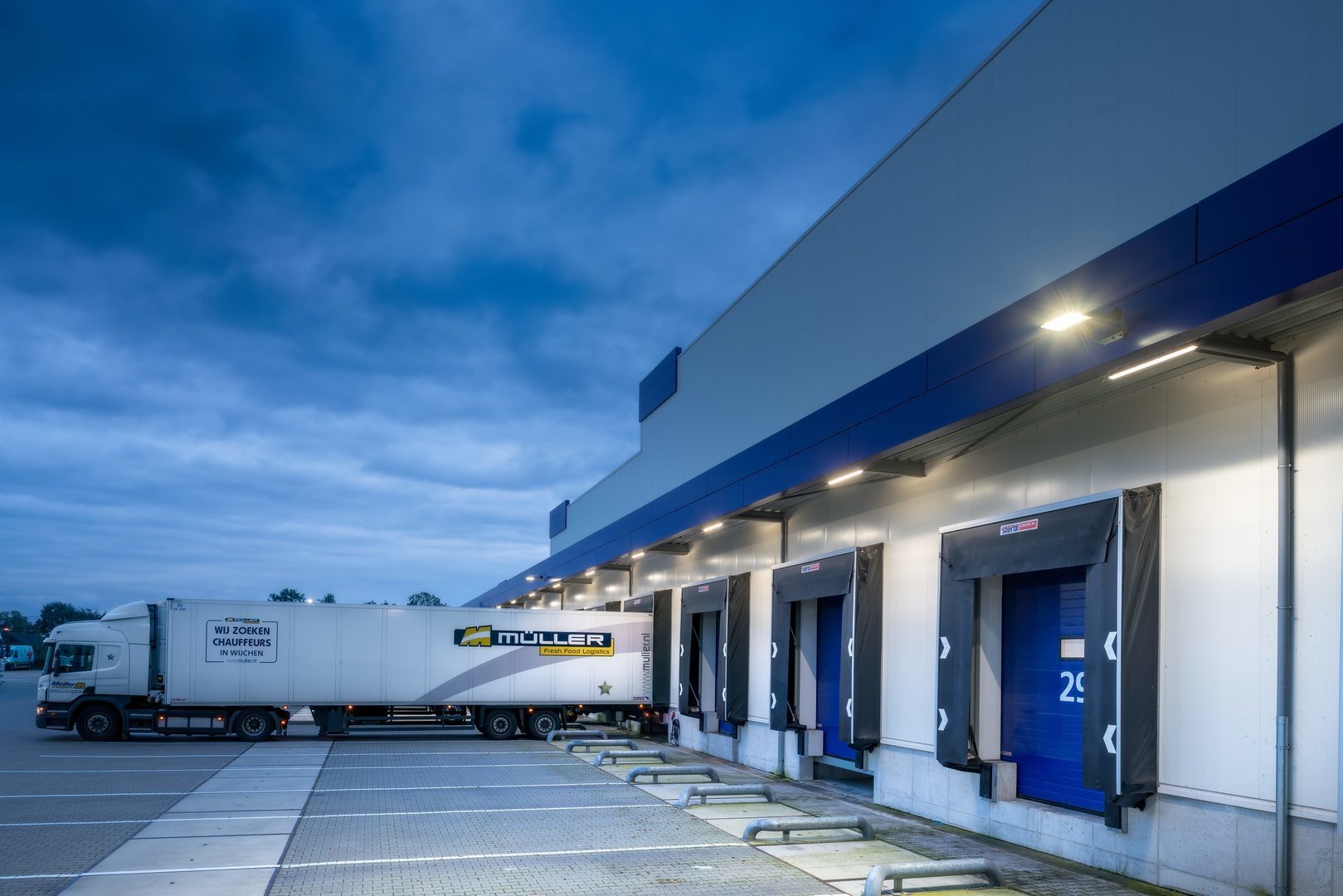

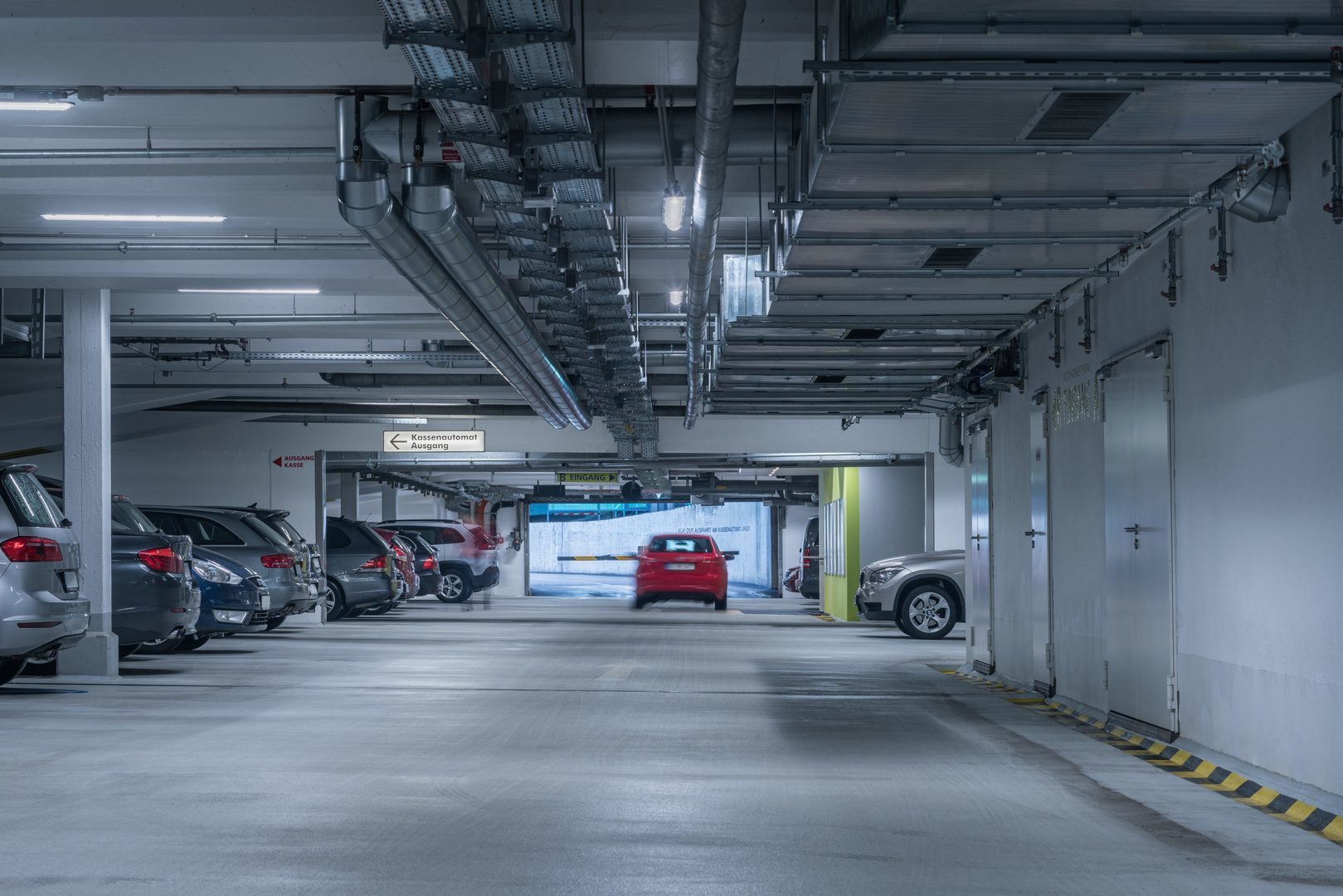

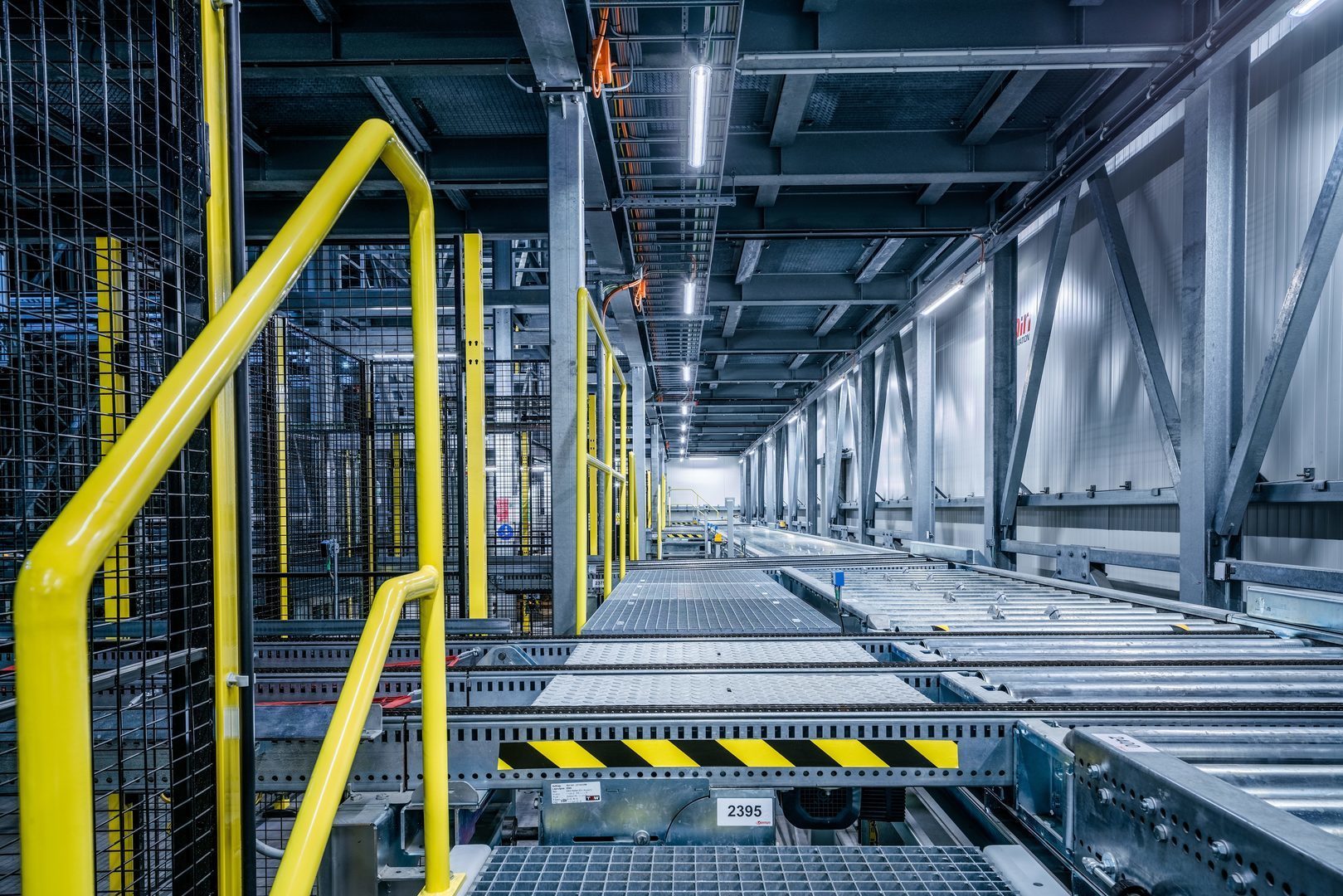

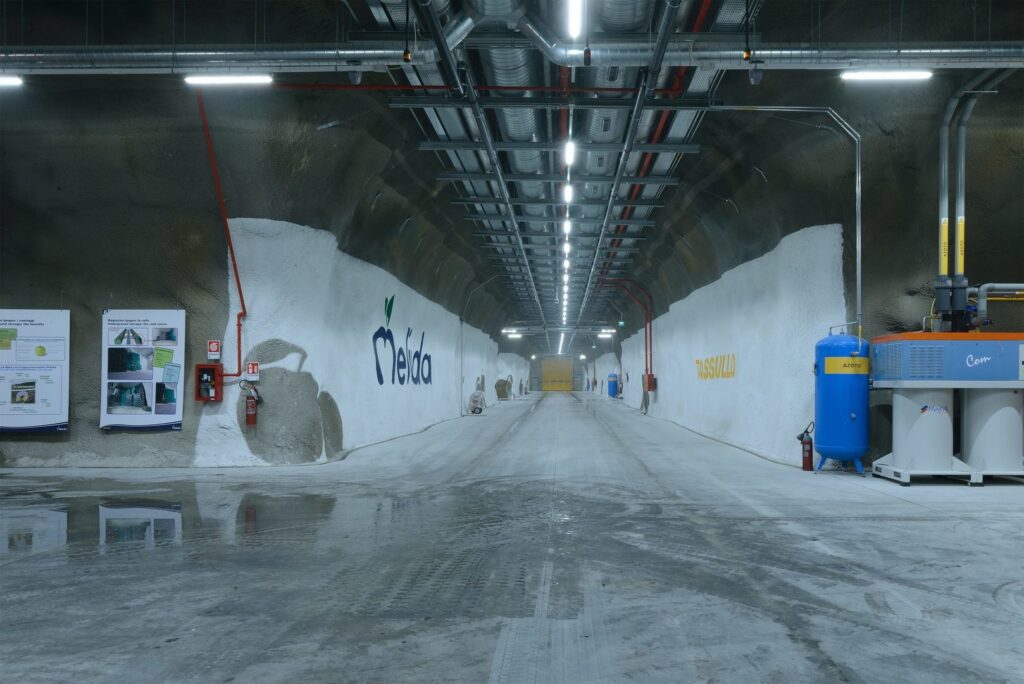

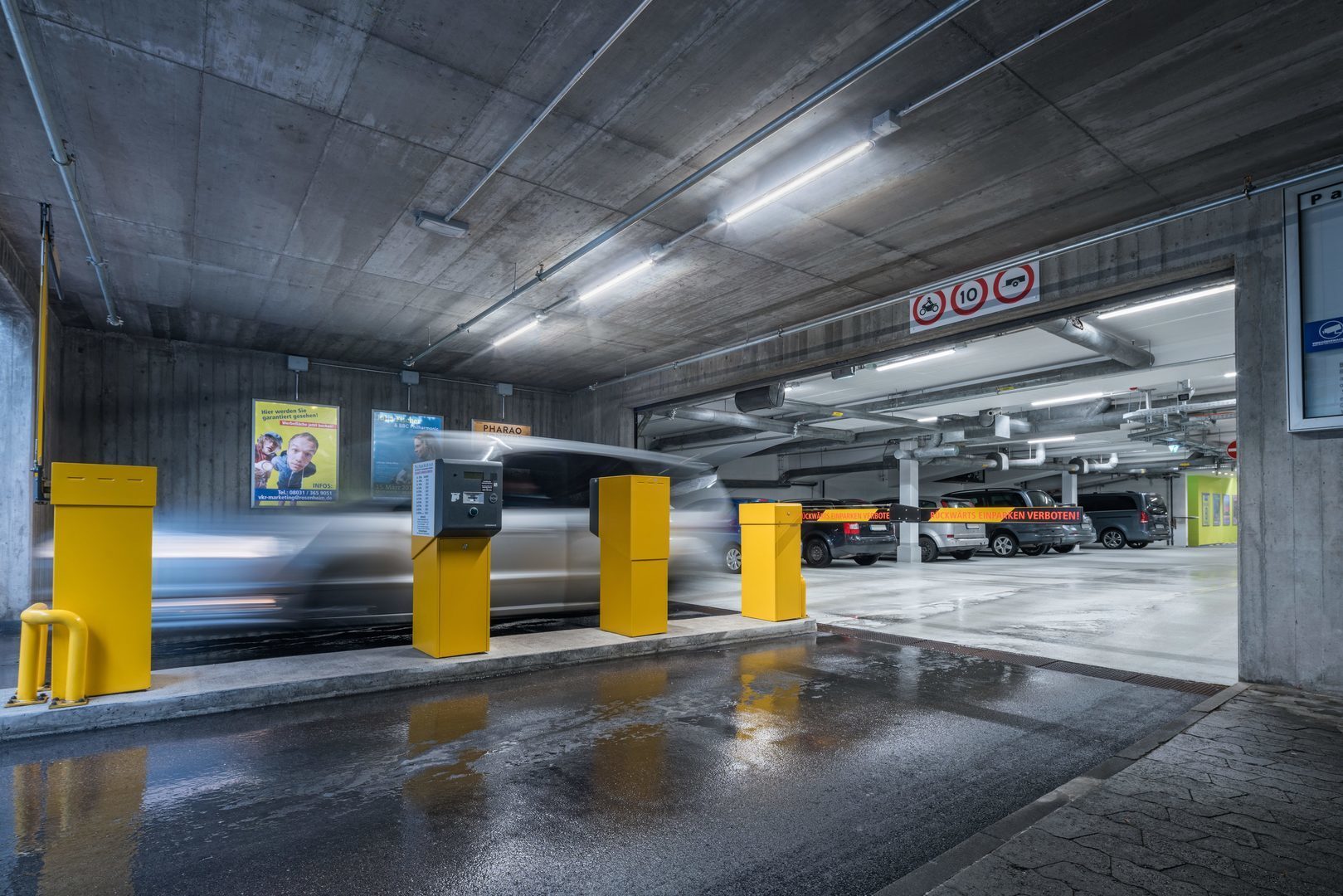

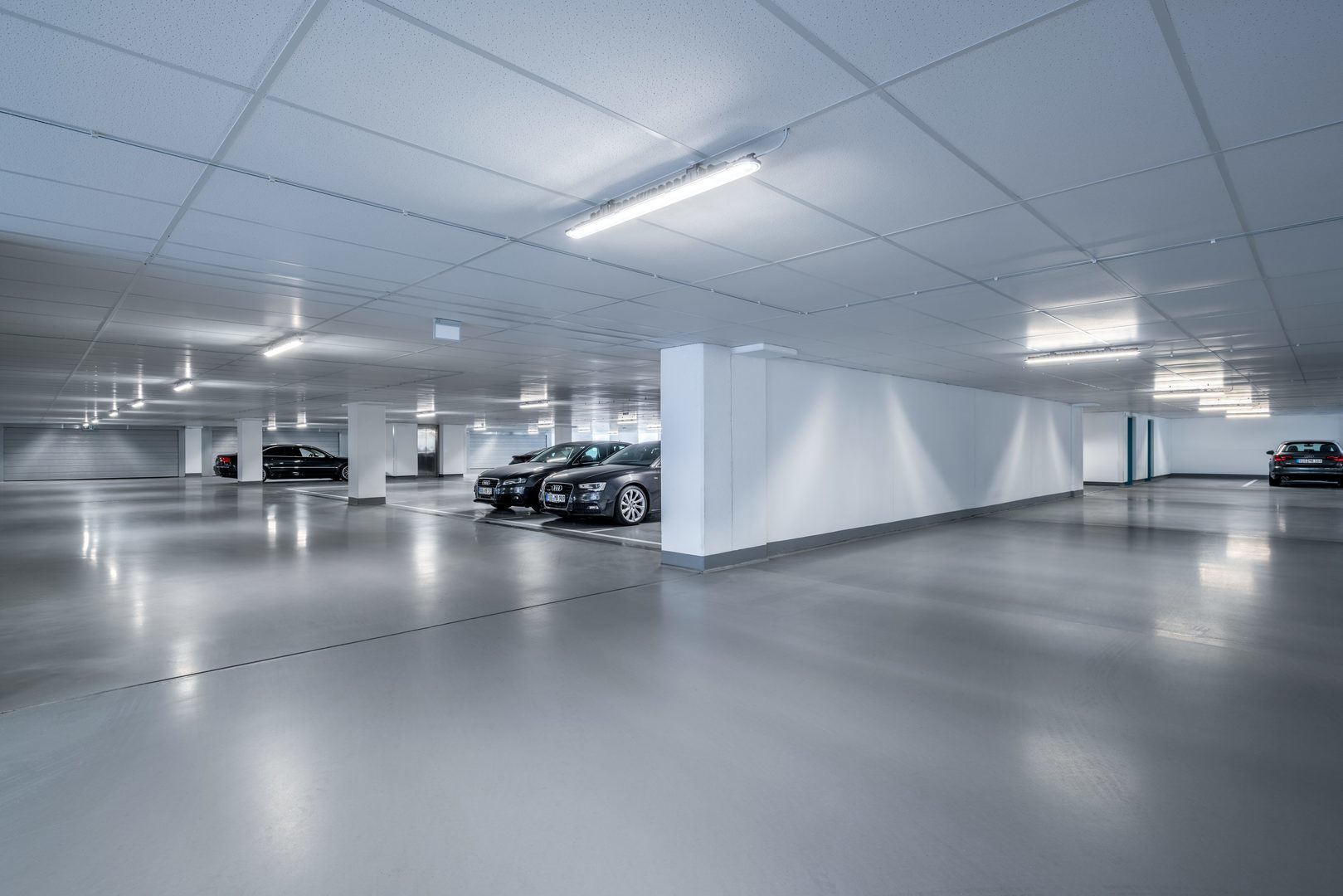

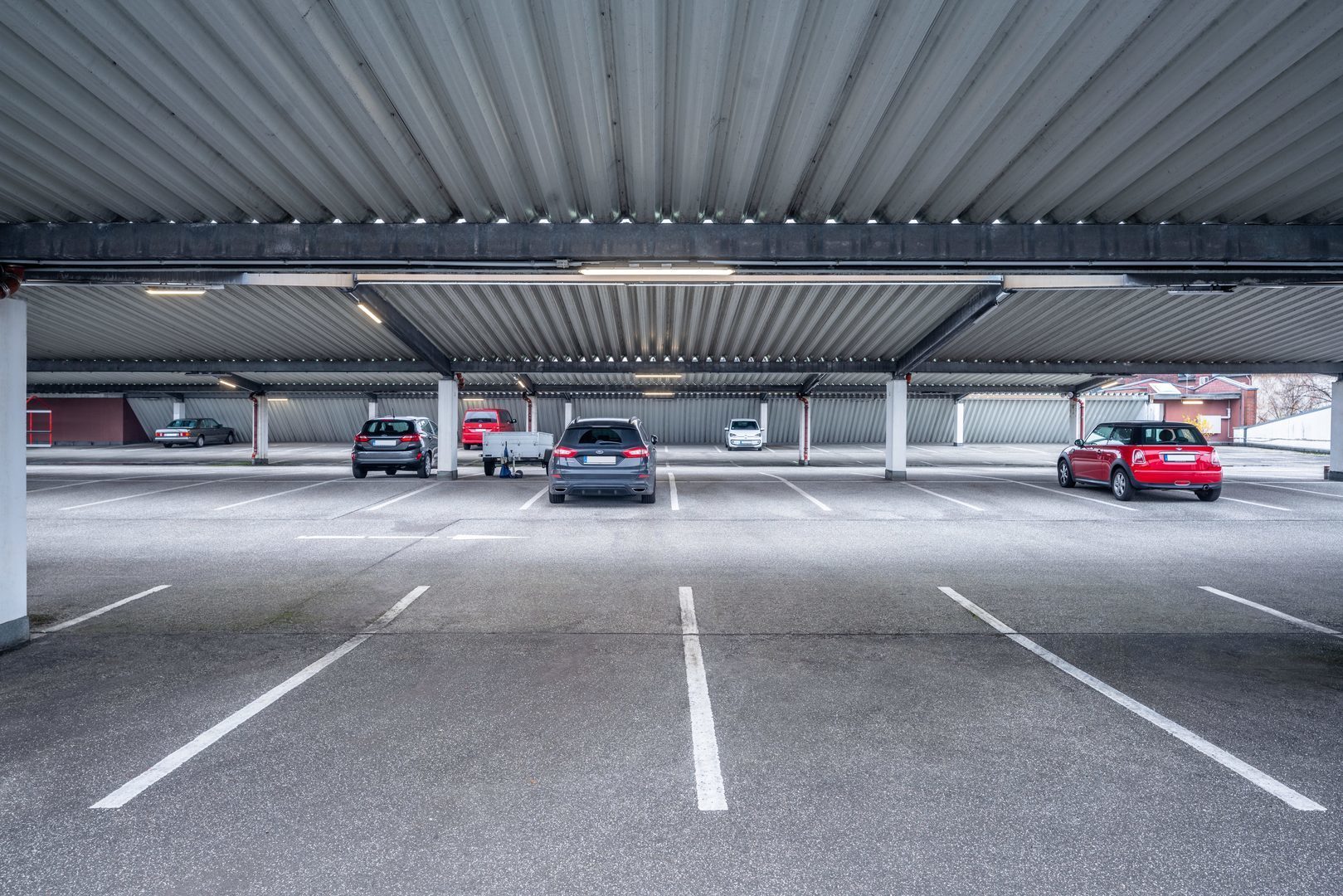

Trapphus, kylrum, industrianläggningar, grovkök, utrymningstunnlar, parkeringar och fuktiga utrymmen av alla typer. Övertäckta utomhusområden som inte utsätts för allmänt väder PMMA-versionen är p.ga. dess högre UV-beständighet även lämplig för användning i icke – övertäckta uteplatser. Lämplig för användning i HACCP, IFS och/eller BRC Global Standard Food certifierade företag (DIN 10500). Med begränsad yttemperatur, lämplig för användning i brandfarliga områden enligt DIN EN 60598-2-24.
Monteringsmetoder

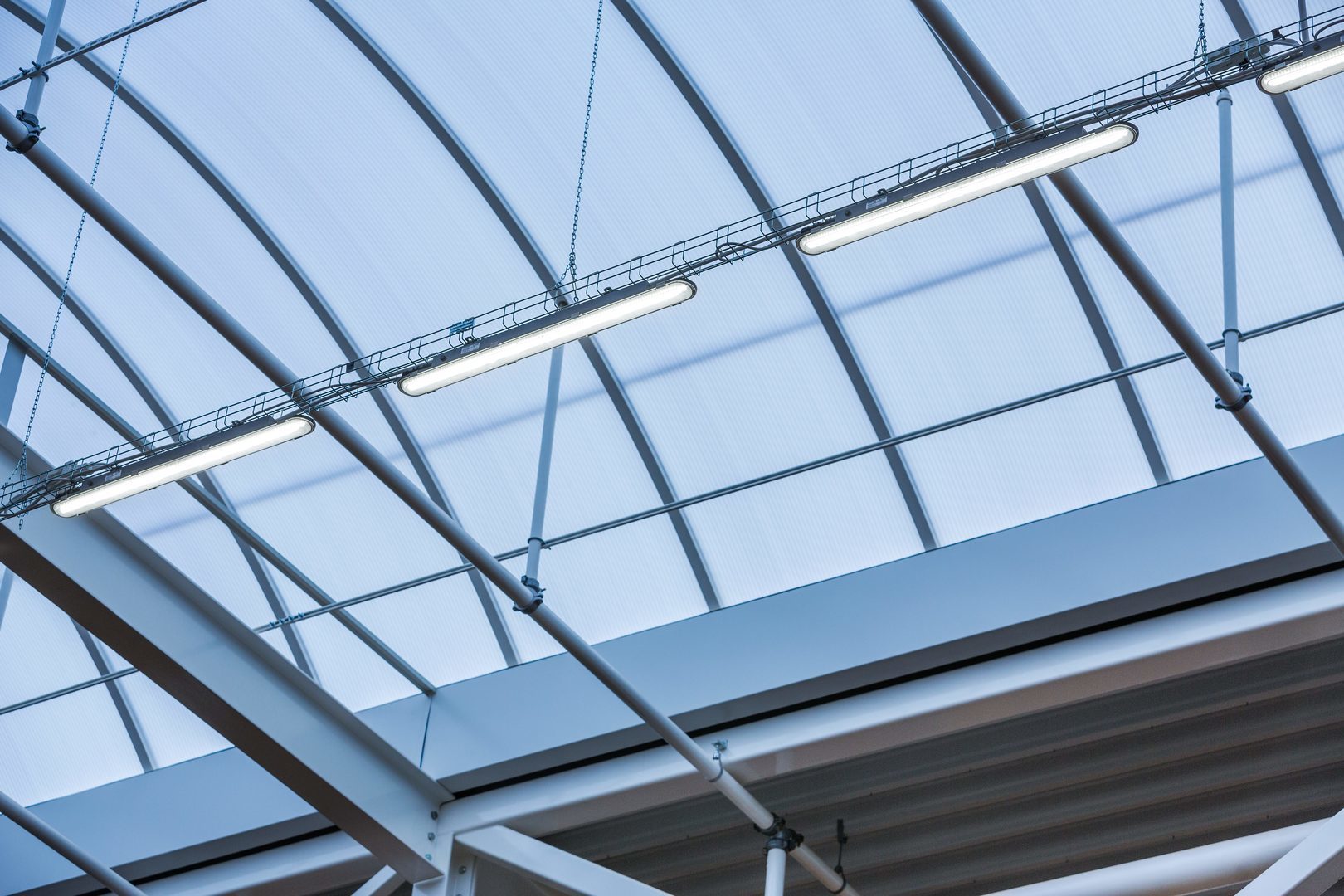

För tak, vägg och pendlad montering. Monteringsklämmor och triangulära fästen för nedhängd montering ingår i leveransomfånget. Lämplig för montering på 190 VZ monteringsskena. Vid väggmontering måste armaturen skyddas från oavsiktlig demontering via ett separat beställt tillbehör (ZB ATL1).
Optiskt system

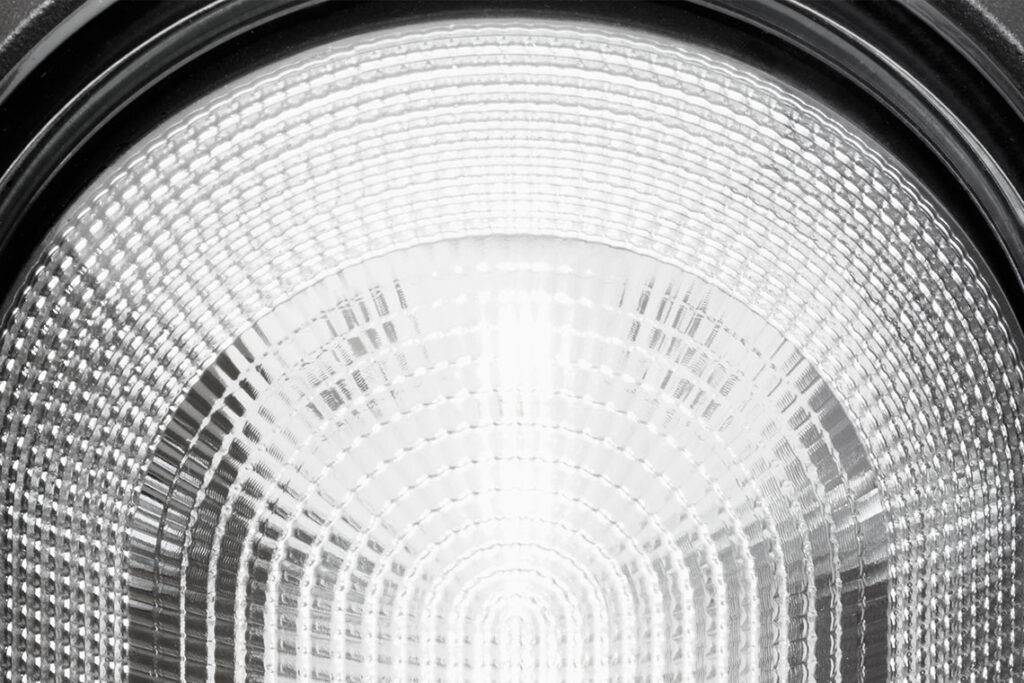

PMMA diffusor med inre prismastruktur. Med symmetrisk bred ljusintensitetsfördelning. Bländningsutvärdering enligt UGR-klassificering (EN 12464-1) < 25.
LED-system
Genomsnittlig servicelivslängd L85(tq 35 °C) = 50 000 h, genomsnittlig servicelivslängd L80(tq 35 °C ) = 85 000 timmar.
Armaturkropp

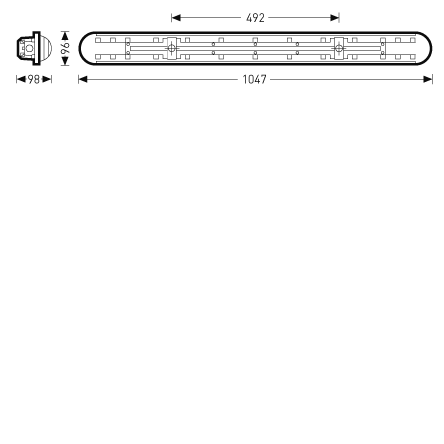

Armaturstomme av pressgjuten aluminium. Robust koncept med vibrationsbeständiga komponenter. Färg på armaturstomme antracit, (DB 703). Mått (L x B): 1047 mm x 96 mm, armaturhöjd 98 mm. Tillåten omgivningstemperatur (ta): -30 °C – +35 °C. Säkerhetsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP66, slagtålighetsnivå enligt IEC 62262: IK04, provningstemperatur för trådglödtest enligt IEC 60695-2-11: 650 °C. Vikt: 3,2 kg.
Elektrisk koppling

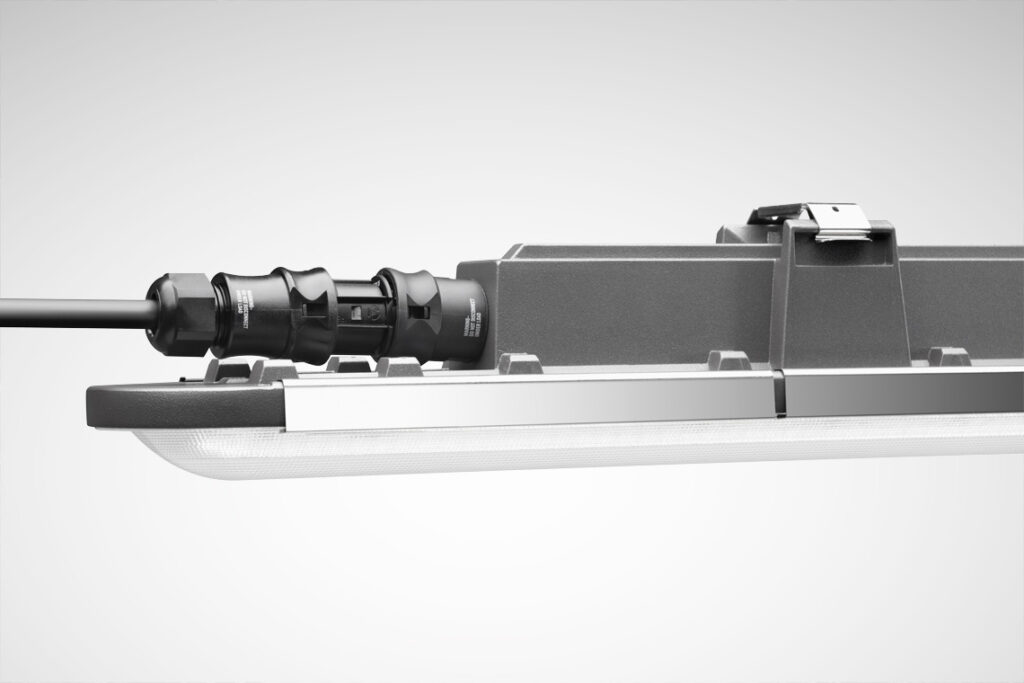

Anslutningsanordningar i ena eller båda ändarna implementerade som uttag eller stickpropp. Lämpligt anslutningsuttag och stickpropp ingår i leveransen. Elanslutning görs utan verktyg. Dragavlastningen för anslutningskabeln sker via M25-kabelgenomföringen på snabbkopplingskontakten.
Elektrisk version
Med elektronisk transformator, tänd/släck eller DALI. Armaturen är lämplig för drift på ett 230V likspänningsnät (DC). Armaturen uppfyller de grundläggande kraven i tillämpliga EU-föreskrifter och produktsäkerhetslagstiftning och bär CE-symbolen. Armaturen är även ENEC-certifierad av en oberoende testmyndighet.
Styrsystem
HFS
Närvarosensor för tänd/släck eller för enskild DALI-armatur
HFSB
Närvarosensor för DALI, med styrenhet för kontroll av ytterligare 14 st DALI-armaturer i en grupp. Styrkommandon skickas ut både via DALI-input och DALI-output. Gruppen kan expanderas till totalt 300 st armaturer genom att kombinera upp till 19 st ytterligare HFSX.
Detektionsarea upp till ca 12 m längd / 8 m bredd.
För driftsättning krävs fjärrkontroll som beställs separat (LMS HFSB/X RMC 6487800).
HFSX
Närvarosensor för DALI, med styrenhet för kontroll av ytterligare 14 st DALI-armaturer i en grupp. Styrkommandon skickas endast via DALI-output. Gruppen kan expanderas till totalt 300 st armaturer genom att kombinera upp till 19 st ytterligare HFSX.
Detektionsarea upp till ca 12 m längd / 8 m bredd.
För driftsättning krävs fjärrkontroll som beställs separat (LMS HFSB/X RMC 6487800).
LLWC
Närvarosensor för DALI, inkl LiveLink WiFi styrsystem.
Tillbehör till serien:
För horisontell väggmontering av armaturen är det obligatoriskt att installera ZBATL-tillbehöret (stöldskydd) ZBATL1 TOC 69 23 500
Med IR-fjärrkontrollen tillgänglig som tillbehör kan funktionsparametrarna signalstyrka, hålltid och (för armaturer med DALI) ljusvärde och dimningsnivå ställas in. Om den inställda ljusstyrkan underskrids tänds armaturen efter rörelse. Som tillval kan ett ljusstyrkeoberoende driftläge ställas in. Ett överskridande av den inställda ljusstyrketröskeln samt utgången av hålltiden efter den senast detekterade rörelsen medför en släckning av armaturen. I dimbara armaturer (ETDD) kan inställningen av en basljusstyrka alternativt utföras i driftläget OFF. Den önskade basljusstyrkan kan ställas in på 5 nivåer (0..10..20..30..40..50 %) och dess varaktighet kan bibehållas under en begränsad tid (1..5..10..15. .30 minuter) eller obegränsad tid tills nästa driftslägesändring.
