Mondia Z

Montagesätt	Utanpåliggande Vägg
Form	Cylindrisk
Färg	Vit (RAL9016)
Ljusfördelning	Direkt/Indirekt
Kupa/glas	Akryl (PMMA)

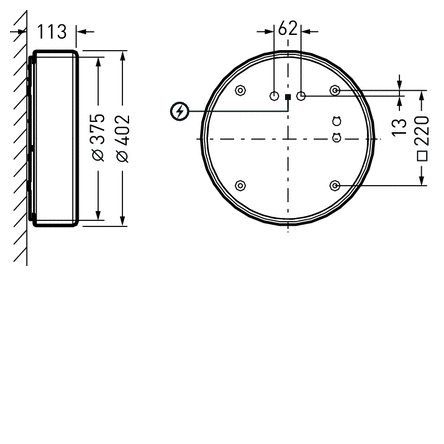

Storlek	Ø310 mm Ø402 mm Ø512 mm
Optik	Lambertian
Servicelivslängd	L70 (25°C) = 75 000 h
Ljusflöde	1300 - 3300 lm
Färgtemperatur	3000K 4000K
Färgåtergivning	Ra>80
Kapslingsklass	IP40
Slagtålighet	IK03 IK07
Styrning	Tänd/släck Tänd/släck (2 kretsar) DALI
Tillval	Närvarosensor Nödljus

Beskrivning

Armaturtyp

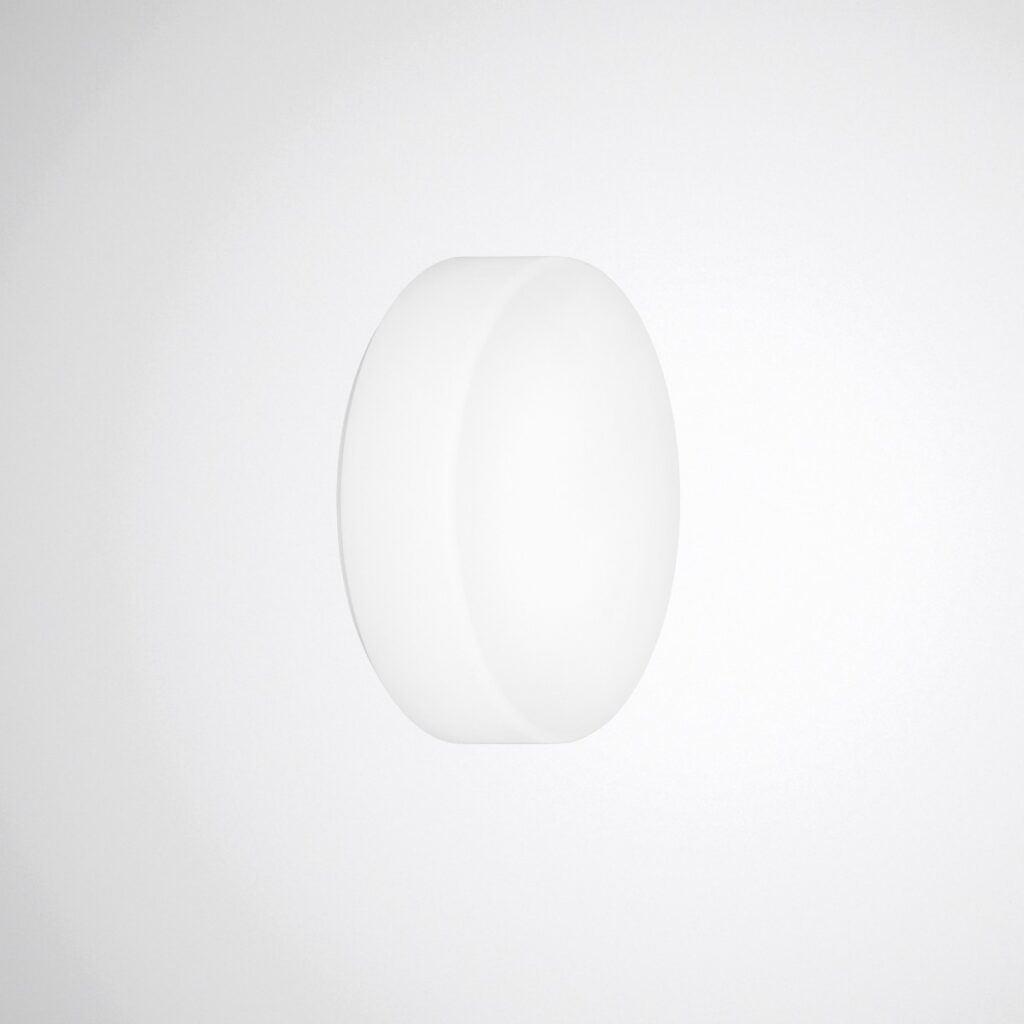

Rund utanpåliggande LED-armatur med opal, cylindriskt formad PMMA-kupa. Den lättinstallerade dekorativa ringen finns som tillbehör i standardfärgerna och kan även tillverkas i specialfärger på begäran. Utvecklad och tillverkad i Tyskland.

Applikationer

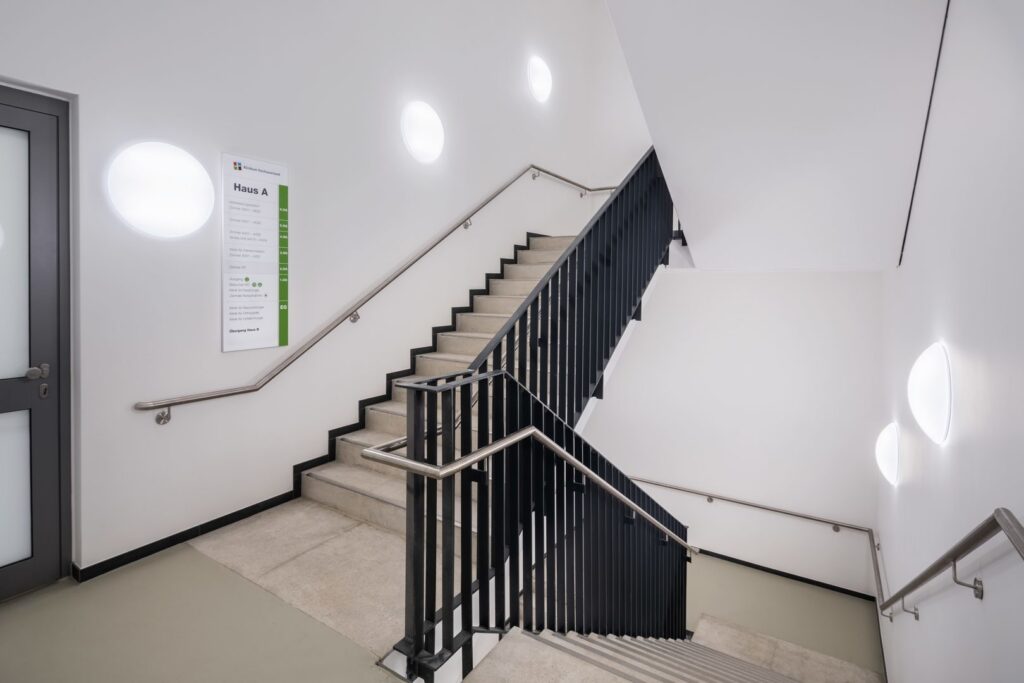

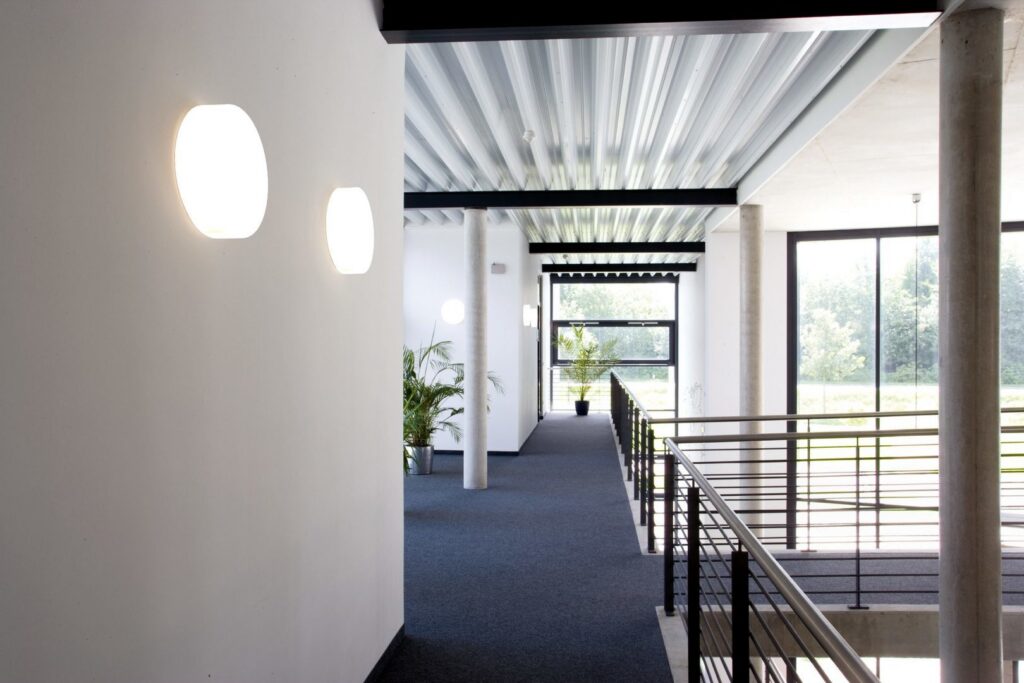

För entréområden, korridorer, trappor, lounger, hotell, restauranger och bostadsområden.

Monteringsmetoder

För vägg- eller takmontage.

Optiskt system

Med diffus bred ljusfördelning, huvudsakligen direkt. Med lätt indirekt komponent för ytbelysning.

LED-system

Genomsnittlig servicelivslängd L80(tq 25 °C) = 50 000 h, L70(tq 25 °C ) = 75 000 timmar.

Armaturstomme

Armaturstomme i stålplåt. Ytbelagd vit (RAL 9016). Tillåten omgivningstemperatur (ta): – +25 °C. Säkerhetsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP40, slagtålighetsnivå enligt IEC 62262: IK03, provningstemperatur för trådglödtest enligt IEC 60695-2-11: 650 °C.

Elektrisk anslutning

Anslutningen görs med hjälp av en plug-in plint med vidarekoppling.

Elektrisk version

Med elektronisk transformator, tänd/släck eller digitalt dimbar (DALI). LED-driver enligt DALI-2 standard (EN 62386). Armaturen är tänd/släck och dimbar med touchfunktion via DALI-plint (Touch DIM). Armaturen kan på begäran utrustas med funktionen Monitoring Ready (MOR). Armaturen uppfyller de grundläggande kraven i tillämpliga EU-förordningar och produktsäkerhetslagstiftning och bär CE-symbolen.

Artikellista – Mondia Z (utanpåliggande)

Optik: DW = Opal ·
Kupa: (utan suffix) = Akryl (PMMA) · IK = Slagtålig ·
Färgtemp: 830 = 3000K · 840 = 4000K ·
Styrning: ET = Tänd/släck · ET2 = Tänd/släck (2-tråd) · ETDD = DALI ·
Övrigt: +HFS = HF-sensor · EB3 = Nödljus 3h

WD1

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Styrning	Övrigt
7967340	Mondia G3 Z WD1 DW 14-830 ET	1 300 lm	Ra>80	3000K	Tänd/släck
7967540	Mondia G3 Z WD1 DW 14-830 ET IK	1 300 lm	Ra>80	3000K	Tänd/släck
7968140	Mondia G3 Z WD1 DW 14-830 ET +HFS	1 300 lm	Ra>80	3000K	Tänd/släck	HF-sensor
7968340	Mondia G3 Z WD1 DW 14-830 ET +HFS IK	1 300 lm	Ra>80	3000K	Tänd/släck	HF-sensor
7967351	Mondia G3 Z WD1 DW 14-830 ETDD	1 300 lm	Ra>80	3000K	DALI
7967551	Mondia G3 Z WD1 DW 14-830 ETDD IK	1 300 lm	Ra>80	3000K	DALI
7967440	Mondia G3 Z WD1 DW 14-840 ET	1 400 lm	Ra>80	4000K	Tänd/släck
7967640	Mondia G3 Z WD1 DW 14-840 ET IK	1 400 lm	Ra>80	4000K	Tänd/släck
7968240	Mondia G3 Z WD1 DW 14-840 ET +HFS	1 400 lm	Ra>80	4000K	Tänd/släck	HF-sensor
7968440	Mondia G3 Z WD1 DW 14-840 ET +HFS IK	1 400 lm	Ra>80	4000K	Tänd/släck	HF-sensor
7967451	Mondia G3 Z WD1 DW 14-840 ETDD	1 400 lm	Ra>80	4000K	DALI
7967651	Mondia G3 Z WD1 DW 14-840 ETDD IK	1 400 lm	Ra>80	4000K	DALI

WD2

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Styrning	Övrigt
7968940	Mondia G3 Z WD2 DW 21-830 ET	2 000 lm	Ra>80	3000K	Tänd/släck
7969140	Mondia G3 Z WD2 DW 21-830 ET IK	2 000 lm	Ra>80	3000K	Tänd/släck
7969540	Mondia G3 Z WD2 DW 21-830 ET EB3	2 000 lm	Ra>80	3000K	Tänd/släck	Nödljus 3h
7969340	Mondia G3 Z WD2 DW 21-830 ET IK EB3	2 000 lm	Ra>80	3000K	Tänd/släck	Nödljus 3h
7969740	Mondia G3 Z WD2 DW 21-830 ET +HFS	2 000 lm	Ra>80	3000K	Tänd/släck	HF-sensor
7969940	Mondia G3 Z WD2 DW 21-830 ET +HFS IK	2 000 lm	Ra>80	3000K	Tänd/släck	HF-sensor
7970140	Mondia G3 Z WD2 DW 21-830 ET2	2 000 lm	Ra>80	3000K	Tänd/släck (2-tråd)
7968951	Mondia G3 Z WD2 DW 21-830 ETDD	2 000 lm	Ra>80	3000K	DALI
7969151	Mondia G3 Z WD2 DW 21-830 ETDD IK	2 000 lm	Ra>80	3000K	DALI
7969040	Mondia G3 Z WD2 DW 21-840 ET	2 100 lm	Ra>80	4000K	Tänd/släck
7969840	Mondia G3 Z WD2 DW 21-840 ET +HFS	2 100 lm	Ra>80	4000K	Tänd/släck	HF-sensor
7970040	Mondia G3 Z WD2 DW 21-840 ET +HFS IK	2 100 lm	Ra>80	4000K	Tänd/släck	HF-sensor
