Beskrivning
Armaturtyp
LED-strålkastare för bred belysning.
Ljusstyrning
De standardiserade Zhaga-kompatibla socklarna sitter upptill på armaturhuvudet och på den nedre kåpan.
Användningsområden

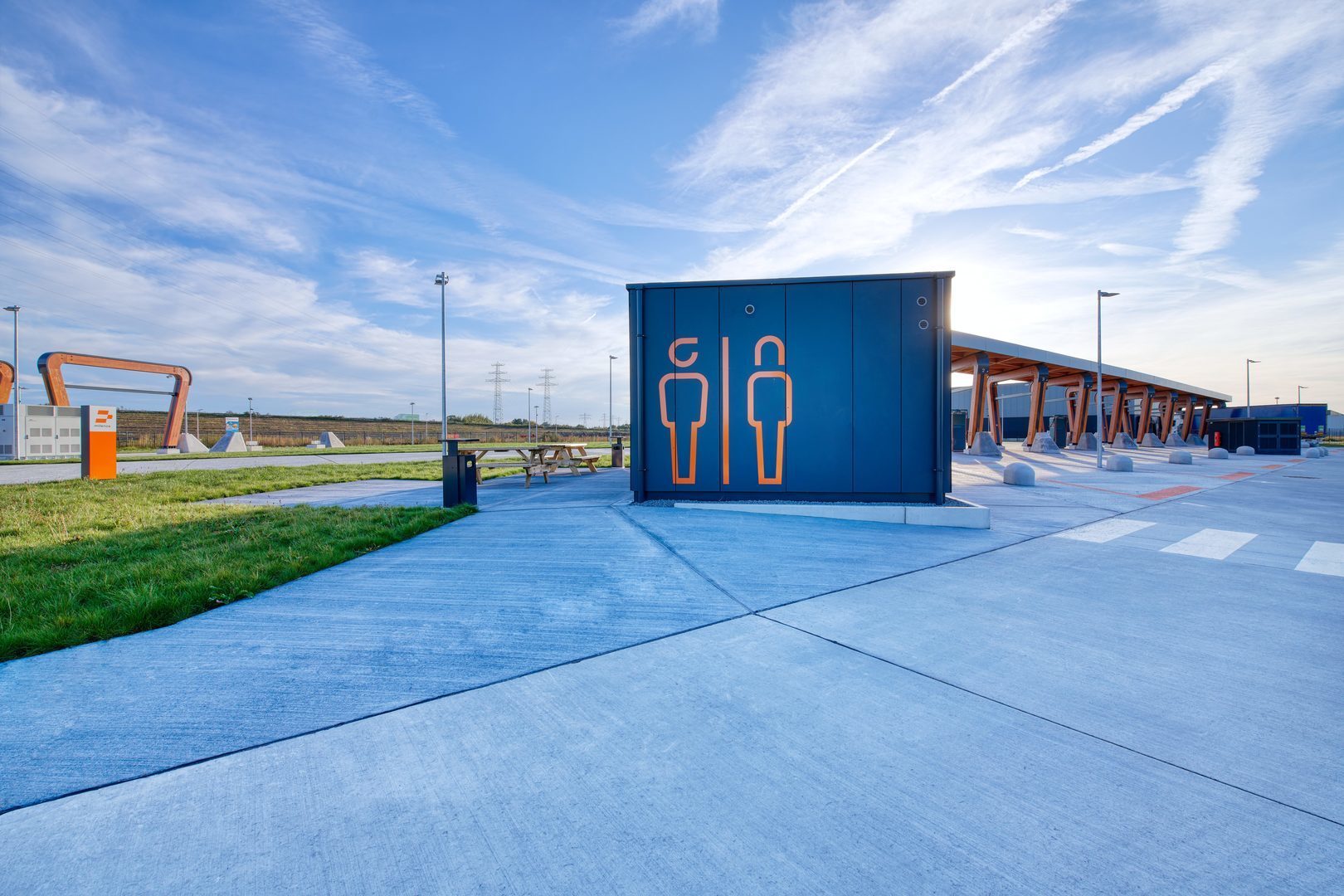

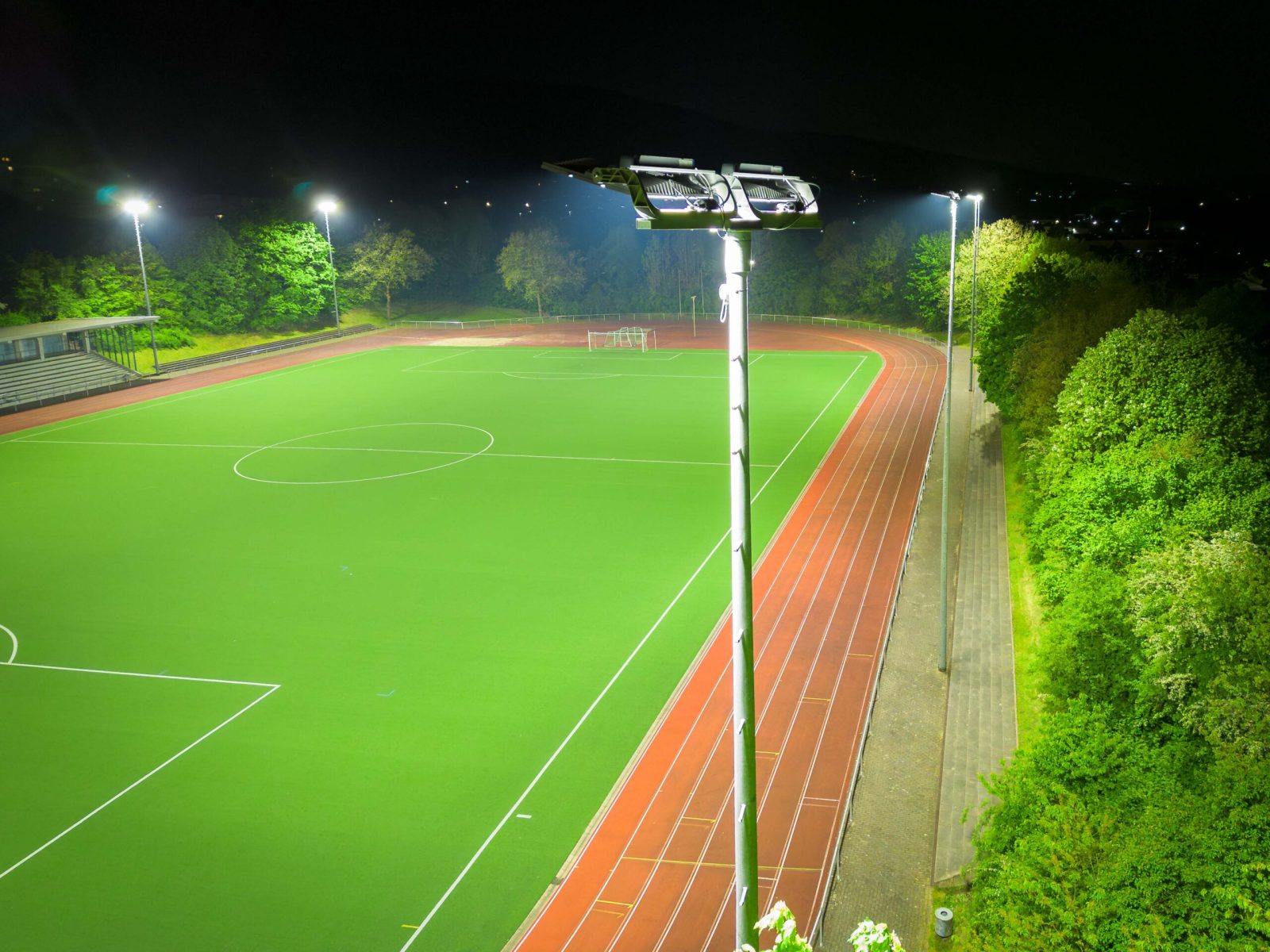

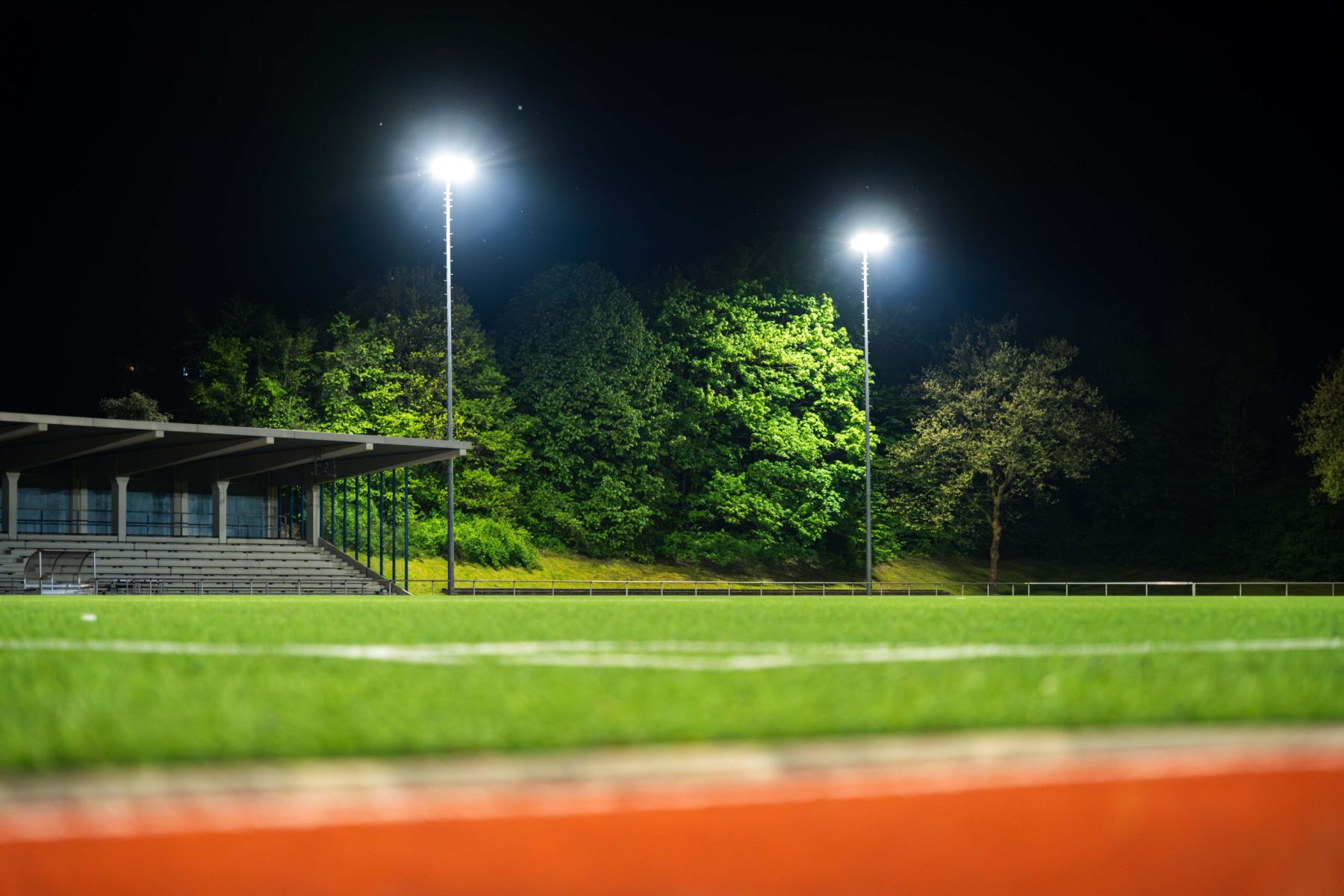

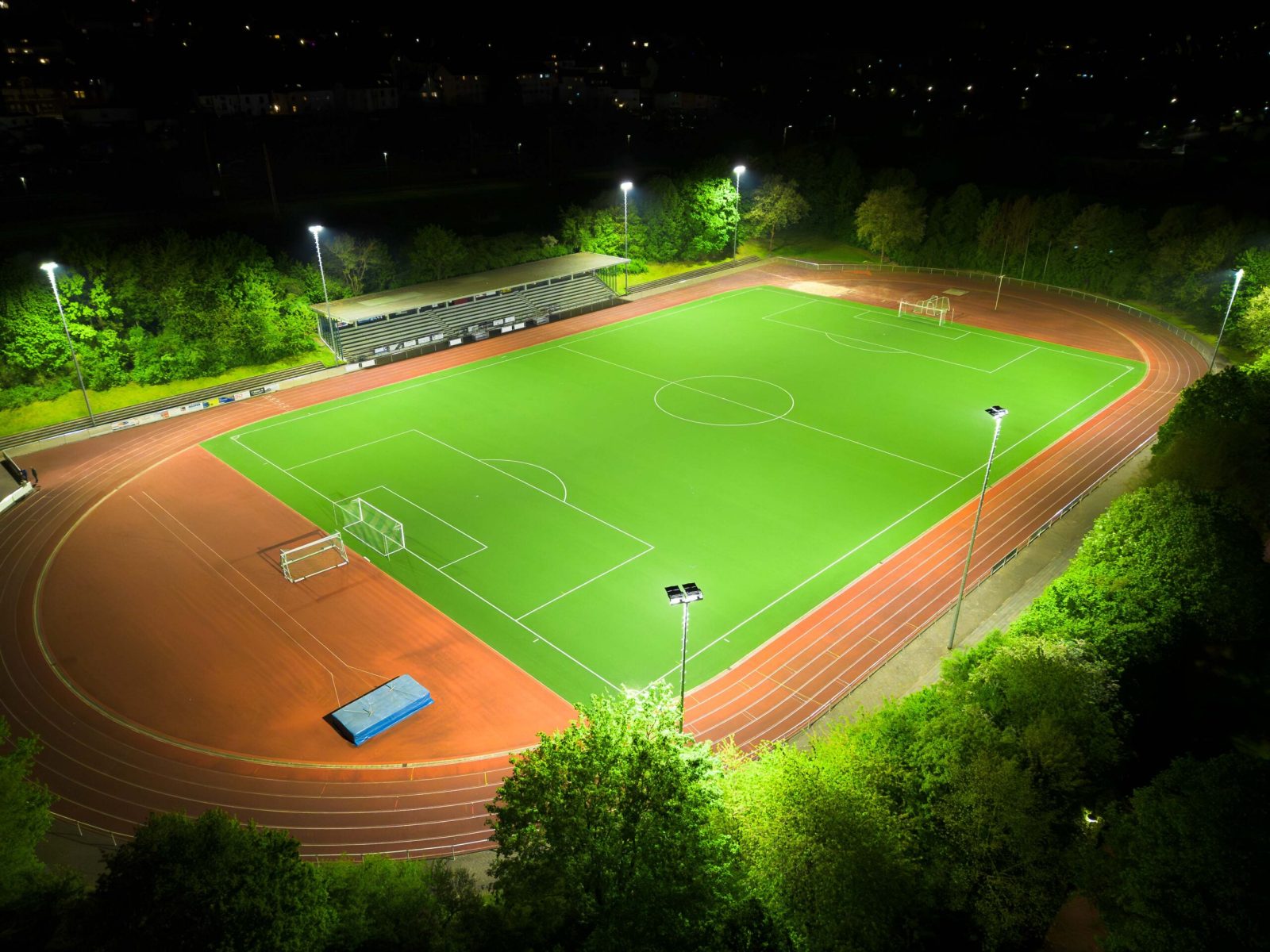

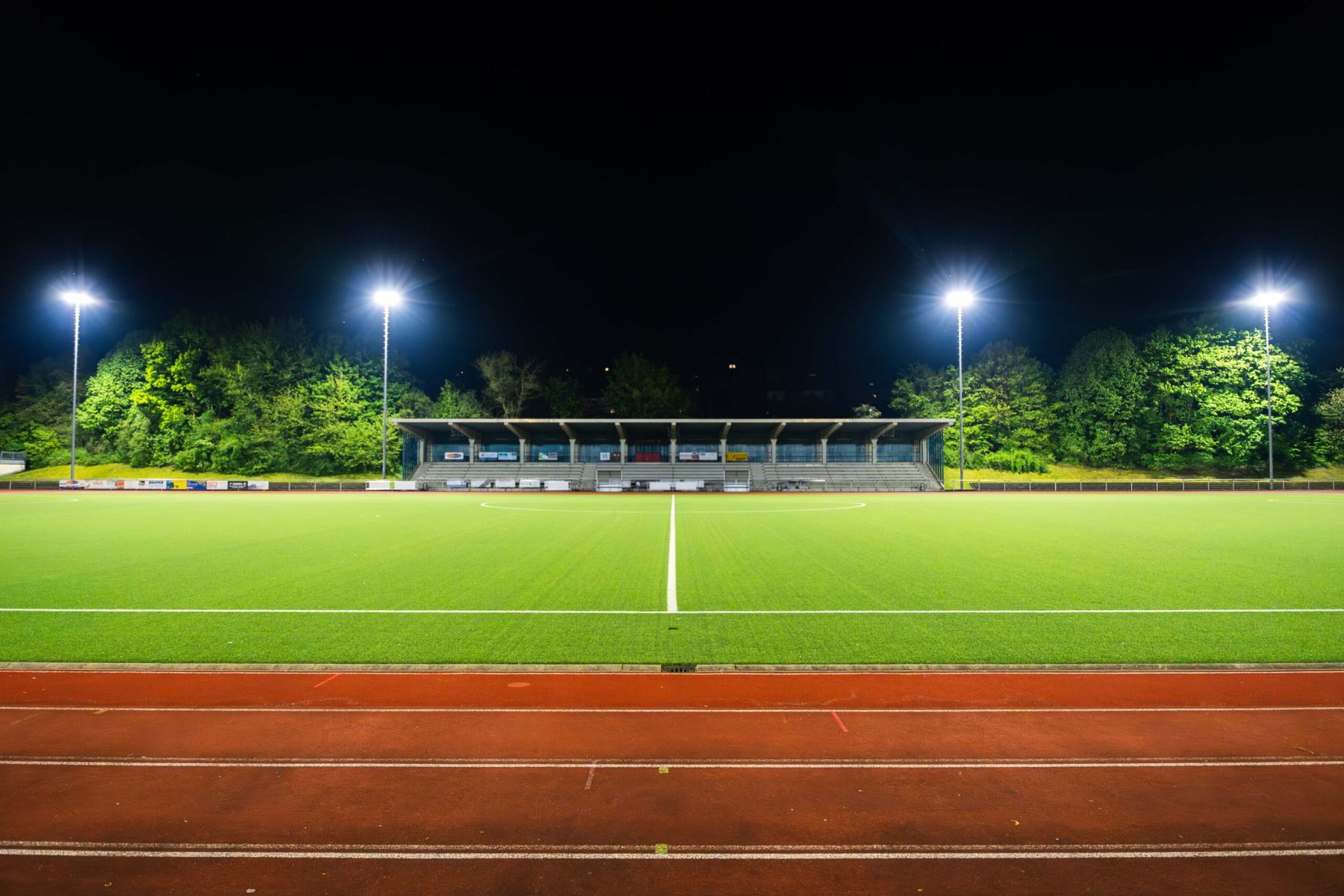

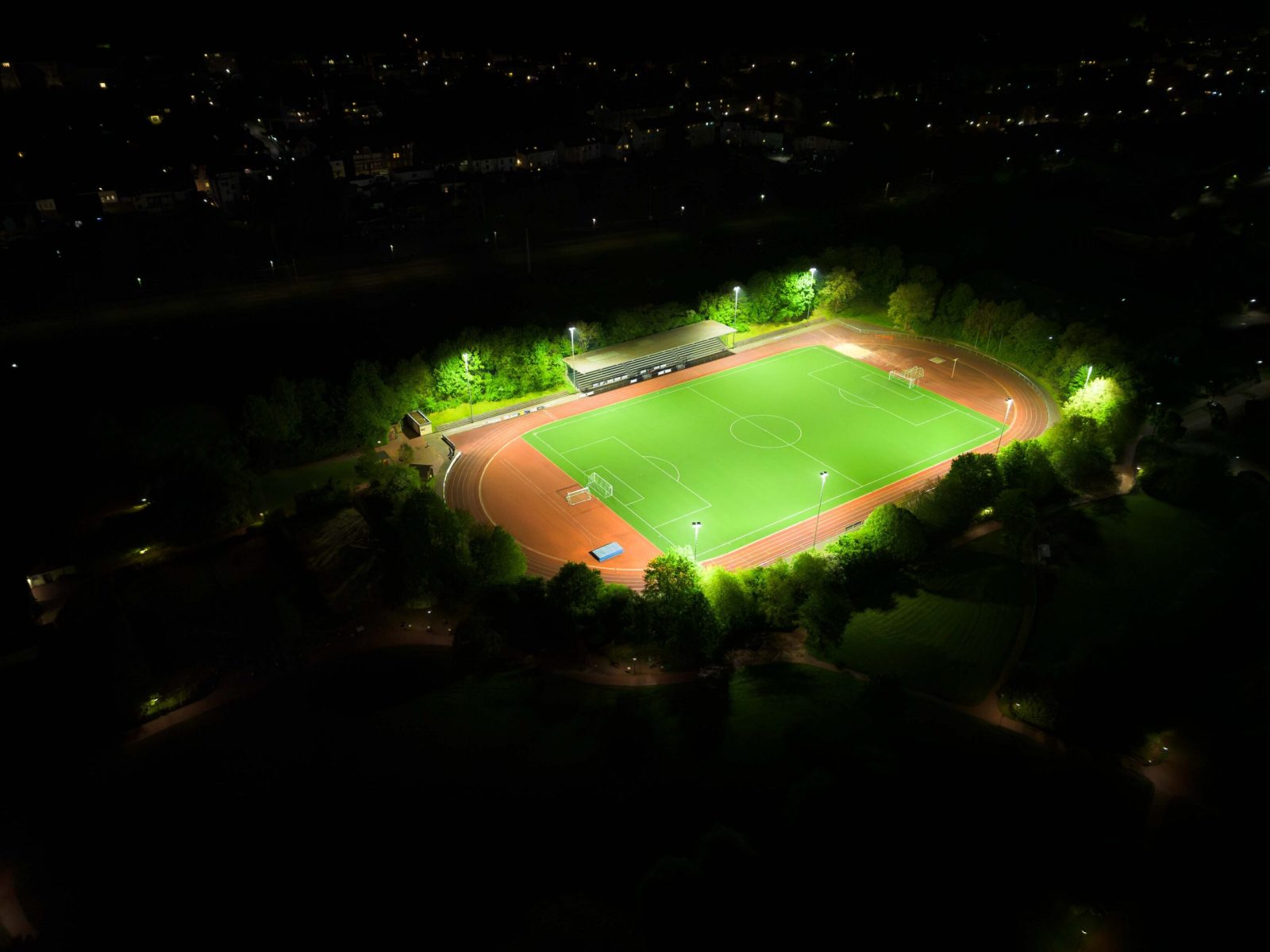

Containerområden, Stora byggarbetsplatser, Lagerplatser, Terminaler, Parkeringsplatser, Kraftverk, Sportanläggningar, Accentbelysning, Accentbelysning. Armaturen uppfyller kraven i EN 60598 och är konstruerad för vindeffekter enligt EN 1991 (Eurocode) med en grundvindhastighet på upp till 30 m/s (motsvarande vindzon 4 i Tyskland) i terrängkategori 1.
Monteringsmetoder

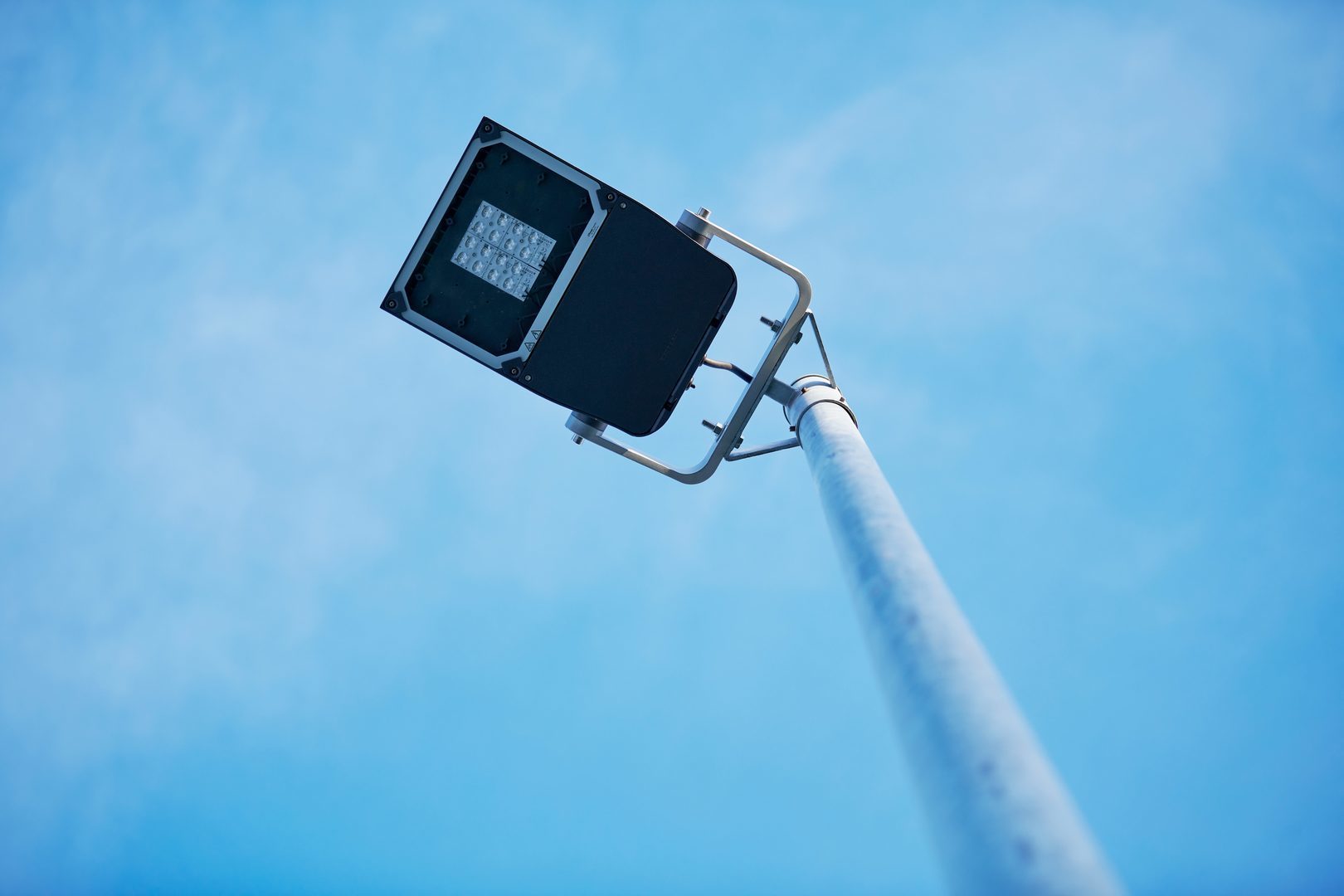

Monteringsfäste i pressgjuten aluminium. Det robusta monteringsfästet med 3 hål möjliggör 2-punktsmontering samt central 1-punktsmontering. Projektorhuvudet kan vridas på monteringsfästet genom enpunktsmontering. Säkring av vridläget med tandade lås. Projektorhuvud och monteringsfäste är färdigmonterade vid leverans. Stolpemontering för en- och flerarrangemang är möjlig med hjälp av tillbehör.
Optiskt system
Som MLT-version (Multi-Lens Technology), bestående av högeffektiva UV- och temperaturbeständiga linssystem i 4-faldiga konfigurationer. Med asymmetrisk bred eller smal/bred ljusfördelning. Ytterligare strålkarakteristik finns tillgängliga för flexibel anpassning till kundspecifika belysningsuppgifter.
LED-system
Fast ljusflöde och färgtemperatur, med ljusflödesstabilisering vid slutet av livslängden (CLO). LED-system bestående av 8 MLT LED-moduler med 4 LED-lampor vardera. Armaturens ljusflöde 2200-18100 lm, anslutningseffekt 16-158 W, Power Faktor λ > 0,95, maximal ljuseffektivitet för armaturen 172 lm/W. Ljusfärg varmvit eller neutralvit, korrelerad färgtemperatur (CCT) 2200 /2700/3000/4000K, Finns på begäran även i en Tunable White-version (2200 K – 4000 K). Allmänt färgåtergivningsindex (CRI) Ra > 70. Färgtolerans (initial MacAdam) ≤ 5 SDCM. Genomsnittlig nominell livslängd LCLO (tq 25 °C) = 100 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Flimmer: Pst LM ≤ 1,0 vid full belastning.
Armaturstomme
Armaturstomme och lockstöd av pressgjuten aluminium. Lock av plant, olaminerat säkerhetsglas, monterat i ramen. Armaturstomme (huvudfärg) och fästvinkel (tilläggsfärg) i kontrastfärger. Primärfärg antracit (liknande DB 703), tilläggsfärg silvergrå (liknande RAL 9006). Armaturhus med hög väderbeständighet, pulverlackerat. Ytterligare färgvarianter möjliga från RAL- eller DB-färgkoder. Mått (L x B): 503 mm x 390 mm, höjd 250 mm. Bollsäker enligt DIN 18032-3. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP66, slagtålighet enligt IEC 62262: IK09. Tillåten omgivningstemperatur (ta): -40 °C till 25 °C. Vikt: 15,5 kg.
Elektriskt utförande
Med elektroniskt driftdon, tänd/släck eller digitalt dimbar (DALI). Driftdon enligt DALI-2-standarden (EN 62386). Driftdonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Överspänningstålighet Differentialläge / Common Mode: 6 kV / 10 kV. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, driftdon och optiskt system) finns tillgängliga i 15 år från fakturadatum. Rätten att göra rimliga ändringar för att förbättra utvecklingen förbehålls.
Demonteringsanvisningar (PDF) för produkten finns på: https://www.trilux.com/EcoDesign
