Beskrivning
Armaturtyp

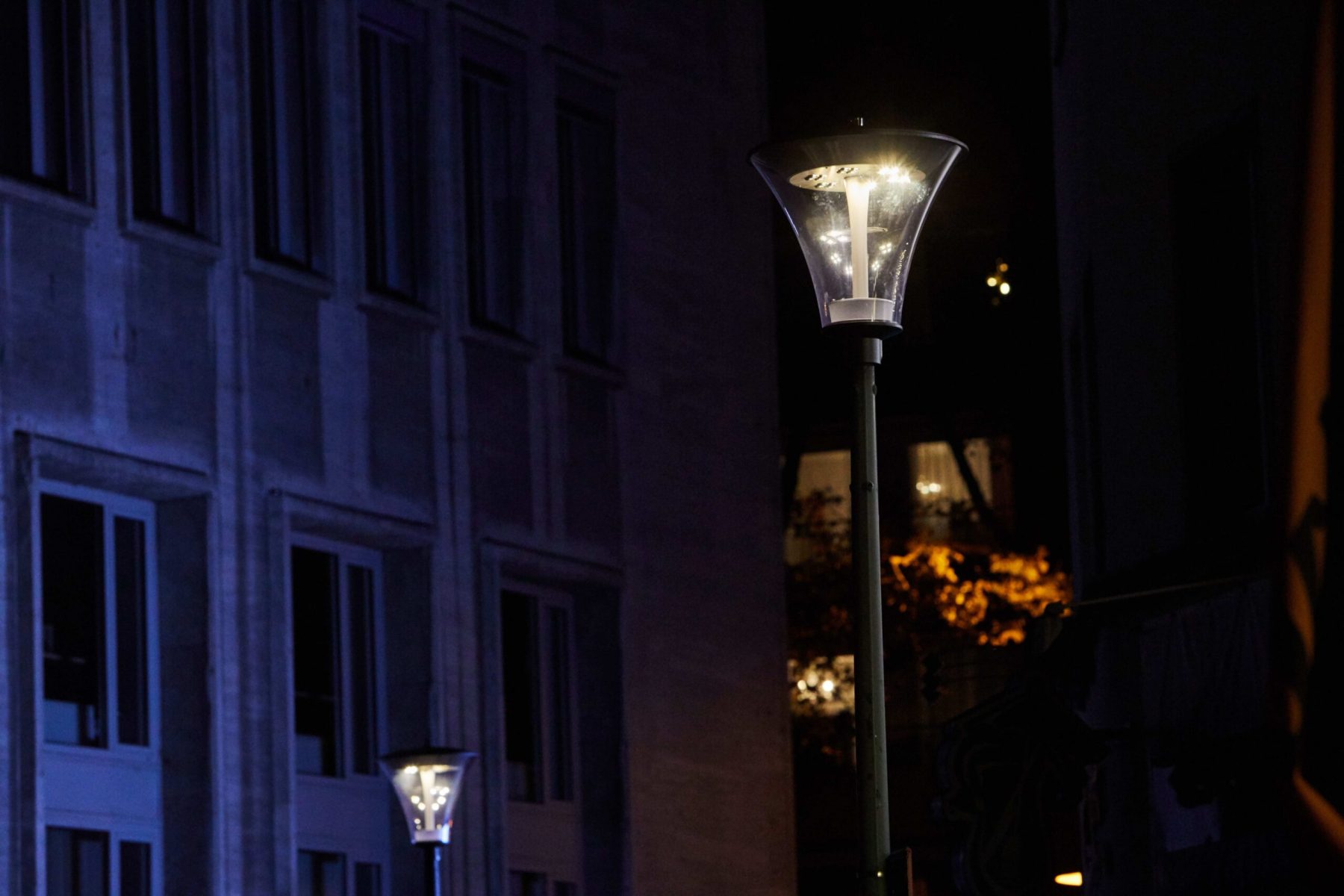

Dekorativ stolptopparmatur med avsmalnande form. Finns även med Low Contrast Light-teknik (LCL) för minskad bländning med konstant ljusstyrka. Med intelligent etikett för snabb åtkomst till armaturinformation med hjälp av QR-kod.
Ljusstyrning
Finns med självreglerande effektreducering via integrerad utvärderingselektronik. Reducering av armaturens ljusflöde till 50 % under en tidsperiod på 7 timmar (-2 h/+5 h). Mittpunkten för tillkopplingstiden bestäms på nytt dagligen.
Användningsområden

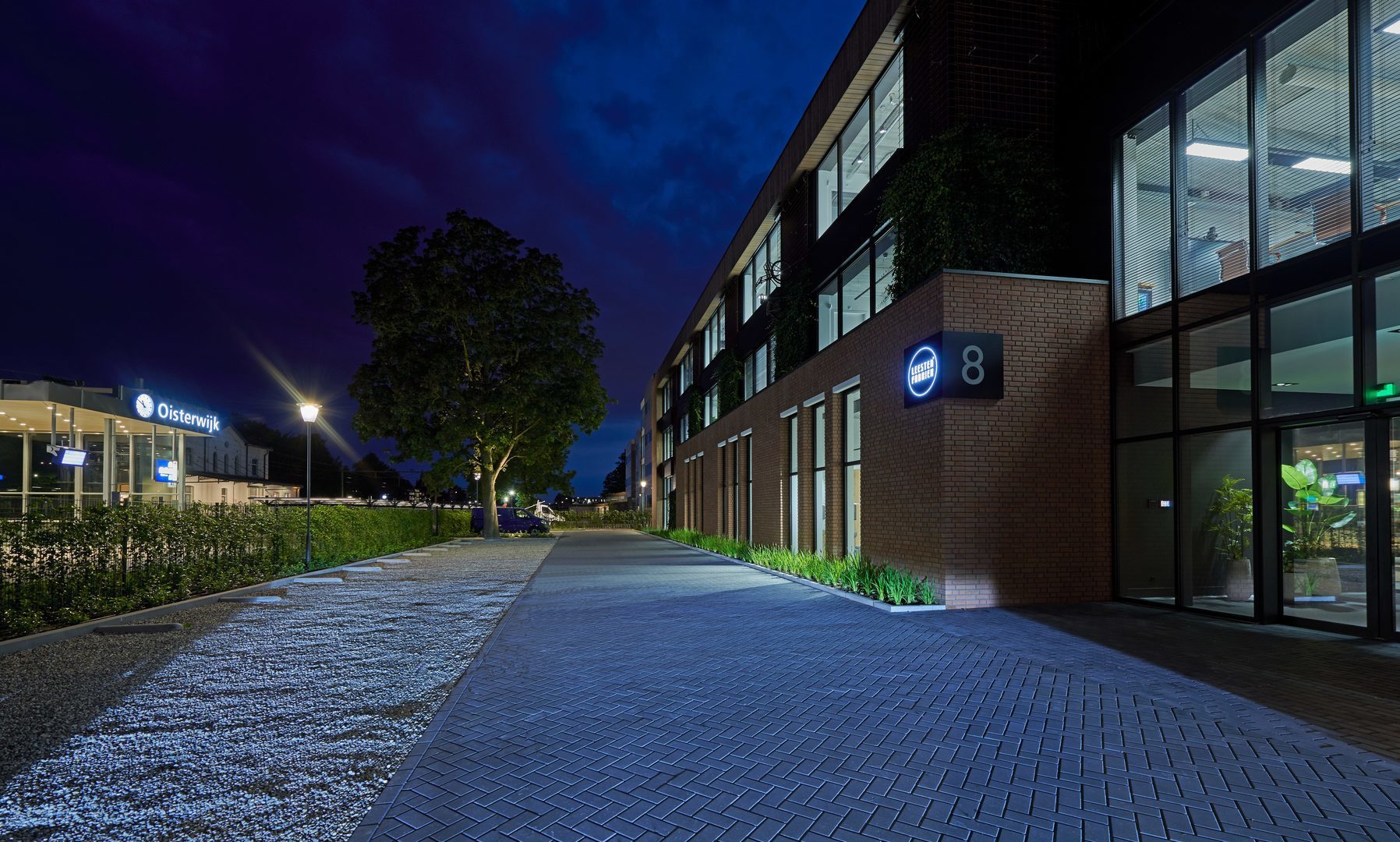

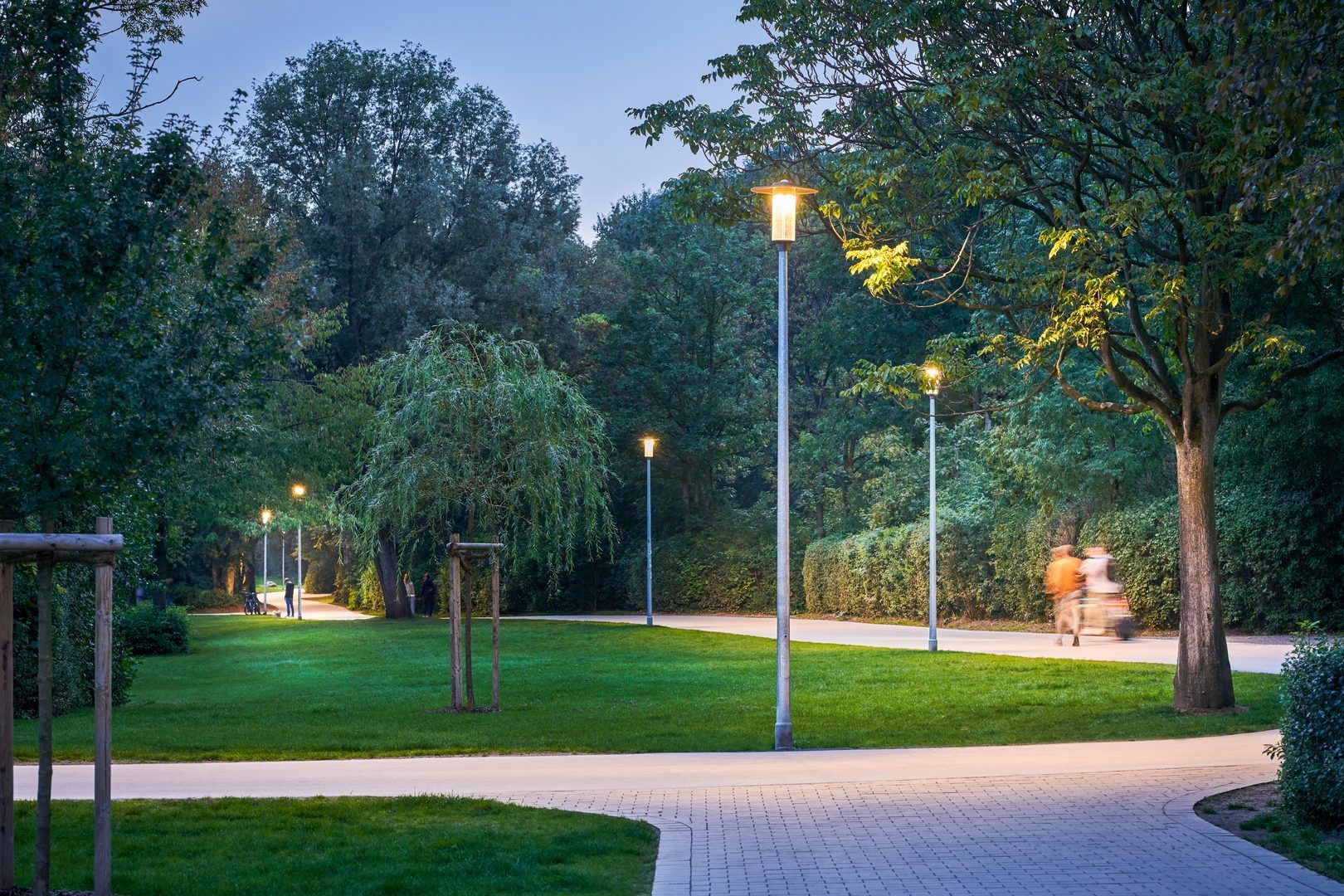

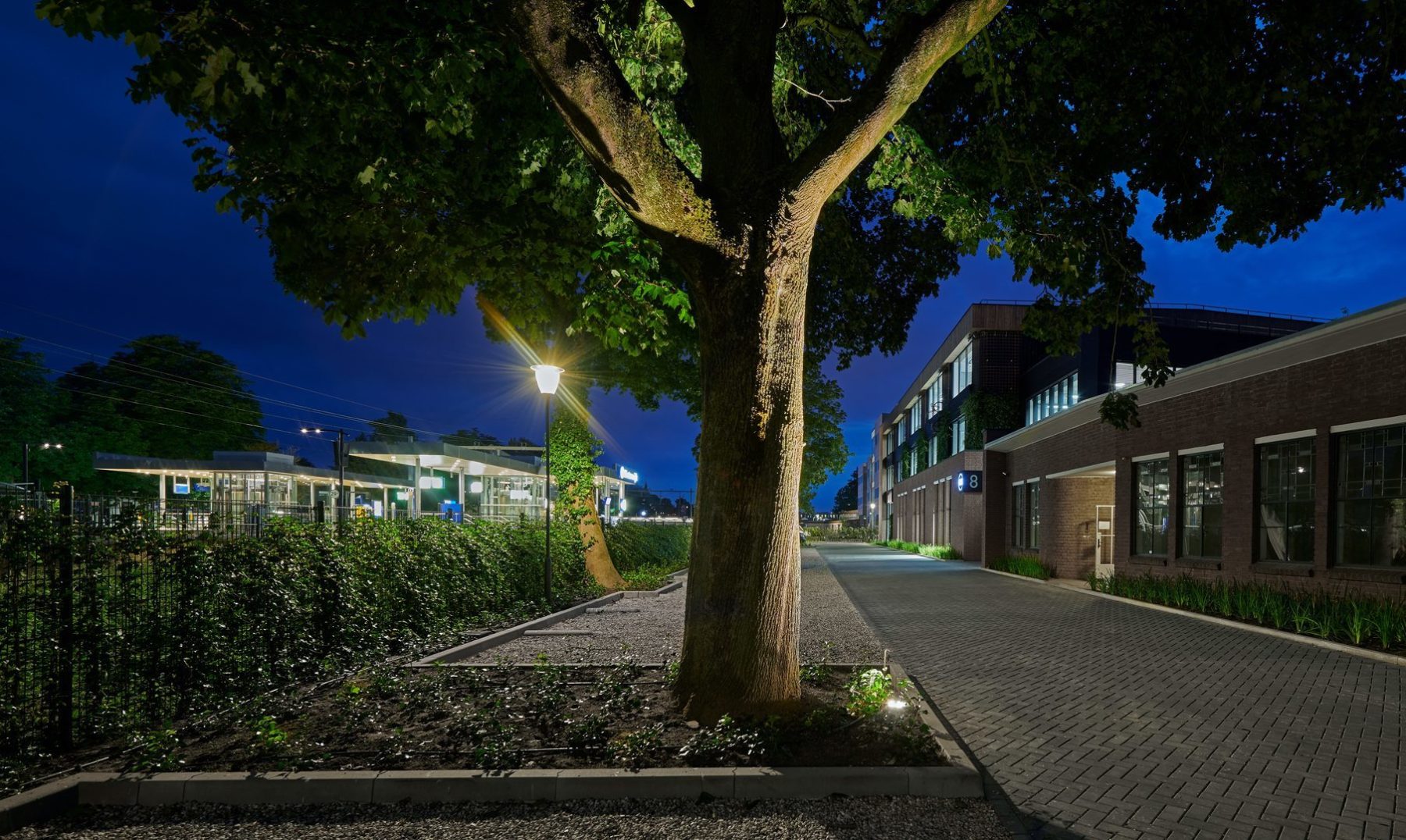

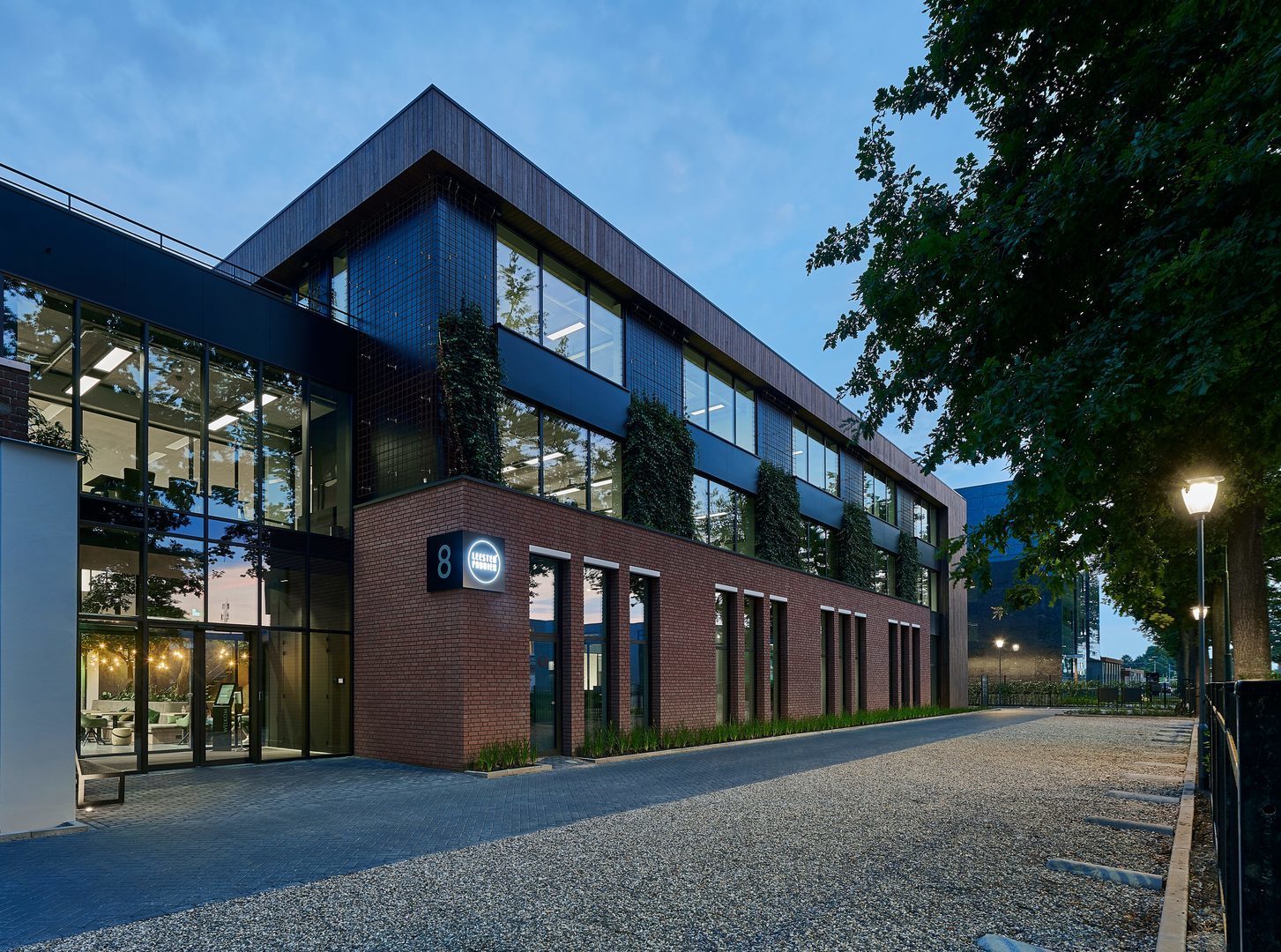

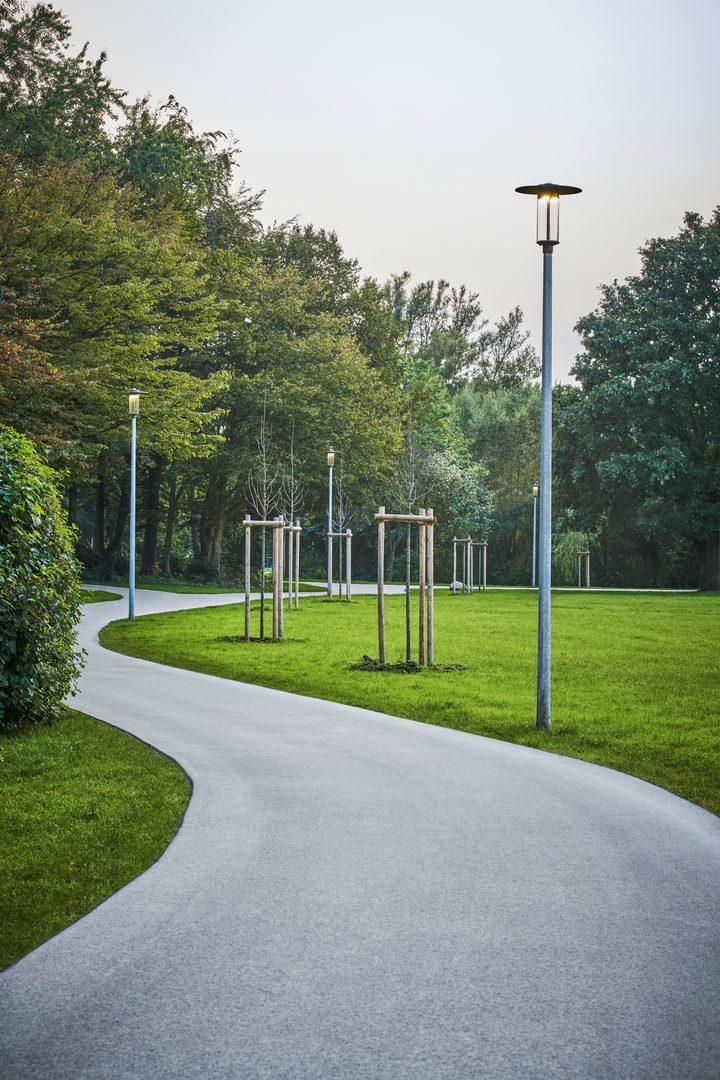

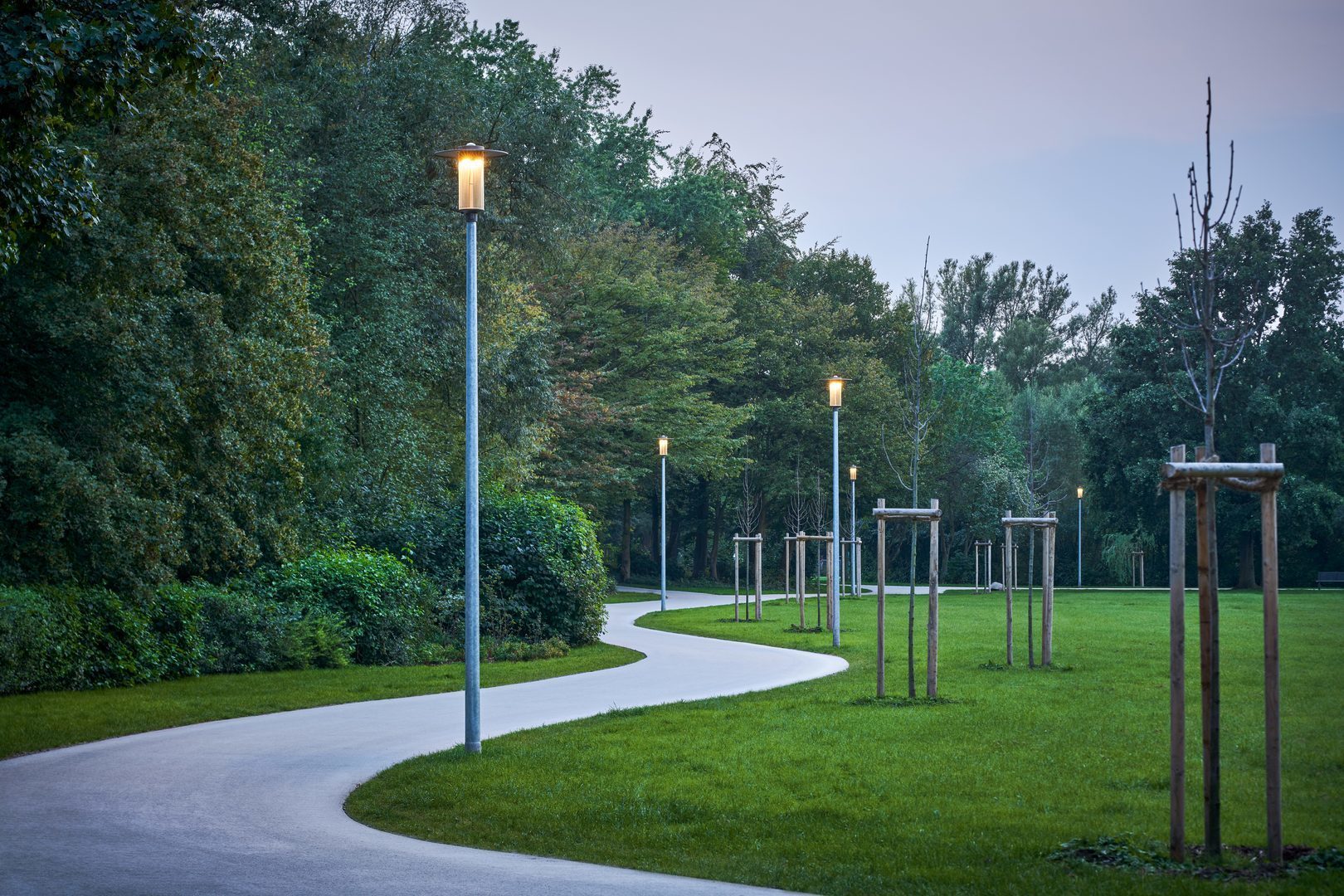

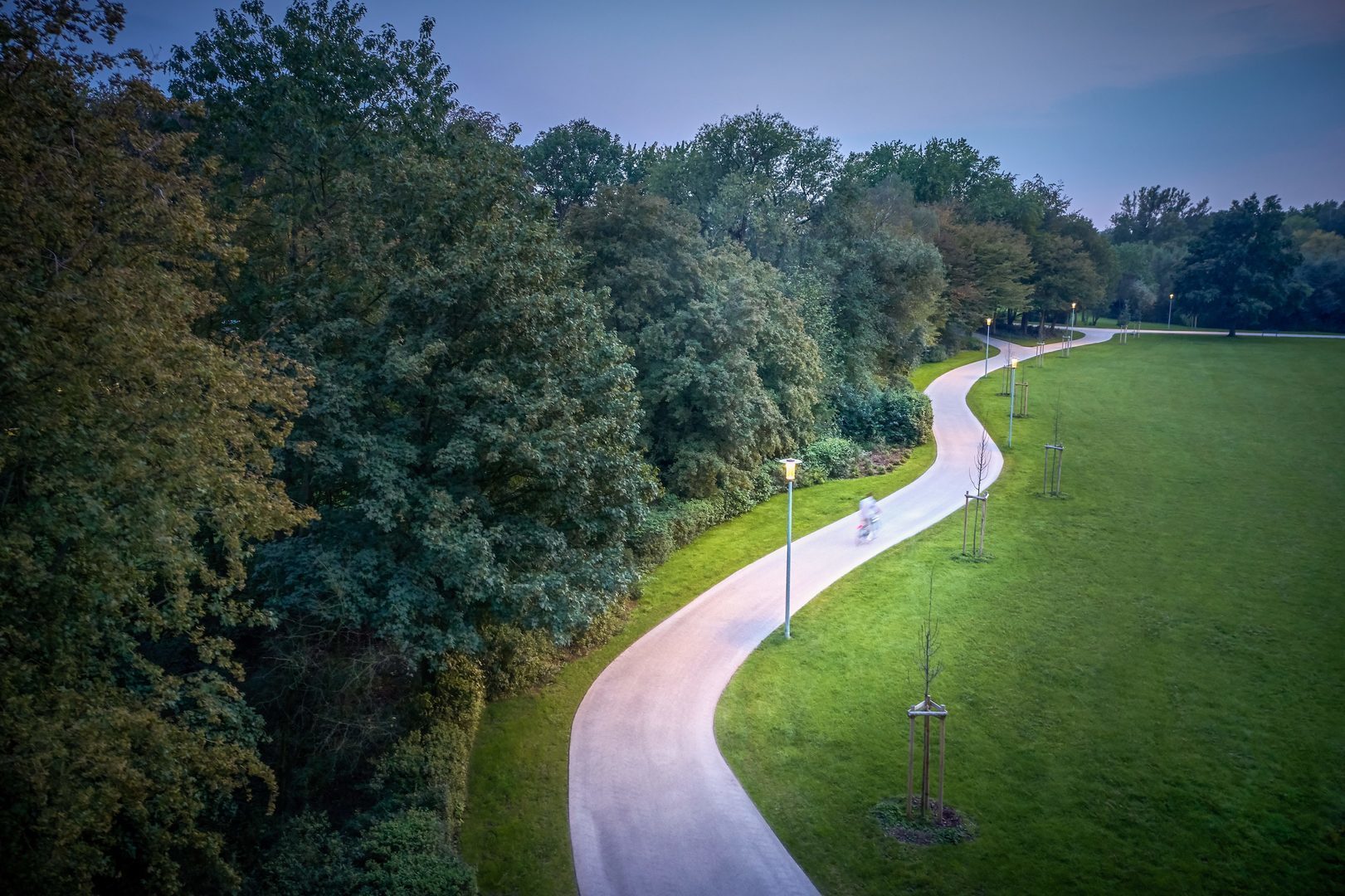

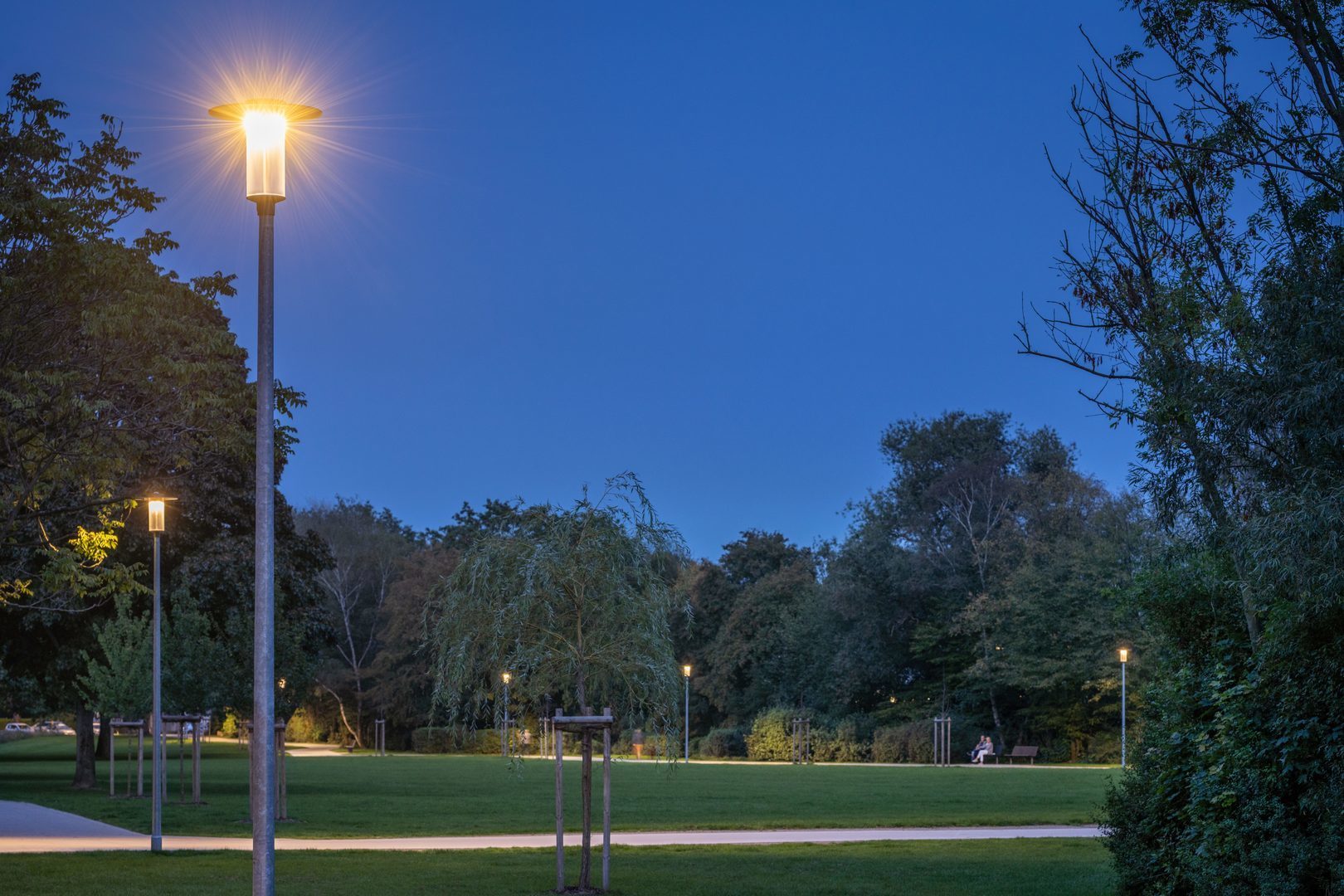

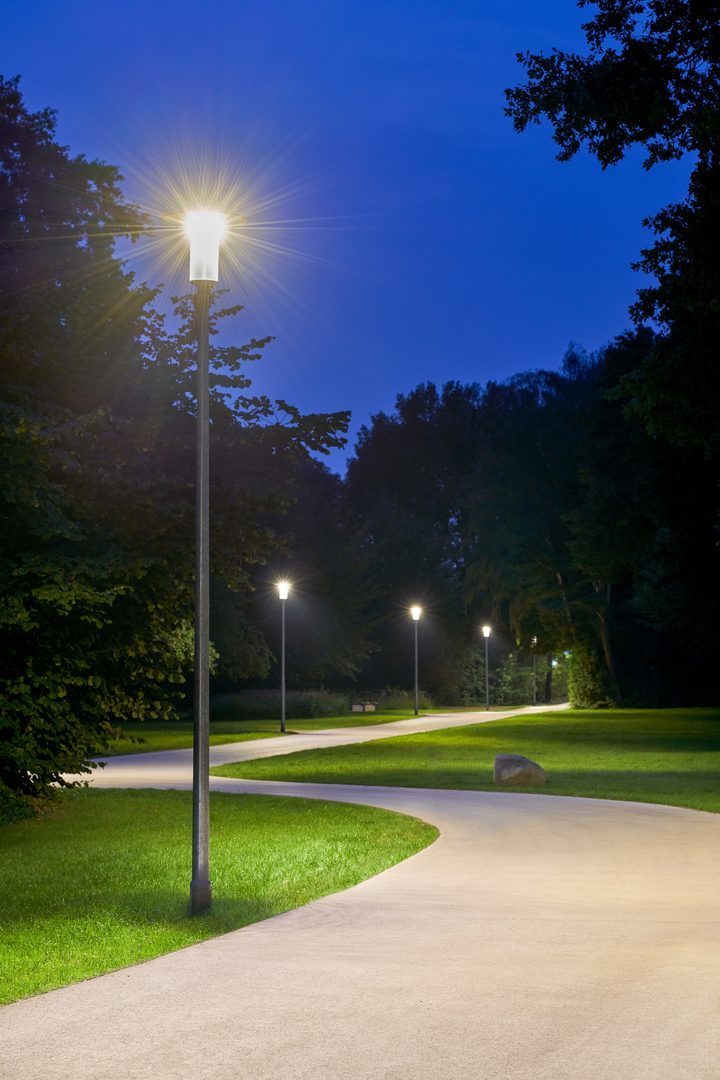

Samlingsvägar, Bostadsvägar, Gator med låg trafik, Gångavstånd, Arkader, Passager, Gångvägar i parker och grönområden, Bostäder, Trappor
Monteringsmetoder
Matchande stolpe på begäran. Monteringshöjd max. 5000 mm.
Optiskt system

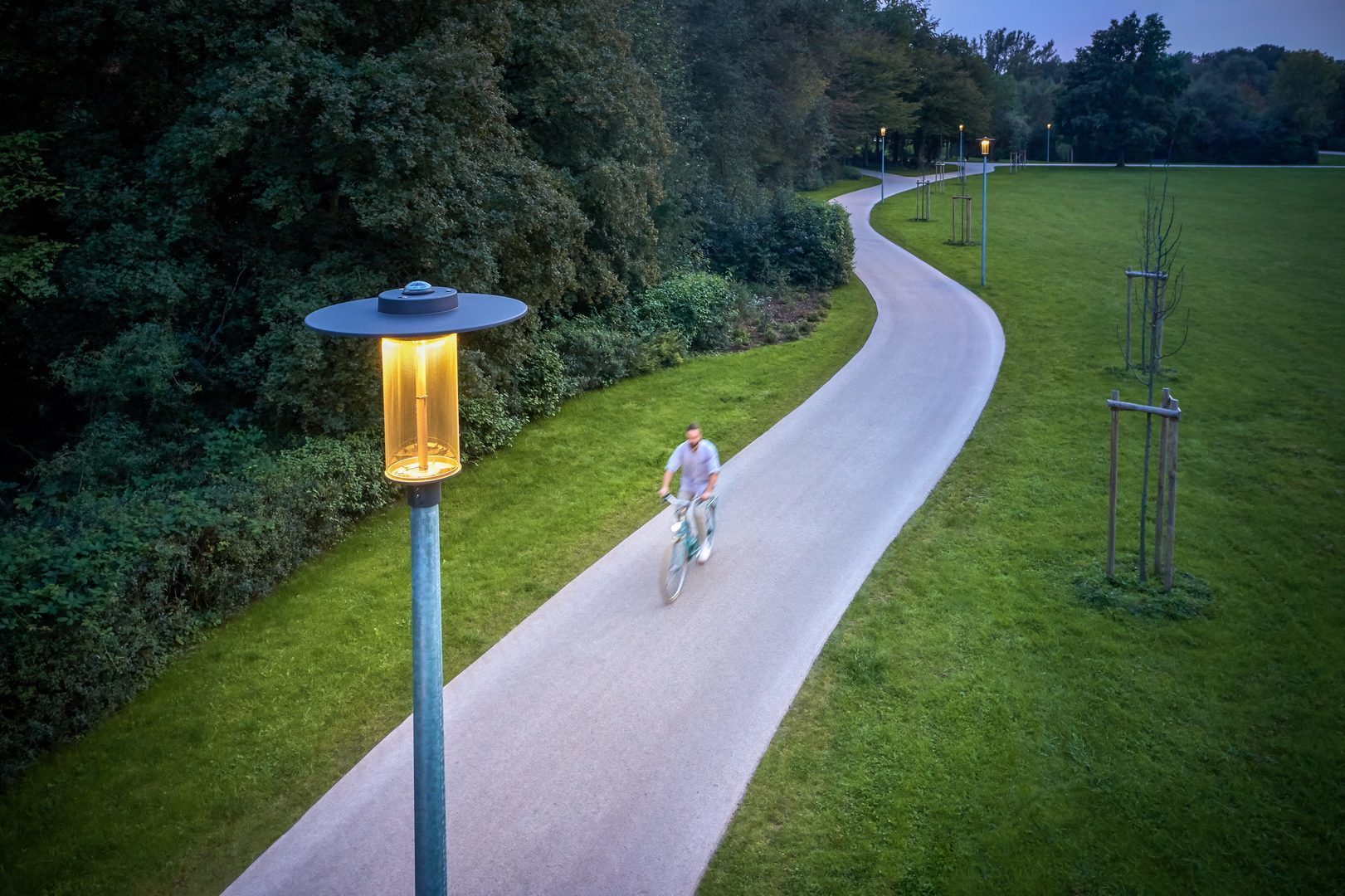

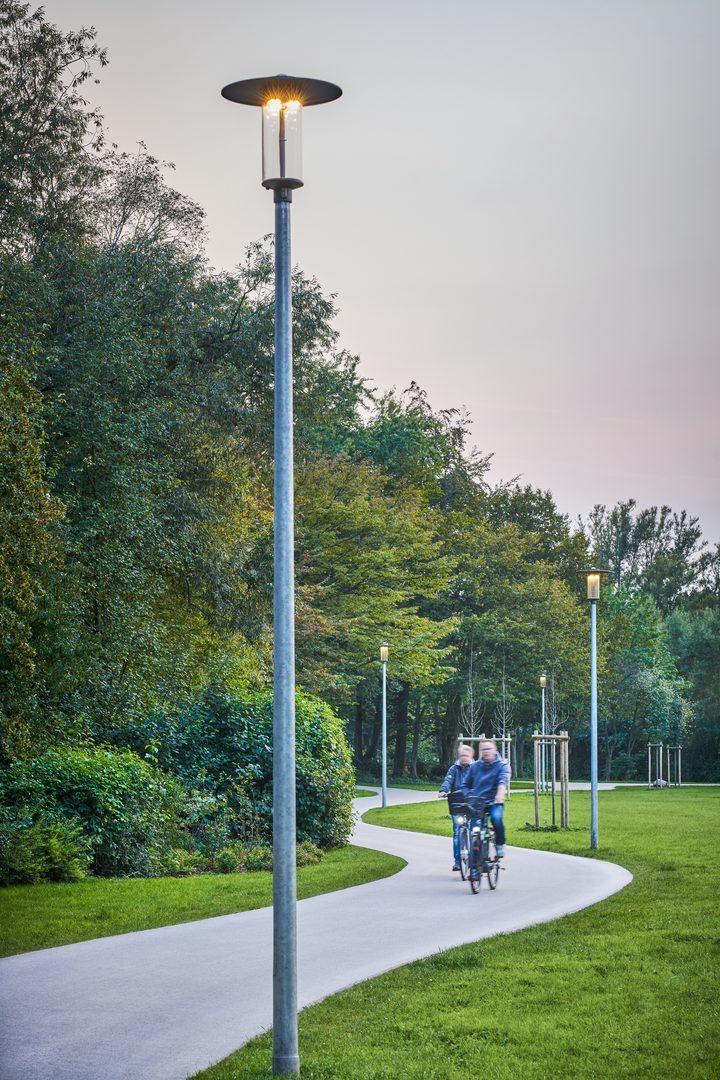

Som MLT-version (Multi-Lens Technology), bestående av högeffektiva UV- och temperaturbeständiga linssystem i 4-faldiga konfigurationer. Med rotationssymmetrisk, symmetrisk eller asymmetrisk ljusintensitetsfördelning. För belysning av gångvägar, särskilt cykelvägar. Ytterligare strålegenskaper finns tillgängliga för flexibel anpassning till kundspecifika belysningsuppgifter. Eftermontering av en bak-/sidoskärm är möjlig som tillbehör som beställs separat.
LED-system
Fast ljusflöde och färgtemperatur, med ljusflödesstabilisering vid slutet av livscykeln (CLO). Armaturens ljusflöde 1000-3900 lm, anslutningseffekt 8-35 W, effektfaktor λ > 0,9, maximal ljuseffektivitet för armaturen 133 lm/W. Ljusfärg varmvit eller neutralvit, korrelerad färgtemperatur (CCT) 3000/4000 K, allmänt färgåtergivningsindex (CRI) Ra > 70. Färgtolerans (initial MacAdam) ≤ 5 SDCM. Fler LED-ljusfärger finns tillgängliga på begäran. Genomsnittlig nominell livslängd LCLO (tq 35 °C) = 100 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Flimmer: Pst LM ≤ 1,0 vid full belastning.
Armaturstomme

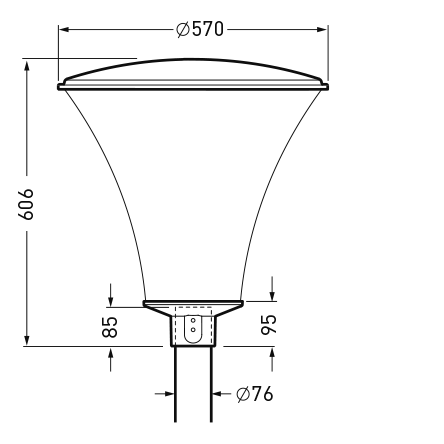

Armaturstomme av gjuten aluminium. Armaturkåpor av korrosionsbeständig aluminium. Ytbeläggning antracit (liknande RAL 703). Sjövädersanpassad beläggning på begäran. Kupa av mycket slagtålig klar PMMA. Armaturdiameter Ø 570 mm, armaturhöjd 605 mm. Mast finns tillgänglig på begäran. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP65, slagtålighet enligt IEC 62262: IK07. Tillåten omgivningstemperatur (ta): 35 °C Vindfångsarea Fw = 0,190 m2. Vikt: 7,6 kg.
Elektrisk anslutning
Fabriksmonterad anslutningskabel. Anslutningskabelns längd: 6,0 m.
Elektriskt utförande
Med elektronisk transformator, tänd/släck. Driftdonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Överspänningsmotstånd Differential Mode / Common Mode: 6 kV / 10 kV. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, styrdon och optiskt system) är tillgängliga i 15 år från fakturadatum. Rätten att göra rimliga ändringar för att förbättra utvecklingen förbehålls.
Planeringsinformation:
Armaturen uppfyller kraven i EN 60598 och är konstruerad för vindpåverkan enligt EN 1991 (Eurocode) med en grundvindhastighet på upp till 30 m/s (motsvarande vindzon 4 i Tyskland) i terrängkategori 1. Snölast (upp till 1 kN/m2) och isbildning (upp till 2 cm) vid en monteringshöjd i enlighet med monteringsanvisningen beaktas. Utsatta platser (t.ex. broar, installation på byggnader eller direkt intill järnvägsspår) beaktas inte. Stötbelastningar beaktas inte.
Demonteringsanvisning (PDF) för produkten finns på: https://www.trilux.com/EcoDesign
