LiveLink WiFi

Beskrivning

Systembeskrivning

TRILUX LiveLink är ljusstyrningssystemet för automatisk och manuell styrning av belysningssystem med TRILUX DALI-armaturer. STEINEL LiveLink-sensorer möjliggör optimal energibesparing, t.ex. på kontor, i skolor eller industriområden. Systemdrifttagning sker med LiveLink Install-appen (iOS och Android) för surfplattor. LiveLink upprättar ett säkert nätverk (WLAN, enligt IEEE 802.11b, WPA2-kryptering) med driftsättningsenheten. Förberedda rumskonfigurationer (Use Cases) förenklar planering och driftsättning av systemet. Manuell manövrering av systemet sker antingen med LiveLink Control-appen på en smartphone eller surfplatta, eller med hjälp av standardinstallationsknappen. Knappfunktionerna är fritt programmerbara. LiveLink är valfritt redan integrerad i armaturer (masterarmaturer) eller tillgänglig som enskilda systemkomponenter med tillbehör för installation i takhålrummet.

Produktbeskrivning

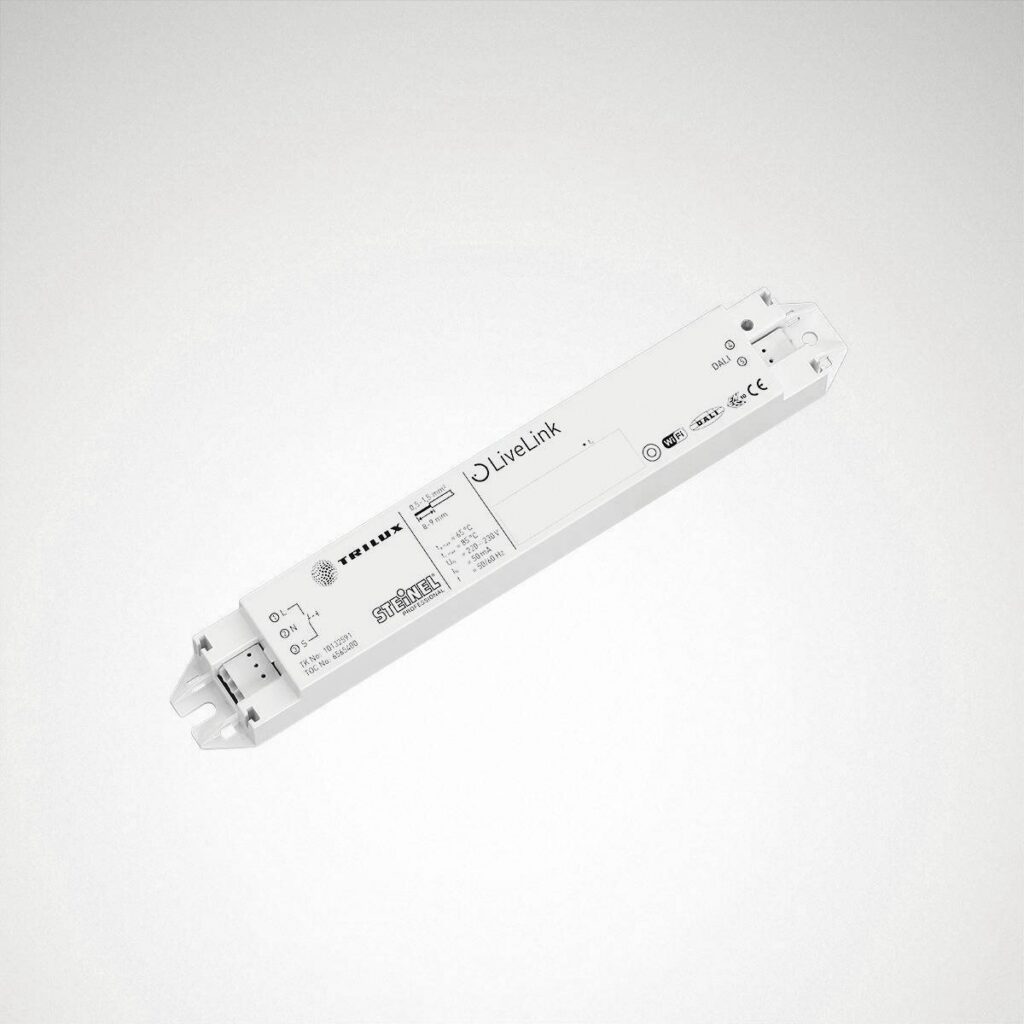

DALI-styrenhet med integrerad DALI-linje och WiFi-gränssnitt för nätverksintegration. Installerad i armaturen eller som en oberoende enhet med dragavlastning och klämskydd möjliggör styrning av ljuset över flera rum. DALI-2-certifierad. Certifieringen tillåter användning av alla DALI-2-enheter inom ramen för de stödda systemfunktionerna. DALI-linjerna har en integrerad bussmatning på 128 mA och kan adressera upp till 64 armaturer och ytterligare 64 sensorer/tryckknappar per linje. Kabellängden per DALI-linje är begränsad till maximalt 300 m vid användning av minst 1,5 mm2 isolerad kopparkabel. Det maximala antalet enheter beräknas utifrån summan av enheternas individuella strömförbrukningar. Styrenheten har en integrerad WLAN-modul. Detta möjliggör en direkt anslutning till en mobil enhet med LiveLink ONE-appen för idrifttagning och drift. En LiveLink-molnanslutning kan upprättas med hjälp av en nätverksrouter. Ytterligare digitalt I/O-gränssnitt: tryckknappsingång. Gränssnittet kan programmeras fritt och integreras i styrsystem. Systemkontroll, statusutvärdering och systemåterställning via integrerade signal-LED:er.

Systemet erbjuder följande grundläggande ljushanteringsfunktioner:

Kompatibilitet mellan olika DALI-enheter baserat på DALI-2.
Alla DALI-2-armaturer, sensorer, nödbelysningsbatterisystem och manövergränssnitt kombinerade i ett gemensamt nätverk.
Automatiserad drift och olika manövergränssnitt för manuell omkoppling och dimning av belysningen eller för att aktivera ljusscener.
Energibesparing genom närvarodetektering och dagsljusberoende styrning i kombination med olika sensorer.
Skapa ljusscener och ljussekvenser samt individuella och händelsebaserade tidscheman, t.ex. beroende på den integrerade realtidsklockan med astrofunktion eller en skymningsrelä.
Manuell färgtemperaturreglering och automatiserad HCL-kurva.
Komfortfunktioner med valfri grundbelysning och automatisk styrning av angränsande belysningsområden.
Tillsammans med de anslutna DALI-enheterna möjliggör styrenheten följande specifika funktioner:
Flexibel gruppering och styrning av varje enhet via byggnadsstrukturen.
Flerrumsstyrsystem och individuell styrning av enskilda armaturer och belysningsgrupper.
Idrifttagning*, drift och övervakning via LiveLink ONE-appen tillgänglig för iOS-, Android- och Windows-system (* Användargodkännande via TRILUX ONE kundportal krävs).
Konfigurationen kan ändras eller utökas när som helst.
Nätverksanslutning med LiveLink Cloud för att använda tjänsten ”Light Monitoring” via Ethernet IP / router.
Instrumentpanel inklusive livevy och fjärrstyrningsfunktion.
Valfri kontroll och loggning av systemanvändning, energiförbrukning och status för enheter och funktioner.
Nätverksintegration i fastighetsstyrningssystem via Ethernet IP.
Systemövergripande styrfunktioner och datautbytesfunktioner.
Nätverksintegration av trådlösa komponenter / armaturer (Bluetooth, EnOcean) via gateways på DALI-linjen för att även styra trådlöst anslutna systemenheter.

Produktegenskaper

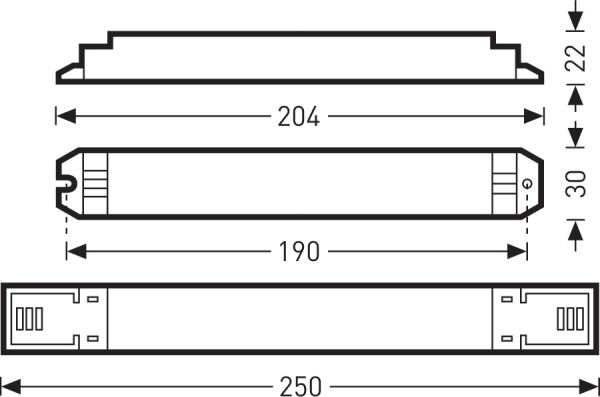

Lämplig för installation i armaturer eller för separat installation, t.ex. i mellantak. Nätspänning: 220 – 240 VAC. Höljets mått (L x B x H) 204 mm x 30 mm x 22 mm. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP20.
