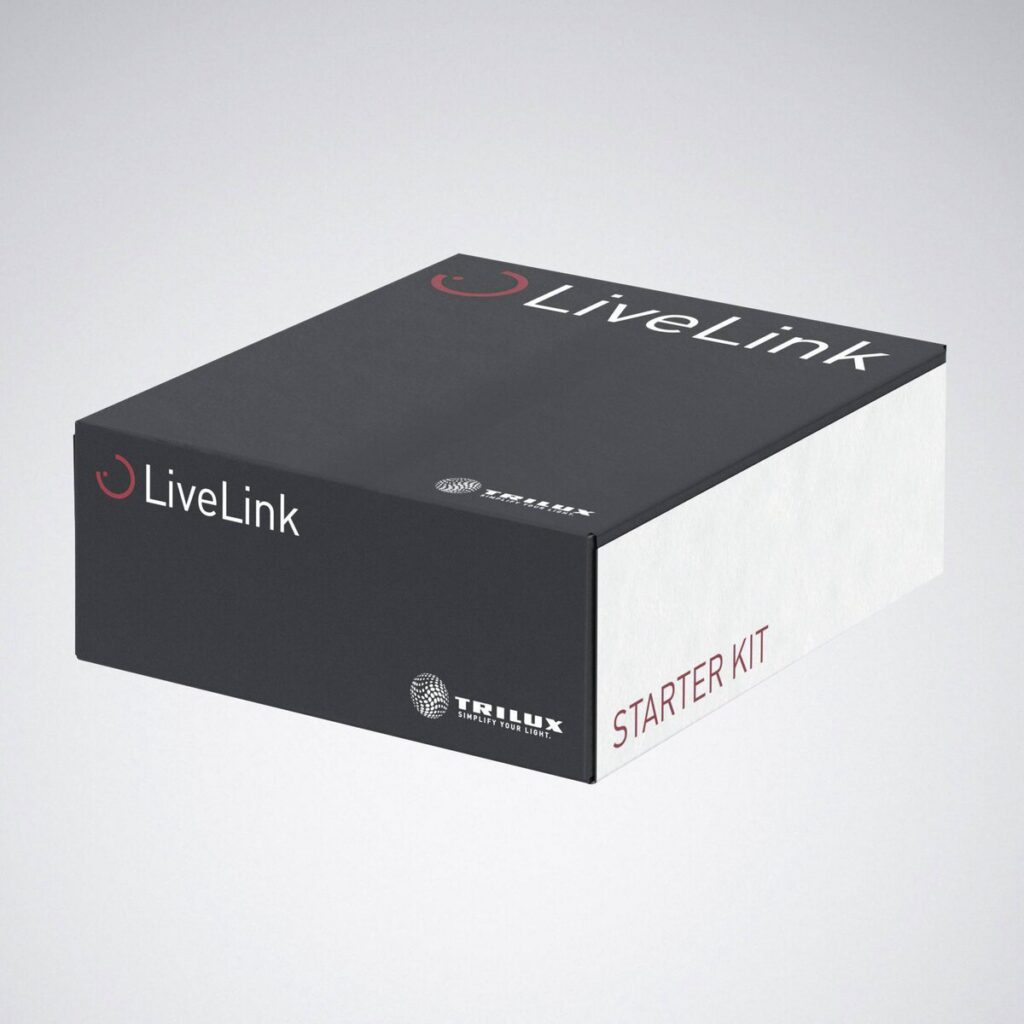

LiveLink startkit i stilren förpackning för trådlös styrning av armaturer, perfekt för professionella belysningsprojekt hos PROLJUS AB
Rund vit styrmodul med gröna anslutningsplintar för DALI/LiveLink, perfekt för professionella belysningsarmaturer från PROLJUS AB, kompakt pålitlig och lätt att installera
Kompakt och stilren rund infälld LED-armatur från PROLJUS AB med två rektangulära LED-matriser synliga i plan- och profilvy, tekniska mått angivna 50, 16 och 11 för enkel installation och energieffektiv belysning
Vit plastmontagebox för armaturer från PROLJUS AB med robust konstruktion och genomtänkta infästningar för enkel, snabb och säker montering av taklampor i modern miljö
Teknisk skiss av infälld LED-armatur från PROLJUS AB visar rund yttre ram och rektangulärt innerelement med fyra ljuskällor, monteringshål och mått Ø120 mm, 60 mm mellan fästen och 32 mm inbyggnadsdjup, elegant energieffektiv och lättinstallerad lösning för professionell belysning
Närbild på vita kopplings- och monteringsdelar för LED-armaturer från PROLJUS AB, robusta och lättmonterade komponenter som ger säker anslutning och diskret professionell finish

LiveLink Room Kit Komfort

Kategori

LiveLink Room Kit Komfort – startpaket för smart ljusstyrning i klassrum och konferensrum

LiveLink Room Kit Komfort är ett färdigt startpaket för rum där belysningen ska kunna styras både automatiskt och manuellt – typiska användningsområden är klassrum, konferensrum och mötesrum. Systemet anpassar ljuset efter om rummet är bemannat och hur mycket dagsljus som finns, och kan dessutom styras via förinställda ljusscener som aktiveras med vanliga tryckknappar på väggen. Driftsättning och konfigurering görs med en app på surfplatta eller smartphone – ingen specialist behövs på plats.

Paketet innehåller tre komponenter: en DALI-styrenhet med integrerad WLAN, en IR Quattro HD-rumssensor samt en DALI PB4-tryckknappskoppling. Styrenheten hanterar upp till 64 DALI-enheter fördelade på upp till 16 armaturgrupper och monteras i armatur eller externt i takhålrum med medföljande VDE-kompatibla monteringsklämmor. Adressering och konfiguration sker via grafiskt gränssnitt i LiveLink-appen (iOS/Android) över krypterad WLAN-anslutning (WPA2).

Rumssensorn är en passiv infrarödsensor (PIR) med 4 digitala pyrosensorer och 4 800 zoner, vilket ger högupplöst närvarodetektering med ett täckningsområde på upp till 8 x 8 m vid rekommenderad monteringshöjd 2,8 m – upp till 10 m monteringshöjd är tillåten. Integrerad ljussensor möjliggör konstantljusreglering med automatisk frånkoppling vid tillräckligt dagsljus. IQ-läget anpassar eftersläckningstiden automatiskt till rummets faktiska användningsmönster. Sensorn ansluts och strömförsörjs via DALI-gränssnittet och kräver ingen separat nätanslutning. DALI-2-certifierad.

Tryckknappskopplaren möjliggör anslutning av upp till 4 standardinstallationsknappar, med fritt programmerbara funktioner som touchdim och scenanrop.

Beskrivning

TRILUX LiveLink är ljusstyrningssystemet för automatisk och manuell styrning av belysningssystem med TRILUX DALI-armatur. STEINEL LiveLink-sensorer gör optimal energibesparing, t.ex. på kontor, i skolor eller industriområden. Systemdrifttagning sker med LiveLink Install-appen (iOS och Android) för surfplattor. LiveLink upprättar ett säkert nätverk (WLAN, enligt IEEE 802.11b, WPA2-kryptering) med driftsättningsenheten. Förberedda rumskonfigurationer (Use Cases) förenklar planering och driftsättning av systemet. Manuell manövrering av systemet sker antingen med LiveLink Control-appen på en smartphone eller surfplatta, eller med hjälp av standardinstallationsknappen. Knappfunktionerna är fritt programmerbara. LiveLink är valfritt redan integrerat i armaturer (masterarmaturer) eller finns som enskilda systemkomponenter med tillbehör för installation i takhålrummet.

Produktbeskrivning

LiveLink-startpaket består av LiveLink WiFi-styrenhet, IR Quattro HD-rumssensor och DALI PB4-tryckknappskopplare. Användningsområden inkluderar t.ex. klassrum eller konferensrum med ytterligare styrning av scener via standardinstallationsknappar.

Styrenhet:
DALI-styrenhet för anslutning av LiveLink-sensorenheter för dagsljusberoende styrning och närvarodetektering, DALI-tryckknappskopplingar (DALI 2-standard) och DALI-armaturer, med integrerad WLAN-komponent för drifttagning. För styrning av upp till 64 DALI-enheter: DALI-armaturer, DALI-tryckknappskopplingar och LiveLink-sensorenheter. Individuell styrning av upp till 16 armaturgrupper, adressering av armaturer och LiveLink-systemkomponenter via grafiskt användargränssnitt (iOS/Android-app).
Sensor:
LiveLink-kombinationssensor för anslutning till en LiveLink-styrenhet, för dagsljusberoende styrning och högupplöst närvarodetektering. Anslutning och strömförsörjning via LiveLink-styrenhetens DALI-gränssnitt. Konstantljusreglering med avstängningsfunktion vid tillräckligt dagsljus. Passiv infraröd närvarodosator, med 4 digitala pyrosensorer och 4800 kopplingszoner, inställbar avstängningsfördröjningstid, valfritt i automatiskt läge (automatisk påslagning, automatisk avstängning) eller halvautomatiskt läge (automatisk avstängning, manuell påslagning). Speciellt IQ-läge för automatisk anpassning av fördröjningstiden till rumsanvändning. Steglöst skalbar områdesinställning för mycket exakt planering. Temperaturområde -25 °C – +55 °C. 4 digitala pyrosensorer och 4800 kopplingszoner ger maximal detekteringskvalitet. Närvaroräckvidd på 64 m2 detekterar minimala rörelser. Kvadratisk detekteringszon, detekteringskvadrater för närvaro max. 8 m x 8 m (64 m2) / radiell max. 8 m x 8 m (64 m2) / tangentiell max. 20 m x 20 m (400 m2) vid rekommenderad monteringshöjd på 2,8 m, tillåten monteringshöjd 5 m till 10 m. Skyddsklass IP20. DALI-2-certifierad.

Tryckknappskoppling:
LiveLink DALI-tryckknappskoppling för anslutning av upp till 4 standardinstallationsknappar via DALI-gränssnittet till en LiveLink-styrenhet. Knappfunktioner kan definiera fritt under drifttagningsprocessen: Touchdim-funktion för en eller flera armaturgrupper, anrop av programmerade ljusscener.

Produktegenskaper
Styrenhet för installation i armaturer eller för extern montering. Inkluderar monteringsklämmor för VDE-kompatibel anslutning i tak eller hålvägg. Idrifttagning med LiveLink Install-appen via säker WLAN-anslutning (WPA2-kryptering) med en surfplatta. Platt hölje med 22 mm höjd. Utrustad med DALI-gränssnitt. Armatur-, LiveLink-sensor- och tryckknappskopplingsanslutningar till DALI-gränssnittet. Manövrering valfritt via surfplatta, smartphone eller installationsknappar. Sensorn är lämplig för montering i med vanliga hålväggsuttag. Även lämplig för takmontering med specialtillbehör. Strömförsörjning via DALI-gränssnittet på LiveLink-styrenheten. Antal belagda DALI-enheter: 2. Ingen ytterligare nätanslutning krävs. Idrifttagning sker via säker WLAN-anslutning (WPA2-kryptering) med LiveLink-styrenheten med hjälp av LiveLink One-appen och en surfplatta (iOS/Android). Inställningsbara parametrar: Nominellt värde för konstantljusreglering, Eftersläckningstid, Halv-/helautomatisk, Aktiverings-IQ-läge, Räckviddstest. Inställning av sensorräckvidd via potentiometer på sensorn. Lämplig för installation bakom en installationsknapp/strömbrytare med djupt vägguttag (min. 60 mm). Anslutning till LiveLink-styrenheten sker via DALI-ledningen. Antal upptagna DALI-enheter 1. Ingen ytterligare nätanslutning krävs. Höljesmått (L x B x H) x x. Skyddsklass (EN 61140): , kapslingsklass (DIN EN 60529): IP20.
