Beskrivning
Systembeskrivning
Ljusstyrningssystemet TRILUX LiveLink Premium möjliggör automatisk och manuell styrning av alla ljuspunkter i en byggnad via ett centralt system. Det DALI-baserade systemet fungerar med en kombination av server och DALI/Ethernet-gateways. Servern fungerar som en central styrenhet och kan beroende på sin prestanda styra ett nästan obegränsat antal armaturer. De enskilda systemkomponenterna är anslutna till servern via en Ethernet-switch. Denna switch fungerar som en kontakt och distribuerar serverns signaler till de specifika komponenterna. Flera Ethernet-switchar kan också sammankopplas, vilket gör det möjligt att implementera installationer med ett nästan obegränsat antal styrda DALI-enheter (t.ex. sensorer, armaturer och ställdon). Idrifttagning och styrning med LiveLink Premium är bekväm och enkel med en app.
Produktbeskrivning
Central styrenhet för ett LiveLink Premium ljusstyrningssystem med integrerad DALI-linje. Upp till 10 ytterligare DALI-linjer kan också anslutas via Ethernet med LiveLink Premium DALI-gateways (TOC: 7778800). Styrning och hantering av upp till 500 DALI-enheter såsom armaturer, enkelbatterisystem, sensorer, tryckknappskopplare och andra DALI-kompatibla enheter
Styrenheterna och gatewayerna är DALI-2-certifierade. De installerade DALI-gatewayerna har vardera 2 DALI-linjer och är DALI-2-certifierade. Certifieringen tillåter användning av alla DALI-2-enheter inom ramen för de stödda systemfunktionerna. DALI-linjen har en integrerad busspänningsförsörjning med 200 mA och kan adressera maximalt 64 armaturer och ytterligare maximalt 64 sensorer/tryckknappar. Kabellängden per DALI-linje är begränsad till maximalt 300 m vid användning av minst 1,5 mm2 isolerad kopparkabel. Det maximala antalet enheter beräknas utifrån summan av enheternas individuella strömförbrukningar.
2 LAN/WAN Ethernet-gränssnitt. Förutom anslutningen till gatewayerna kan en nätverksrouter användas för att upprätta en anslutning till en mobil enhet med LiveLink ONE-appen för idrifttagning och drift, och en LiveLink Cloud-anslutning kan upprättas. För en tillfällig serviceapplikation kan en USB WiFi-dongel (TOC: 6000670000) anslutas till styrenheten och användas för lokal åtkomst till LiveLink ONE-appen. Integrering i fastighetsstyrningssystem som BACnet och MQTT är också möjlig via Ethernet IP-anslutningen. Ytterligare digitala I/O-anslutningar: tryckknappsingång och potentialfri kopplingsutgång. Dessa anslutningar kan konfigureras och integreras i styrfunktioner. Systemkontroll, statusutvärdering och systemåterställning via integrerade knappar och signal-LED:er.
Systemet erbjuder följande grundläggande ljusstyrningsfunktioner:
Kompatibilitet mellan olika DALI-enheter baserade på DALI-2.
Alla DALI-2-armaturer, sensorer, nödbelysningsbatterisystem och manövergränssnitt kombinerade i ett gemensamt nätverk.
Automatisk drift och olika manövergränssnitt för manuell omkoppling och dimning av belysningen eller för att hämta ljusscener.
Energibesparingar genom närvarodetektering och dagsljusberoende styrning i kombination med olika sensorer.
Skapa ljusscener och ljussekvenser samt individuella och händelsebaserade tidscheman, t.ex. beroende på den integrerade realtidsklockan med astrofunktion eller skymningsrelä.
Manuell färgtemperaturreglering och automatiserad HCL-kurva.
Komfortfunktioner med valfri grundbelysning och automatisk styrning av angränsande belysningsområden.
Controllern möjliggör följande specifika funktioner i system med gateways och anslutna DALI-enheter:
Flexibel gruppering och styrning av varje enhet via belysningsplan eller byggnadsstruktur möjlig
Central styrning av hela systemet samt individuell drift av enskilda armaturer / belysningsgrupper
Idrifttagning*, drift och övervakning via LiveLink ONE-appen tillgänglig för iOS-, Android- och Windows-system (* Användargodkännande via TRILUX ONE kundportal krävs)
Konfigurationen kan ändras eller utökas när som helst
Positionsspecifik och enkel identifiering och efterföljande drift av enheterna genom integrering av belysningsplaner och byggnadsstrukturer
Nätverksanslutning med LiveLink Cloud för att använda tjänsten ”Light Monitoring” via Ethernet IP / router
Dashboard inklusive live view och fjärrstyrningsfunktion
Valfri kontroll och loggning av systemanvändning, energiförbrukning och status för enheter och funktioner
Nätverksintegration i fastighetsstyrningssystem via Ethernet IP (BACnet, KNX, MQTT)
Systemövergripande styrfunktioner och datautbytesfunktioner
Nätverksintegration av trådlösa komponenter / armaturer (Bluetooth, EnOcean) via gateways på DALI-linjen för att även styra trådlöst anslutna systemenheter
Produktegenskaper

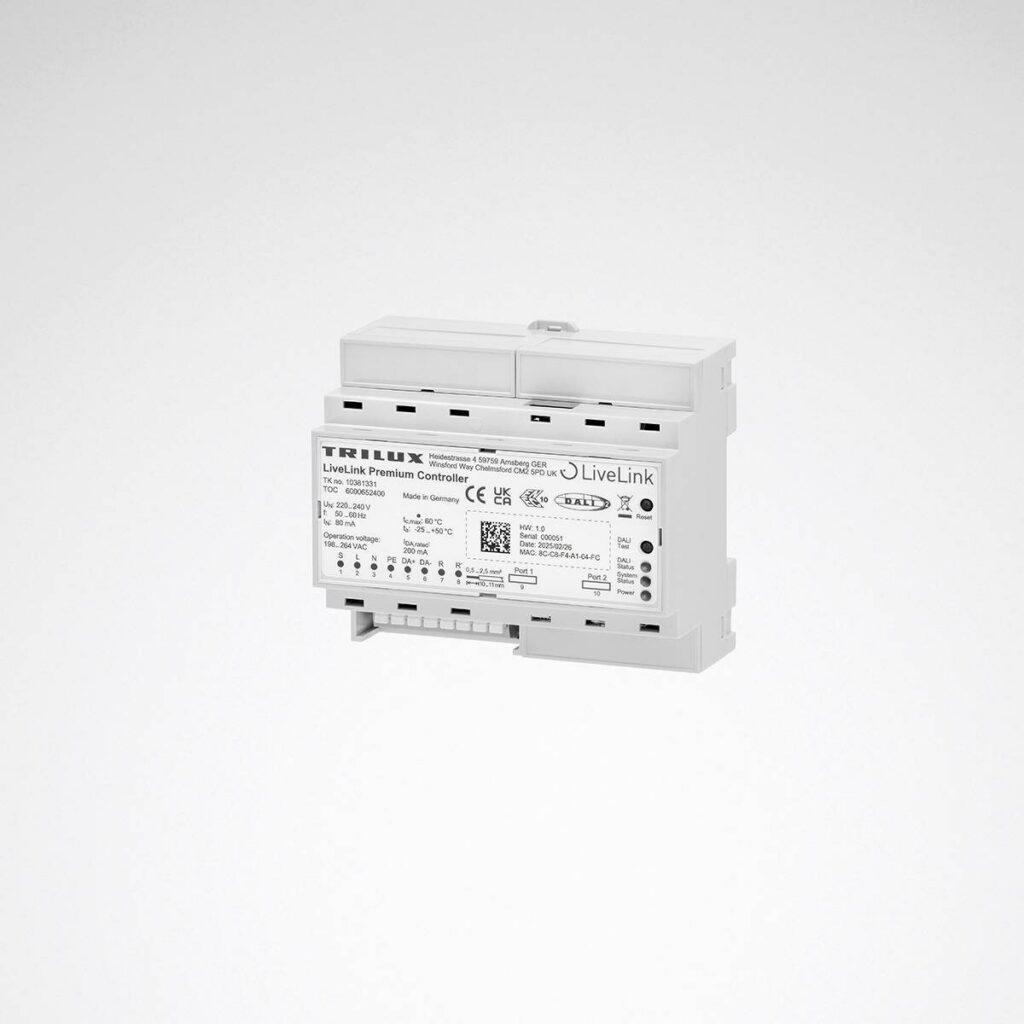

Skenmonterad enhet med 6 underenheters bredd för installation i kopplingsskåpet på DIN-skena. Nätspänning: 220 – 240 VAC. Höljets mått (L x B x H) 106 mm x 90 mm x 60 mm. säkerhetsklass klass (EN 61140): I, skyddsklass (DIN EN 60529): IP20.
