Beskrivning
Systembeskrivning
TRILUX LiveLink är ljusstyrningssystemet för automatisk och manuell styrning av belysningssystem med TRILUX DALI- och Trilux-radioarmaturer. DALI- och radio-LiveLink-sensorer möjliggör idealisk energibesparing, t.ex. inom kontor, skola och industri. Systemdrifttagning sker via LiveLink Install-appen (iOS och Android) för surfplattor. För detta ändamål upprättar LiveLink ett säkert nätverk (WLAN, i enlighet med IEEE 802.11b, WPA2-kryptering) med driftsättningsenheten. Förberedda rumskonfigurationer (Use Cases) förenklar planering och driftsättning av systemet. Manuell systemdrift är möjlig antingen med LiveLink Control-appen på en smartphone eller surfplatta eller med hjälp av standardinstallationsknappen. Tryckknappsfunktionerna är programmerbara. LiveLink är valfritt redan integrerad i armaturer (masterarmatur) eller tillgänglig som en separat systemkomponent med tillbehör för installation i takhålrummet eller på DIN-skena.
Produktbeskrivning
DALI-styrenhet med integrerad DALI-linje och Ethernet IP-gränssnitt för nätverksintegration. Styrenheten installerad i kopplingsskåpet möjliggör belysningsstyrning över flera rum. Connect-funktionen möjliggör gemensam styrning av upp till 10 styrenheter. I dynamiska rumskoncept, t.ex. flervetenskapliga gymnasieskolor, kan hallar styras individuellt eller angränsande områden styras tillsammans. DALI-linjerna har en integrerad busströmförsörjning på 180 mA och kan adressera upp till 64 armaturer och ytterligare 64 sensorer/tryckknappar per linje. Kabellängden per DALI-linje är begränsad till maximalt 300 m vid användning av minst 1,5 mm2 isolerad kopparkabel. Det maximala antalet enheter resulterar från summan av enheternas individuella strömförbrukningar. 2 LAN/WAN Ethernet-gränssnitt. Genom att använda en nätverksrouter kan en anslutning upprättas till en iPad med LiveLink Install- eller Control-appen för idrifttagning och drift, och en anslutning till LiveLink Cloud kan upprättas. Ytterligare digitala I/O-anslutningar: tryckknappsingång och potentialfri kopplingsutgång. Dessa anslutningar kan konfigureras och integreras i styrfunktioner. Systemkontroll, statusutvärdering och systemåterställning via integrerade knappar och signal-LED:er.
Systemet erbjuder följande grundläggande ljusstyrningsfunktioner:
Kompatibilitet mellan olika DALI-enheter baserat på DALI-2.
Alla DALI-2-armaturer, sensorer, nödbelysningsbatterisystem och manövergränssnitt kombinerade i ett gemensamt nätverk.
Automatiserad drift och olika manövergränssnitt för manuell omkoppling och dimning av belysningen eller för att hämta ljusscener.
Energibesparingar genom närvarodetektering och dagsljusberoende styrning i kombination med olika sensorer.
Skapande av ljusscener, sekvenser och grupper.
Manuell färgtemperaturreglering och automatiserad HCL-kurva.
Tillsammans med de anslutna DALI-enheterna möjliggör styrenheten följande specifika funktioner:
Rumsstyrning och kombinerad styrning av angränsande områden inklusive individuell drift av enskilda armaturer och ljusgrupper.
Idrifttagning och drift via LiveLink Install- eller Control-appen, tillgänglig för iOS (iPad).
Konfigurationen kan ändras eller utökas när som helst.
Nätverksanslutning till LiveLink Cloud för att använda tjänsten ”Light Monitoring” via Ethernet IP/router.
Instrumentpanel inklusive livevy och fjärrstyrningsfunktion.
Valfri kontroll och loggning av systemanvändning, energiförbrukning och status för enheter och funktioner.
Nätverksintegration av trådlösa komponenter/armaturer (Bluetooth, EnOcean) via gateways på DALI-linjen för styrning även av trådlöst anslutna systemenheter.
Produktegenskaper

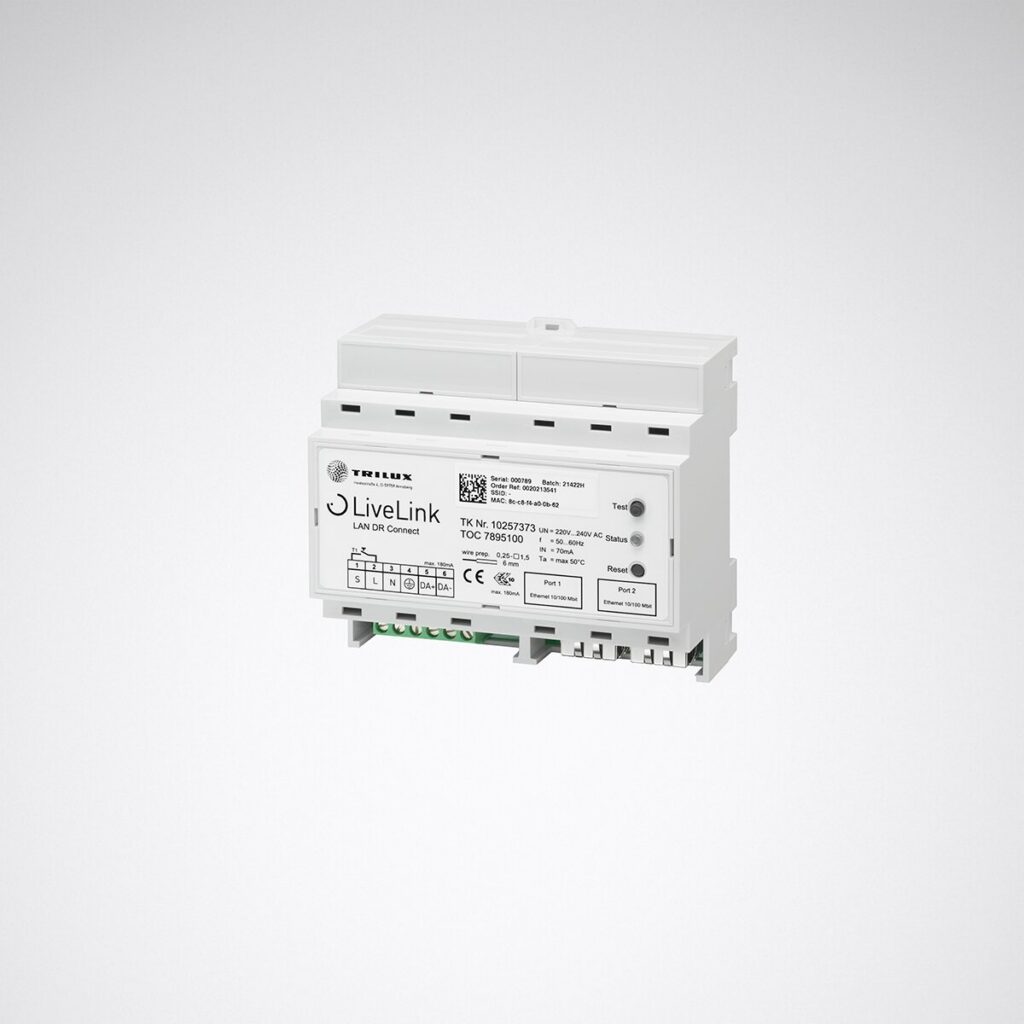

Skenmonterad enhet med 6 underenheters bredd för installation i kopplingsskåpet på DIN-skena. Nätspänning: 220 – 240 VAC. Höljets mått (L x B x H) 108 mm x 90 mm x 60 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP20.
