Beskrivning
Armaturtyp

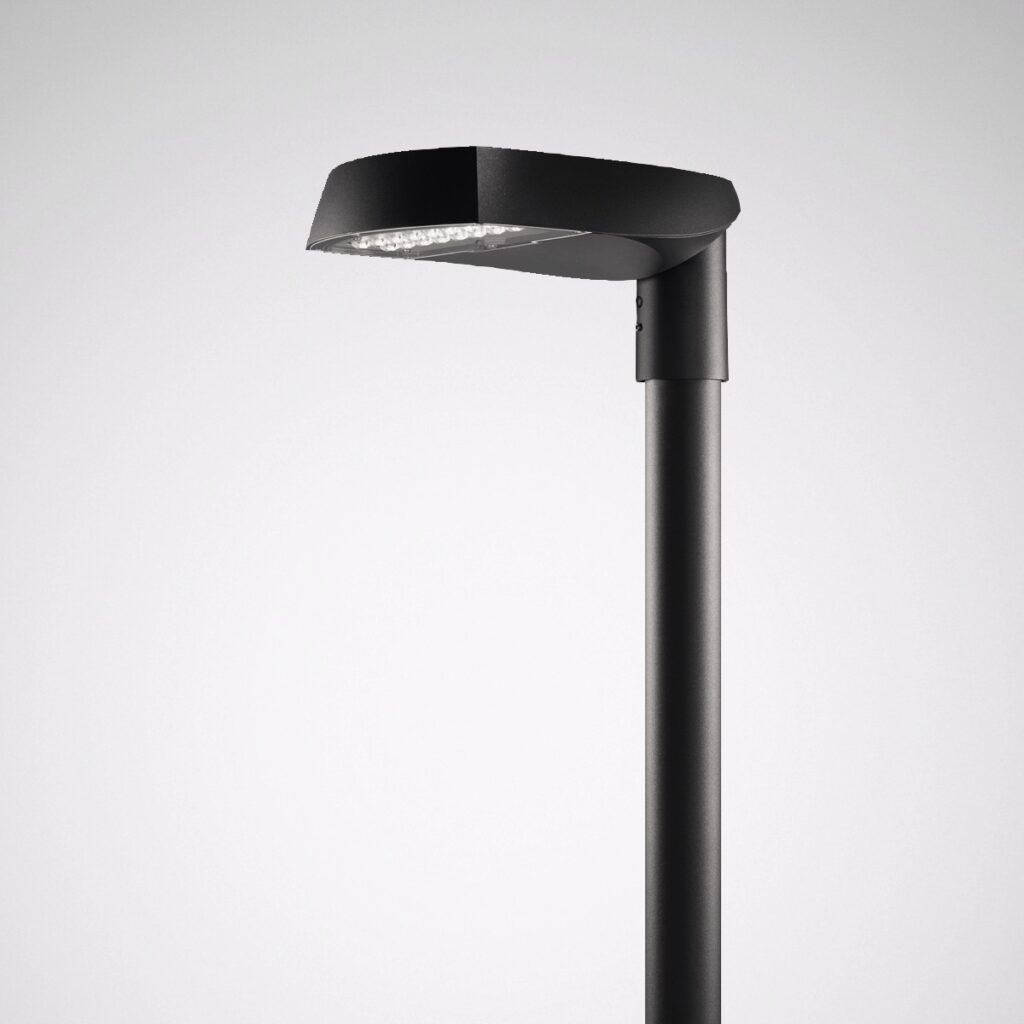

För montage på stolpe eller arm. Med en intelligent etikett för snabb åtkomst till armaturinformation med hjälp av QR-kod.
Användningsområden

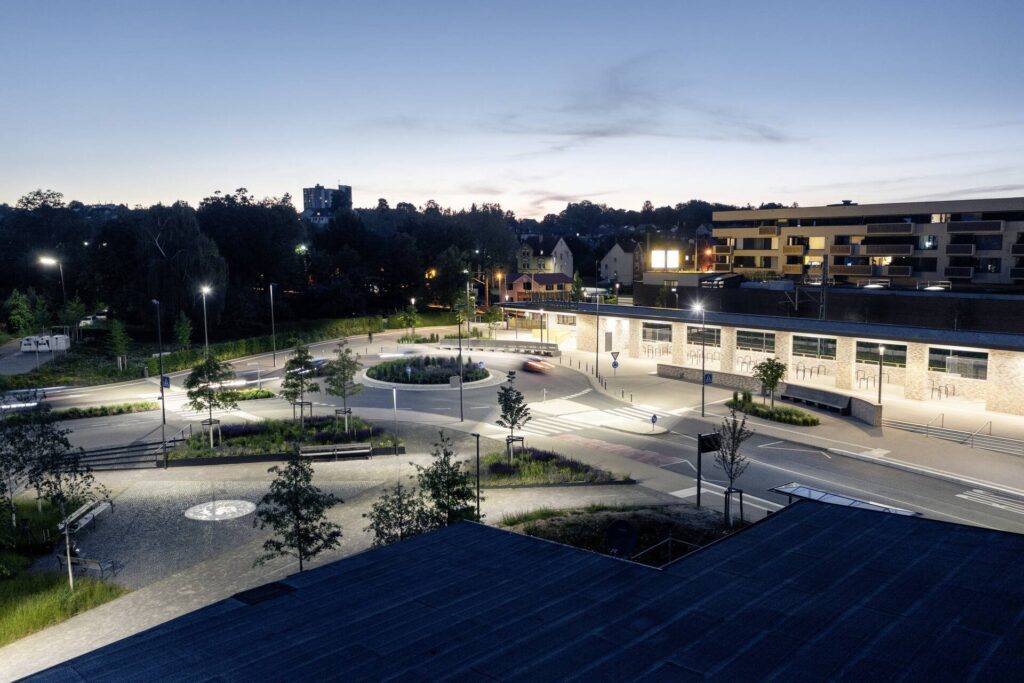

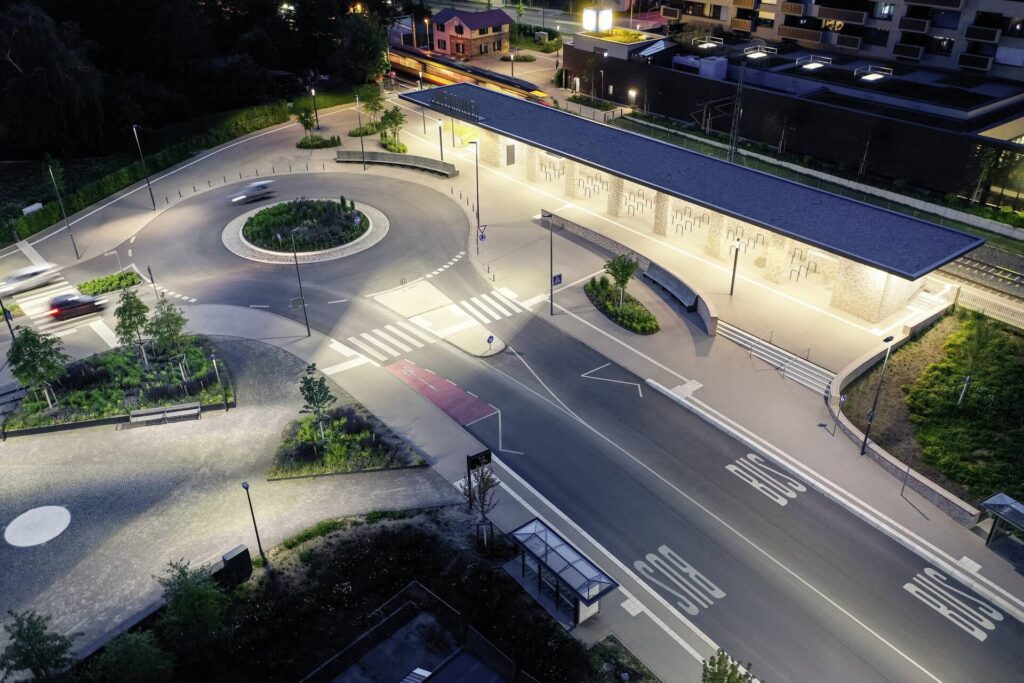

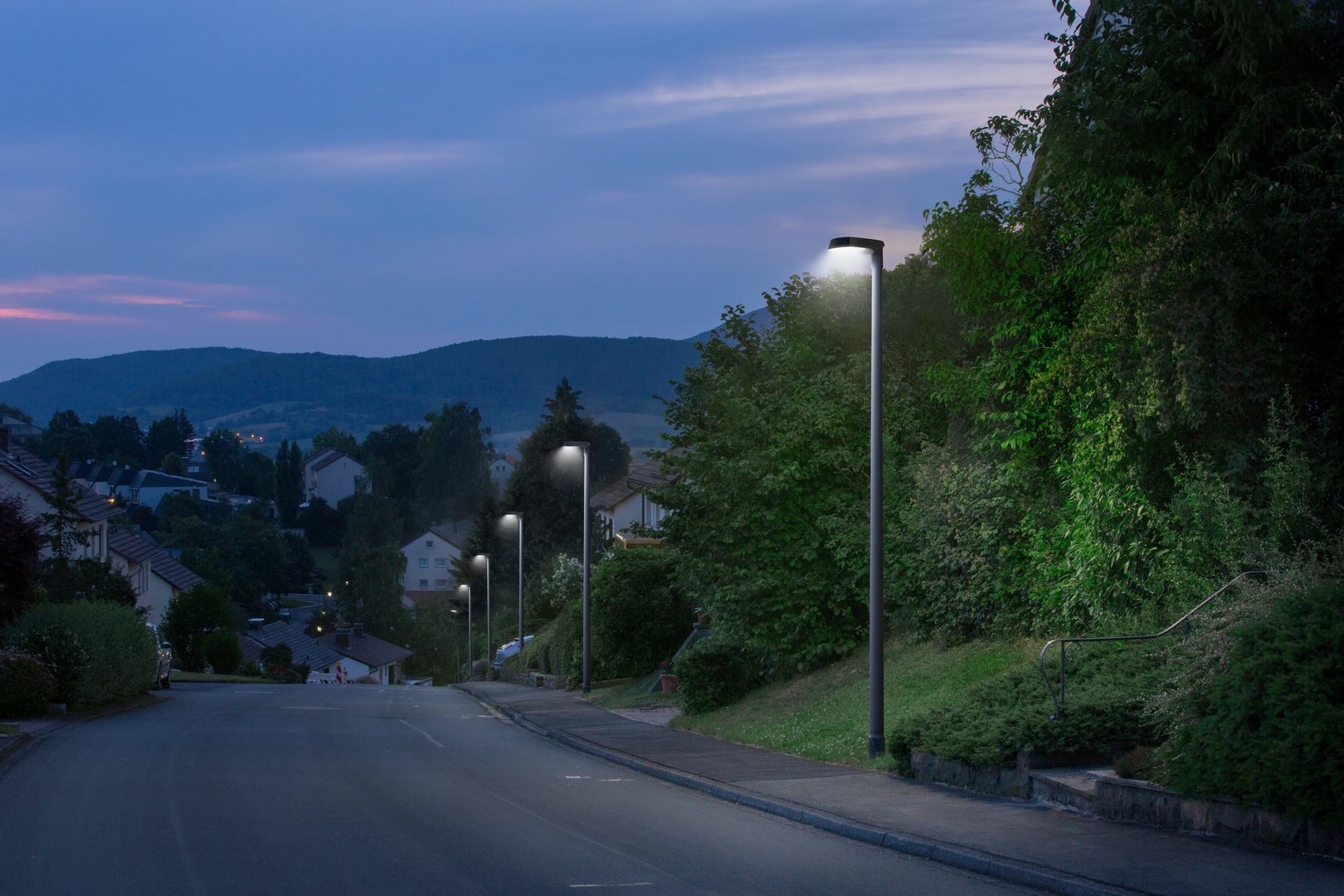

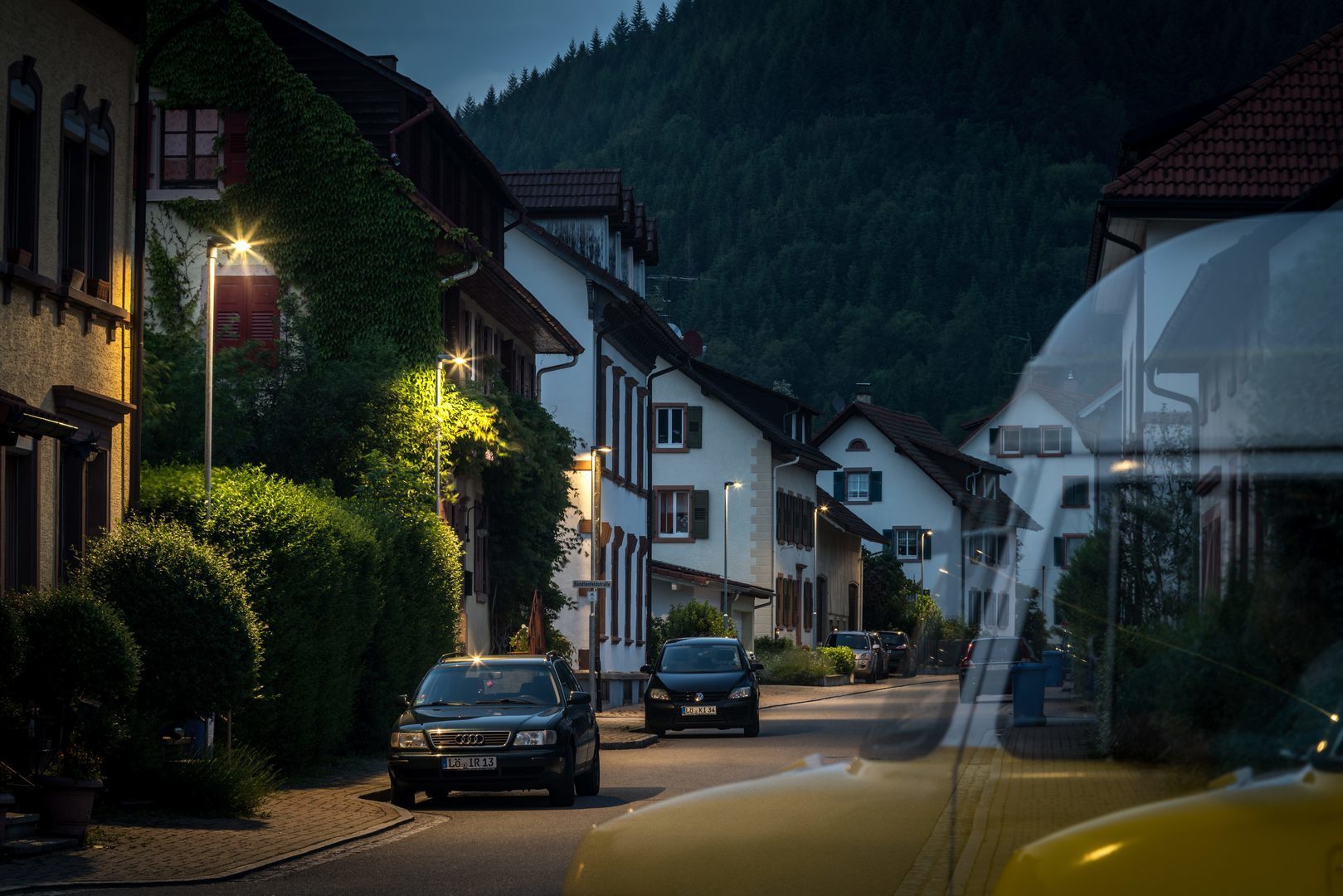

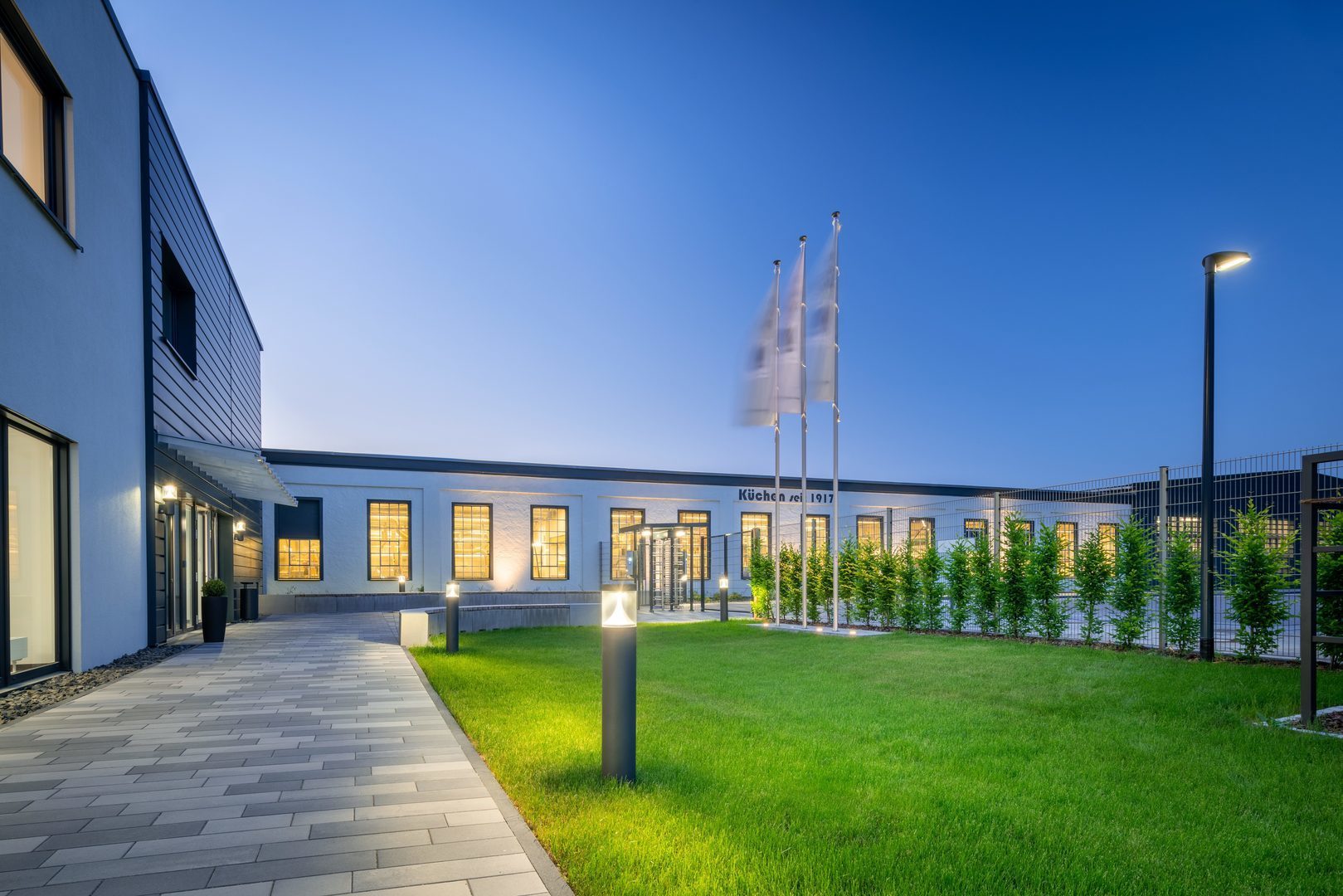

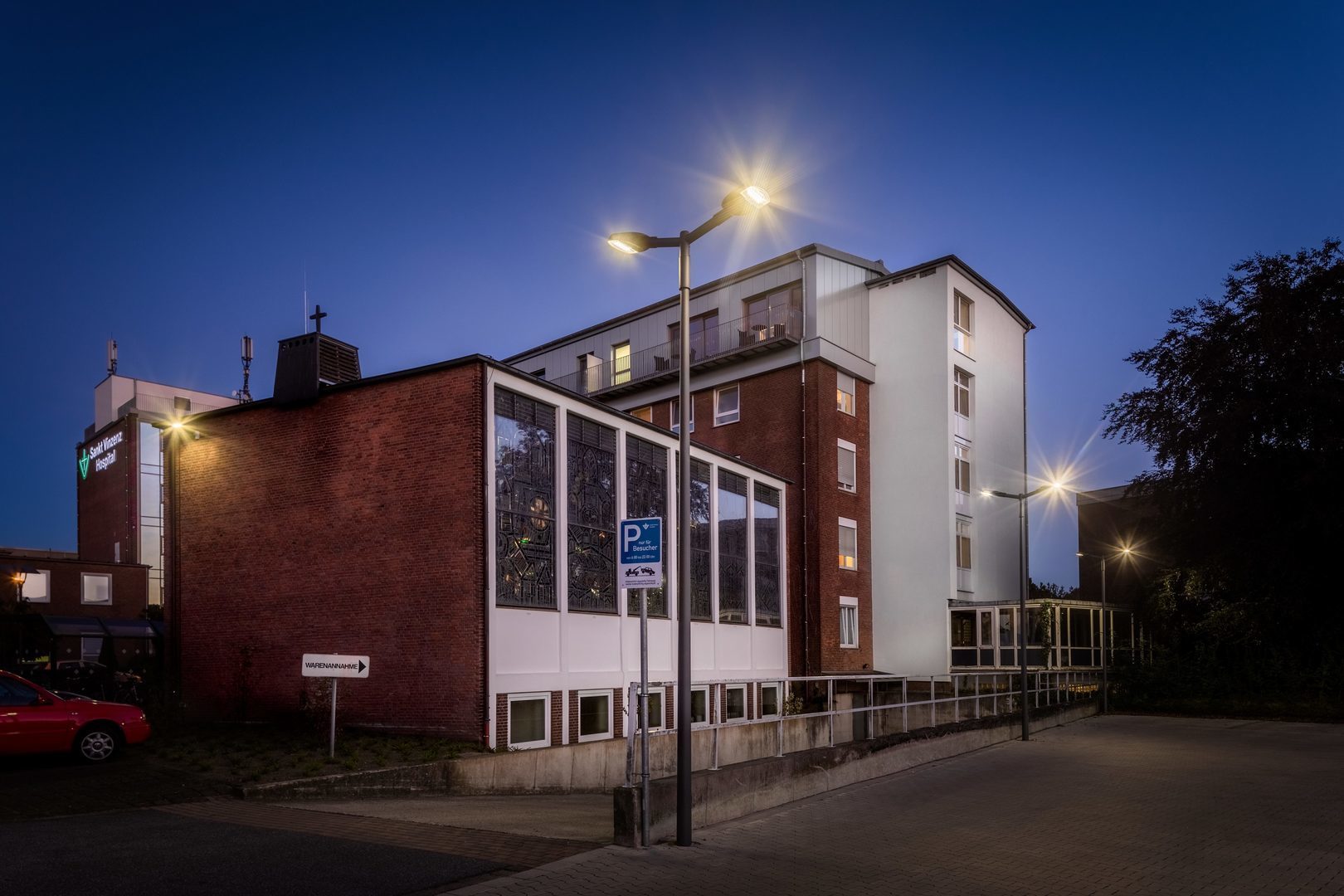

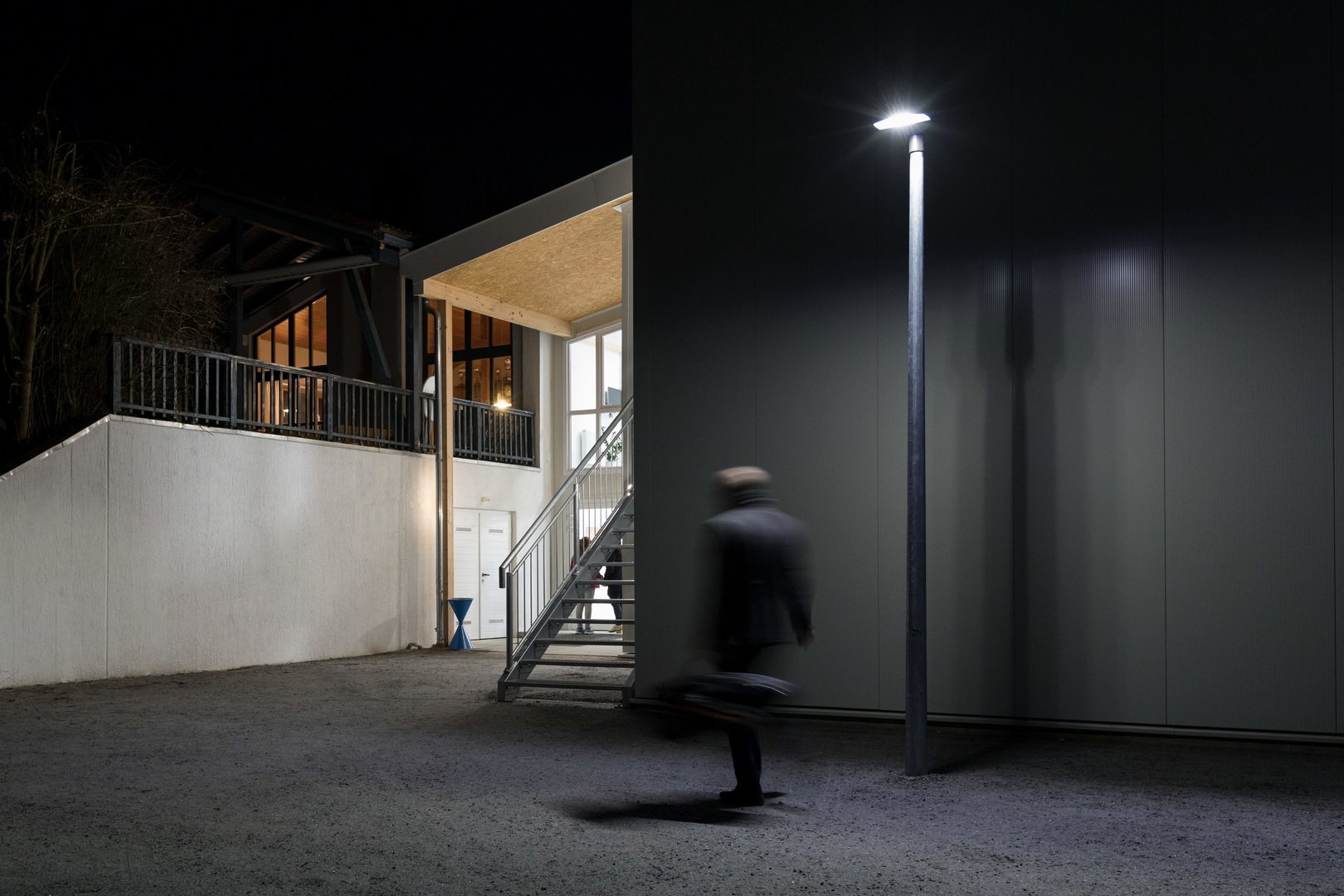

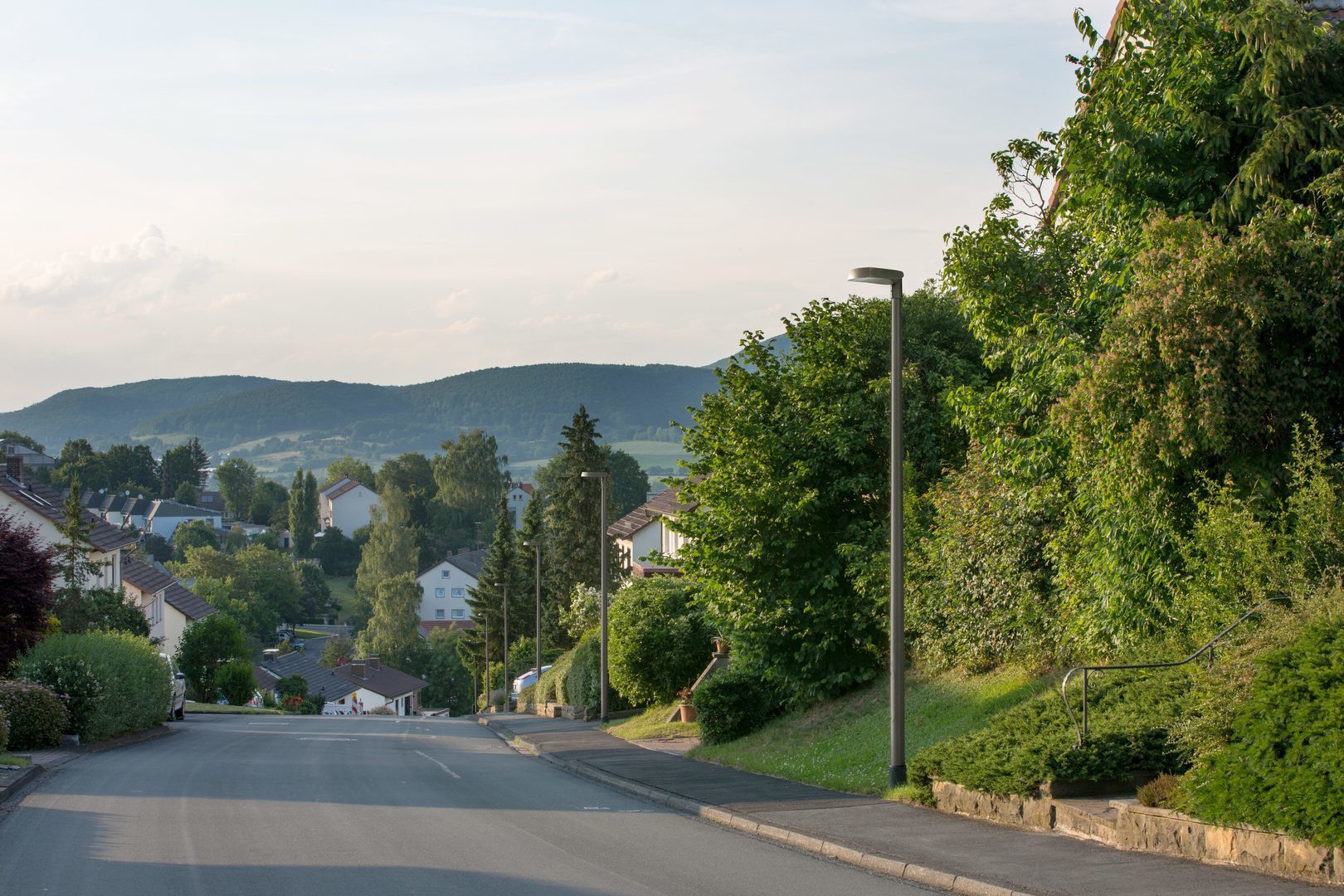

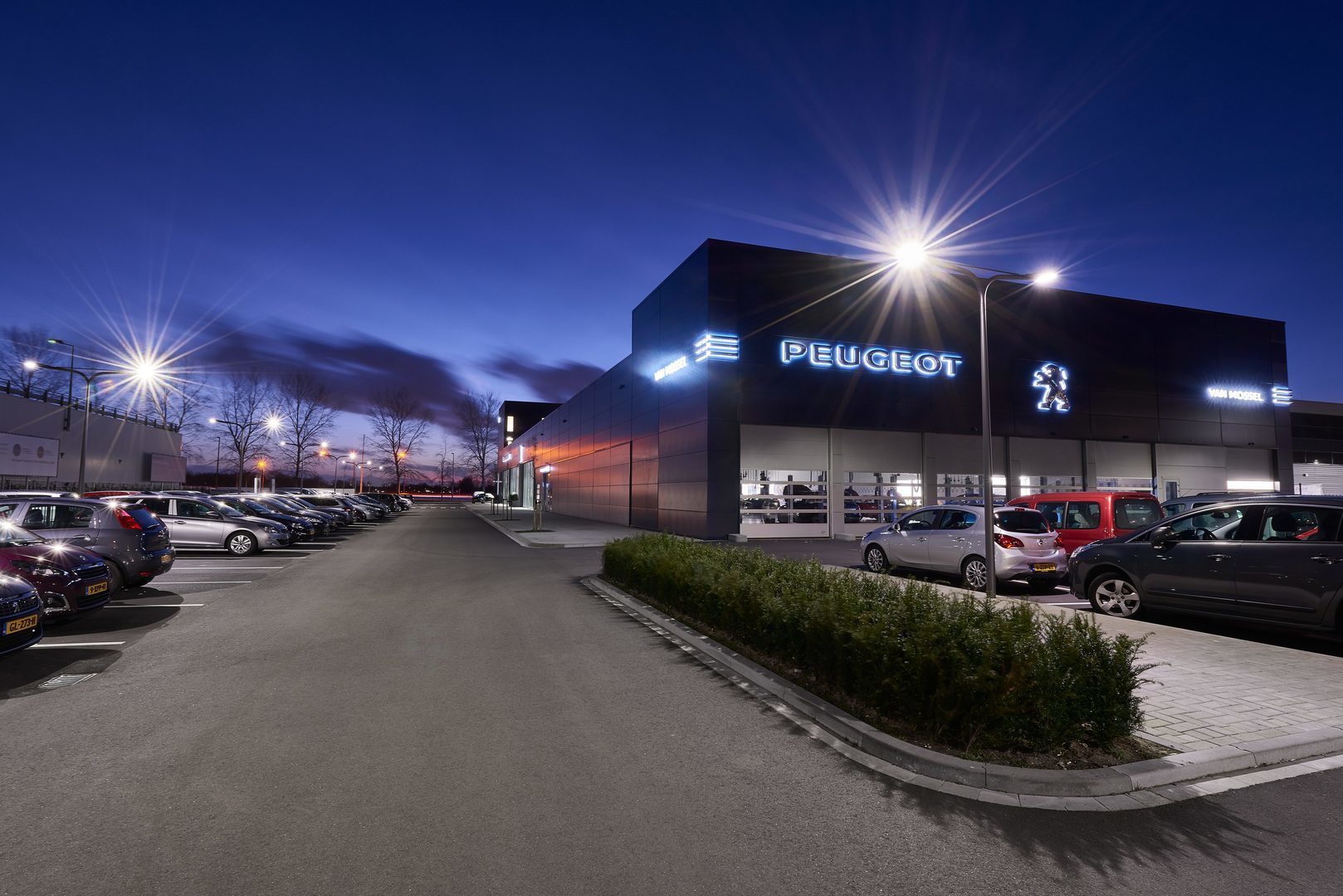

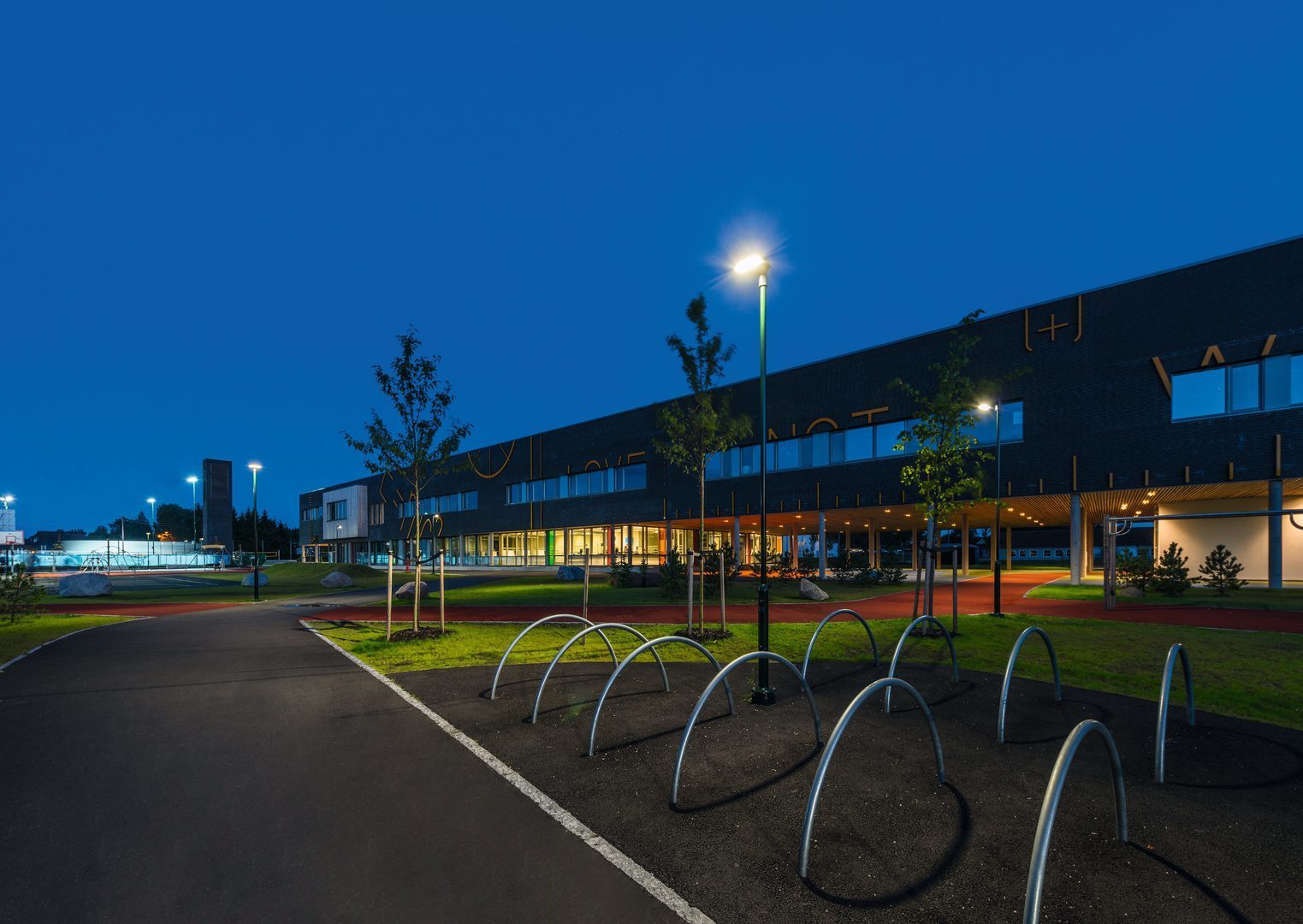

Samlingsvägar, Bostadsvägar, Lågtrafikerade vägar, Gångzoner, Arkader, Passager, Gångvägar i parker och grönområden, Bostadsanläggningar, Trappor, Tillfartsplatser, Parkeringsplatser, Arbetsvägar.
Monteringsmetoder

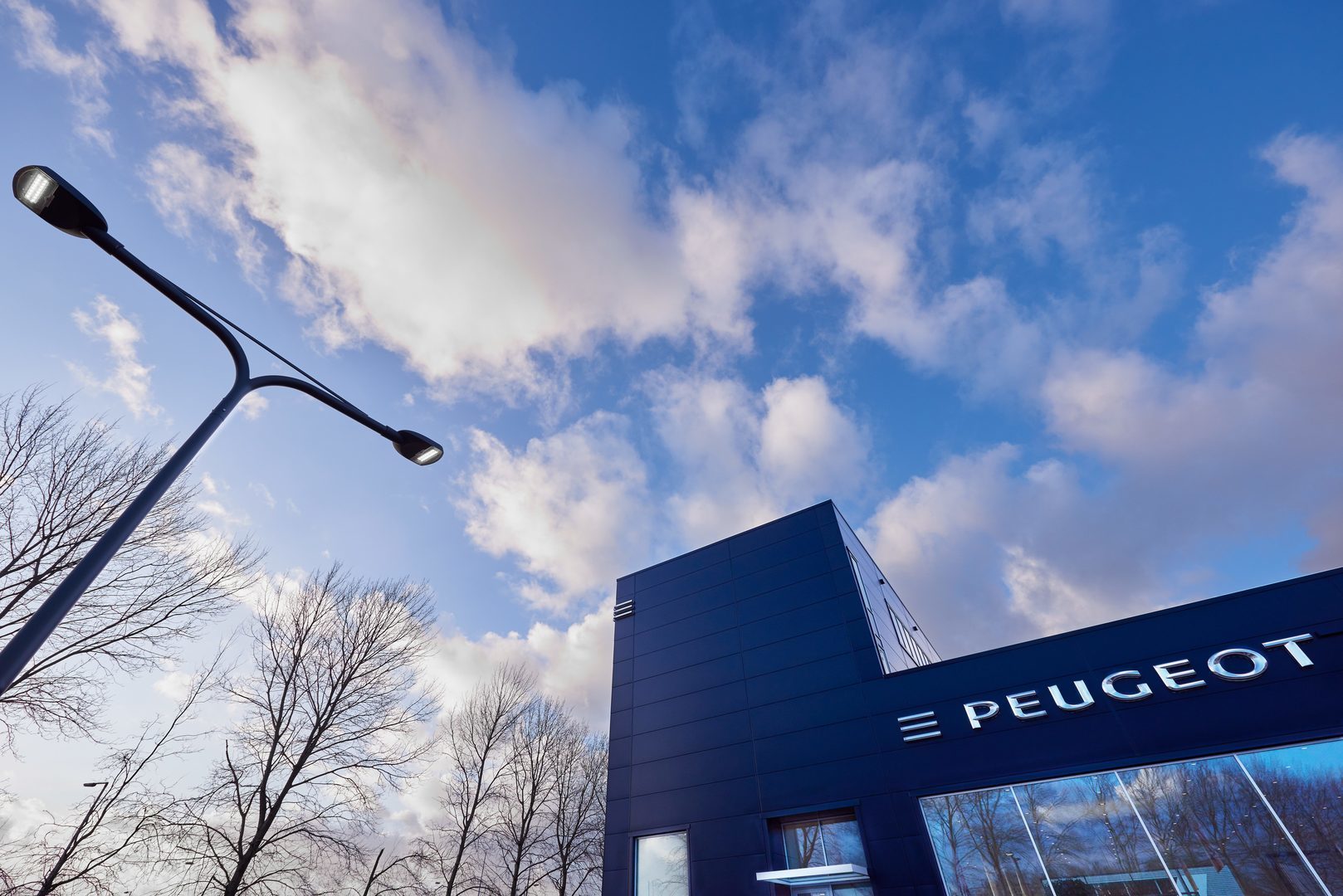

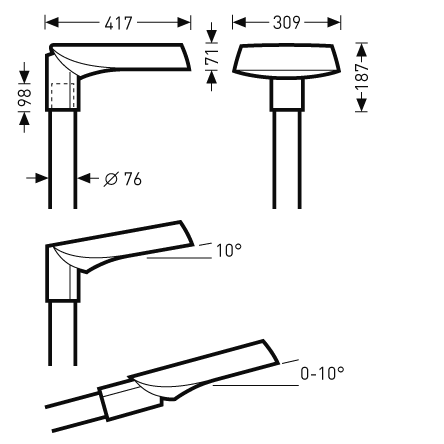

Stolptopps- och armmonterad armatur för stolptopp Ø 76 mm. Lutningsvinkel för stolptoppsmontering 0°, 10°, för armmontering -10°, 0° justerbar. Även lämplig för applikationer med stolpdiameter Ø 42, 48 och 60 mm via reduktionsstycken som beställs separat. Stolpmontering via två fästskruvar i rostfritt stål i enlighet med EN 60598-2-3. Monteringshöjd max. 6000 mm.
Optiskt system
Som MLT-version (Multi-Lens Technology), bestående av högeffektiva UV- och temperaturbeständiga linssystem i 4-faldiga konfigurationer. För belysning av vägar enligt P-belysningsklasser. Med asymmetrisk bred ljusfördelning. Med PMMA-kåpa, klar. Eftermontering av bak-/sidoavbländning är möjlig som tillbehör som beställs separat. Ytterligare strålkarakteristik finns tillgänglig för flexibel anpassning till kundspecifika belysningsuppgifter.
LED-system
Fast ljusflöde och färgtemperatur, med ljusflödesstabilisering vid slutet av livslängden (CLO). Armaturens ljusflöde 1000-3200 lm, anslutningseffekt 8-26 W, Power Faktor λ > 0,9, maximal ljuseffektivitet för armaturen 126 lm/W. Färgtemperatur neutralvit, korrelerad färgtemperatur (CCT) 4000 K, Finns på begäran även i Tunable White-version (2200 K – 4000 K). Allmänt färgåtergivningsindex (CRI) Ra > 70. Färgtolerans (initial MacAdam) ≤ 5 SDCM. Ytterligare LED-ljusfärger finns tillgängliga på begäran. Genomsnittlig nominell livslängd LCLO (tq 35 °C) = 100 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Versioner med 3-nivåbrytare för justering av olika ljusflödesalternativ finns på begäran. Flimmer: Pst LM ≤ 1,0 vid full belastning.
Armaturstomme
Armaturstomme av pressgjuten aluminium. Ytbelagd antracit (liknande RAL 703). Mycket väderbeständig beläggning. Sjöväderslämplig beläggning på begäran. Med svavelfria tätningar. Stolpar finns tillgänglig på begäran. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP66, Kapslingsklass för armatur: IP66. Slagtålighet enligt IEC 62262: IK09. Tillåten omgivningstemperatur (ta): -20 °C till 35 °C. Vindfångsarea Fw = 0,040 m2. Vikt: 6,0 kg.
Elektrisk anslutning
Fabriksmonterad anslutningskabel. Anslutningskabelns längd: 8,0 m.
Elektriskt utförande
Med elektroniskt driftdon, tänd/släck. Driftdonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Överspänningsmotstånd Differentialläge / Common Mode: 6 kV / 10 kV. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Ljusstyrning
Med automatisk effektreducering via integrerad elektronik. Reducering av armaturens ljusflöde till 50 % under en tidsperiod på 7 timmar (-2 h/+5 h). Mittpunkten för tillkopplingstiden justeras dagligen.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, driftdon och optiskt system) finns tillgängliga i 15 år från fakturadatum. Rätten att göra rimliga ändringar för att förbättra utvecklingen förbehålls.
Anmärkning om tillbehör: avbländning MLT ZAH vp/4 st. (TOC 6818500) / MLT ZAS G4 p4 (TOC 7851000):
Antal nödvändiga avskärmningar / antal
