B.Veo Track

Montagesätt	3-fas skena
Färg	Vit (RAL9016) Svart (RAL9005) Silvergrå (RAL9006)
Ljusfördelning	Direkt
Optik	Spot Medium Flood Flood Wide Flood Very Wide Flood
Servicelivslängd	L80 (25 °C) = 50 000 h
Ljusflöde	2000 - 5000 lm
Färgtemperatur	2700K 3000K 3500K 4000K Brilliant Colour (3100K) Brilliant Food (2700K) Efficient White (3200K) Efficient Cool (4000K) Kött+Fisk Kött
Färgåtergivning	Ra>80 Ra>90 Ra>95
Kapslingsklass	IP20
Styrning	Tänd/släck DALI Casambi
Tillval	Täckglas

Beskrivning

Armaturtyp

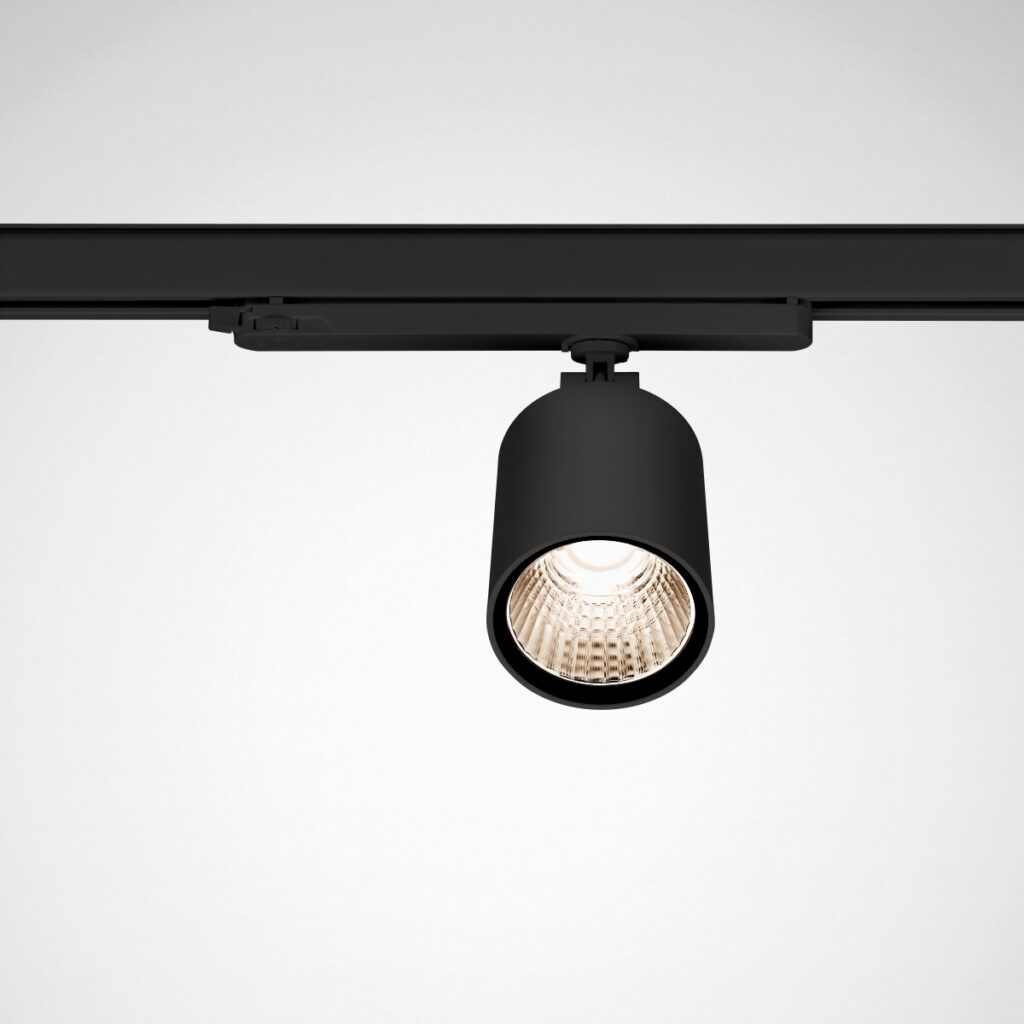

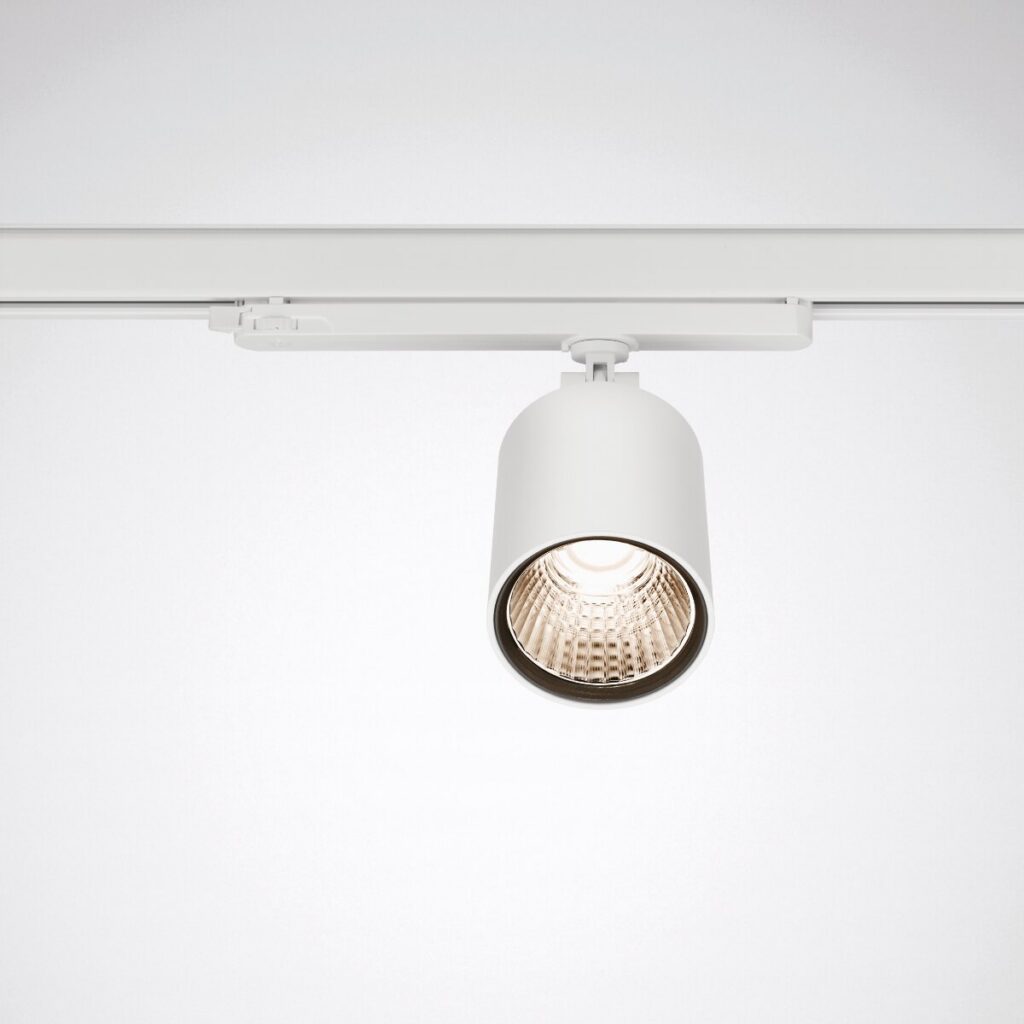

Spotlight för 3-fas skena, med diskret reducerad armaturdesign i liten konstruktion. Kan vridas 90° och roteras 355°.

Ljusstyrning

Tillgänglig med CASAMBI-modul för integration i ett trådlöst styrbart mesh-nätverk med upp till 250 delningar. Systemet driftsätts med Casambi-appen (iOS och Android). Radiomodulens räckvidd under ideala förhållanden: 25,0 m. Radioräckvidden kan variera beroende på påverkande faktorer i omgivningen (t.ex. väggar, tak, golv, maskiner, stålbalkar, spänningsförande kablar). Radioräckvidden kan ökas genom att använda en extra radiomodul som repeater.

Monteringsmetoder

Montering på 3-fasskena enligt DIN EN 60570 via integrerad 3-fasskenaadapter. För integration i Nordic-Global-skena.

Optiskt system

Optiskt system med 3D-fasettslipad reflektor. Flood eller medium.

LED-system

Fast ljusflöde och färgtemperatur. Armaturens ljusflöde 2100-5000 lm, anslutningseffekt 19-36 W, effektfaktor λ > 0,95, ljusfärg varmvit, neutralvit, BrilliantColor eller EfficientWhite, korrelerad färgtemperatur (CCT) 3000/4000 K, allmänt färgåtergivningsindex (CRI) Ra > 80-95. Färgtolerans (initial MacAdam) ≤ 2 SDCM. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 50 000 h. Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.

Armaturstomme

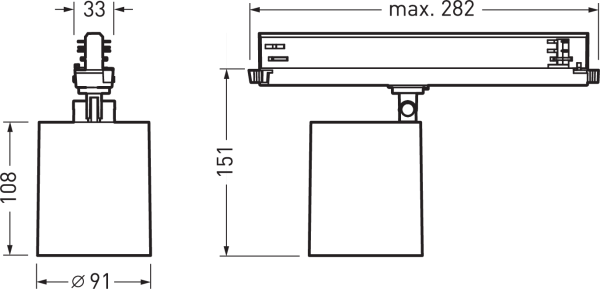

Armaturstomme tillverkad av pressgjuten aluminium. Ytbeläggning svart eller vit. Armaturens mått (L x B x H): 255 mm x 91 mm x 151 mm. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP20. Tillåten omgivningstemperatur (ta): 25 °C Vikt: 0,8 kg.

Elektrisk anslutning

Drivdonet är integrerat i skenadaptern. Armaturens nominella driftspänning är 230 V, 50/60 Hz.

Elektriskt utförande

Med elektroniskt driftdon, tänd/släck, DALI-2 eller Casambi. Driven är integrerad i det tekniska höljet. Armaturen uppfyller de grundläggande kraven i tillämpliga EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt.

Artikellista – B.Veo Track (3-fas skena)

Optik:
RF-FL = Flood · RF-MF = Medium Flood · RF-SP = Spot ·
Ljusflöde (lm):
30 = ~3 000 lm · 40 = ~4 000 lm · 50 = ~5 000 lm · 20 = ~2 000 lm (8TW) ·
Färgtemp:
830 = 3000K · 840 = 4000K · EW = Efficient White 3200K · BC = Brilliant Color 3100K ·
Styrning:
ET = Tänd/släck · ETDD = DALI · ETBLE = Bluetooth · ETDD8 = DALI (Tunable White) ·
Färg:
01 = Vit · 05 = Svart

RF-FL · Flood

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
8600940	BV G2 3PTD RF-FL 30-830 M33 ET 01	2 870 lm	Ra>80	3000K	Vit	Tänd/släck
8601840	BV G2 3PTD RF-FL 30-830 M33 ET 05	2 870 lm	Ra>80	3000K	Svart	Tänd/släck
8616540	BV G2 3PTD RF-FL 30-840 M35 ET 01	2 895 lm	Ra>80	4000K	Vit	Tänd/släck
8617440	BV G2 3PTD RF-FL 30-840 M35 ET 05	2 895 lm	Ra>80	4000K	Svart	Tänd/släck
8630140	BV G2 3PTD RF-FL 30-EW C41 ET 01	2 805 lm	Ra>90	3200K	Vit	Tänd/släck
8631040	BV G2 3PTD RF-FL 30-EW C41 ET 05	2 805 lm	Ra>90	3200K	Svart	Tänd/släck
8636040	BV G2 3PTD RF-FL 30-BC C67 ET 01	2 665 lm	Ra>95	3100K	Vit	Tänd/släck
8637040	BV G2 3PTD RF-FL 30-BC C67 ET 05	2 665 lm	Ra>95	3100K	Svart	Tänd/släck
8663451	BV G2 3PTD RF-FL 30-BC C67 ETDD 01	2 665 lm	Ra>95	3100K	Vit	DALI
8664451	BV G2 3PTD RF-FL 30-BC C67 ETDD 05	2 665 lm	Ra>95	3100K	Svart	DALI
8682863	BV G2 3PTD RF-FL 30-BC C67 ETBLE 01	2 665 lm	Ra>95	3100K	Vit	Bluetooth
8683863	BV G2 3PTD RF-FL 30-BC C67 ETBLE 05	2 665 lm	Ra>95	3100K	Svart	Bluetooth
8602840	BV G2 3PTD RF-FL 40-830 M33 ET 01	3 645 lm	Ra>80	3000K	Vit	Tänd/släck
8603840	BV G2 3PTD RF-FL 40-830 M33 ET 05	3 645 lm	Ra>80	3000K	Svart	Tänd/släck
8618440	BV G2 3PTD RF-FL 40-840 M35 ET 01	3 680 lm	Ra>80	4000K	Vit	Tänd/släck
8619440	BV G2 3PTD RF-FL 40-840 M35 ET 05	3 680 lm	Ra>80	4000K	Svart	Tänd/släck
8661551	BV G2 3PTD RF-FL 40-EW C41 ETDD 01	3 695 lm	Ra>90	3200K	Vit	DALI
8662451	BV G2 3PTD RF-FL 40-EW C41 ETDD 05	3 695 lm	Ra>90	3200K	Svart	DALI
8680963	BV G2 3PTD RF-FL 40-EW C41 ETBLE 01	3 695 lm	Ra>90	3200K	Vit	Bluetooth
8681863	BV G2 3PTD RF-FL 40-EW C41 ETBLE 05	3 695 lm	Ra>90	3200K	Svart	Bluetooth
8653951	BV G2 3PTD RF-FL 50-830 M33 ETDD 01	4 850 lm	Ra>80	3000K	Vit	DALI
8654851	BV G2 3PTD RF-FL 50-830 M33 ETDD 05	4 850 lm	Ra>80	3000K	Svart	DALI
8673363	BV G2 3PTD RF-FL 50-830 M33 ETBLE 01	4 850 lm	Ra>80	3000K	Vit	Bluetooth
8674263	BV G2 3PTD RF-FL 50-830 M33 ETBLE 05	4 850 lm	Ra>80	3000K	Svart	Bluetooth
8657751	BV G2 3PTD RF-FL 50-840 M35 ETDD 01	4 900 lm	Ra>80	4000K	Vit	DALI
8658651	BV G2 3PTD RF-FL 50-840 M35 ETDD 05	4 900 lm	Ra>80	4000K	Svart	DALI
8677163	BV G2 3PTD RF-FL 50-840 M35 ETBLE 01	4 900 lm	Ra>80	4000K	Vit	Bluetooth
8678063	BV G2 3PTD RF-FL 50-840 M35 ETBLE 05	4 900 lm	Ra>80	4000K	Svart	Bluetooth

RF-MF · Medium Flood

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
8433140	BV G2 3PTD RF-MF 30-830 M33 ET 01	2 825 lm	Ra>80	3000K	Vit	Tänd/släck
8433240	BV G2 3PTD RF-MF 30-830 M33 ET 05	2 825 lm	Ra>80	3000K	Svart	Tänd/släck
8433540	BV G2 3PTD RF-MF 30-840 M35 ET 01	2 855 lm	Ra>80	4000K	Vit	Tänd/släck
8433640	BV G2 3PTD RF-MF 30-840 M35 ET 05	2 855 lm	Ra>80	4000K	Svart	Tänd/släck
8433940	BV G2 3PTD RF-MF 30-EW C41 ET 01	2 765 lm	Ra>90	3200K	Vit	Tänd/släck
8434040	BV G2 3PTD RF-MF 30-EW C41 ET 05	2 765 lm	Ra>90	3200K	Svart	Tänd/släck
8635840	BV G2 3PTD RF-MF 30-BC C67 ET 01	2 625 lm	Ra>95	3100K	Vit	Tänd/släck
8636840	BV G2 3PTD RF-MF 30-BC C67 ET 05	2 625 lm	Ra>95	3100K	Svart	Tänd/släck
8663251	BV G2 3PTD RF-MF 30-BC C67 ETDD 01	2 625 lm	Ra>95	3100K	Vit	DALI
8664251	BV G2 3PTD RF-MF 30-BC C67 ETDD 05	2 625 lm	Ra>95	3100K	Svart	DALI
8682663	BV G2 3PTD RF-MF 30-BC C67 ETBLE 01	2 625 lm	Ra>95	3100K	Vit	Bluetooth
8683663	BV G2 3PTD RF-MF 30-BC C67 ETBLE B60 05	2 625 lm	Ra>95	3100K	Svart	Bluetooth
8602640	BV G2 3PTD RF-MF 40-830 M33 ET 01	3 590 lm	Ra>80	3000K	Vit	Tänd/släck
8603640	BV G2 3PTD RF-MF 40-830 M33 ET 05	3 590 lm	Ra>80	3000K	Svart	Tänd/släck
8618240	BV G2 3PTD RF-MF 40-840 M35 ET 01	3 625 lm	Ra>80	4000K	Vit	Tänd/släck
8619240	BV G2 3PTD RF-MF 40-840 M35 ET 05	3 625 lm	Ra>80	4000K	Svart	Tänd/släck
8631840	BV G2 3PTD RF-MF 40-EW C41 ET 01	3 640 lm	Ra>90	3200K	Vit	Tänd/släck
8632840	BV G2 3PTD RF-MF 40-EW C41 ET 05	3 640 lm	Ra>90	3200K	Svart	Tänd/släck
8432751	BV G2 3PTD RF-MF 40-EW C41 ETDD 01	3 640 lm	Ra>90	3200K	Vit	DALI
8432851	BV G2 3PTD RF-MF 40-EW C41 ETDD 05	3 640 lm	Ra>90	3200K	Svart	DALI
8432763	BV G2 3PTD RF-MF 40-EW C41 ETBLE 01	3 640 lm	Ra>90	3200K	Vit	Bluetooth
8432863	BV G2 3PTD RF-MF 40-EW C41 ETBLE 05	3 640 lm	Ra>90	3200K	Svart	Bluetooth
8432351	BV G2 3PTD RF-MF 50-830 M33 ETDD 01	4 775 lm	Ra>80	3000K	Vit	DALI
8432451	BV G2 3PTD RF-MF 50-830 M33 ETDD 05	4 775 lm	Ra>80	3000K	Svart	DALI
8432363	BV G2 3PTD RF-MF 50-830 M33 ETBLE 01	4 775 lm	Ra>80	3000K	Vit	Bluetooth
8432463	BV G2 3PTD RF-MF 50-830 M33 ETBLE 05	4 775 lm	Ra>80	3000K	Svart	Bluetooth
8432551	BV G2 3PTD RF-MF 50-840 M35 ETDD 01	4 825 lm	Ra>80	4000K	Vit	DALI
8432651	BV G2 3PTD RF-MF 50-840 M35 ETDD 05	4 825 lm	Ra>80	4000K	Svart	DALI
8432563	BV G2 3PTD RF-MF 50-840 M35 ETBLE 01	4 825 lm	Ra>80	4000K	Vit	Bluetooth
8432663	BV G2 3PTD RF-MF 50-840 M35 ETBLE 05	4 825 lm	Ra>80	4000K	Svart	Bluetooth

Tunable White · 2700–6500K

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning	Övrigt
8750562	BV G2 3P RF-MF 20-8TW M23 ETDD8 01	2 140–2 380 lm	Ra>80	2700–6500K	Vit	DALI	Tunable White
8752562	BV G2 3P RF-MF 20-8TW M23 ETDD8 05	2 140–2 380 lm	Ra>80	2700–6500K	Svart	DALI	Tunable White
8747563	BV G2 3P RF-MF 20-8TW M23 ETBLE 01	2 140–2 380 lm	Ra>80	2700–6500K	Vit	Bluetooth	Tunable White
8749563	BV G2 3P RF-MF 20-8TW M23 ETBLE 05	2 140–2 380 lm	Ra>80	2700–6500K	Svart	Bluetooth	Tunable White
8750762	BV G2 3P RF-FL 20-8TW M23 ETDD8 01	2 140–2 380 lm	Ra>80	2700–6500K	Vit	DALI	Tunable White
8752762	BV G2 3P RF-FL 20-8TW M23 ETDD8 05	2 140–2 380 lm	Ra>80	2700–6500K	Svart	DALI	Tunable White
8747763	BV G2 3P RF-FL 20-8TW M23 ETBLE 01	2 140–2 380 lm	Ra>80	2700–6500K	Vit	Bluetooth	Tunable White
8749763	BV G2 3P RF-FL 20-8TW M23 ETBLE 05	2 140–2 380 lm	Ra>80	2700–6500K	Svart	Bluetooth	Tunable White
