Arimo Fit D

Montagesätt	Utanpåliggande Pendlad
Form	Fyrkantig Rektangulär
Färg	Vit (RAL9016) Silvergrå (RAL9006)
Ljusfördelning	Direkt
Kupa/glas	Akryl

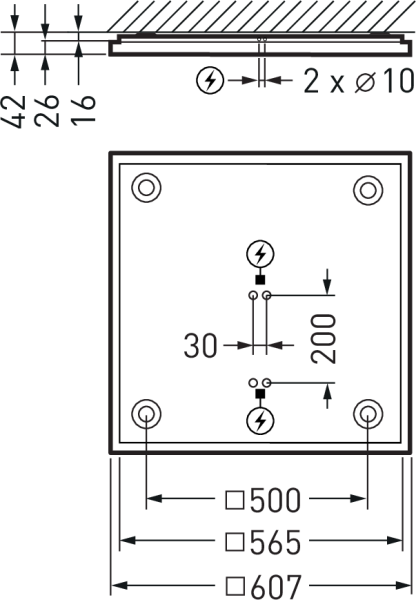

Storlek	607x607 mm 294x294 mm 1257x320 mm 1532x294 mm
Optik	Mikroprismatisk (PW19) Mikroprismatisk med ljusspår (PW19-X) Mikroprismatisk Wallwasher (P-WW) Opaliserad (DW19) Opaliserad Wallwasher (D-WW)
Servicelivslängd	L80 (25 °C) = 100 000 h
Ljusflöde	2000 - 6400 lm
Färgtemperatur	2700K 3000K 4000K
Färgåtergivning	Ra>80 Ra>90
Kapslingsklass	IP40
Slagtålighet	IK03
Styrning	Tänd/släck DALI Casambi

Beskrivning

Armaturtyp

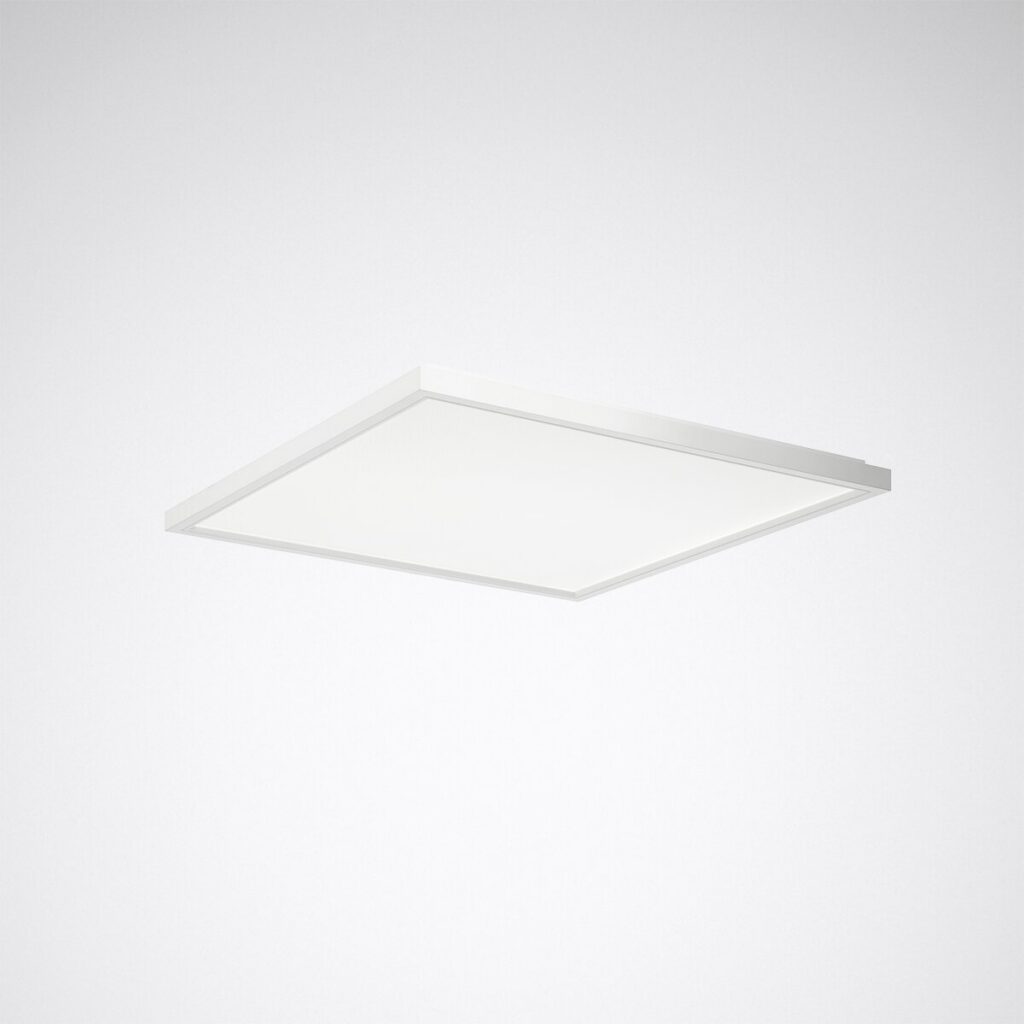

Kvadratisk LED-armatur för utanpåliggande montering med mikroprismatiskt eller opalt glas.

Användningsområden

Lämplig för användning i HACCP-, IFS- och/eller BRC Global Standard Food-certifierade företag.

Monteringsmetoder

För installation i tak, väggar och utsprång inomhus.

Optiskt system

Det optiska systemet består av ett genomskinligt PMMA-glas med hög transmissionsfaktor. Med symmetrisk begränsad bred ljusfördelning. Bländningsbedömning enligt UGR-klassning (EN 12464-1) < 19. Lämplig för bildskärmsarbetsplatser enligt EN 12464-1 via begränsad luminans L ≤ 3000 cd/2 för strålvinkel över 65° runtom. Harmonisk ljuseffekt tack vare homogent belyst ljusutsläpp. Individuell design av ljusutsläppsytan (t.ex. med tryck) och andra speciallösningar är möjliga på begäran.

LED-system

Armaturens ljusflöde och fast färgtemperatur. Armaturens ljusflöde 4200 lm, anslutningseffekt 26 W, effektfaktor λ > 0,95, maximal ljuseffektivitet för armaturen 162 lm/W. Färgtemperatur neutralvit, korrelerad färgtemperatur (CCT) 4000 K, allmänt färgåtergivningsindex (CRI) Ra > 80. Färgtolerans (initial MacAdam) ≤ 3 SDCM. Genomsnittlig nominell livslängd L80 (tq 25 °C) = 100 000 h., Genomsnittlig nominell livslängd L90 (tq 25 °C) = 50 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Flimmer: Pst LM ≤ 1,0 vid full belastning. Stroboskopisk effekt: SVM ≤ 0,4 vid full belastning.

Armaturstomme

Den utanpåliggande armaturen består av en installationsstomme med anslutningsenhet, snabbkoppling och driftdon samt en påstickbar armaturenhet med LED-system, lock, snabbkoppling och ram. Ytbelagd vit (liknande RAL 9016). Mått (L x B): 607 mm x 607 mm, höjd 42 mm. Skyddsklass (EN 61140): I, kapslingsklass (DIN EN 60529): IP40, slagtålighet enligt IEC 62262: IK03, testtemperatur för trådglödtest enligt IEC 60695-2-11: 650 °C. Tillåten omgivningstemperatur (ta): 25 °C. Vikt: 7,4 kg.

Elektrisk anslutning

Armaturens förpackningskoncept möjliggör separat demontering av driftdonsenheten för förmontering, vilket skyddar de återstående armaturkomponenterna fram till slutmonteringen.

Elektriskt utförande

Med elektronisk transformator, tänd/släck eller DALI. Styrdonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Styrdonet är öppenkretssäkert och skyddat mot felaktig anslutning, kortslutning, överbelastning och överhettning. ENEC-certifiering av ett oberoende testlaboratorium förbereds. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt.

Användningsanvisning

Vid väggmontering måste stängningsfjädrarna vara vertikalt justerade.
Demonteringsanvisning (PDF) för produkten finns på: https://www.trilux.com/EcoDesign

Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, styrdon och optiskt system) är tillgängliga i 15 år från fakturadatum. Rätten att göra rimliga ändringar för att förbättra utvecklingen förbehålls.

Artikellista – Arimo Fit D / ArimoFit G2 D (påbyggnadsarmaturer)

Optik: DW19 = Opal UGR<19 · PW19 = Mikroprismatisk UGR<19 · D-WW = Opal wallwasher · P-WW = Mikroprismatisk wallwasher · PW19-X = Mikroprismatisk med ljusspår UGR<19 ·
Ljusflöde (lm): 20 = ~2 100 lm · 42 = ~4 000–4 200 lm · 52/53 = ~5 000–5 300 lm · 60/63 = ~5 800–6 300 lm ·
Färgtemp: 830 = 3000K · 840 = 4000K · 930 = 3000K Ra>90 · 940 = 4000K Ra>90 · 8TW = Tunable White 2700–6500K ·
Styrning: ET = Tänd/släck · ETDD = DALI · ETDD8 = DALI typ 8 · ETBLE/+CAS = Bluetooth +Casambi ·
Färg (armatur/ram): 01/01 = Vit · 03/03 = Silvergrå

D1 · 300×300 mm

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
8179040	ArimoFit G2 D1 PW 20-840 ET 01/01	2 100 lm	Ra>80	4000K	Vit	Tänd/släck
8178840	ArimoFit G2 D1 PW 20-840 ET 03/03	2 100 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8178951	ArimoFit G2 D1 PW 20-840 ETDD 01/01	2 100 lm	Ra>80	4000K	Vit	DALI
8178751	ArimoFit G2 D1 PW 20-840 ETDD 03/03	2 100 lm	Ra>80	4000K	Silvergrå	DALI
8528963	ArimoFit G2 D1 PW 20-840 ETBLE+CAS 01/01	2 100 lm	Ra>80	4000K	Vit	Bluetooth +Casambi
8528863	ArimoFit G2 D1 PW 20-840 ETBLE+CAS 03/03	2 100 lm	Ra>80	4000K	Silvergrå	Bluetooth +Casambi

D · 600×600 mm

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
8160240	ArimoFit G2 D DW19 42-840 ET 01/01	4 200 lm	Ra>80	4000K	Vit	Tänd/släck
8160340	ArimoFit G2 D DW19 42-840 ET 03/03	4 200 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8160451	ArimoFit G2 D DW19 42-840 ETDD 01/01	4 200 lm	Ra>80	4000K	Vit	DALI
8160551	ArimoFit G2 D DW19 42-840 ETDD 03/03	4 200 lm	Ra>80	4000K	Silvergrå	DALI
8160762	ArimoFit G2 Act D DW19 42-8 ETDD8 01/01	4 200 lm	Ra>80	2700–6500K	Vit	DALI typ 8
8160862	ArimoFit G2 Act D DW19 42-8 ETDD8 03/03	4 200 lm	Ra>80	2700–6500K	Silvergrå	DALI typ 8
8160940	ArimoFit G2 D PW19 42-830 ET 01/01	4 200 lm	Ra>80	3000K	Vit	Tänd/släck
8161051	ArimoFit G2 D PW19 42-830 ETDD 01/01	4 200 lm	Ra>80	3000K	Vit	DALI
8161140	ArimoFit G2 D PW19 42-840 ET 01/01	4 200 lm	Ra>80	4000K	Vit	Tänd/släck
8161240	ArimoFit G2 D PW19 42-840 ET 03/03	4 200 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8161351	ArimoFit G2 D PW19 42-840 ETDD 01/01	4 200 lm	Ra>80	4000K	Vit	DALI
8161451	ArimoFit G2 D PW19 42-840 ETDD 03/03	4 200 lm	Ra>80	4000K	Silvergrå	DALI
8161751	ArimoFit G2 D PW19 42-930 ETDD 01/01	4 000 lm	Ra>90	3000K	Vit	DALI
8161851	ArimoFit G2 D PW19 42-940 ETDD 01/01	4 200 lm	Ra>90	4000K	Vit	DALI
8162151	ArimoFit G2 D PW19 52-830 ETDD 01/01	5 200 lm	Ra>80	3000K	Vit	DALI
8162251	ArimoFit G2 D PW19 52-840 ETDD 01/01	5 200 lm	Ra>80	4000K	Vit	DALI
8162351	ArimoFit G2 D PW19 60-840 CLO ETDD 01/01	5 800 lm	Ra>80	4000K	Vit	DALI
8162451	ArimoFit G2 D PW19-X 42-840 ETDD 01/01	4 200 lm	Ra>80	4000K	Vit	DALI
8162551	ArimoFit G2 D PW19-X 42-840 ETDD 03/03	4 200 lm	Ra>80	4000K	Silvergrå	DALI
8383763	ArimoFit G2 D PW19 42-830 ETBLE +CAS	4 000 lm	Ra>80	3000K	Vit	Bluetooth +Casambi
8383863	ArimoFit G2 D PW19 42-840 ETBLE +CAS	4 200 lm	Ra>80	4000K	Vit	Bluetooth +Casambi

D2 · 1250×300 mm

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
8162740	ArimoFit G2 D2 DW19 42-840 ET 01/01	4 200 lm	Ra>80	4000K	Vit	Tänd/släck
8162840	ArimoFit G2 D2 DW19 42-840 ET 03/03	4 200 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8162951	ArimoFit G2 D2 DW19 42-840 ETDD 01/01	4 200 lm	Ra>80	4000K	Vit	DALI
8163051	ArimoFit G2 D2 DW19 42-840 ETDD 03/03	4 200 lm	Ra>80	4000K	Silvergrå	DALI
8163362	ArimoFit G2 Act D2 DW19 42-8 ETDD8 01/01	4 200 lm	Ra>80	2700–6500K	Vit	DALI typ 8
8163462	ArimoFit G2 Act D2 DW19 42-8 ETDD8 03/03	4 200 lm	Ra>80	2700–6500K	Silvergrå	DALI typ 8
8163540	ArimoFit G2 D2 D-WW 42-830 ET 01/01	4 200 lm	Ra>80	3000K	Vit	Tänd/släck
8163640	ArimoFit G2 D2 D-WW 42-840 ET 01/01	4 200 lm	Ra>80	4000K	Vit	Tänd/släck
8163740	ArimoFit G2 D2 D-WW 42-840 ET 03/03	4 200 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8163862	ArimoFit G2 Act D2 D-WW 42-8 ETDD8 01/01	4 200 lm	Ra>80	2700–6500K	Vit	DALI typ 8
8163940	ArimoFit G2 D2 PW19 42-830 ET 01/01	4 200 lm	Ra>80	3000K	Vit	Tänd/släck
8164051	ArimoFit G2 D2 PW19 42-830 ETDD 01/01	4 200 lm	Ra>80	3000K	Vit	DALI
8164140	ArimoFit G2 D2 PW19 42-840 ET 01/01	4 200 lm	Ra>80	4000K	Vit	Tänd/släck
8164240	ArimoFit G2 D2 PW19 42-840 ET 03/03	4 200 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8164351	ArimoFit G2 D2 PW19 42-840 ETDD 01/01	4 200 lm	Ra>80	4000K	Vit	DALI
8164451	ArimoFit G2 D2 PW19 42-840 ETDD 03/03	4 200 lm	Ra>80	4000K	Silvergrå	DALI
8164751	ArimoFit G2 D2 PW19 42-930 ETDD 01/01	4 000 lm	Ra>90	3000K	Vit	DALI
8164851	ArimoFit G2 D2 PW19 42-940 ETDD 01/01	4 200 lm	Ra>90	4000K	Vit	DALI
8164962	ArimoFit G2 Act D2 PW19 42-8 ETDD8 01/01	4 200 lm	Ra>80	2700–6500K	Vit	DALI typ 8
8165062	ArimoFit G2 Act D2 PW19 42-8 ETDD8 03/03	4 200 lm	Ra>80	2700–6500K	Silvergrå	DALI typ 8
8165151	ArimoFit G2 D2 PW19 52-830 ETDD 01/01	5 200 lm	Ra>80	3000K	Vit	DALI
8165251	ArimoFit G2 D2 PW19 52-840 ETDD 01/01	5 200 lm	Ra>80	4000K	Vit	DALI
8165351	ArimoFit G2 D2 PW19-X 42-840 ETDD 01/01	4 200 lm	Ra>80	4000K	Vit	DALI
8165451	ArimoFit G2 D2 PW19-X 42-840 ETDD 03/03	4 200 lm	Ra>80	4000K	Silvergrå	DALI
8165540	ArimoFit G2 D2 P-WW 42-830 ET 01/01	4 200 lm	Ra>80	3000K	Vit	Tänd/släck
8165640	ArimoFit G2 D2 P-WW 42-840 ET 01/01	4 200 lm	Ra>80	4000K	Vit	Tänd/släck
8165740	ArimoFit G2 D2 P-WW 42-840 ET 03/03	4 200 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8383963	ArimoFit G2 D2 PW19 42-830 ETBLE +CAS	4 200 lm	Ra>80	3000K	Vit	Bluetooth +Casambi
8384063	ArimoFit G2 D2 PW19 42-840 ETBLE +CAS	4 200 lm	Ra>80	4000K	Vit	Bluetooth +Casambi
8384163	ArimoFit G2 D2 P-WW 42-830 ETBLE +CAS	4 200 lm	Ra>80	3000K	Vit	Bluetooth +Casambi
8384263	ArimoFit G2 D2 P-WW 42-840 ETBLE +CAS	4 200 lm	Ra>80	4000K	Vit	Bluetooth +Casambi

D3 · 1550×300 mm

Art.nr	Benämning	Ljusflöde	Ra	Färgtemp	Färg	Styrning
8165940	ArimoFit G2 D3 DW19 53-840 ET 01/01	5 300 lm	Ra>80	4000K	Vit	Tänd/släck
8166040	ArimoFit G2 D3 DW19 53-840 ET 03/03	5 300 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8166251	ArimoFit G2 D3 DW19 53-840 ETDD 01/01	5 300 lm	Ra>80	4000K	Vit	DALI
8166351	ArimoFit G2 D3 DW19 53-840 ETDD 03/03	5 300 lm	Ra>80	4000K	Silvergrå	DALI
8166840	ArimoFit G2 D3 D-WW 53-830 ET 01/01	5 000 lm	Ra>80	3000K	Vit	Tänd/släck
8166940	ArimoFit G2 D3 D-WW 53-840 ET 01/01	5 300 lm	Ra>80	4000K	Vit	Tänd/släck
8166140	ArimoFit G2 D3 D-WW 53-840 ET 03/03	5 300 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8167140	ArimoFit G2 D3 PW19 53-830 ET 01/01	5 000 lm	Ra>80	3000K	Vit	Tänd/släck
8167251	ArimoFit G2 D3 PW19 53-830 ETDD 01/01	5 000 lm	Ra>80	3000K	Vit	DALI
8167340	ArimoFit G2 D3 PW19 53-840 ET 01/01	5 300 lm	Ra>80	4000K	Vit	Tänd/släck
8167440	ArimoFit G2 D3 PW19 53-840 ET 03/03	5 300 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8167551	ArimoFit G2 D3 PW19 53-840 ETDD 01/01	5 300 lm	Ra>80	4000K	Vit	DALI
8167651	ArimoFit G2 D3 PW19 53-840 ETDD 03/03	5 300 lm	Ra>80	4000K	Silvergrå	DALI
8167951	ArimoFit G2 D3 PW19 53-930 ETDD 01/01	5 000 lm	Ra>90	3000K	Vit	DALI
8168051	ArimoFit G2 D3 PW19 53-940 ETDD 01/01	5 300 lm	Ra>90	4000K	Vit	DALI
8168162	ArimoFit G2 Act D3 PW19 53-8 ETDD8 01/01	5 300 lm	Ra>80	2700–6500K	Vit	DALI typ 8
8168262	ArimoFit G2 Act D3 PW19 53-8 ETDD8 03/03	5 300 lm	Ra>80	2700–6500K	Silvergrå	DALI typ 8
8168351	ArimoFit G2 D3 PW19 63-830 ETDD 01/01	6 000 lm	Ra>80	3000K	Vit	DALI
8168451	ArimoFit G2 D3 PW19 63-840 ETDD 01/01	6 300 lm	Ra>80	4000K	Vit	DALI
8168551	ArimoFit G2 D3 PW19-X 53-840 ETDD 01/01	5 300 lm	Ra>80	4000K	Vit	DALI
8168651	ArimoFit G2 D3 PW19-X 53-840 ETDD 03/03	5 300 lm	Ra>80	4000K	Silvergrå	DALI
8168740	ArimoFit G2 D3 P-WW 53-830 ET 01/01	5 000 lm	Ra>80	3000K	Vit	Tänd/släck
8168840	ArimoFit G2 D3 P-WW 53-840 ET 01/01	5 300 lm	Ra>80	4000K	Vit	Tänd/släck
8168940	ArimoFit G2 D3 P-WW 53-840 ET 03/03	5 300 lm	Ra>80	4000K	Silvergrå	Tänd/släck
8384363	ArimoFit G2 D3 PW19 53-830 ETBLE +CAS	5 000 lm	Ra>80	3000K	Vit	Bluetooth +Casambi
8384463	ArimoFit G2 D3 PW19 53-840 ETBLE +CAS	5 300 lm	Ra>80	4000K	Vit	Bluetooth +Casambi
8384563	ArimoFit G2 D3 PW19 63-830 ETBLE +CAS	6 000 lm	Ra>80	3000K	Vit	Bluetooth +Casambi
8384663	ArimoFit G2 D3 PW19 63-840 ETBLE +CAS	6 300 lm	Ra>80	4000K	Vit	Bluetooth +Casambi
8384763	ArimoFit G2 D3 P-WW 53-830 ETBLE +CAS	5 000 lm	Ra>80	3000K	Vit	Bluetooth +Casambi
8384863	ArimoFit G2 D3 P-WW 53-840 ETBLE +CAS	5 300 lm	Ra>80	4000K	Vit	Bluetooth +Casambi
