Beskrivning
Armaturtyp
Dekorativa armaturer för stolpmontage. Med intelligent etikett för snabb åtkomst till armaturinformation med hjälp av QR-kod.
Ljusstyrning
Finns med självreglerande effektreducering via integrerad utvärderingselektronik. Reducering av armaturens ljusflöde till 50 % under en tidsperiod på 7 timmar (-2 h/+5 h). Tändtidens mittpunkt definieras på nytt dagligen.
Användningsområden

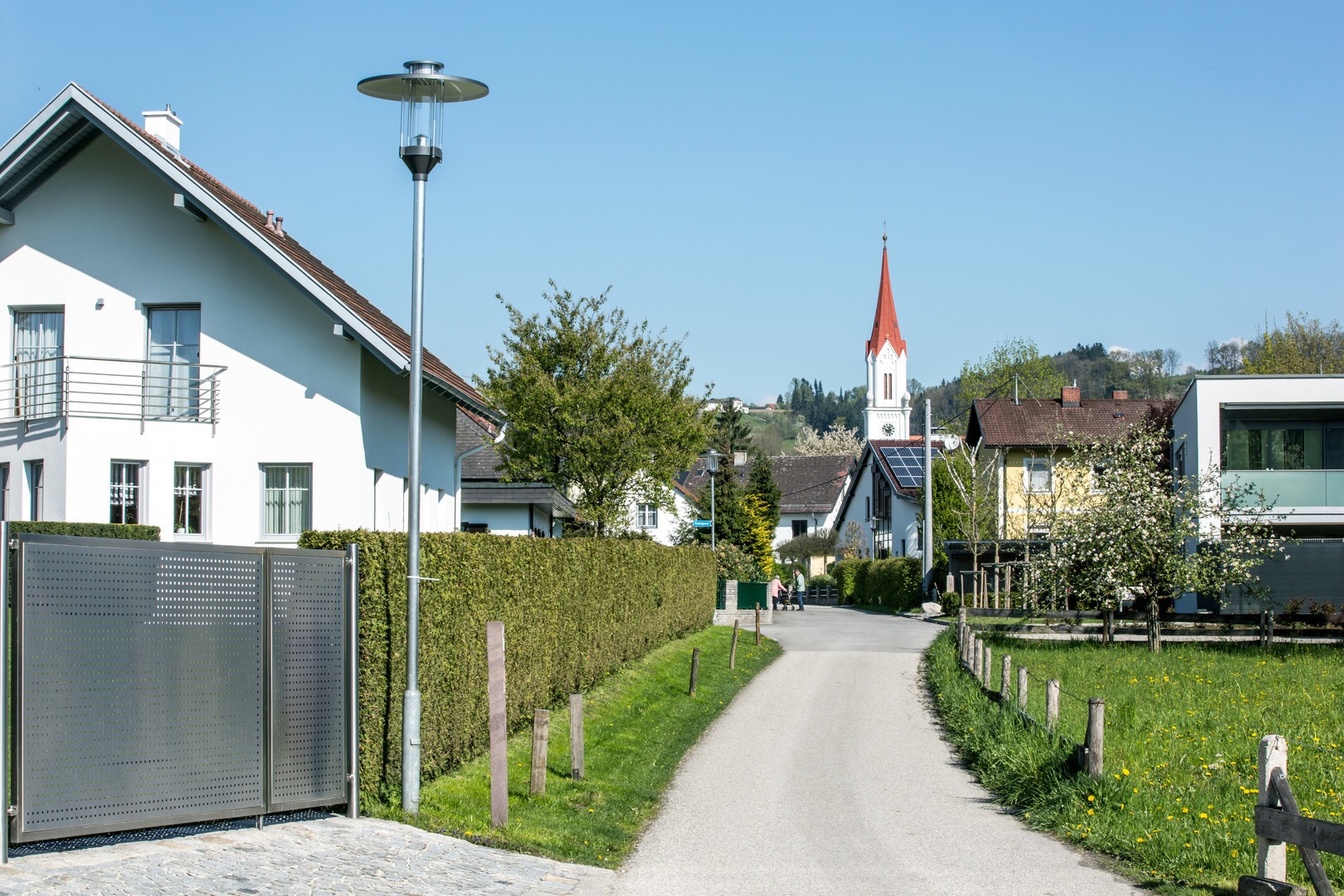

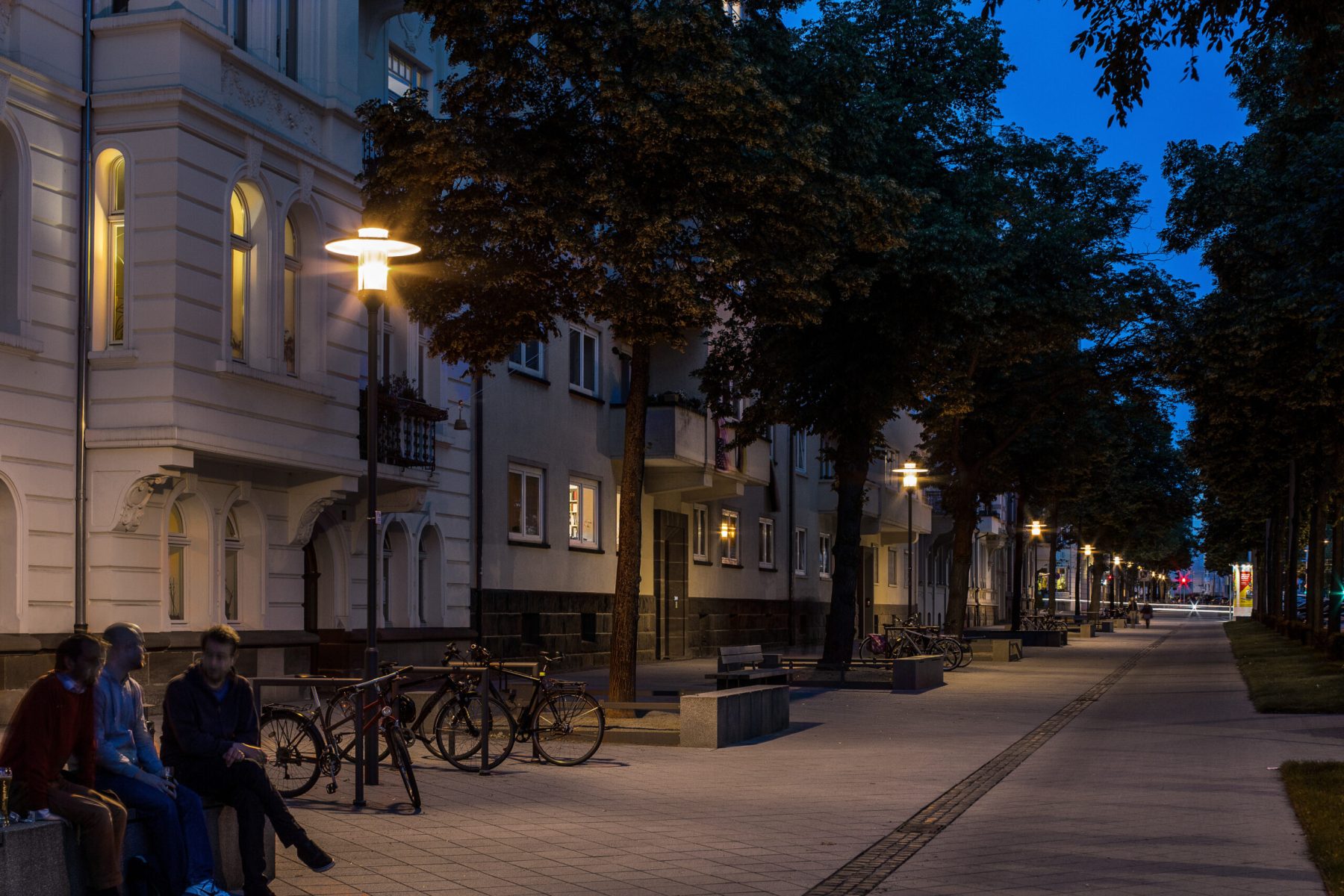

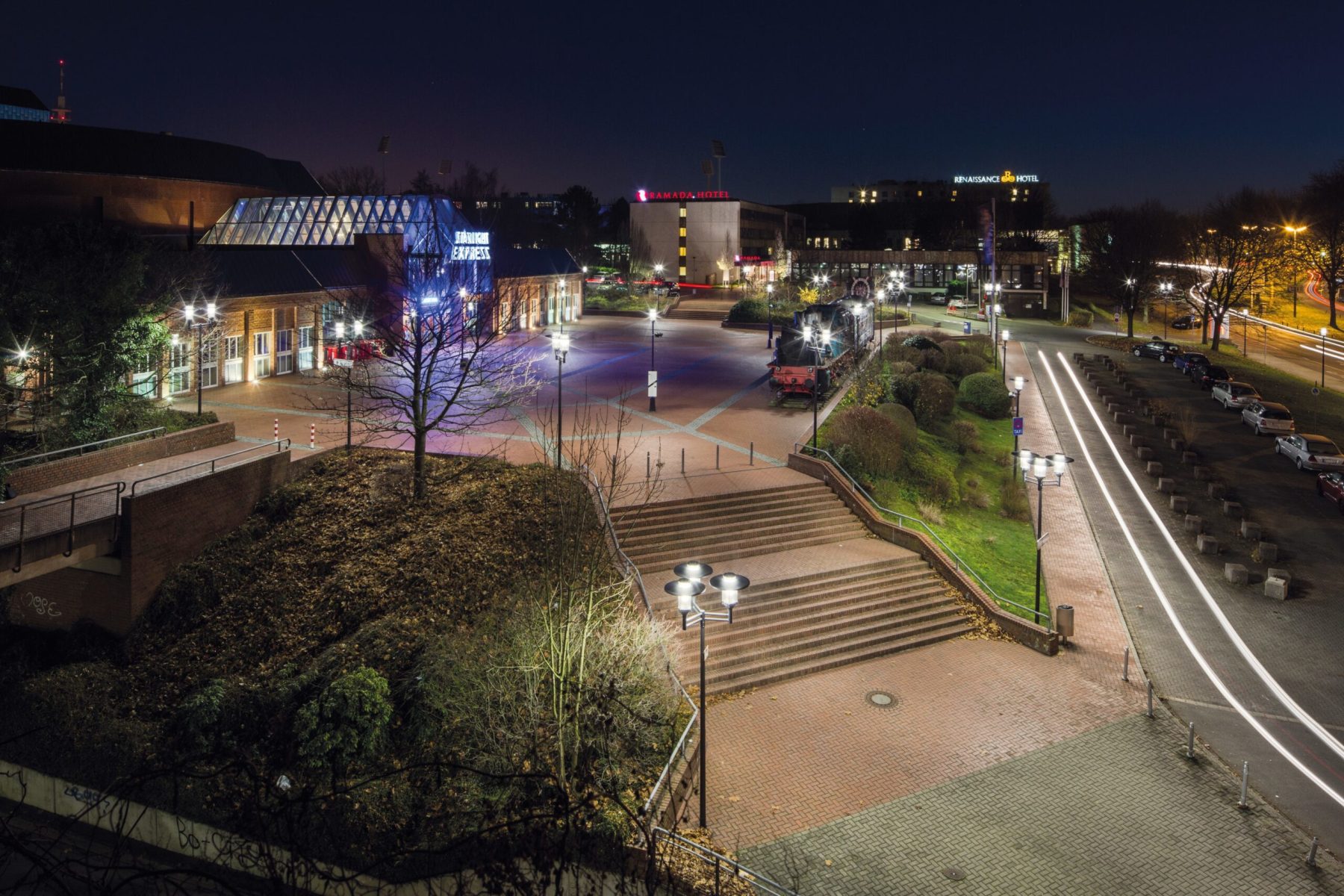

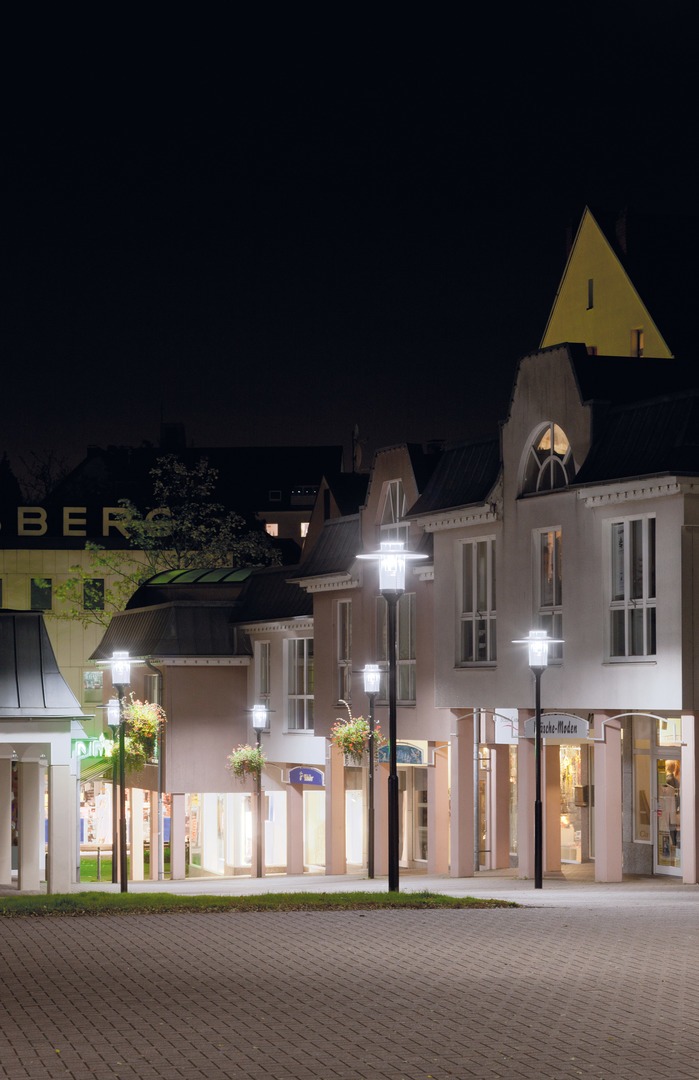

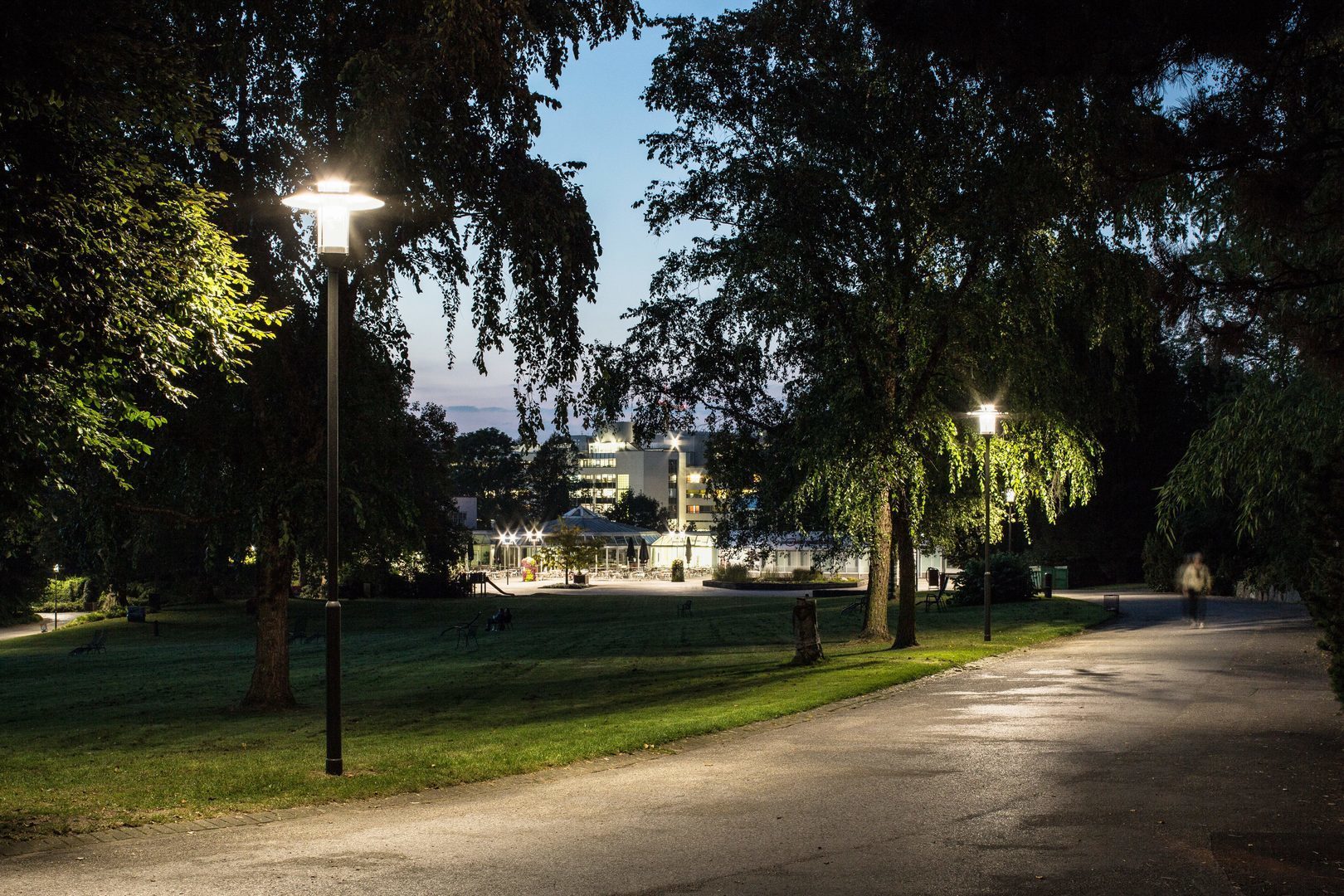

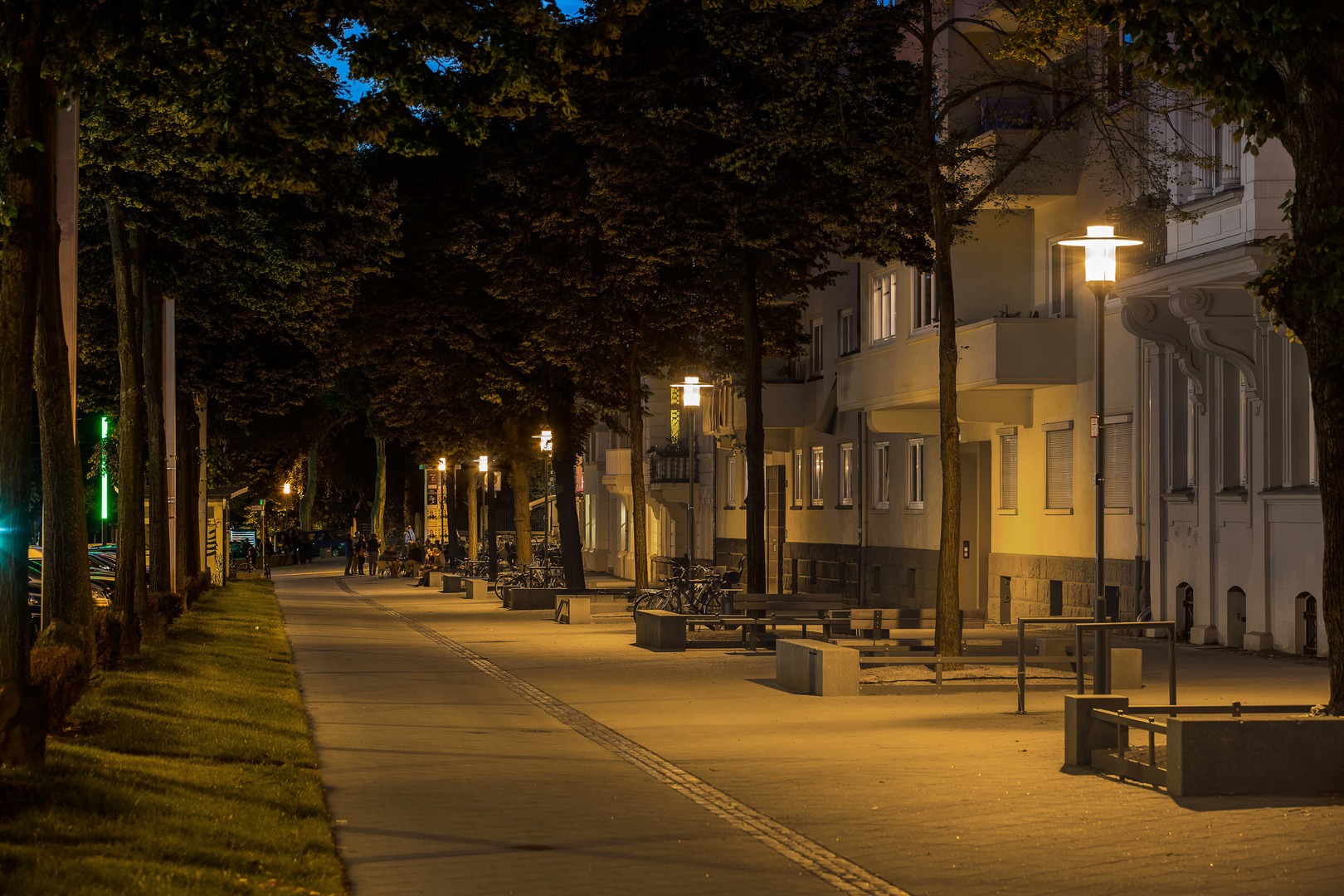

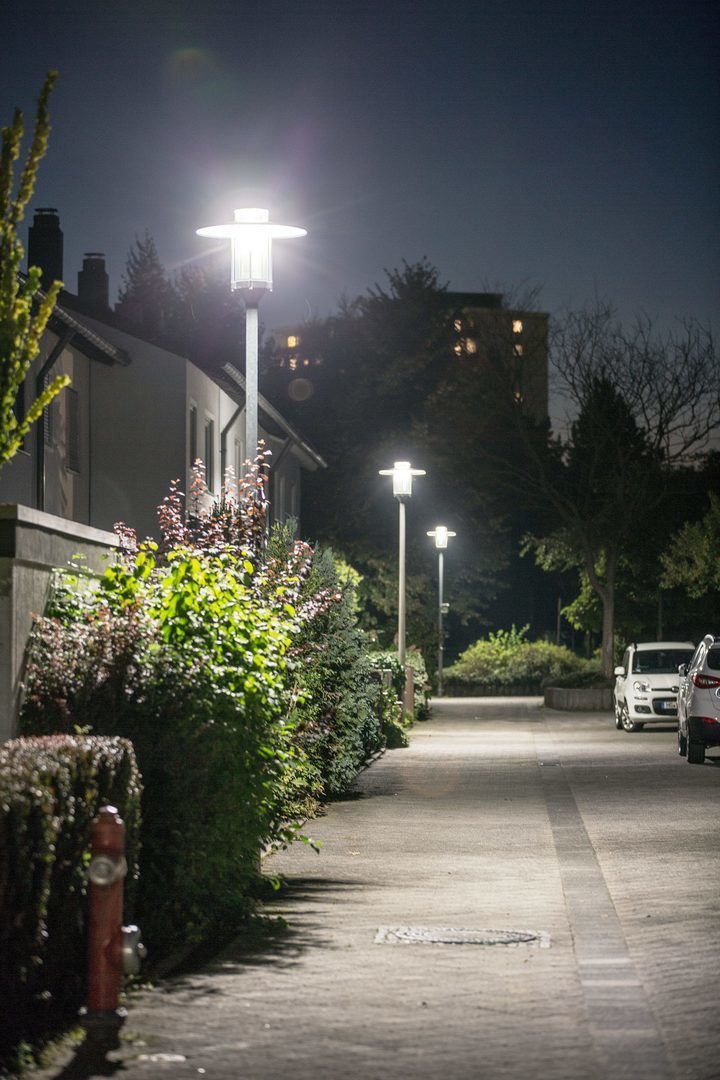

Villaggator, Samlingsvägar, Gångzoner, Arkader, Passager, Gångvägar i parker och grönområden, Bostäder, Trappor, Tillfartsplatser, Parkeringsplatser.
Monteringsmetoder
Stolptopp Ø 76 mm. Även lämplig för montering på stolpar med stopp Ø 60 mm via reduktionsstycken som beställs separat. Matchande stolpe på begäran. Monteringshöjd max. 8000 mm.
Optiskt system reflektor (IS/IA)
Optiskt system av högblank anodiserad aluminium. Med asymmetrisk eller rotationssymmetrisk bred ljusfördelning.
Optiskt system linser (MLT)
Optiskt system med multilinsteknik. Armaturoptiken består av högeffektiva, UV- och temperaturbeständiga linssystem. Med asymmetrisk eller rotationssymmetrisk bred ljusfördelning. För belysning av vägar enligt P-belysningsklasser. Ytterligare strålegenskaper finns tillgängliga för flexibel anpassning till kundspecifika belysningsuppgifter. Eftermontering av bak-/sidoskärm är möjlig som tillbehör som beställs separat.
LED-system reflektor (IS/IA)
Fast ljusflöde och färgtemperatur, med ljusflödesstabilisering vid slutet av livslängden (CLO). Med LED-system Armaturens ljusflöde 1200-2300 lm, anslutningseffekt 15-33 W, Power Faktor λ > 0,95, maximal ljuseffektivitet för armaturen 86 lm/W. Ljusfärg varmvit eller neutralvit, korrelerad färgtemperatur (CCT) 3000/4000 K, Finns på begäran även i en Tunable White-version (2200 K – 4000 K). Allmänt färgåtergivningsindex (CRI) Ra > 80. Färgtolerans (initial MacAdam) ≤ 3 SDCM. Genomsnittlig nominell livslängd LCLO (tq 25 °C) = 50 000 timmar. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Flimmer: Pst LM ≤ 1,0 vid full belastning.
LED-system linser (MLT)
Fast ljusflöde och färgtemperatur, med ljusflödesstabilisering vid slutet av livslängden (CLO). LED-system bestående av 4 LED-moduler. Armaturens ljusflöde 1200-3900 lm, anslutningseffekt 10-35 W, Power Faktor λ > 0,95, maximal ljuseffektivitet för armaturen 133 lm/W. Ljusfärg varmvit eller neutralvit, korrelerad färgtemperatur (CCT) 3000/4000 K, Finns på begäran även i Tunable White-version (2200 K – 4000 K). Allmänt färgåtergivningsindex (CRI) Ra > 70. Färgtolerans (initial MacAdam) ≤ 5 SDCM. Fler LED-ljusfärger finns tillgängliga på begäran. Genomsnittlig nominell livslängd LCLO (tq 25 °C) = 100 000 h. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Versioner med 3-stegsbrytare för justering av olika ljusflödesalternativ finns på begäran. Flimmer: Pst LM ≤ 1,0 vid full belastning.
Armaturstomme
Armaturstomme av pressgjuten aluminium, armaturkåpa av korrosionsbeständig aluminium, pulverlackerad med hög väderbeständighet. Färg på armaturstomme och armaturtopp djupsvart, liknande RAL 9005. Armaturtopp vit pulverlackerad på insidan. Sjövädersanpassad beläggning på begäran. Cylindriskt lock av slagtålig PMMA, klar. Armaturlock i låsbart driftläge kan skjutas uppåt. Mast finns tillgänglig på begäran. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP23, Kapslingsklass lampfack: IP65. Slagtålighetsnivå enligt IEC 62262: IK04. Tillåten omgivningstemperatur (ta): 25 °C
Elektriskt utförande
Med elektronisk transformator, tänd/släck. Driftdonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Elblocket innehåller alla elektriska komponenter och kan bytas utan verktyg. Överspänningsmotstånd Differentialläge / Common Mode: 6 kV / 10 kV. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, styrdon och optiskt system) finns tillgängliga i 15 år från fakturadatum. Rätten att göra rimliga ändringar för att förbättra utvecklingen förbehålls.
Planeringsinformation:
Armaturen uppfyller kraven i EN 60598 och är konstruerad för vindpåverkan enligt EN 1991 (Eurocode) med en grundläggande vindhastighet på upp till 30 m/s (motsvarande vindzon 4 i Tyskland) i terrängkategori 1. Hänsyn tas till snölast (upp till 1 kN/m2) och isbildning (upp till 2 cm) vid en monteringshöjd i enlighet med monteringsanvisningen. Exponerade platser (t.ex. broar, installation på byggnader eller direkt intill järnvägsspår) beaktas inte. Stötbelastningar beaktas inte.
Demonteringsanvisningar (PDF) för produkten finns på: https://www.trilux.com/EcoDesign
