Beskrivning
Armaturtyp

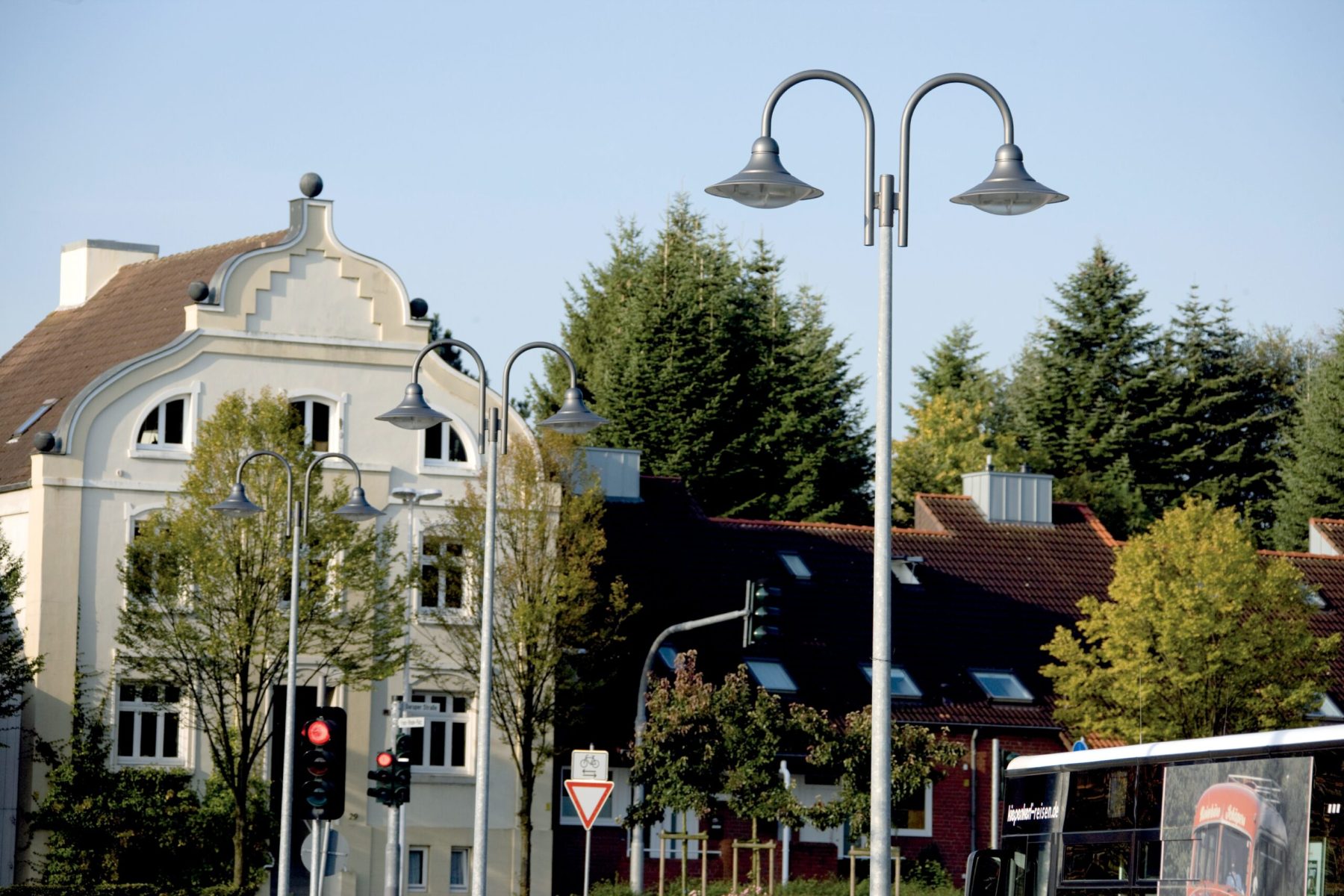

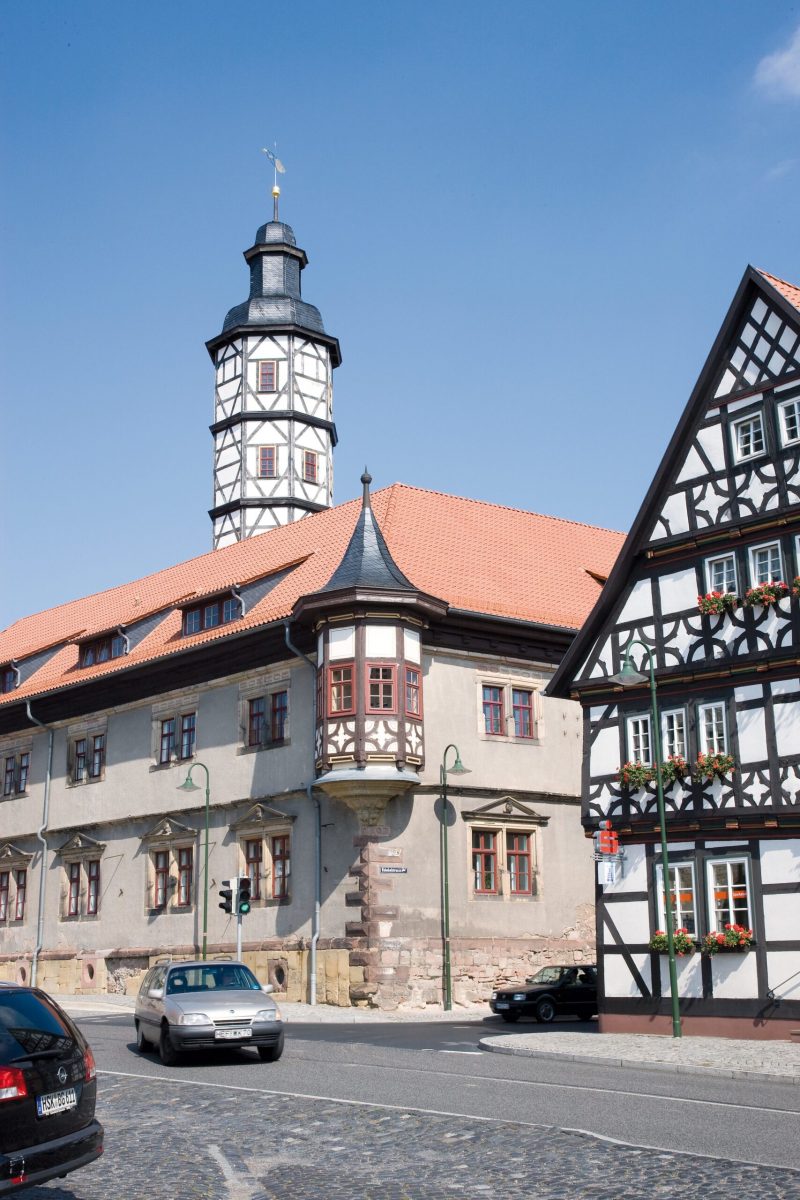

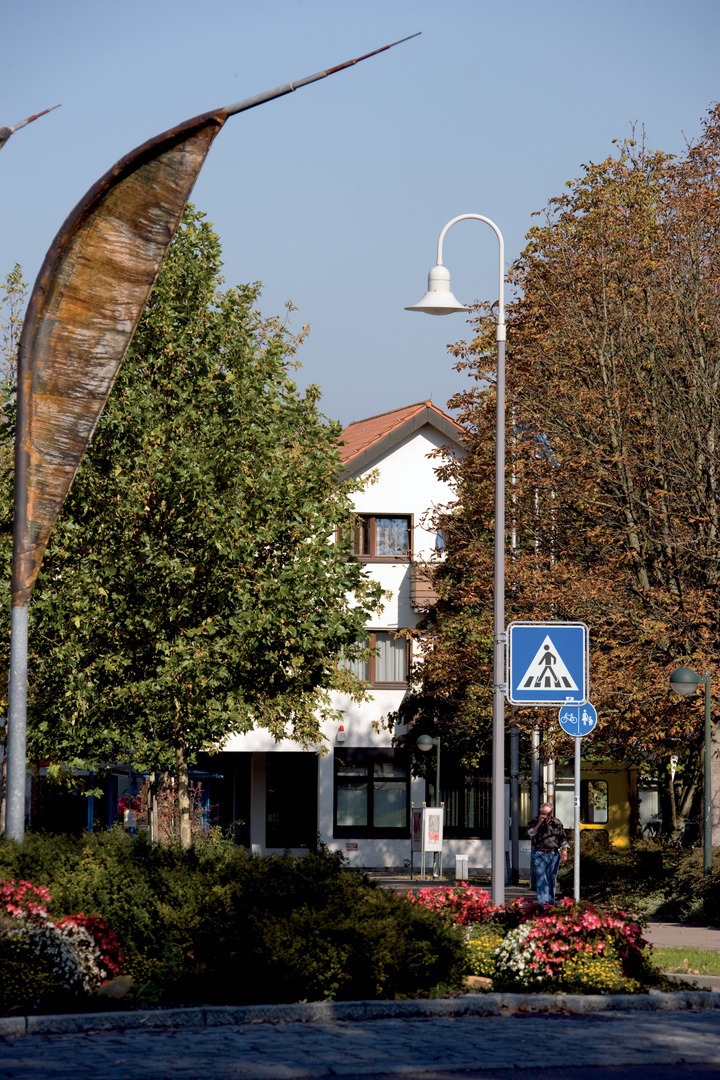

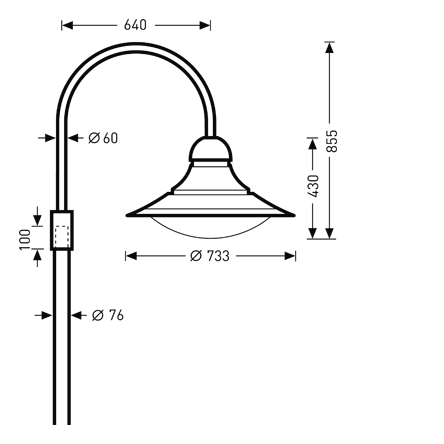

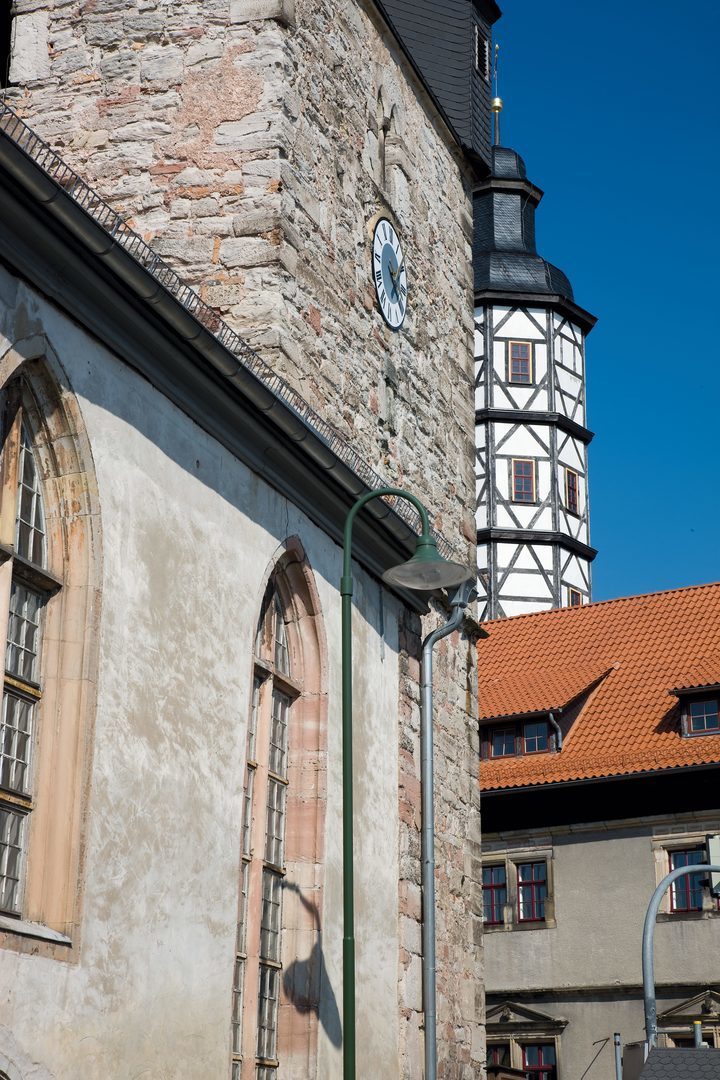

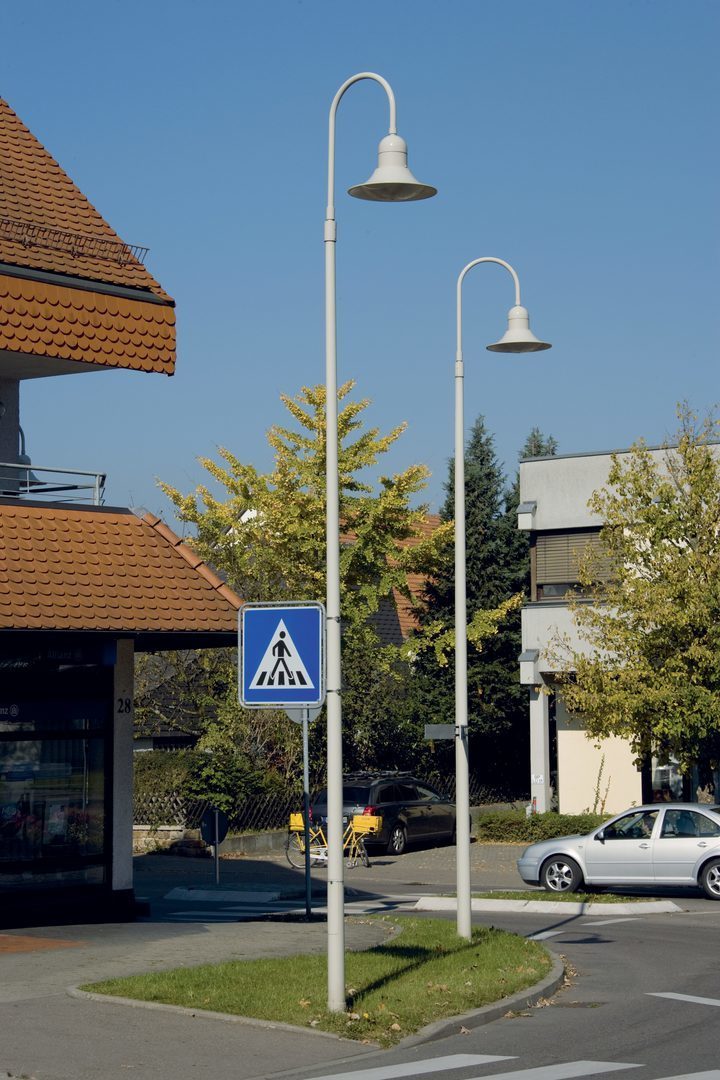

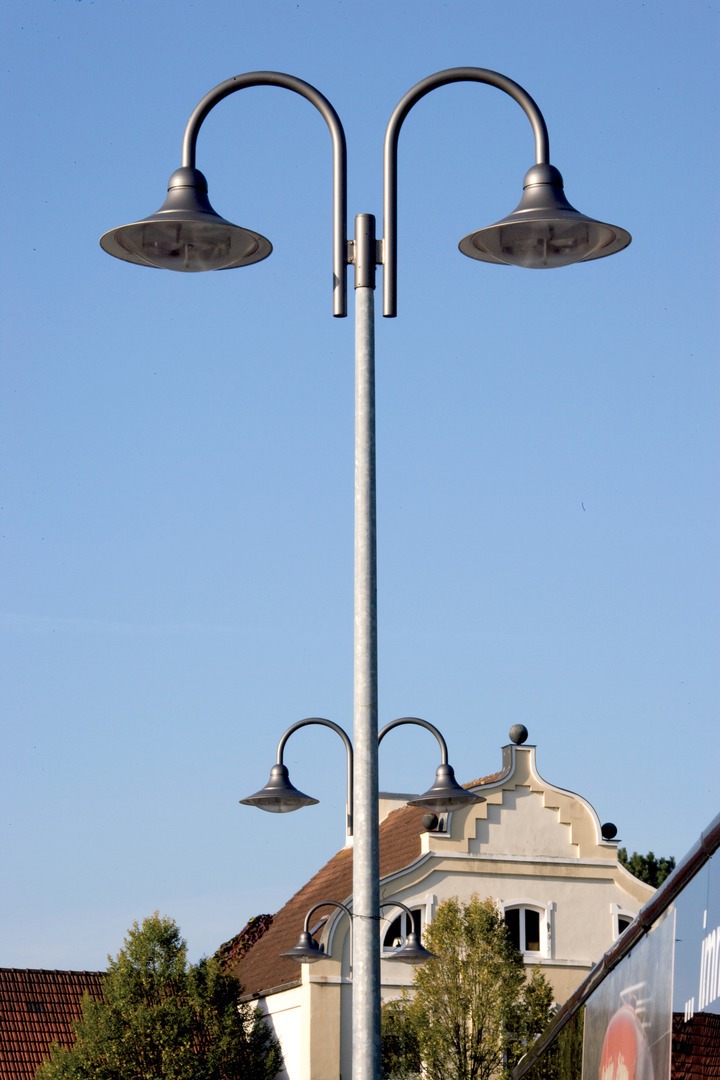

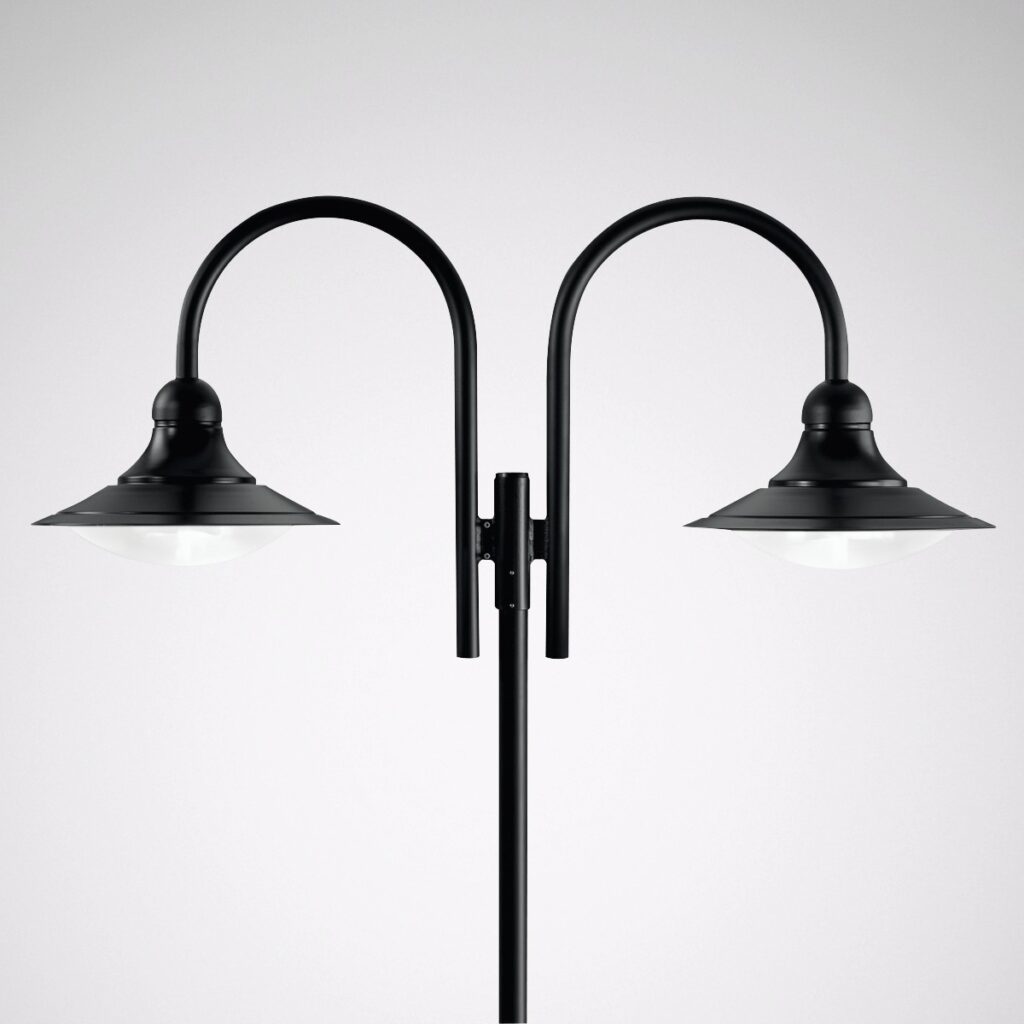

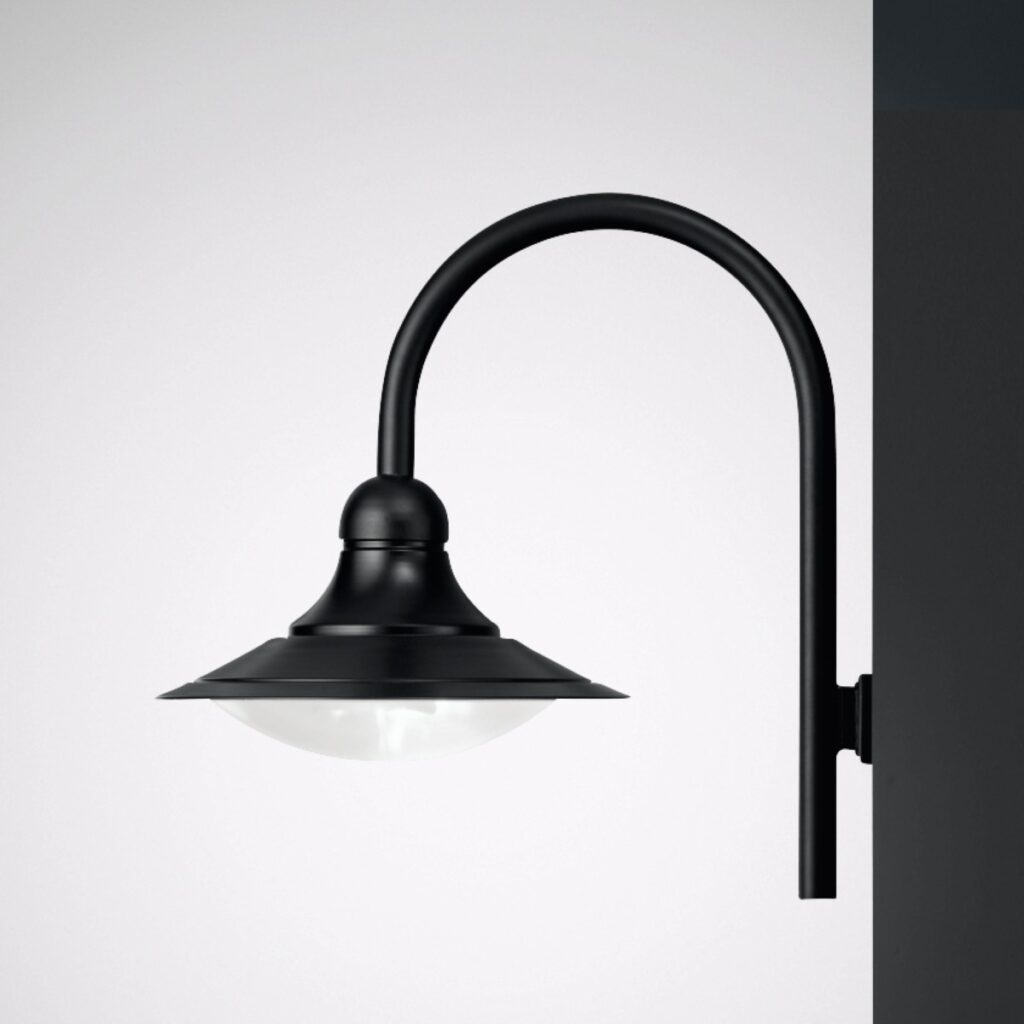

Dekorativ LED-stolparmatur, böjd form. Med intelligent etikett för snabb åtkomst till armaturinformation med hjälp av QR-kod.
Ljusstyrning
Finns med självreglerande effektreducering via integrerad utvärderingselektronik. Reducering av armaturens ljusflöde till 50 % under en tidsperiod på 7 timmar (-2 h/+5 h). Tändningstidens mittpunkt definieras på nytt dagligen.
Användningsområden

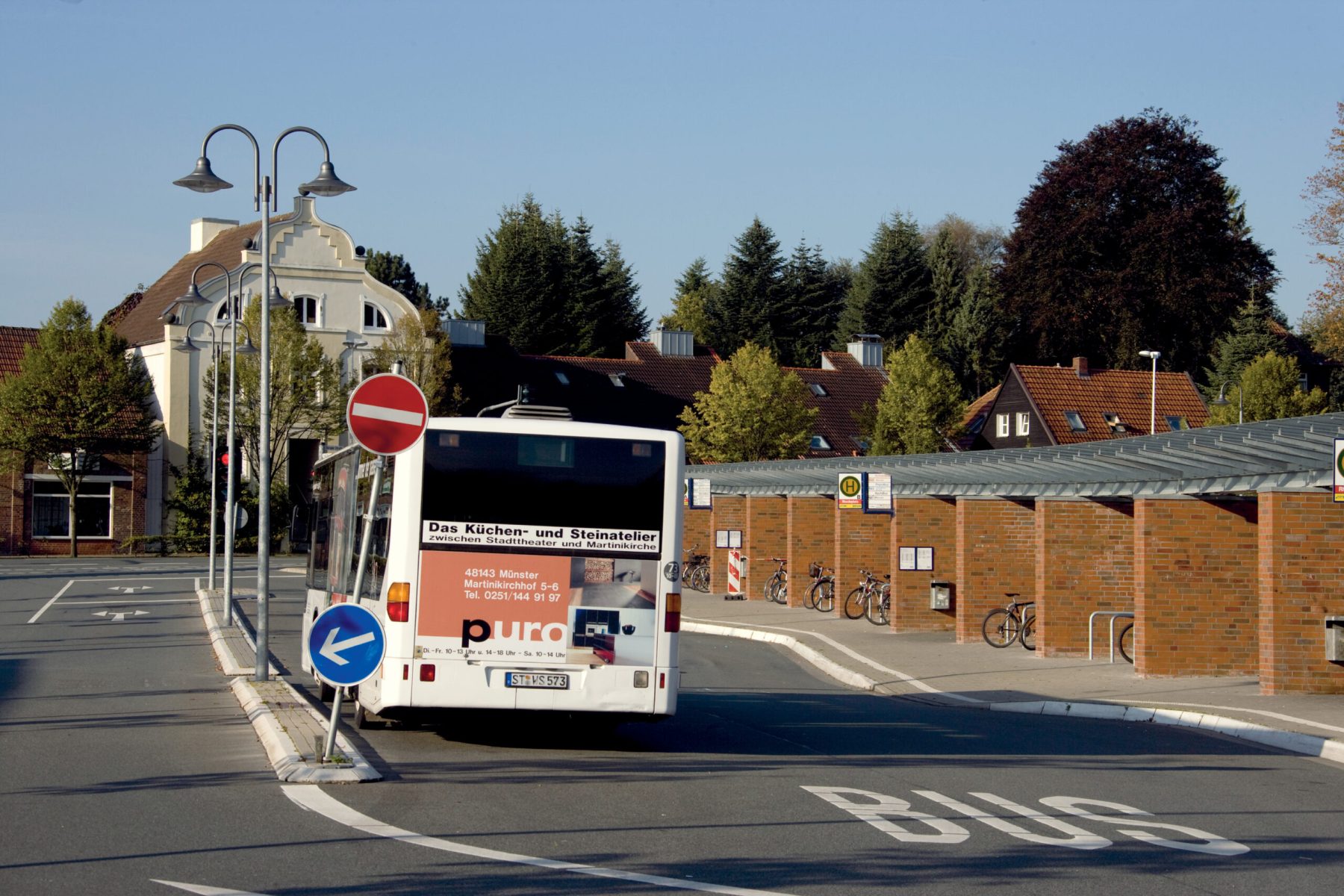

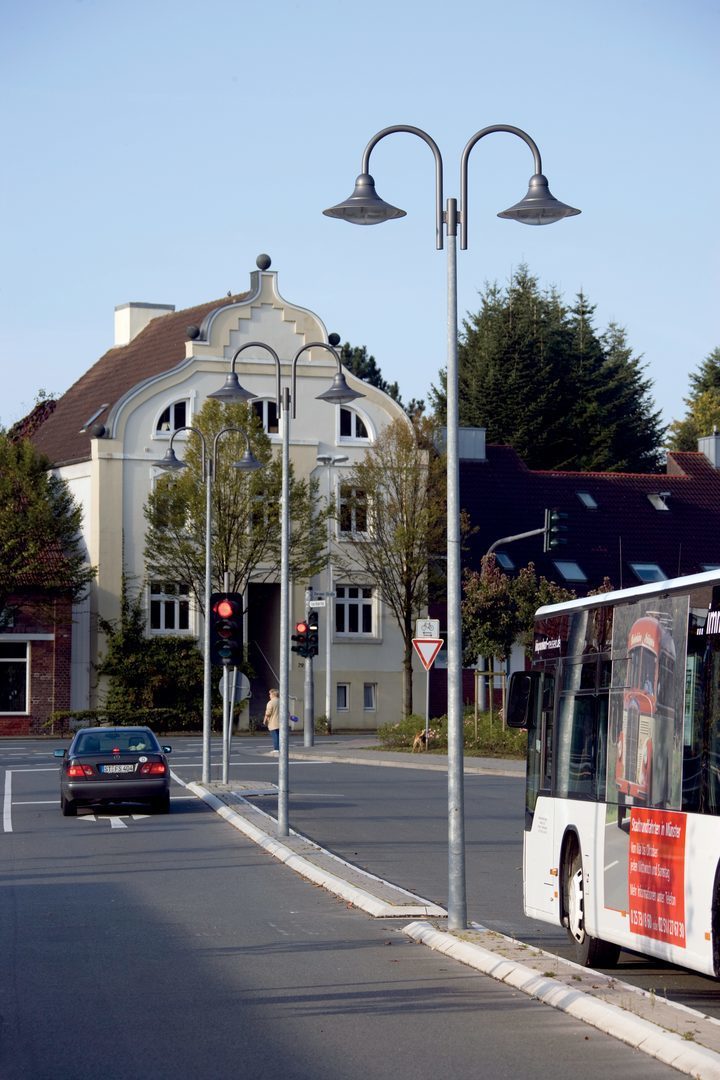

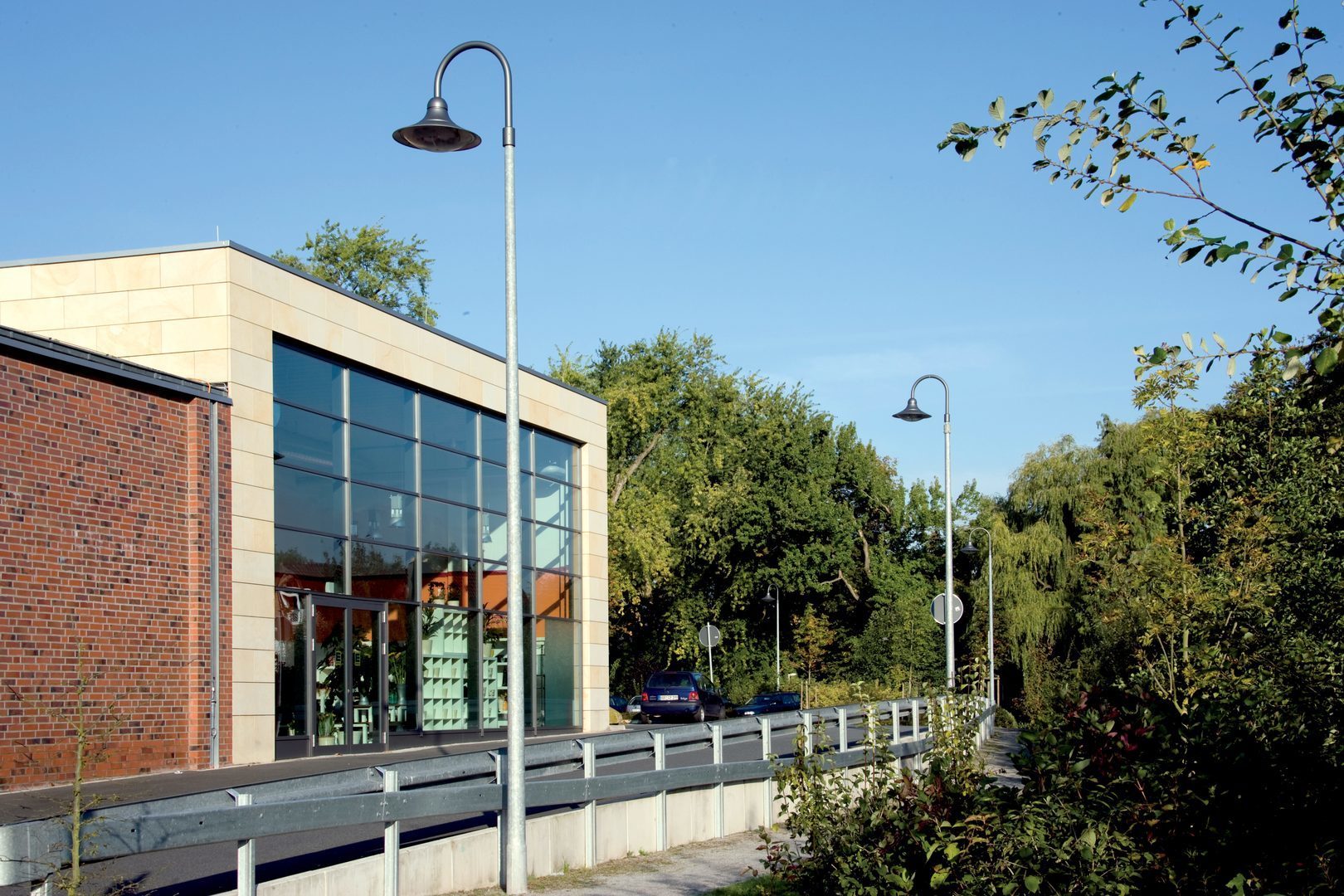

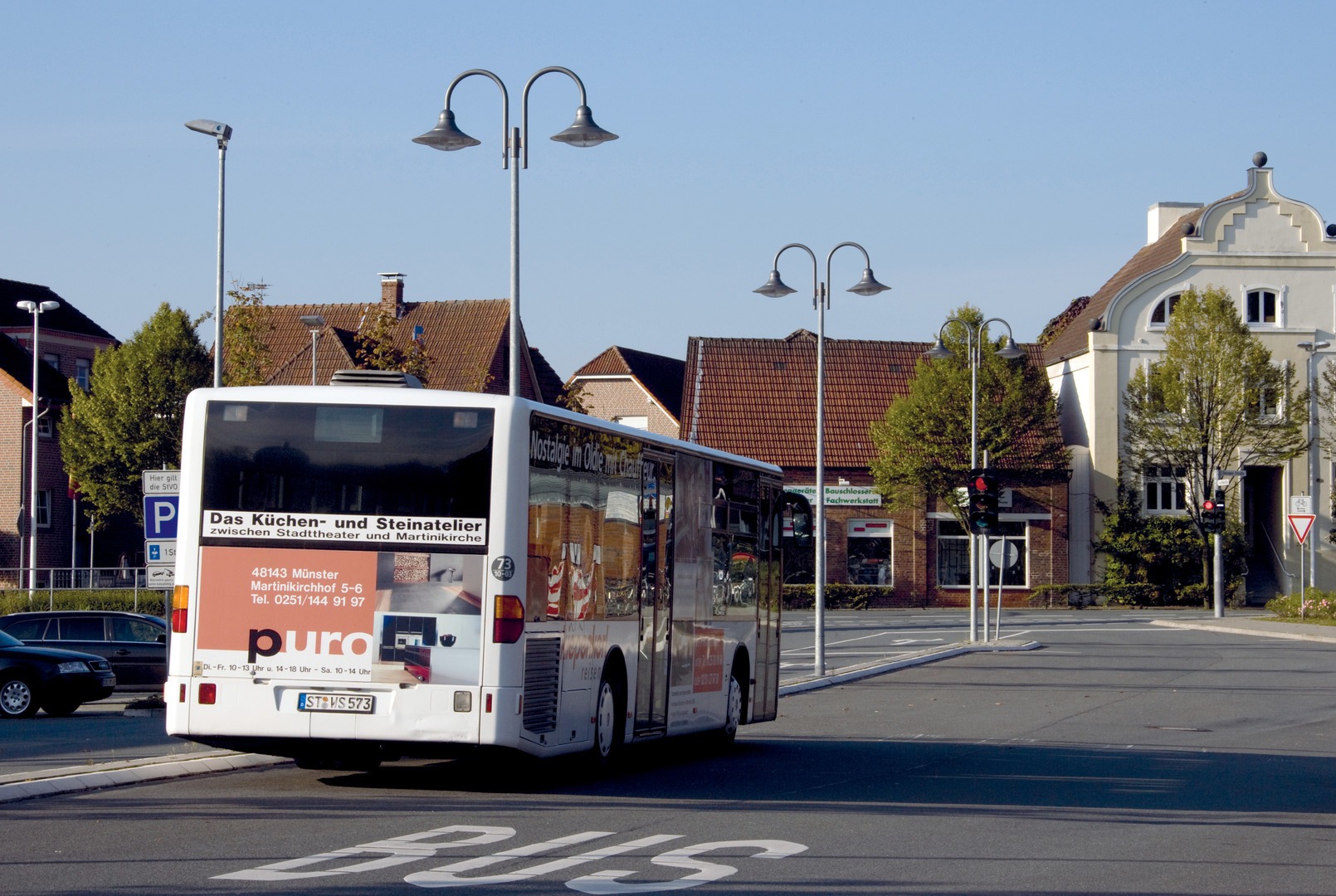

Villaggator, Samlingsvägar, Gångzoner, Arkader, Passager, Gångvägar i parker och grönområden, Bostäder, Trappor, Tillfartsplatser, Parkeringsplatser.
Monteringsmetoder

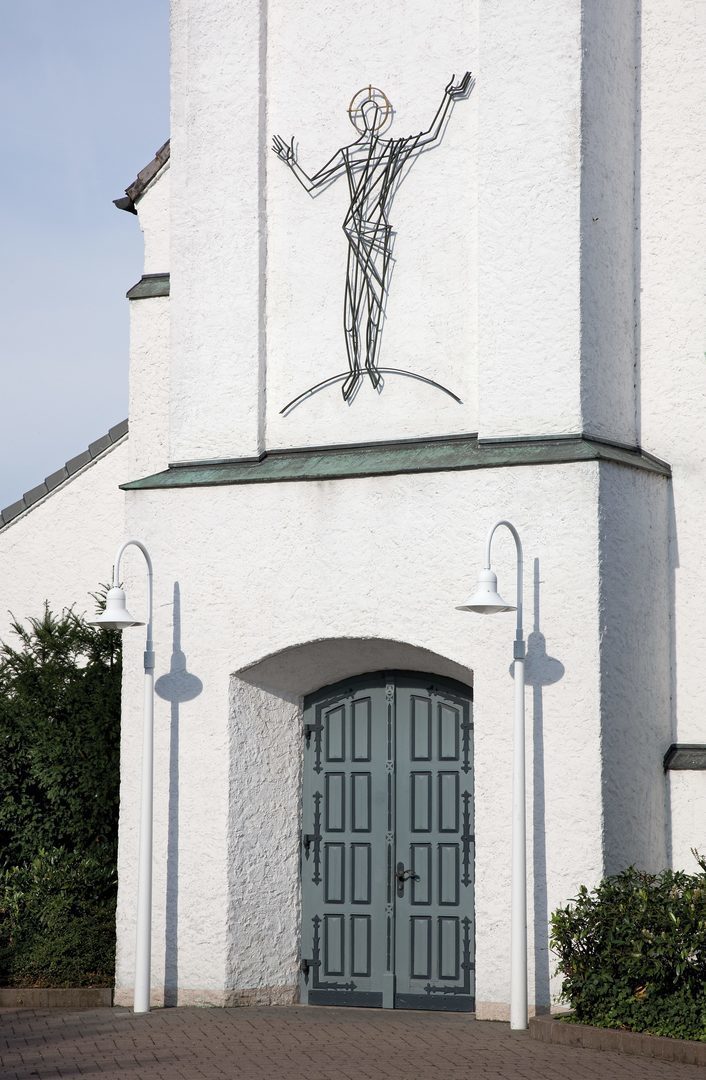

Stolp- eller väggmontering. Matchande stolpe på begäran. Monteringshöjd max. 6000 mm.
Optiskt system
Optiskt system med multilinsteknik. Armaturoptiken består av högeffektiva, UV- och temperaturbeständiga linssystem. Med asymmetrisk bred ljusfördelning. För vägbelysning enligt M5- och M6-belysningsklasserna med förhållandet mellan vägbredd och monteringshöjd på 0,4 till 0,8. Ytterligare strålkarakteristik finns tillgängliga för flexibel anpassning till kundspecifika belysningsuppgifter. Eftermontering av bak-/sidoskärm är möjligt som tillbehör som beställs separat.
LED-system
Fast ljusflöde och färgtemperatur, med ljusflödesstabilisering vid slutet av livslängden (CLO). LED-system bestående av 4 LED-moduler. Armaturens ljusflöde 3200-4700 lm, anslutningseffekt 20-32 W, effektfaktor λ > 0,95, maximal ljuseffektivitet för armaturen 160 lm/W. Färgtemeratur varmvit eller neutralvit, korrelerad färgtemperatur 3000/4000 K (CCT). allmänt färgåtergivningsindex (CRI) Ra > 70. Färgtolerans (initial MacAdam) ≤ 5 SDCM. Ytterligare LED-ljusfärger finns tillgängliga på begäran. Ljuskällan är utbytbar enligt ekodesignkraven (VO (EU) 2019/2020). Flimmer: Pst LM ≤ 1,0 vid full belastning.
Armaturstomme
Armaturstomme av korrosionsbeständig aluminium, utvändig färg djupsvart, liknande RAL 9005, vit invändig, lackerad, mycket väderbeständig. Sjövädersläpande lackering på begäran. Kupa av mycket slagtålig PMMA, klar, fint strukturerad. Säkert monterad med en skruv i rostfritt stål. Stolpe finns tillgänglig på begäran. Skyddsklass (EN 61140): II, kapslingsklass (DIN EN 60529): IP23, Kapslingsklass lampfack: IP65. Slagtålighet enligt IEC 62262: IK10. Tillåten omgivningstemperatur (ta): 25 °C Vindarea Fw = 0,120 m2. Vikt: 5,9 kg.
Elektrisk anslutning
Driftdonslåda med snabbkoppling, kan enkelt tas bort. Elektrisk anslutning via 3-polig uttagsdel av stickkontakt, upp till 2,5 mm2. Med dragavlastningssystem.
Elektriskt utförande
Med elektroniskt driftdon, tänd/släck. Styrdonet är utbytbart i enlighet med ekodesignkraven (VO (EU) 2019/2020). Överspänningsmotstånd Differentialläge / Common Mode: 6 kV / 10 kV. Armaturen uppfyller de grundläggande kraven i gällande EU-förordningar och produktsäkerhetslagstiftning och är CE-märkt. Armaturen är också ENEC-certifierad av en oberoende testmyndighet.
Med Trilux eftermarknadslöfte: armaturen är tillgänglig i 10 år och reservdelar (LED-modul, styrdon och optiskt system) finns tillgängliga i 15 år från fakturadatum. Rätten till rimliga ändringar förbehålls.

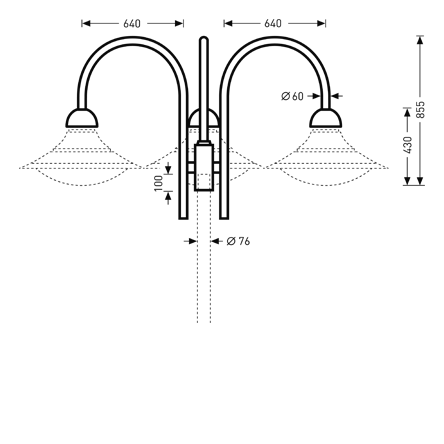

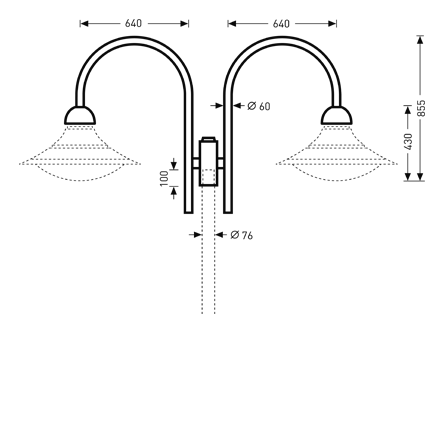

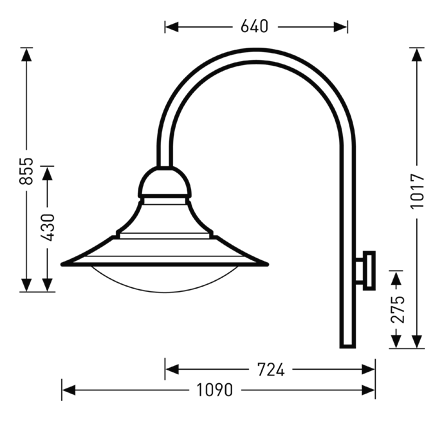

Nödvändigt tillbehör: Fäste av aluminiumrör och gjutna komponenter, färg djupsvart, liknande RAL 9005, mycket väderbeständig, pulverlackerad. Stolptopp Ø 76 mm. Anslutningsmodul med dubbel- och trippelkonfiguration kan tas bort utan verktyg. Med 3-polig plint till 2,5 mm2 och dragavlastningssystem. Kabelansluten. Väggfäste för 1 armatur av aluminiumrör och gjutna komponenter, färg djupsvart, liknande RAL 9005, mycket väderbeständig, pulverlackerad. Väggplatta med fyra fästhål, Ø 10 mm.
Planeringsinformation:
Armaturen uppfyller kraven i EN 60598 och är konstruerad för vindpåverkan enligt EN 1991 (Eurocode) med en grundvindhastighet på upp till 30 m/s (motsvarande vindzon 4 i Tyskland) i terrängkategori 1. Hänsyn tas till snölast (upp till 1 kN/m2) och isbildning (upp till 2 cm) vid en monteringshöjd i enlighet med monteringsanvisningen. Utsatta platser (t.ex. broar, installation på byggnader eller direkt intill järnvägsspår) beaktas inte. Stötbelastningar beaktas inte.
Demonteringsanvisning (PDF) för produkten finns på: https://www.trilux.com/EcoDesign
